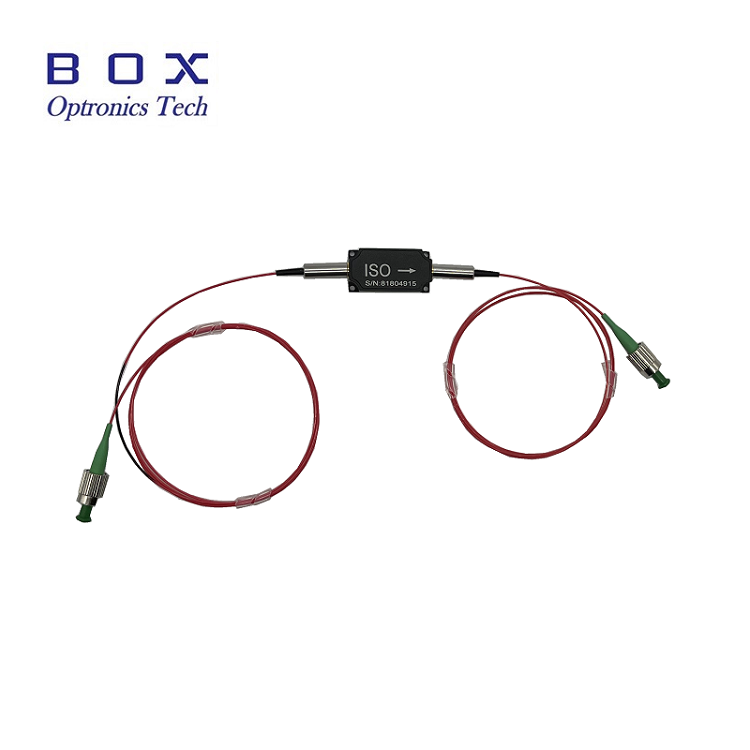

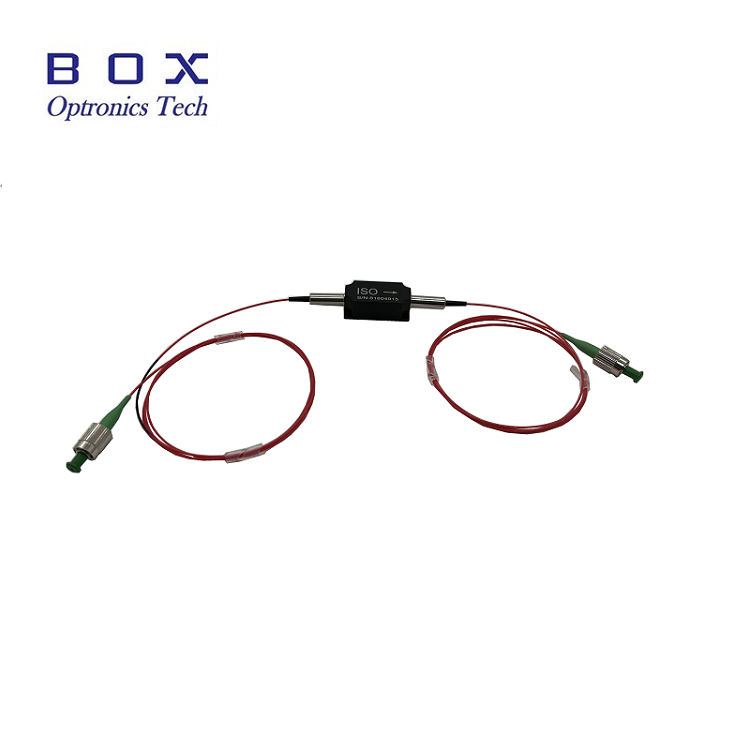

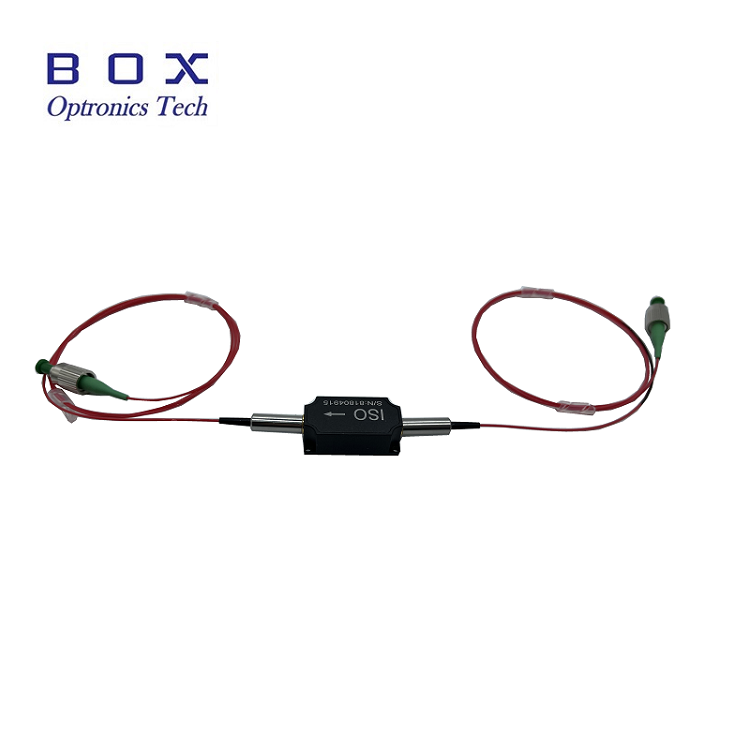

Оптички изолатор со висока моќност од 1064nm

Преглед на производот-1064nm оптички изолатор со висока моќност

Box Optronics го снабдува оптичкиот изолатор со висока моќност од 1064 nm, пасивна оптичка компонента со високи перформанси дизајнирана да ги заштити ласерските извори, ласерите и оптичките засилувачи од штетните оптички повратни информации предизвикани од рефлектираната и назад расеана светлина. Врз основа на ефектот на ротација на Фарадеј, овој изолатор овозможува незаемно пренесување на светлината, дозволувајќи и на светлината да помине во напредната насока со мала загуба додека ја блокира светлината од обратна насока со висока изолација.

Со типична загуба на вметнување, висока изолација и висок сооднос на гаснење, овој изолатор од 1064 nm е оптимизиран за ласерски и засилувачки системи со влакна со голема моќност. Поддржува просечно ракување со моќност до 10W и максимална моќност до 10kW за работа со импулс ns, што го прави погоден за тешки индустриски и научни апликации.

Главни карактеристики-1064nm оптички изолатор со висока моќност

• Висока изолација: типична врвна изолација од 30 dB, минимум 25 dB

• Ниска загуба на вметнување

• Висока загуба на поврат

• Ниска загуба зависна од поларизација (PDL)

• Ракување со висока моќност: просечна моќност до 10 W

• Компактен и робустен дизајн на пакетот: 58×28×26mm

• Достапно во PM (одржување на поларизација) и не-PM верзии

• Опции за повеќе бранови должини: 980 nm, 1030 nm, 1064 nm

Типични апликации-1064nm оптички изолатор со висока моќност

• Ласерски системи со влакна и ласери со влакна MOPA

• Засилувачи со влакна

• Оптички инструменти за тестирање и мерење

• Системите за сензори со оптички влакна

• Ласерска заштита од семе во синџирите на засилувачите

• Ласерски системи со влакна со голема моќност

• Лаборатории за истражување и развој

• Индустриски системи за ласерска обработка

Технички спецификации-1064nm оптички изолатор со висока моќност

Оптички спецификации (T=25°C)

Механички и еколошки спецификации

Детали за производот-1064nm оптички изолатор со висока моќност

Што е оптички изолатор?

Оптичкиот изолатор, познат и како изолатор Фарадеј, е пасивен оптички уред со две порти што овозможува преференцијален пренос во една насока додека обезбедува висока изолација во обратна насока. Тоа е суштинска компонента во ласерските и оптичките системи за заштита на ласерските извори и оптичките засилувачи од оптичките повратни информации предизвикани од рефлектираната и назад расфрланата светлина.

Оптичките изолатори се засноваат на ефектот Фарадеј, кој користи магнето-оптички материјал кој ја ротира поларизацијата на светлината што минува низ неа кога е подложена на магнетно поле. Во комбинација со поларизатори, оваа поларизациска ротација овозможува напред оптички пренос и висока изолација на светлината што се шири обратно.

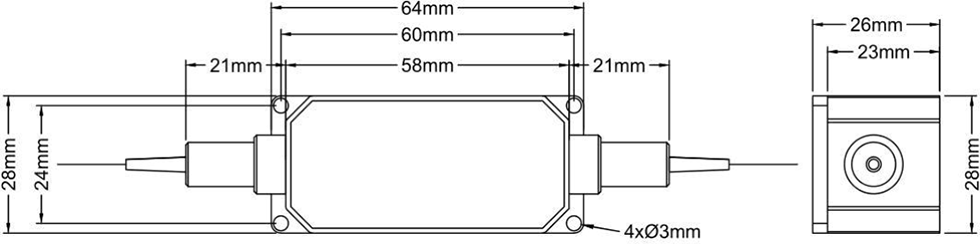

Димензии на пакетот

Оптичкиот изолатор со висока моќност од 1064 nm е спакуван во компактно, робусно куќиште со следните димензии (единица: mm):

• Големина на пакувањето: 58 × 28 × 26 mm (Д×Ш×В)

• Конфигурација со 2 порти со фибер пигтели

• 4 дупки за монтирање (Ø3mm) за сигурна инсталација

• Дизајнирано за висока доверливост и термичка стабилност

Зошто да изберете Box Optronics?

• Строга контрола на квалитетот со 100% тестирање пред испораката

• Конкурентни цени со стабилна способност за испорака на големо

• Флексибилни опции за прилагодување за бранова должина, моќност, влакна и конектори

• Тестирање примерок достапно за евалуација

• Глобална испорака со брза испорака на DHL, UPS и FedEx

• Достапни се и PM и не-PM верзии

• Повеќе опции за оценување на моќноста: 500mW до 10W

• Покриеност со широка бранова должина: 980 nm, 1030 nm, 1064 nm

• Сигурно долгорочно снабдување за производствени количини

Информации за нарачка-1064nm оптички изолатор со висока моќност

Модел номенклатура

HPMIS - XXXX - X - X - X - X - X - XX

Пример: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm PM изолатор со висока моќност, бавна работа на оската, брзо блокирана оска, PM Panda влакна, лабава цевка 900μm, должина на влакна од 1m, пакет од 58x28x26mm, моќност за ракување од 10W

Пример: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Изолатор со висока моќност од 1064 nm (не-PM), Hi1060 влакна, лабава цевка од 900 μm, должина на влакна од 1 m, пакет од 58x28x26 mm, моќ на ракување од 5W

Достапни опции за приспособување

• Централна бранова должина: 980nm, 1030nm, 1064nm, други бранови должини достапни на барање

• Оцена на моќност: 500 mW, 1W, 2W, 5W, 10W, поголема моќност достапна за приспособени дизајни

• Тип на поларизација: PM (одржување на поларизација) или не-PM (стандарден единечен режим)

• конфигурација на оската на PM: бавно функционираат оските, работат двете оски

• Тип на влакна: PM Panda влакна, Hi1060, други специјални влакна

• Должина на влакна: 0,5m, 0,8m, 1m, 1,5m, 2m (достапни приспособени должини)

• Тип пигтал: 250μm голо влакно, 900μm лабава цевка, лабава цевка од 3,0mm

• Големина на пакетот: стандардни 58x28x26 mm или сопствени димензии на пакетот

• Верзии со поголема изолација достапни за апликации со тешки барања

За сопствени барања, ве молиме контактирајте го нашиот тим за продажба со вашите спецификации.

Лист со податоци и извештај за тестирање-1064nm оптички изолатор со висока моќност

Секоја единица е испорачана со сеопфатен тест извештај кој ги документира измерените параметри на перформансите. PDF-датотеката на листот со податоци содржи детални спецификации.

• Со секоја единица вклучен е индивидуален тест извештај

Лист со податоци

Услови за понуда и плаќање

Услови за цитат

• EXW

• DAP

• FOB

• Други услови: ве молиме контактирајте со нас за да разговараме.

Услови за плаќање

• PayPal: брзо и безбедно плаќање за примероци и мали нарачки

• T/T (банкарски трансфер): Стандарден начин на плаќање за вообичаени производствени нарачки

• Alibaba Trade Assurance: безбедна заштита на нарачките за онлајн трансакции со гаранција од купувачот

• Кредитна картичка: PayPal и Alibaba се достапни

• Флексибилни услови за плаќање: може да се преговара

Водечко време

• Стандардно производство: ~10-15 работни дена

• Приспособени конфигурации: 15-20 работни дена

• Нарачки за волумен: ве молиме контактирајте за распоредот на производството

• Меѓународен превоз: ~3-5 работни дена (DHL/UPS/FedEx express)

• Побрзана услуга: достапна на барање

Забелешки за работа и ракување-1064nm оптички изолатор со висока моќност

ESD заштита

Додека оптичките изолатори се пасивни уреди, потребно е правилно ракување за да се одржат перформансите и доверливоста.

• Работете на чиста површина без прашина

• Избегнувајте директно допирање на завршните страни на влакната

• Чувајте капачиња за прав на конекторите кога не се во употреба

• Користете соодветна ESD заштита при ракување и инсталирање

• Ракувајте внимателно за да избегнете оштетување на пигтите од влакна

Ракување со влакна

• Избегнувајте прекумерно свиткување на влакната

• Не влечете или вртете ги пигтите од влакна

• Исчистете ги конекторите со влакна пред поврзувањето со соодветни алатки за чистење

• Секогаш користете капачиња за прав кога конекторот не се користи

• Проверете ја завршната страна на влакната за оштетување пред употреба

• Не го надминувајте максималното оптоварување на истегнување (5N)

Размислувања за ракување со моќност

• Погрижете се влезната моќност да не го надминува номиналниот максимум

• Користете соодветно следење на енергијата за да избегнете преоптоварување

• Овозможете соодветна дисипација на топлина при високи нивоа на моќност

• Поставете се на ладилник за континуирано работење со голема моќност

Инсталација и монтажа

• Добро монтирајте го изолаторот користејќи ги 4-те дупки за монтирање

• Обезбедете правилно усогласување за да се минимизираат дополнителните загуби

• Оставете доволно простор за радиусот на свиткување на влакната

• Работете во наведениот температурен опсег за доверливост

• Избегнувајте механички стрес на пигтите од влакна

• Обезбедете соодветна ориентација на портата за правилна насока на сигналот

• Потврдете ја насоката напред/назад пред инсталацијата

Обезбедување на квалитет

Box Optronics е посветена на обезбедување висококвалитетни оптички компоненти со сигурни перформанси. Сите наши оптички изолатори со висока моќност се подложени на ригорозно тестирање и контрола на квалитетот пред пратката.

Гаранција

• 12-месечна ограничена гаранција од датумот на испорака

• Гаранцијата покрива дефекти во материјалите и изработката

• Бесплатна поправка или замена за неисправни единици под гаранција

• Гаранцијата не покрива штета од злоупотреба, лошо ракување или неовластена модификација
