Модул за ласерски извор Fabry Perot FP

Содржина

1. Воведување на модулот за ласерски извор Fabry Perot FP

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и одржување

12. Обезбедување квалитет и услуга по продажбата

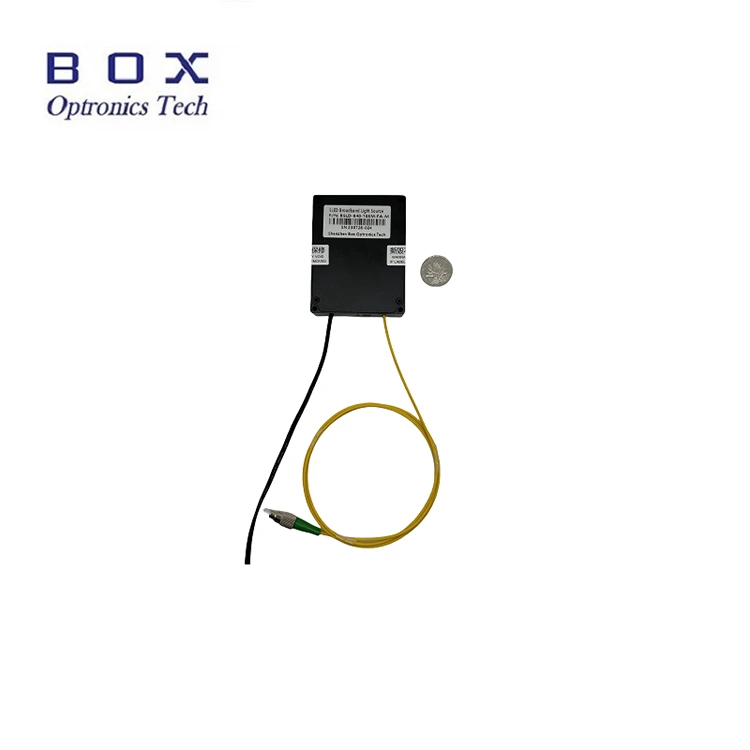

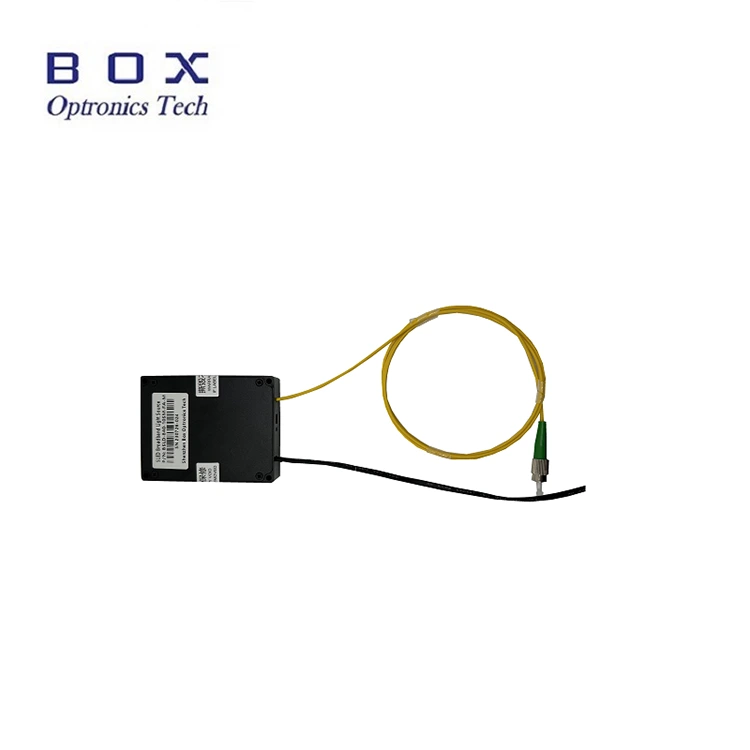

Вовед во производот-Fabry Perot FP Laser Source Module

Модулот за ласерски извор Fabry Perot FP усвојува полупроводнички ласерски чип, професионално дизајнирано погонско коло и TEC контрола за да обезбеди безбедно функционирање на ласерот, стабилна излезна моќност и спектар. 532nm, 785nm и 1064nm се опционални. Излезната моќност е над 50 mW. Обезбедени се команди и софтвер за домаќин на компјутер за работа и интеграција. Погоден како извор на ласерски пумпи за биомедицинска и спектрална анализа.

Спецификации на производот-Fabry Perot FP ласерски изворен модул

Карактеристики на производот-Fabry Perot FP ласерски изворен модул

● 50mW висока излезна моќност;

● Стабилна моќност и спектар;

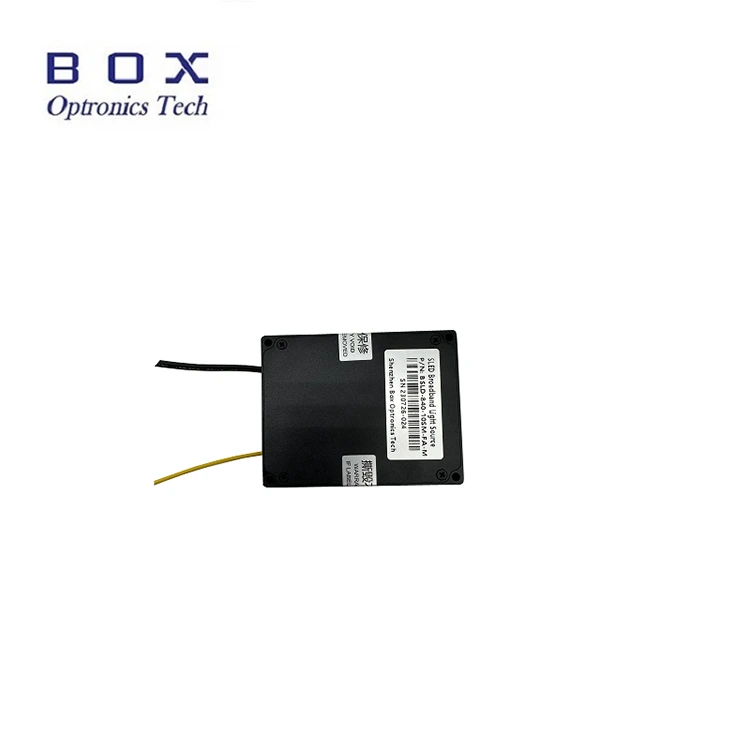

● Пакет компактен модул 70x90x18mm.

Апликации за производи-Fabry Perot FP Ласерски изворен модул

● Биомедицински;

● Спектрална анализа;

● Сензор за оптички влакна.

Детали за производот-Fabry Perot FP ласерски изворен модул

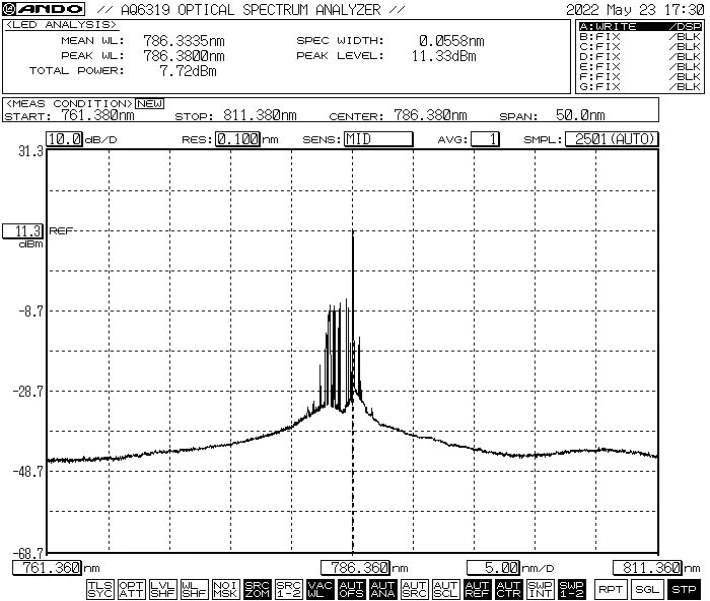

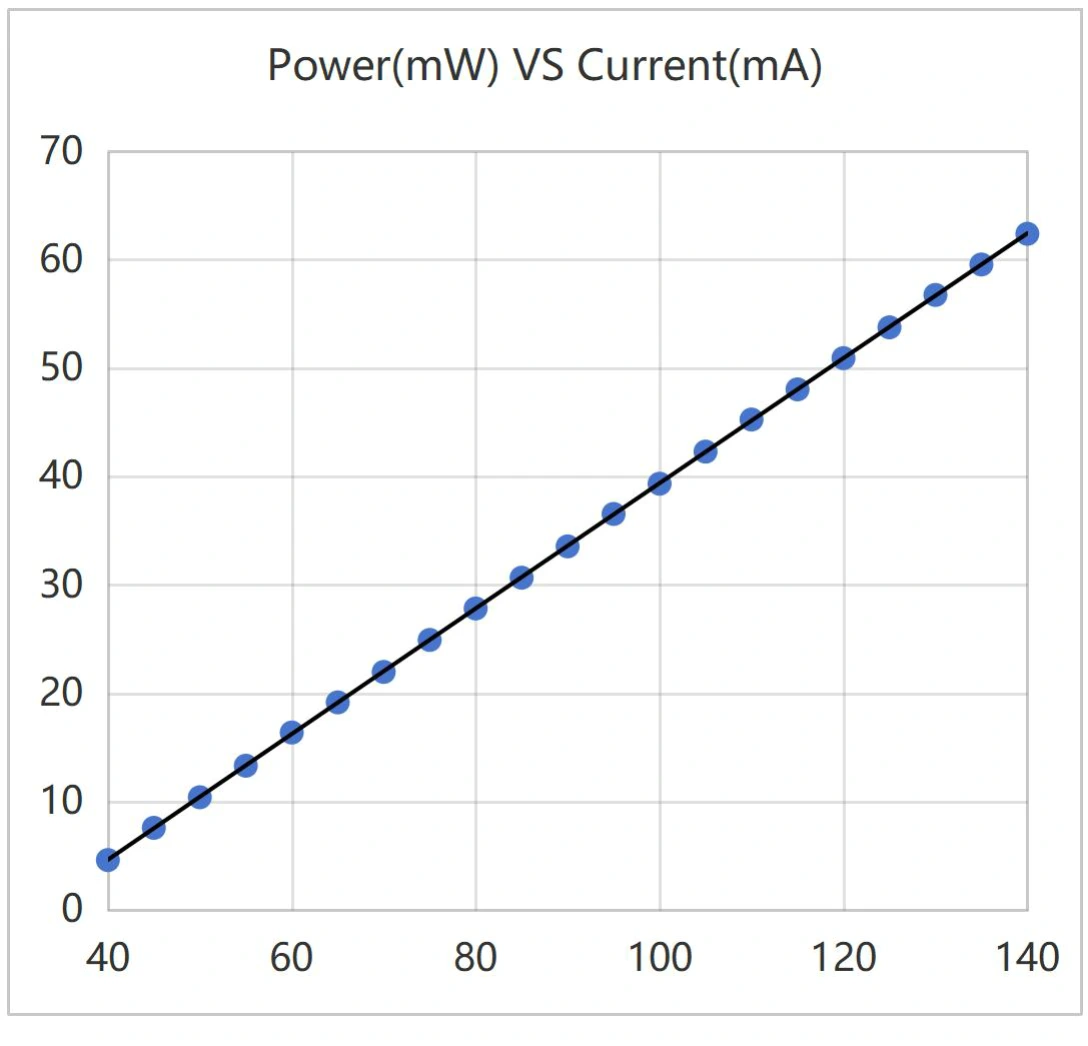

● Типична крива: 785nm 50mW FP ласерски извор

Операција чекори-Fabry Perot FP Ласерски извор модул

Чекор 1. Отпакување: пред склопување, проверете дали сите додатоци се комплетни.

Чекор 2. Напојување: Поврзано со еднонасочно преклопно напојување или регулирано напојување кое ги исполнува нивните барања за напојување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се испорачува според локалните стандарди за напон.)

Чекор 3. Поврзување излезно влакно: Отворете го капачето за прав на конекторот или прирабницата на влакната, проверете ја завршната страна на влакната и поврзете ги влакната или спојте ги влакната со уредот или мерачот на моќност што треба да се тестира откако ќе потврдите дека нема загадување и оштетување.

Setp4. Поврзете се со компјутерот-домаќин: користете го кабелот за податоци USB-RS485 DB9 за да го поврзете модулот за ласерски извор Fabry Perot FP  и компјутерот; компјутерот мора прво да инсталира посебен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS485, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може правилно да се поврзат и да се комуницираат. Прашајте го Box Optronics за возачот.

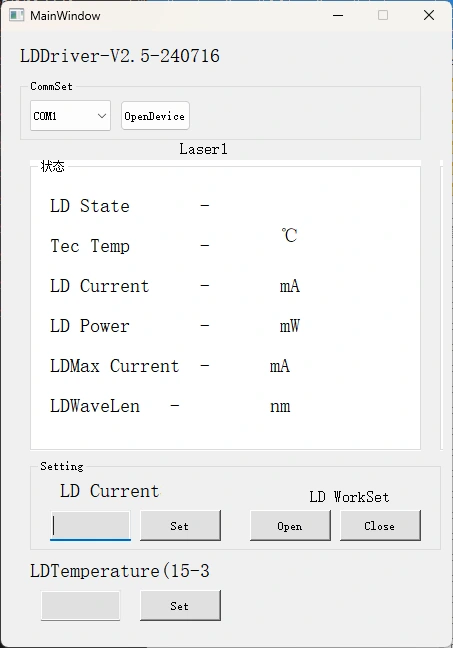

Чекор 5. Контролен софтвер: Box Optronics обезбедува сериска команда или софтвер за компјутер за контрола на струјата LD на модулот за извор на ласерски Fabry Perot FP. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)

Чекор 6. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете ја врската со влакна.

Информации за нарачка-Fabry Perot FP Laser Source Module

на пр.: BFL-F1064-50SM-FA-M

(Информации за нарачката: Fabry Perot FP ласерски изворен модул, 1064nm, излезна моќност од 50 mW, со SM влакна, FC/APC приклучок, пакет на модули).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест-лист-Fabry Perot FP ласерски изворен модул

Лист со податоци

Тест лист

Услови за понуда и плаќање - Fabry Perot FP Laser Source Module

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на искористување - Fabry Perot FP Laser Source Module

Производство: 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународна логистика: 3-5 работни дена.

Забелешки за работа и одржување-Fabry Perot FP ласерски изворен модул

● Не се препорачува често вметнување или отстранување на конектори за оптички влакна, со цел да се спречи контаминација на прашина - што може да доведе до зголемена загуба на вметнување - или до палење на крајните страни на конекторот за влакна.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со детектор за крајно лице со влакна пред поврзувањето. Секогаш поврзувајте/исклучувајте ги влакната без струја за да избегнете изгорување на крајот. Конекторите за оптички влакна мора да бидат покриени со капачиња за прав.

l Ако излезното влакно треба да се поврзе со друго влакно, се препорачува да се користи спојувач за фузија.

● Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; складирајте на суво место.

Обезбедување квалитет и услуга по продажбата-Fabry Perot FP Ласерски изворен модул

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр. молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, измена или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба за време на транспортот.
