Ласерски влакна со ултра тесна ширина од 1064 nm 20 kHz

Содржина

1. Воведување на Ласерски влакна со ултра тесна ширина од 1064 nm 20 kHz

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ова е 1064 nm 20 kHz влакно со ултра тесна ширина на линија Ласер што користи структура на шуплина на ласерот со оптички влакна DFB, што дава излез a единечен надолжен режим ласер со континуиран бран со тесна ширина во 1064 nm појас на бранова должина. Излезната моќност 50/100/200/500/1000 mW е опционална. Тоа поддржува клупа и модуларни конфигурации со RS232 комуникација интерфејс и софтвер за следење за системска интеграција. Погоден за LiDAR, хидроакустика и дистрибуирано сензори за оптички влакна.

Производ Спецификации

Карактеристики на производот

● Спектрален ширина на линија ≤20KHz;

● Целосно-влакна DFB резонантна празнина;

● Бранова должина стабилен без режим на скокање.

Апликации за производи

● ЛиДАР;

● Акустична сензори, хидрофони;

● Влакна Оптичко дистрибуирано сензорирање.

Производ Детали

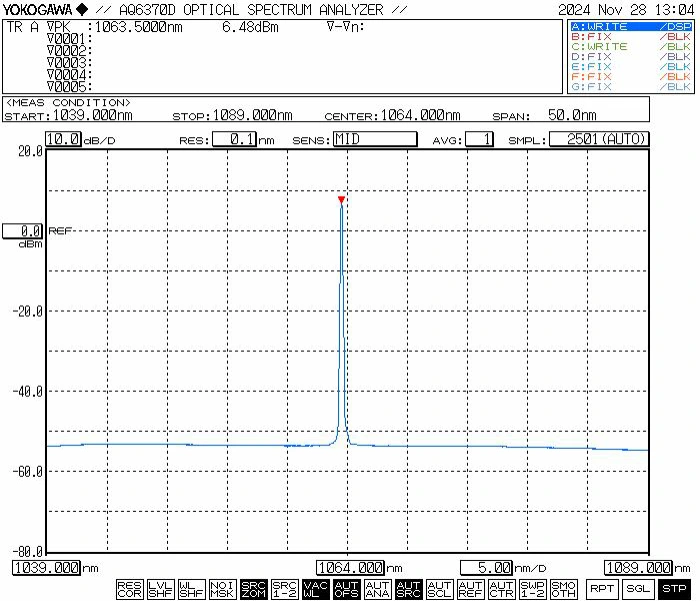

● Типичен спектар: 1064nm

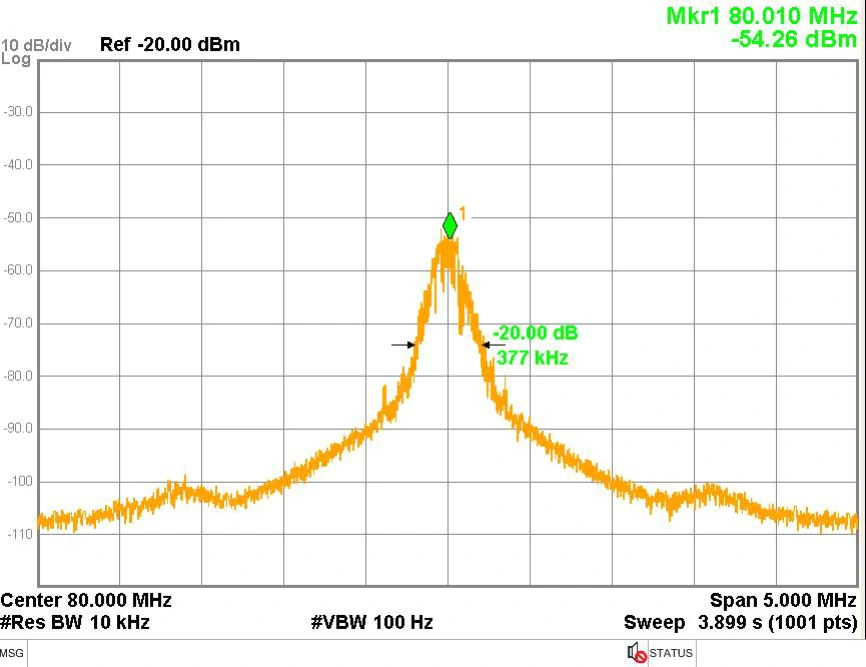

● Типична линиска ширина: 3dB спектрална ширина на линија≤20 KHz (еднаква 20dB ширина на линија / 20)

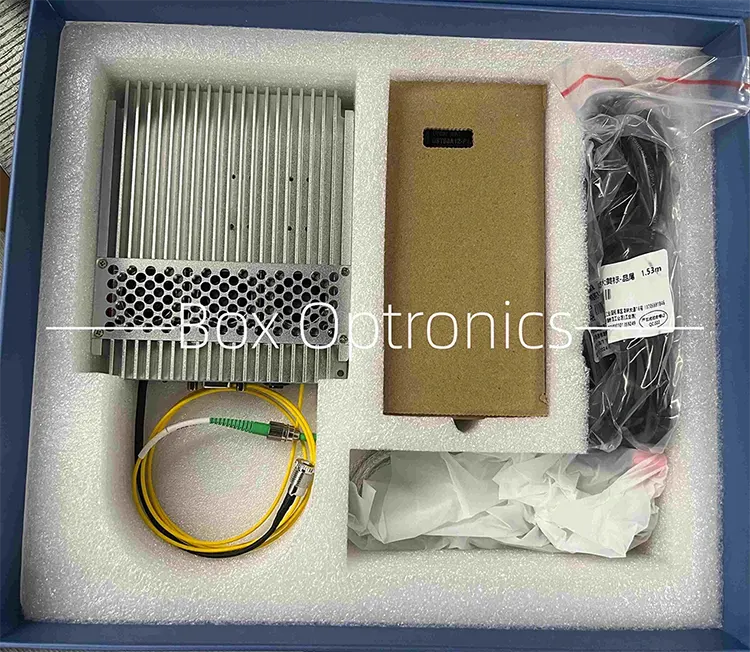

● Пример за пакување

Операција Инструкции

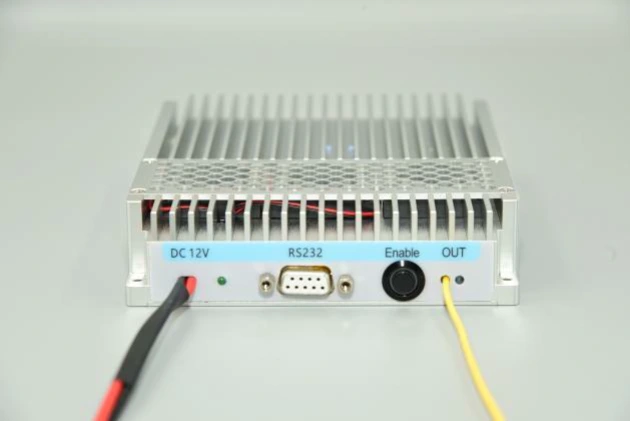

Чекор 1. Изглед: Модулот вклучува a конектор за напојување, индикатор за напојување, комуникациски интерфејс RS232, излез прекинувач за активирање и излезна ласерска порта за влакна.

Чекор 2. Напојување: портата за напојување користи стандарден DC5,5×2,1mm интерфејс. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. Напојување на конектор во форма на буквата У кабел за поврзување со прекинувач за напојување е достапен на барање на време на купување.

Чекор 3. Поврзување на оптички влакна Скокач: Отстранете го капачето за прав од конекторот за влакна, проверете ја крајната површина контаминација или оштетување и обезбедете чистота пред да се поврзете со друго уреди со влакна или опрема за тестирање. За моделите со висока моќност, спојувањето со фузија е препорачано.

Setp4.Поврзување на модулот со домаќин Компјутер: Користете го вклучениот USB-RS232 сериски кабел за податоци за да го поврзете модулот компјутерот. Инсталирајте го наменскиот сериски двигател (обезбеден од производител) за да се овозможи комуникација. Без возачот, софтверот домаќин не може да се поврзе со модулот.

Чекор 5. Софтвер: На софтверот домаќин овозможува прилагодување на излезната моќност и контролирање на ласерскиот излез преку копчето „SoftActive“ (видете го дијаграмот на интерфејсот подолу). Софтверот ја прикажува поставената струја на пумпата, излезната моќност и статусот за следење на температурата.

Чекор 6. Специфични софтверски операции: Како што е прикажано на дијаграмот, по стартувањето на домаќинот компјутерски софтвер, прво изберете го точниот број на сериска порта во Список со сериски порти „PortList“ и кликнете на „OpenPort“ копче за отворање на сериската порта. „Power“ и „LDTemp“ Windows потоа ќе ја прикаже моменталната излезна моќност на модулот и температурата на пумпата. Внесете ја тековната вредност на погонот на пумпата во полето „Тековна“ и кликнете копчето „SET“. Поставките стапуваат на сила и изворот на светлина испушта оптичка енергија само кога и двете физичко копче го вклучуваат светлото изворниот модул и копчето „SoftActive“ во софтверот се свртени на. Бројот на верзијата на софтверот на компјутерот домаќин мора да одговара на софтверот верзија наведена во извештајот за тестирање на производот; верзијата на софтверот може да се најде во извештајот за тестирање на секој производ.

Чекор 7. Параметар меморија: Поставките и статусот се конфигурирани преку софтверот автоматски се зачувува во модулот внатрешна меморија. Не е потребна конекција со домаќин компјутер ако параметрите не го прават тоа треба модификација.

Нарачување информации

на пр.: NLFL-1064-50-T-SM-M

(Информации за нарачка: 1064nm 20kHz ултратесен ласер со влакна со тесна линија, Излезна моќност од 50 mW, прилагодлива моќност, SM влакна, пакет на модули).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни 10-15 работни дена. (Ако има некои во залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

l Не се препорачува често вметнување и исклучување на излезот конектори со влакна за да се избегне контаминација на прашина, што може да доведе до зголемување губење на вметнување или горење на крајната страна на конекторот за влакна.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со a влакно на крајот на лицето детектор пред поврзување. Секогаш поврзувајте/исклучувајте ги влакната без струја за да се избегне горење на крајот на лицето. Конекторите за оптички влакна мора да бидат покриени со капачиња за прашина.

l Ако излезното влакно треба да се поврзе со друго влакно, тоа е се препорачува да се користи спојувач за фузија.

l Кога се вклучува, прво потврдете дека прекинувачот за напојување и клучот се исклучени, а потоа поврзете го напојувањето. При исклучување, прво исклучете го прекинувачот со клучеви, а потоа исклучете го напојувањето по излезот показното светло се гаси. Не исклучувајте директно напојување кога изворот на светлина работи.

● Ве молиме обрнете внимание на отпорност на влага, прав и антикорозивен и чувајте го на суво место.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
