Извор на пумпа со висока моќност со мултимодни влакна од 1064 nm

Содржина

1. Воведување на Извор на пумпа со висока моќност со мултимодни влакна од 1064 nm

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Стандардна дополнителна опрема

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

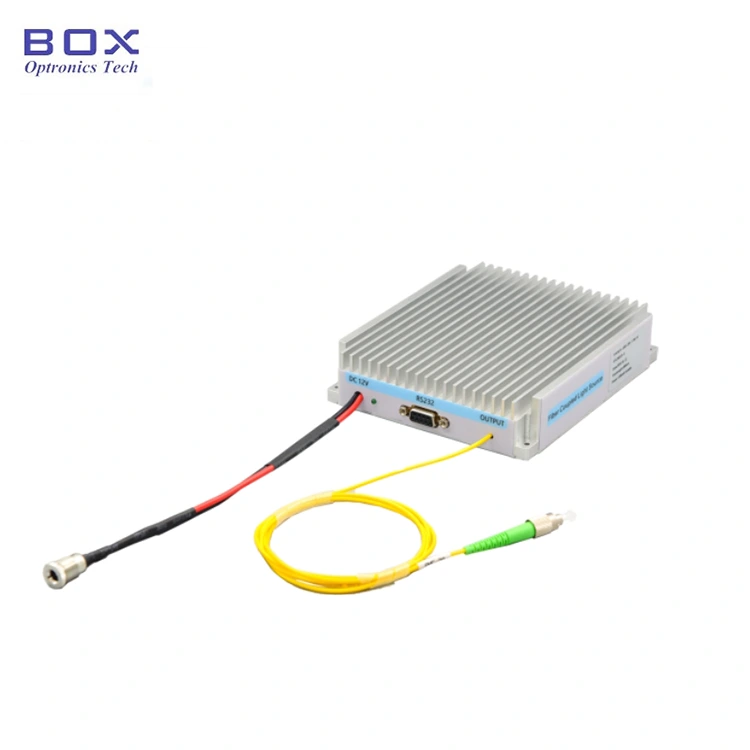

Ласерскиот извор со висока моќност од 1064 nm се базира на a полупроводнички ласерски чип со високи перформанси, со излез од 105/125um споен со влакна, и коло за возење со постојана струја дизајнирано да обезбеди безбедно и стабилно работа на ласерот. погоден за апликации во ласерско пумпање со влакна, биомедицина, и така натаму. При долготрајна употреба, треба да се обрне внимание на дисипација на топлина на ласерскиот извор.

Производ Спецификации

Карактеристики на производот

● Висока стабилност;

● Високо излезна моќност;

● Модул пакет со следење на комуникацијата за лесна интеграција;

● Обезбедете FC/UPC или SMA905 конектор.

Апликации за производи

● Ласерско пумпање со влакна;

● Биомедицина;

● Ласерска обработка на материјали.

Производ Детали

● Стандардна дополнителна опрема

Операција Чекори

Чекор 1. Отпакување: Пред склопување, проверете дали сите додатоци се комплетни, вклучувајќи го и изворниот модул на пумпата, USB-податоците кабел, адаптер за напојување, извештај од тестот итн.

Чекор 2. Напојување: Поврзан со DC прекинувачки напојување или регулирано напојување кое одговара на нивната моќност барања за снабдување. Користете го само оригиналниот соодветен адаптер за напојување (DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Испорачан е адаптер за напојување според локалните стандарди за напон.)

Чекор 3. Поврзување на излезното влакно: Отворете го капачето за прав на приклучокот за влакна или прирабницата, проверете го крајното лице на влакната и поврзете го влакното или спојте го влакното со уредот или мерачот на моќност што треба да се тестира откако ќе потврди дека нема загадување и оштетување.

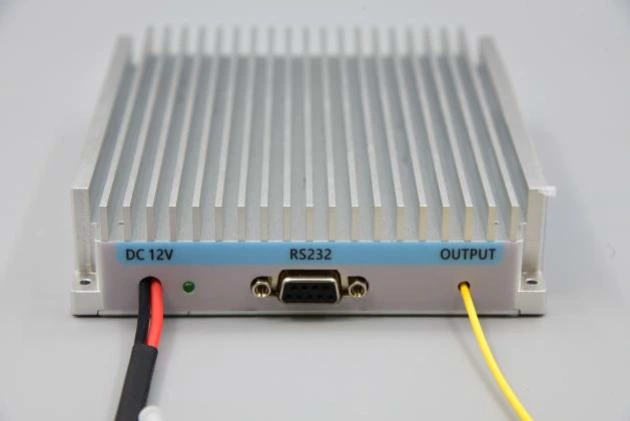

Setp4.Поврзете се со компјутерот домаќин: Користете USB-RS232 DB9 податочен кабел за поврзување на 1064nm мултимодни влакна со висока моќност Извор на пумпа и компјутер; компјутерот мора прво да инсталира посветен драјвер за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS232, во спротивно софтверот домаќин на компјутерот и модулот за извор на светлина не можат да бидат точни поврзани и комуницирани. Прашајте го Box Optronics за возачот.

Step5.Control софтвер: Box Optronics ја обезбедува сериската команда или софтверот за компјутер контролирајте ја струјата на LD и температурата на LD на мултимодното влакно од 1064 nm Извор на пумпа со висока моќност. Изберете ја вистинската порта, поставете ја струјата и температура, потоа кликнете на копчето за отворање. (За да спречите оштетување, подигнете го погонот струја бавно при почетната работа. Не применувајте целосна струја веднаш.)

Чекор 6. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете го врската со влакна.

Нарачување информации

на пр.: BFL-1064-20M1 -FU-M

(Информации за нарачката: 1064nm мултимодни влакна извор на пумпа со висока моќност, 20W излезна моќност, со 105/125um 0.22NA влакна, FC/UPC конектор, пакет на модули).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

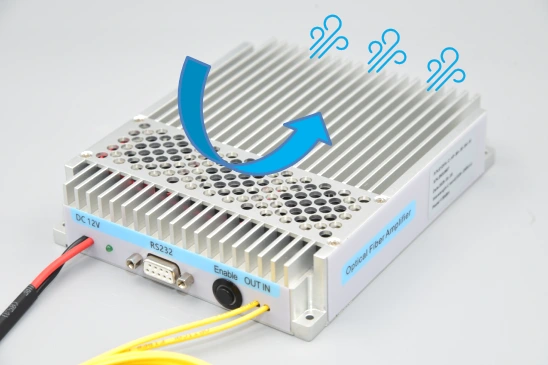

● При долготрајна употреба треба да се внимава на топлината дисипација на ласерскиот извор. Изворот на ласерот треба да се фиксира на топлина мијалник и ладен со вентилатор.

● Пред да користите ласерски извор со конектор за влакна, потребно е за да се осигура дека крајната страна на конекторот за оптички влакна е чиста за да се избегне изгорување на приклучокот за оптички влакна, што не е покриено со бесплатната гаранција.

● Погрижете се сите во областа да носат соодветна ласерска безбедност очила за заштита од зрачењето кое го создава ласерот. Се претпоставува дека операторот е запознаен со опасностите од ласерското работење и ласерски безбедносни практики.

l Кога уредот е во употреба, уредот може да емитува многу вати оптичка енергија зрачење. Ова претставува и опасност за безбедноста на очите и потенцијален извор на топлина да запали запаливи материи.

l Инсталирајте соодветно запирање на зракот за да го фати оптичкото зрачење од фибер крајот. Осигурете се дека излезот е насочен кон соодветно запирање на зракот или наменетата цел.

l Секогаш зголемувајте ја струјата што се применува на уредот од нула до посакуваното ниво. Свртете ја оваа постапка кога ја исклучувате диодата.

● Работа на моќности и температури над спецификацијата ќе го забрза стареењето на уредот и може да го уништи уредот.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
