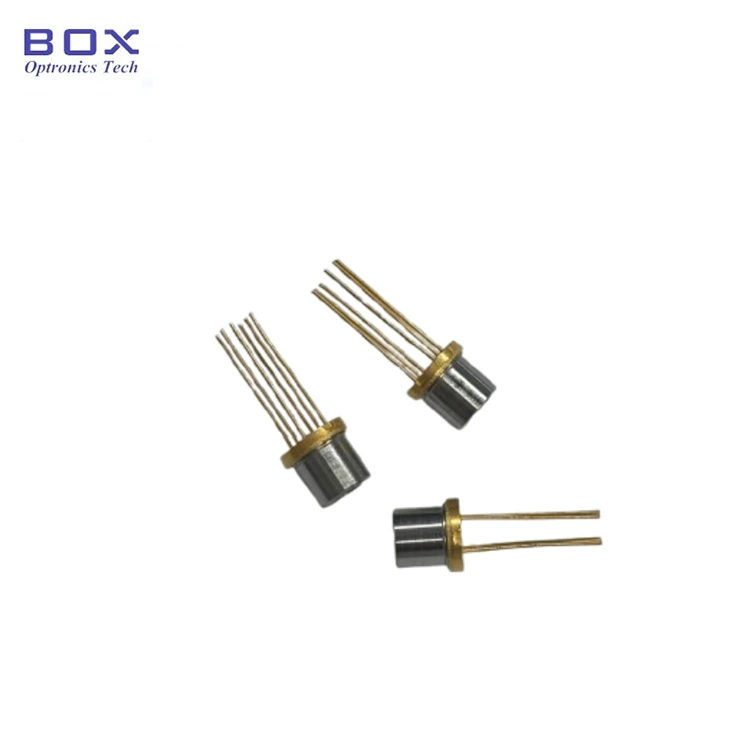

1392nm DFB ласерска диода TO-CAN

Преглед на производот -1392nm DFB ласерска диода TO-CAN

1392 nm DFB ласерска диода TO-CAN (Модел: BLD-D1392.5TO60-AL) од Box Optronics располага со централна бранова должина од 1392,5 nm (1391,5–1393,5 nm) и оптички излез од 5 mW преку асферична 5 мм фокусна должина. Дизајнирана за оптичко спојување на слободен простор, оваа ласерска диода од 1392 nm DFB е погодна за спојување на гасни ќелии, анализа на гас и интеграција на системот со оптички сензори.

Интегрираниот TEC и термисторот поддржуваат контрола на температурата за стабилизација на брановата должина. Херметичкиот метален пакет TO60 со 6-пински конфигурација обезбедува компактен и робустен фактор на форма за анализатори на гас и индустриски оптички инструменти за сензори.

Клучни карактеристики -1392nm DFB ласерска диода TO-CAN

· Централна бранова должина: 1392,5 nm (опсег 1391,5–1393,5 nm), +/-1nm висока точност на бранова должина

· Висока оптичка излезна моќност: минимум 5 mW

· Струја со низок праг

· Интегриран термоелектричен ладилник (TEC), термистор

· Компактен херметички пакет TO60 со излез на асферични леќи

Типични апликации-1392nm DFB ласерска диода TO-CAN

· Откривање на водена пареа (H2O) со помош на TDLAS

· Спектроскопија на гасни ќелии во слободен простор

· 1392nm DFB ласерски извори за анализатори на гасови

· Следење на влагата во индустрискиот процес

· Инструменти за оптички сензори за гас и спектроскопија

· Истражување на фотоника и системи за анализа на гасови OEM

Спецификации на производот -1392nm DFB ласерска диода TO-CAN

Апсолутни максимални оценки

Електро-оптички карактеристики (T = 25°C)

Карактеристики на ТЕЦ

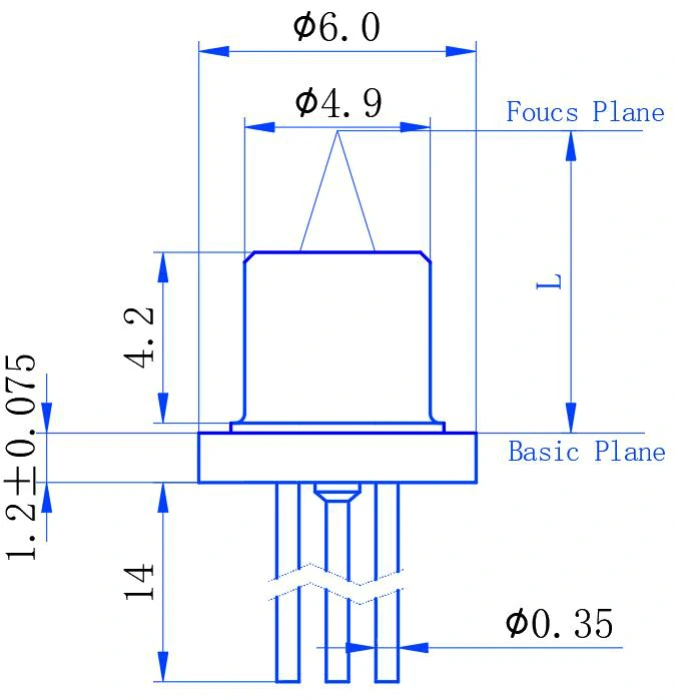

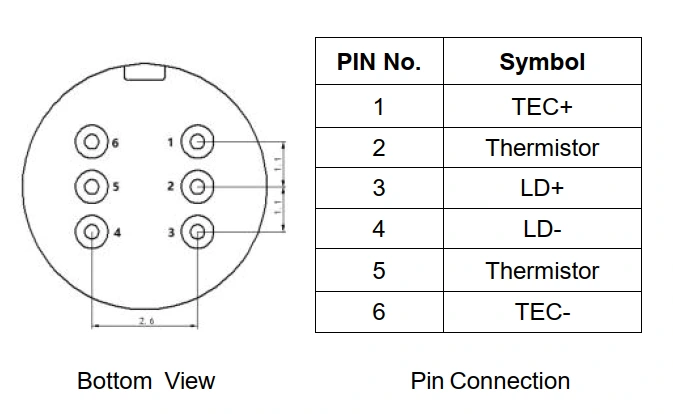

Дефиниција на пакет и пинови

Информации за нарачка -1392nm DFB ласерска диода TO-CAN

Модел номенклатура

BLD - D XXXX ДО XX - X

Пример: BLD-D1392.5TO60-AL

Лист со податоци -1392nm DFB ласерска диода TO-CAN

Лист со податоци

Најчесто поставувани прашања (ЧПП)

П: Каков гас може да се открие со 1392nm DFB ласерот?

О: Брановата должина од 1392 nm најчесто се користи за спектроскопија на апсорпција на водена пареа (H2O) и може да се примени за откривање на влага и водена пареа базирана на TDLAS. Специфичната линија за апсорпција и работните услови треба да се проценат врз основа на концентрацијата на гасот, должината на оптичката патека и дизајнот на системот. Box Optronics нуди и DFB ласерски диоди на други бранови должини за различни барања за сензори за гас.

П: Која е разликата помеѓу овој TO60 DFB ласер и DFB ласер спакуван со пеперутки?

О: Главните разлики се форматот на пакетот, оптичкиот интерфејс и цената.

Верзијата TO60 располага со компактно херметичко пакување со метална лименка со интегриран TEC, термистор и асферична леќа за оптичко спојување на слободен простор.

Батерфлај DFB ласерите обично се достапни со излез со опашка со влакна и може да интегрираат дополнителни функции како оптички изолатор и фотодиода на монитор, во зависност од конфигурацијата.

Со својот поедноставен пакет и оптички излез со слободен простор, верзијата TO60 обезбедува поисплатлива опција за сензори за гас и други апликации каде што не се потребни спојки со влакна и дополнителни интегрирани функции. Изборот зависи од потребниот метод на оптичко спојување, големината на пакетот и архитектурата на системот.

П: Како интегрираниот TEC ги подобрува перформансите за откривање гас?

О: Интегрираниот TEC и термисторот од 10 kΩ обезбедуваат контрола на температурата за DFB ласерот, помагајќи да се одржат стабилни работни услови и да се намали поместувањето на брановата должина предизвикано од температурните варијации. Контролата на температурата е важна во системите TDLAS бидејќи брановата должина на ласерот мора да остане усогласена со карактеристиката за апсорпција на целта. Спецификациите на TEC треба да се земат предвид заедно со опсегот на работна температура на ласерот и барањата на целосниот систем за сензори за гас.

Поврзани производи

· 1392nm 10mW DFB пеперутка ласерска диода

· 760nm 10mW DFB пеперутка ласерска диода

· 1512nm 10mW DFB 14-PIN ласер за пеперутка

· 1574nm DFB ласерска диода за сензор на CO2

· 1мм активна област во фотодиода со PIN-код во GaAs

Забелешки за работа и ракување

· Ласерските диоди се уреди чувствителни на електростатско празнење (ESD). За време на ракувањето секогаш треба да се следат соодветни процедури за заштита од ESD.

· Со модулите треба да се постапува на ист начин како и обичните полупроводнички уреди за да се спречи електростатско оштетување. За безбедно чување и носење, модулите треба да бидат спакувани со материјал отпорен на ESD.

· За да се склопат модулите на ПХБ, работната маса, рачката за лемење и човечкото тело треба да се заземјуваат.

· Чувајте ги неискористените уреди на препорачаната температура на складирање (-40°C до +85°C) во пакување безбедно за ESD.

· Не ги надминувајте апсолутните максимални оценки наведени во листот со податоци, вклучувајќи максимална напредна струја од 100 mA и максимален напон од 2V.

· Секогаш користете двигател на ласерски диоди со ограничување на струјата и заштита од пренапон.

· Овозможете стабилизација на температурата на TEC пред да примените ласерска струја за оптимални перформанси и стабилност на брановата должина.

· Избегнувајте допирање на асферичната површина на објективот со голи прсти за да спречите контаминација. Доколку е потребно чистење, користете изопропил алкохол (IPA) и брис без влакненца.

· Температура на повторно течење на лемењето: максимум 260°C за 10 секунди. Избегнувајте прекумерно време или температура на лемење.
