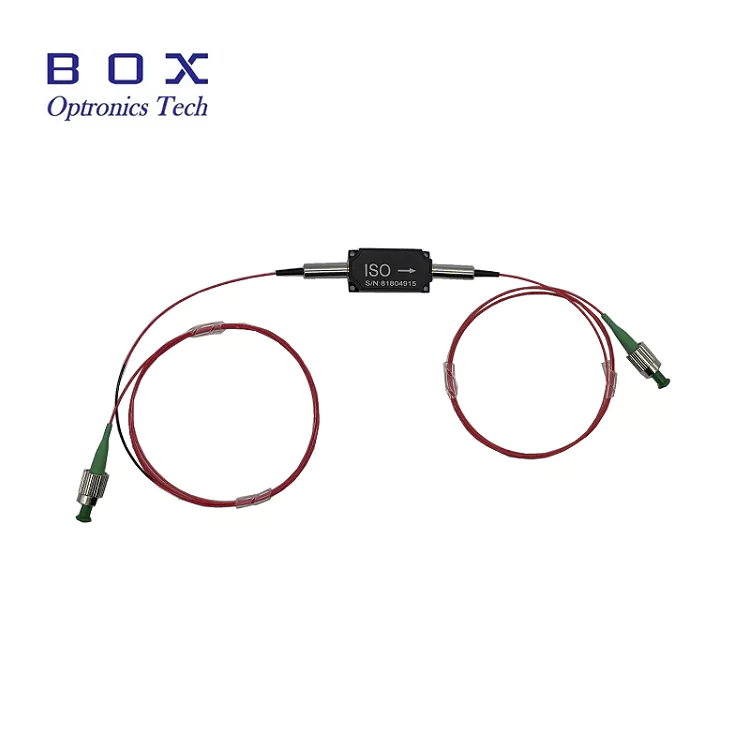

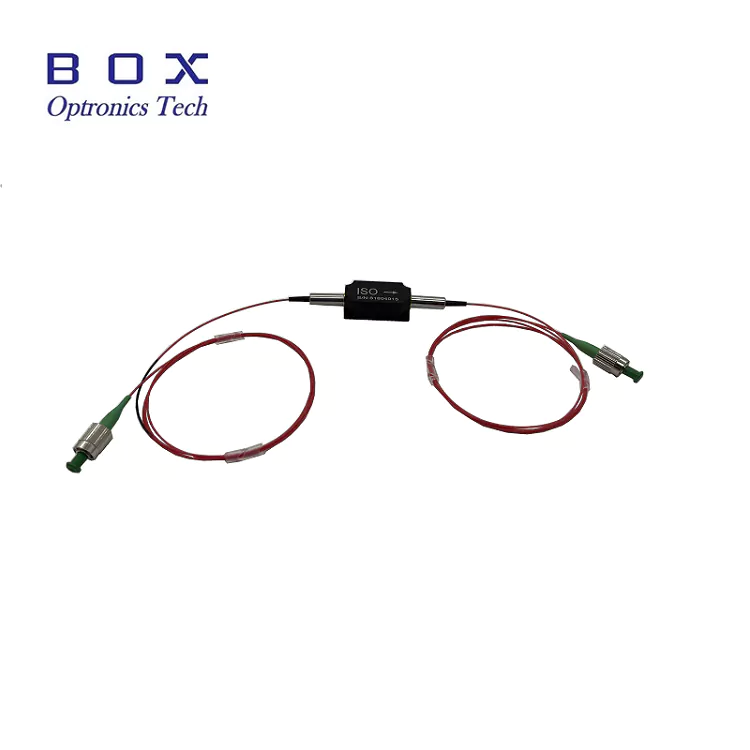

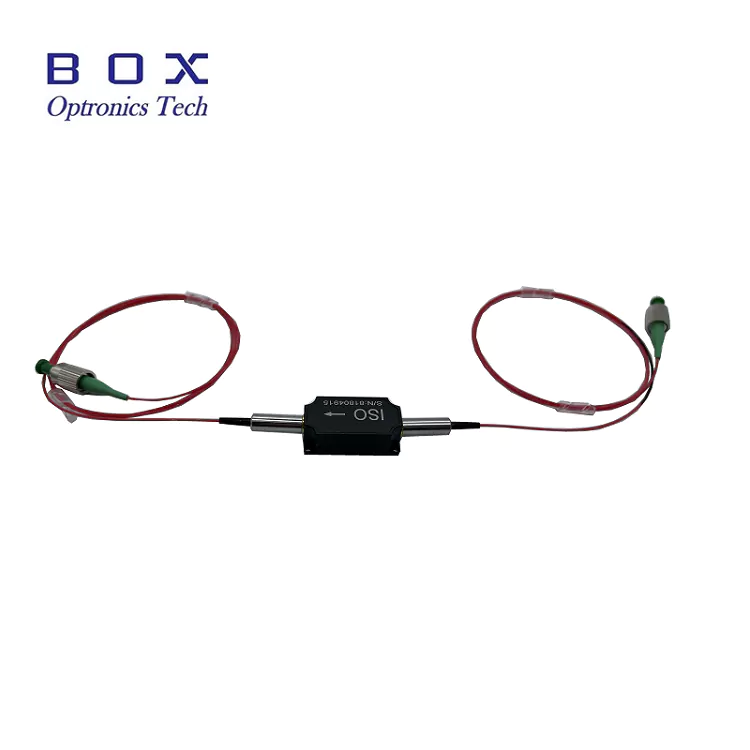

Циркулатор со висока моќност од 850nm

Box Optronics го снабдува Циркулаторот со висока моќност од 850 nm, пасивна оптичка компонента со високи перформанси дизајнирана за прецизна контрола на насоката на светлината во системи со оптички влакна. Овој циркулатор со 3 порти овозможува не-реципрочен пренос, рутирајќи ги оптичките сигнали од пристаниште до пристаниште на секвенцијален начин додека одржува одлични оптички перформанси.

Со типична загуба на вметнување до 1,0dB, висока изолација од 25dB типична и висока повратна загуба од минимум 45dB, овој циркулатор е идеален за апликации со висока моќност од 850nm. Поддржува вкупна просечна ракување со моќност до 500mW/1W/5W/10W низ приклучоците, што го прави погоден за тешки фибер ласерски и засилувачки системи.

Сместен во компактно пакување од 58×28×26 mm со шипки со влакна од 780 КС, циркулаторот со висока моќност од 850 nm нуди стабилност и сигурни долгорочни перформанси.

Клучни карактеристики

• Висока изолација: 25dB типична врвна изолација, минимум 22dB

• Мала загуба на вметнување: типично 1,0dB, максимум 1,5dB

• Голема повратна загуба: минимум 45 dB (влез/излез)

• Ниска загуба зависна од поларизација (PDL): ≤0,15dB

• Ракување со голема моќност: до 500mW, 1W, 5W, 10W

• Способност за висока врвна моќност: <10 kW за ns пулсна работа

• Високо потиснување на разговорот: минимум 45dB

• Компактен и робустен дизајн на пакетот: 58×28×26mm

• 780-HP фибер пигтели за апликации со висока моќност

• Одлична доверливост и долгорочна стабилност

• 3-портен нереципрочен пренос на светлина

• Широк опсег на работна температура: +10°C до +50°C

Типични апликации

• Системи за сензори со оптички влакна

• Инструментација и опрема за тестирање со оптички влакна

• 850nm ласерски системи со влакна

• Биомедицински слики и OCT системи

• Лаборатории за истражување и развој

• Ласерска заштита со дистрибуирана повратна информација (DFB).

Технички спецификации

Оптички спецификации (T=25°C)

Механички и еколошки спецификации

*Забелешка: горните спецификации се за уреди без конектори. За уредите со конектори, моќта за ракување е ограничена на 1W, загубата на вметнување е поголема за 0,3dB, загубата за враќање е помала за 5dB, а стапката на изумирање е помала за 2dB.

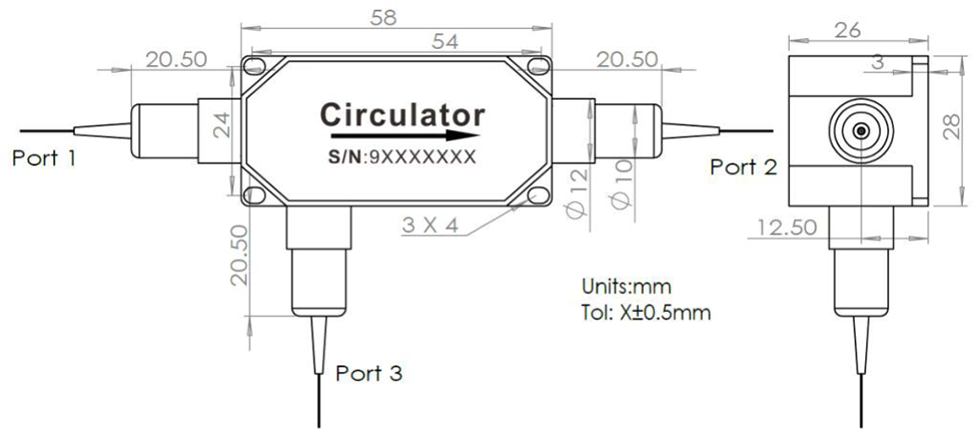

Димензии на пакетот

Циркулаторот со висока моќност од 850 nm е спакуван во компактно, цврсто куќиште со следните димензии (единица: mm):

• Големина на пакувањето: 58 × 28 × 26 mm

• Конфигурација со 3 порти со фибер пигтили

• 4 отвори за монтирање за сигурна инсталација

• Толеранција: ±0,5mm

Конфигурација на порта

Овој оптички циркулатор со 3 порти овозможува еднонасочно насочување на оптичкиот сигнал во низа 1 → 2 → 3 → 1:

• Порта 1 → Порта 2: Пренос со мала загуба при вметнување напред

• Порт 2 → Порт 3: Рутирање на назад расфрлани/рефлектирани сигнали

• Порта 3 → Порта 1: Напредниот пренос ја комплетира циркулационата јамка, додека одржува висока изолација во обратните патеки

Уредот користи нереципрочен оптички дизајн за да обезбеди насочено ширење на сигналот и ефективна изолација помеѓу несоседните порти, што го прави идеален за сензори на влакна, ласерска заштита и оптички мерни системи.

Принцип на работа

Оптички циркулатор со висока моќност од 850 nm е пасивен нереципрочен уред со повеќе порти што ги насочува оптичките сигнали во секвенцијален правец 1 → 2 → 3 → 1, овозможувајќи управување со насочувачки сигнал во системите со оптички влакна.

Уредот се заснова на ефектот на ротација на Фарадеј во комбинација со оптички компоненти за рутирање зависни од поларизација.

Принцип на работа:

• Фарадеј Ротатор: воведува фиксна не-реципрочна поларизациска ротација (обично 45°), независно од насоката на ширење

•Оптика за рутирање на поларизација: директни оптички сигнали врз основа на состојбата на поларизација

•Не-реципрочен пренос: обезбедува насочување на сигналот со висока изолација помеѓу патеките за обратно ширење

Клучни функции:

•Одвојува оптички сигнали кои се шират напред и назад

•Ги заштитува ласерските извори од задни рефлексии

•Овозможува двонасочно работење во системите за сензори со оптички влакна и ласер

•Поддржува насочување на сигналот во архитектурите за мерење и сензор

Зошто да изберете Box Optronics?

•Строга контрола на квалитетот со 100% тестирање пред пратката

•Конкурентни цени со стабилна способност за испорака на големо

• Флексибилни опции за прилагодување за бранова должина, моќност, влакна и конектори

•7×24 часа техничка поддршка и брз одговор

• Тестирање на примероци достапни за евалуација

•Глобална испорака со брза испорака на DHL, UPS и FedEx

Информации за нарачка

Модел номенклатура

HPCIR - XXX - X - X - X - X - XX - XX

Пример: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Циркулатор со висока моќност од 850 nm, влакна од 780 HP, лабава цевка од 900 μm, должина на влакна од 1 m, пакет од 58x28x26 mm, моќност за ракување од 10W, FC/APC конектор

Достапни опции за приспособување

• Централна бранова должина: 830 nm, 850 nm, други бранови должини достапни на барање

• Оцена на моќност: 500mW, 1W, 5W, 10W, поголема моќност достапна за сопствени дизајни

•Тип на влакна: 780-КС, други специјални влакна

•Должина на влакна: 0,5m, 0,8m, 1m, 1,5m, 2m (достапни прилагодени должини)

• Тип пигтал: 250μm голо влакно, 900μm лабава цевка, 3,0mm лабава цевка

•Тип на конектор: FC/UPC, FC/APC, SC/APC, LC/APC или сопствени конектори

•Големина на пакувањето: Стандардни 58x28x26mm или сопствени димензии на пакетот

• Конфигурации на циркулатор со 4 порти достапни на барање

За сопствени барања, ве молиме контактирајте го нашиот тим за продажба.

Лист со податоци и извештај за тестирање

Секој 850nm циркулатор со висока моќност е испорачан со сеопфатен тест извештај кој ги документира измерените параметри на перформансите. PDF-датотеката на листот со податоци содржи детални спецификации и криви на перформанси.

• Индивидуален извештај од тестот вклучен со секоја единица

Лист со податоци

Услови за понуда и плаќање

Услови за цитат

•EXW (Ex Works): Се препорачува ако имате сметка на DHL/UPS/FedEx. Ние испраќаме користејќи ја вашата сметка; не наплаќаме трошоци за испорака од нас.

•DAP (Испорака на место): Доколку немате курирска сметка, можеме да договориме испорака со припејд товар.

•Други услови: Ве молиме контактирајте не за да разговараме.

Услови за плаќање

• PayPal: Брзо и сигурно плаќање за примероци и мали нарачки

•T/T (банкарски трансфер): Стандарден начин на плаќање за нормални производствени нарачки

• Alibaba Trade Assurance: безбедна заштита на нарачките за онлајн трансакции со гаранција на купувачот

•Флексибилни услови за плаќање: може да се преговара за долгорочни или стратешки партнери

Водечко време

•Стандардно производство: ~10-15 работни дена

•Прилагодени конфигурации: 15-20 работни дена

• Нарачки за волумен: Ве молиме контактирајте за распоредот на производство

•Меѓународен превоз: ~3-5 работни дена (DHL/UPS/FedEx express)

•Забрзана услуга: Достапна по барање

Забелешки за работа и ракување

ESD заштита

Додека оптичките циркулатори се пасивни уреди, потребно е правилно ракување за да се одржат перформансите и доверливоста.

•Работете на чиста површина без прашина

•Избегнувајте директно допирање на завршните страни на влакната

•Чувајте ги капачињата за прав на конекторите кога не се во употреба

•Користете соодветна ESD заштита при ракување и инсталирање

Ракување со влакна

•Избегнувајте прекумерно свиткување на влакната

•Не влечете или вртете ги пигтите од влакна

•Исчистете ги конекторите со влакна пред поврзувањето

•Секогаш користете капачиња за прав кога конекторот не се користи

•Проверете ја завршната страна на влакната за оштетување пред употреба

Размислувања за ракување со моќност

•Погрижете се вкупната влезна моќност да не го надминува номиналниот максимум

•Користете соодветно следење на моќноста за да избегнете преоптоварување

•Овозможете соодветна дисипација на топлина при високи нивоа на моќност

•Монтирај на ладилник за континуирано работење со голема моќност

•Забелешка: уредите опремени со конектор имаат намалено ракување со моќноста (максимум 1W)

•Избегнувајте ненадејни скокови на напојувањето што може да ја надминат максималната ознака на моќност

Инсталација и монтажа

•Добро монтирајте го циркулаторот користејќи ги 4-те отвори за монтирање

•Обезбедете правилно усогласување за да се минимизираат дополнителните загуби

•Оставете доволно простор за радиусот на свиткување на влакната

•Работете во наведениот температурен опсег за сигурност (+10°C до +50°C)

•Избегнувајте механички стрес на пигтите од влакната

•Обезбедете соодветна ориентација на портата за правилно насочување на сигналот
