Ласерски модул што може да се прилагоди C-Band

Преглед на производот-C-Band приспособлив ласерски модул

Ласерскиот модул за приспособлив C-Band (Серија ATLS4 / HTLS4) од Box Optronics е компактен, интегриран ласерски модул што може да се прилагоди што го покрива целиот опсег на бранова должина на C-појасот и излезот поврзан со влакна.

Моделот ATLS4 е оптимизиран за прецизно подесување на брановата должина, обезбедувајќи типична големина на чекор со бранова должина од 22 часот, ≤100 µs време на префрлување на бранова должина и перформанси со тесна ширина на линија под 5 MHz. Идеален е за апликации кои бараат висока спектрална точност, вклучително и испрашување FBG, карактеризација на оптички филтер со тесен опсег, тестирање на компонентите DWDM и прецизни фотонски мерења.

Моделот HTLS4 е дизајниран за апликации за брзо скенирање на бранова должина, со брз одговор за подесување на бранова должина до 1 µs, можност за скенирање со голема брзина над 1000 nm/s и ширина на линија од приближно 1 MHz. Оптимизиран е за динамично сензорирање FBG, тестирање на оптичка компонента со висок пропусен опсег и апликации за брзо стекнување на спектрално ниво.

Двата модели го делат истиот механички пакет, електричен интерфејс и излезна конфигурација на влакна, дозволувајќи им на дизајнерите на системот да изберат соодветна оценка за изведба врз основа на барањата на апликацијата без да го менуваат дизајнот на механичката или електричната интеграција.

Клучни карактеристики-Ласерски модул што може да се прилагоди C-Band

• Опсег на подесување на бранова должина на широк C-појас: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Висока прецизност на бранова должина: ±10pm апсолутна, ±2pm стабилност, <15pm повторливост

• Брза брзина на подесување: ≤100µs (ATLS4) / ≤1µs (HTLS4) по чекор

• Висока брзина на скенирање: >40 nm/s во чекор од 22 часот (ATLS4) / >1000 nm/s во чекор од 20 часот (HTLS4)

• Чекор со фина бранова должина: типични 22:00 (ATLS4) / 20pm типични (HTLS4)

• Висока излезна моќност: >10 dBm (10 mW) низ целиот опсег на подесување

• Одлична стабилност на напојувањето: ±0,05 dBm

• Добра плошност на моќноста: ≤±0,3dB

• Висок сооднос на потиснување на страничниот режим: >35dB (ATLS4) / >40dB (HTLS4)

• Шум со низок релативен интензитет: <-135dB/Hz

• Тесна ширина на линија: <5MHz (ATLS4) / ~1MHz типична (HTLS4), статична

• Стандарден излез на конектор за FC/APC влакна

• Форма фактор на компактен модул: 134x104x21mm

• 5V DC напојување, типична потрошувачка на енергија <5W

• Широк опсег на работна температура: -20°C до +65°C

Типични апликации-ласерски модул што може да се прилагоди на C-Band

• Системите за демодулација и испрашување со решетки со влакна Браг (FBG).

• Тестирање и карактеризација на оптички пасивен уред (загуба на вметнување, загуба на враќање, одговор на филтерот)

• Тестирање на мултиплексерот за компонента DWDM и поделба на бранова должина

• Системите за сензори со оптички влакна за мерење на температура, напрегање и вибрации

• Следење на структурното здравје на мостовите, тунелите, цевководите и лопатките на турбините на ветер

• Прилагодливи ласерски извори за мерење и анализа на оптичкиот спектар

• Истражување и развој во лаборатории за фотоника и оптичка комуникација

• Интеграција на OEM во оптичка опрема за тестирање и мерење

Спецификации на производот-Ласерски модул што може да се прилагоди C-Band

Спецификации за оптички и бранови должини

Механички и електрични спецификации

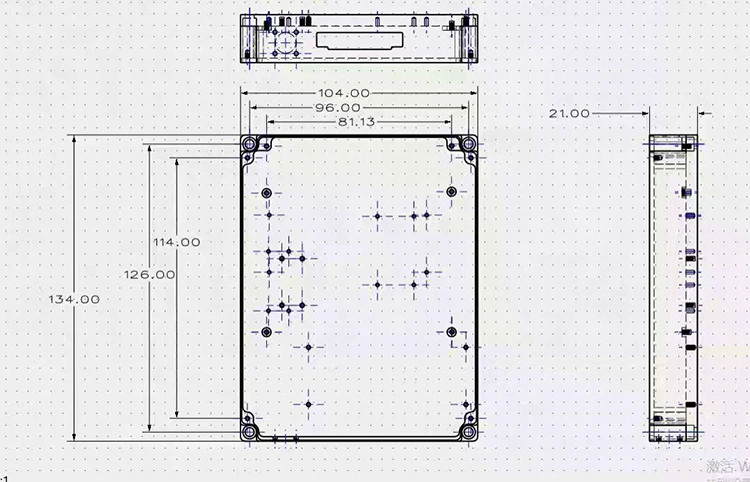

Димензии на пакетот-Ласерски модул што може да се прилагоди на C-Band

Димензии на модулот: 134 mm (L) × 104 mm (Ш) × 21 mm (В)

Ласерски модул што може да се подесува со информации за нарачка C-Band

Модел номенклатура

XTLS4-C-бенд

Примери: ATLS4-C-Band, HTLS4-C-Band

Често поставувани прашања (ЧПП) - Ласерски модул што може да се прилагоди на C-Band

П: Која е разликата помеѓу моделите ATLS4 и HTLS4?

О: ATLS4 и HTLS4 го делат истиот механички пакет, електричен интерфејс и излез на влакна, но се разликуваат по брзината на подесување, големината на чекорот и перформансите на ширината на линијата.

Стандардната верзија на TheATLS4 обезбедува големина на чекор со бранова должина од 10 часот, ≤100 µs време на префрлување на бранова должина во еден чекор, брзина на скенирање >40 nm/s (чекор 10 часот попладне) и тесна ширина на линијата од <5 MHz, што го прави идеален за спектрални мерења со висока резолуција и оптимизација за прецизност на карактери.

Верзијата со голема брзина HTLS4 обезбедува ≤1 µs време на префрлување на бранова должина во еден чекор и брзина на скенирање >1000 nm/s со резолуција на чекор од бранова должина од 20 pm, што го прави идеален за брзо испрашување на FBG, динамично сензорирање на влакна и тестирање на оптичка компонента со висок пропус.

Изберете го моделот врз основа на барањата на вашата апликација за брзина на скенирање, резолуција на бранова должина и сооднос сигнал-шум.

П: Дали овој прилагодлив ласерски извор може да се користи за системи за испрашување FBG?

О: Да. ATLS4 и HTLS4 прилагодливите ласерски модули се широко погодни за FBG системи за испрашување. Нивната прецизна способност за подесување на брановата должина, високата резолуција на бранова должина и стабилниот оптички излез овозможуваат прецизно следење на поместувањата на брановата должина FBG предизвикани од промените на температурата, напрегањето и вибрациите. ATLS4 е оптимизиран за спектрална анализа со висока резолуција, додека HTLS4 обезбедува способност за скенирање со голема брзина за динамично сензорирање FBG и мерења со висока пропусност.

П: Која е излезната моќност и плошноста на моќноста?

О: Двата модели обезбедуваат излезна моќност >10dBm низ целиот опсег на подесување, со ±0,05dBm стабилност на енергија и ≤±0,3dB плошност на моќноста. Интегрираната јамка за контрола на напојувањето одржува конзистентна излезна моќност додека се подесува брановата должина, намалувајќи ги грешките при мерењето предизвикани од варијацијата на моќноста.

П: Која е минималната количина на нарачка (MOQ)?

О: MOQ е 1 единица. Ние поддржуваме флексибилни количини на нарачки, од единечни единици за истражување и развој и прототипови до обемно производство за OEM интеграција. Контактирајте го нашиот продажен тим за специфични цени по вашата барана количина.

Ласерски модул што може да се прилагоди на лист со податоци-C-Band

ATLS4-C-Band прилагодлив ласерски модул

Ласерски модул што може да се прилагоди HTLS4-C-Band

Ласерски модул што може да се прилагоди на Lead Time-C-Band

• Стандардно производство: 1~2 недели

• Нарачки за волумен: ве молиме контактирајте со нас за распоред на производство

• Приспособени нарачки: 3-4 недели

• Меѓународен превоз: ~5 работни дена (DHL/UPS/FedEx Express)

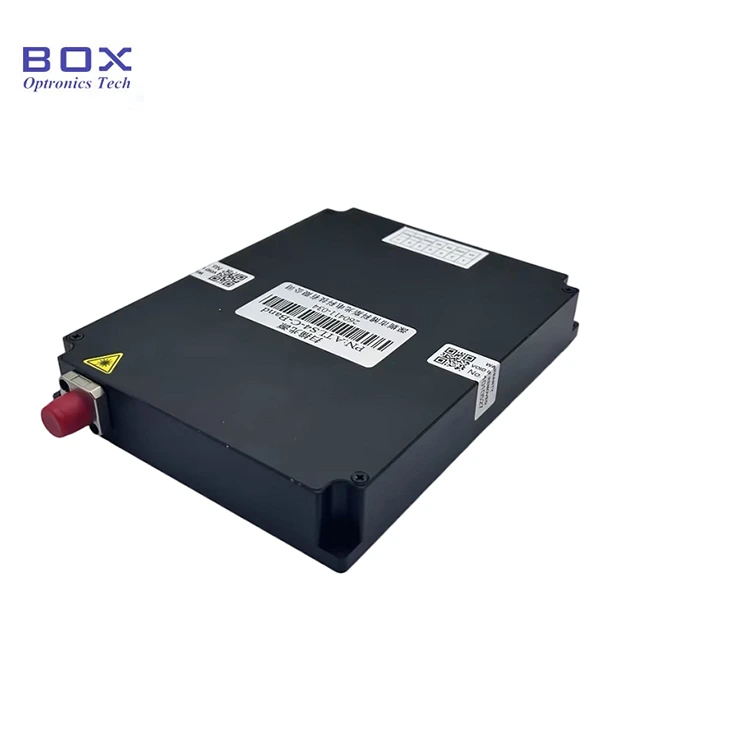

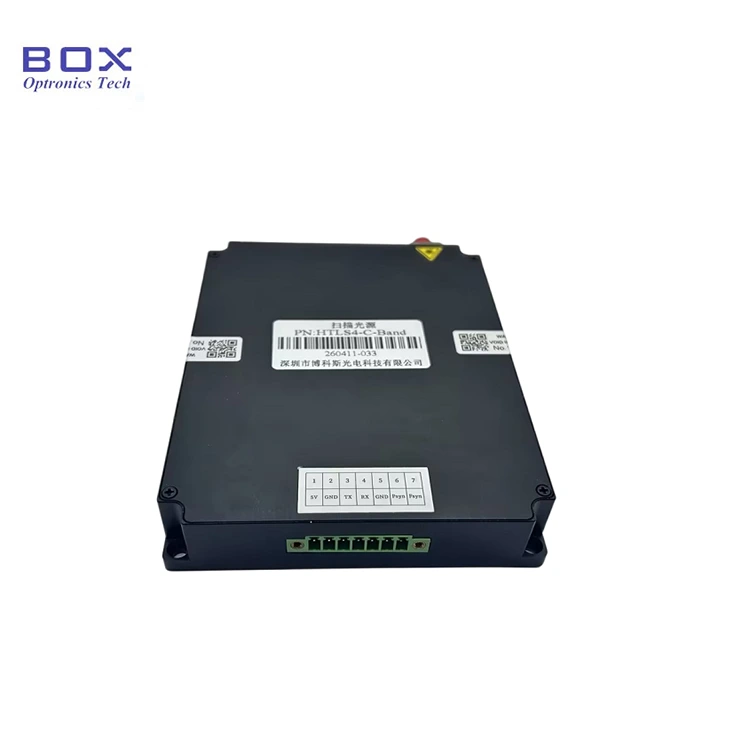

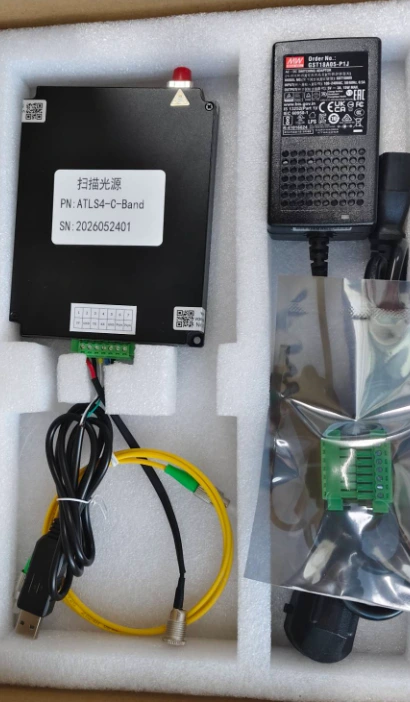

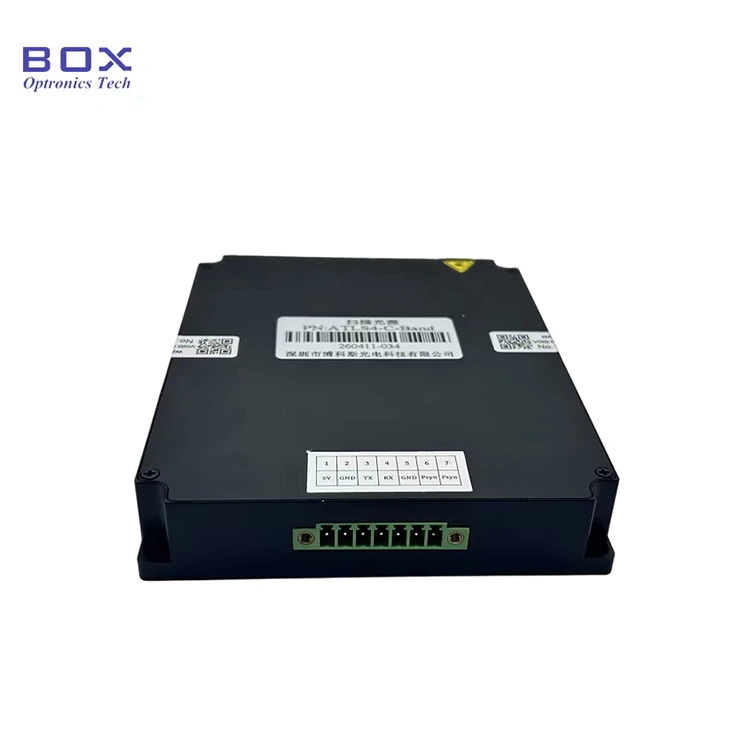

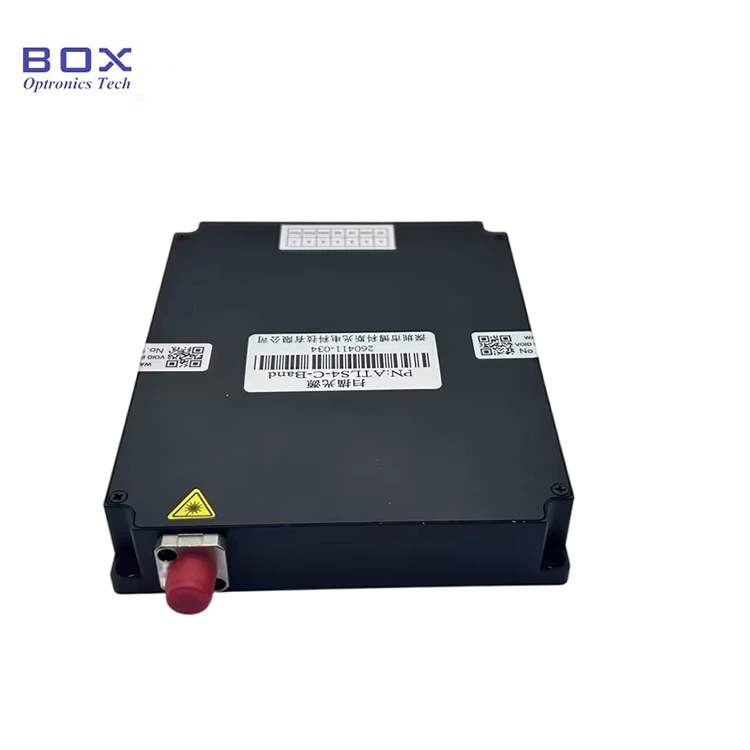

Фотографија од вистинскиот производ-ласерски модул што може да се прилагоди C-Band
