Полупроводничките ласери беа измислени во 1962 година и постигнаа работа со континуирани бранови со двојна хетероструктура во 1970 година, станувајќи главен извор на светлина за оптичка комуникација. Системот InGaAsP/InP го поддржува опсегот на комуникација со ниски загуби од 1300/1550 nm, а MOCVD стана мејнстрим технологија за изработка.
Полупроводнички ласерсе состои од медиум за засилување и Fabry-Pero резонатор. Инверзијата на популацијата се реализира со вбризгување на носител, а ласерот се генерира со стимулирана емисија. Растојанието на надолжниот режим се одредува според должината на шуплината, а заклучувањето на режимот бара фазна синхронизација на повеќе надолжни режими
Шема на ласер со широка површина

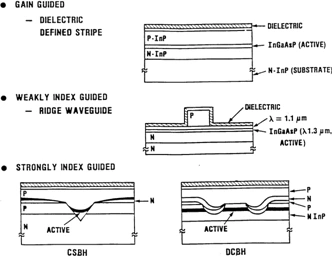

Неколку ласерски дизајни кои користат систем за материјали InGaAsP/InP.
Системот за материјали InGaAsP/InP е усвоен за комуникацискиот опсег, кој покрива 1300–1600 nm. Епитаксијалниот раст на MOCVD постигнува совпаѓање на решетки со висока прецизност, што е основна шема за изработка на комерцијални ласери.
Струјата на прагот се зголемува експоненцијално со температурата, а карактеристичната температура T₀ ја рефлектира температурната стабилност. Модулацијата со голема брзина се потпира на структури со низок капацитет и силни индексно водени структури.
Полупроводничките ласери се карактеризираат со мала големина и висока доверливост, делувајќи како основен извор на светлина за оптичка комуникација, извори на пумпа, печатење и сензори, поддржувајќи минијатуризација и интеграција на системи со ултрабрз режим заклучен.
