840nm 20mW SLED Широкопојасен извор на светлина

Содржина

1. Воведување на 840nm 20mW SLED широкопојасен извор на светлина

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Стандардна дополнителна опрема

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и одржување

12. Обезбедување квалитет и услуга по продажбата

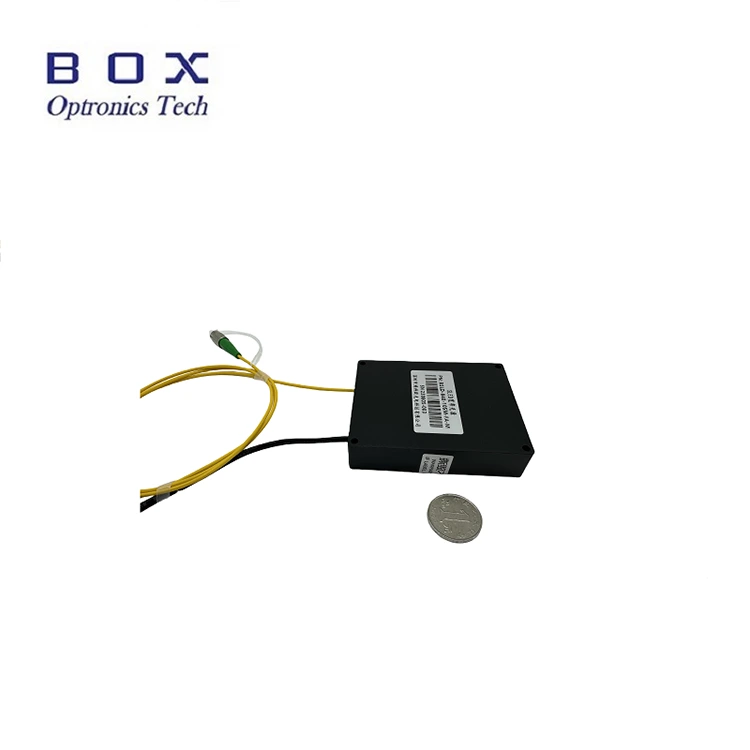

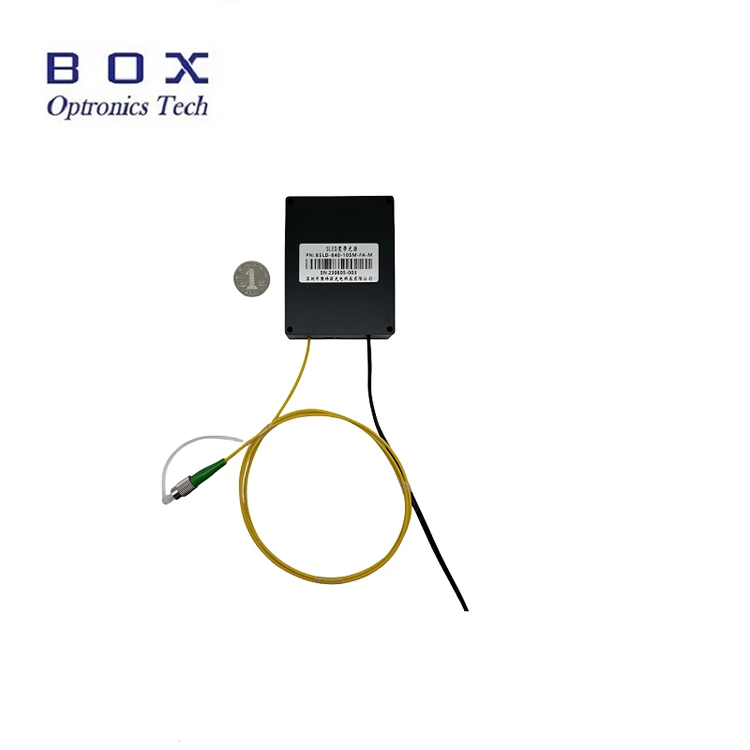

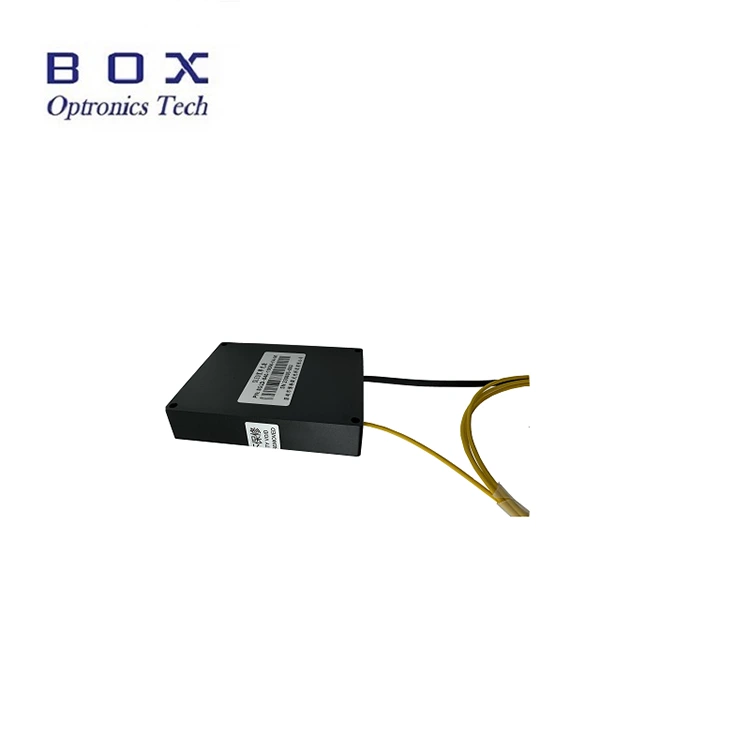

Вовед во производот

Ова е 840 nm 20mW SLED широкопојасен извор на светлина што ја прифаќа технологијата на суперлуминисцентни диоди, со излезна моќност над 20mW, -3dB пропусен опсег над 45nm, рамен спектар, ниско бранување и одлична долгорочна стабилност. Поддржува бенчтоп и модуларни конфигурации со комуникациски интерфејс и софтвер за следење за индустриска и медицинска интеграција. Погоден за индустриски OCT, сензори за влакна и медицински слики. Ве молиме користете го со номинален напон, контролирајте ја температурата и влажноста, обезбедете добра дисипација на топлина, избегнувајте преоптоварување и контаминација на излезот.

Спецификации на производот

Карактеристики на производот

● Ниско спектрално бранување;

● 20mW Висока излезна моќност;

● Двојни конфигурации на модул/клупа со следење на комуникацијата за лесна интеграција;

● Поддржува прилагодување на SM/PM влакна за да одговара на различни оптички системи.

Апликации за производи

● Индустриски ОКТ;

● Офталмолошки ОКТ;

● Системи за калибрација на уреди со влакна и тестирање на пасивни компоненти.

Детали за производот

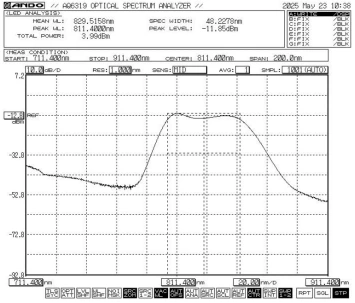

● Типичен спектар: -3dB пропусен опсег Мин.45 / Тип.48

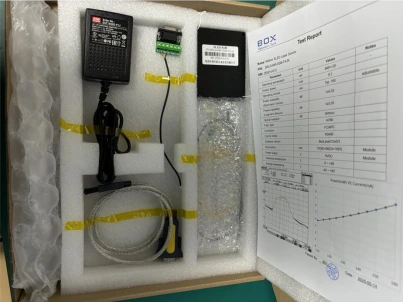

● Стандардна дополнителна опрема

Чекори за работа

Чекор 1.Отпакување: пред склопување, проверете дали сите додатоци се комплетни, вклучувајќи го и модулот за извор на светлина SLED, кабел за податоци за USB, кабел за зелена порта, адаптер за напојување, извештај за тестирање итн.

Чекор 2.Напојување: Поврзано со еднонасочно преклопно напојување или регулирано напојување кое ги исполнува нивните барања за напојување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се испорачува според локалните стандарди за напон.)

Чекор 3.Поврзување излезно влакно: Отворете го капачето за прав на конекторот или прирабницата на влакната, проверете ја завршната страна на влакната и поврзете ги влакната или спојте ги влакната со уредот или мерачот на моќност што треба да се тестира откако ќе потврдите дека нема загадување и оштетување.

Setp4.Поврзете се со компјутерот-домаќин: користете го зелениот приклучок и кабелот за податоци USB-RS485 DB9 за да го поврзете широкопојасен извор на светлина SLED од 840nm од 20mW и компјутерот; компјутерот мора прво да инсталира посебен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS485, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може правилно да се поврзат и да се комуницираат. Прашајте го Box Optronics за возачот.

Чекор 5.Контролен софтвер: Box Optronics обезбедува сериска команда или компјутерски софтвер за контрола на струјата и LD температурата на 840nm 20mW SLED широкопојасен извор на светлина. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)

Чекор 6.По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете ја врската со влакна.

Информации за нарачка

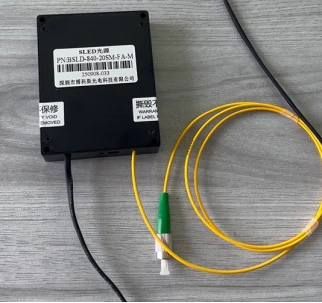

на пр.: BSLD-840-205SM-FA-M

(Информации за нарачка: 840nm 20mW SLED широкопојасен извор на светлина, -3dB пропусен опсег околу 50nnm, со SM CS 780 влакна, пакет модули).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и одржување

l Избегнувајте често приклучување/исклучување на конектори со влакна за да спречите акумулација на прашина и оштетување на крајот.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со детектор за крајно лице со влакна пред поврзувањето. Секогаш поврзувајте/исклучувајте ги влакната без струја за да избегнете изгорување на крајот. Затворете ги неискористените конектори со капачиња за прав.

● Чувајте ја опремата во сува средина без влага.

Обезбедување на квалитет и услуга по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр., молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
