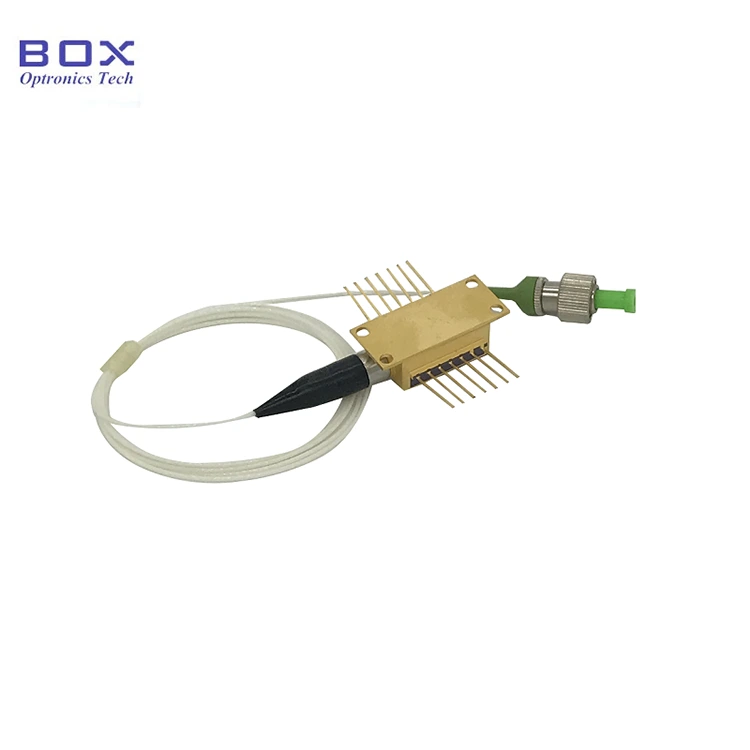

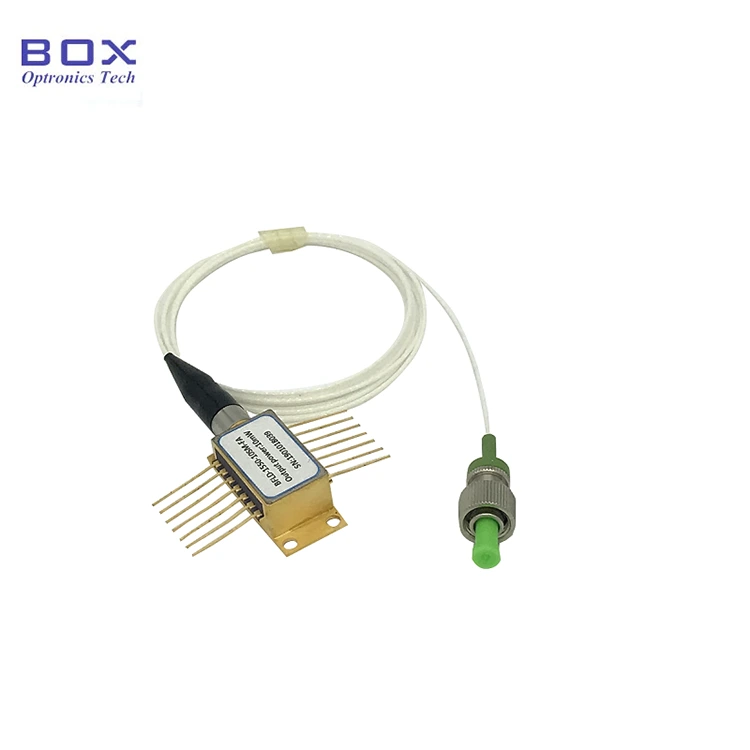

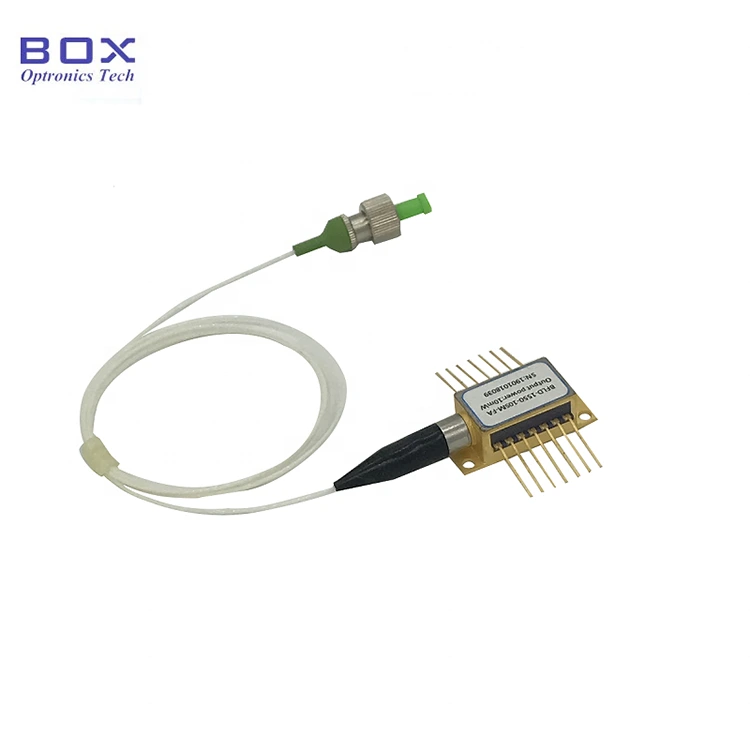

Ласер за пеперутка со висока моќност од 1550nm DFB 40mW

Содржина

1. Воведување на 1550nm DFB 40mW ласер за пеперутка со висока моќност

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за пакување

6. Информации за нарачка

7. Лист со податоци

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Најчесто поставувани прашања

Вовед во производот

Ова е ласер со пеперутка со висока моќност од 1550 nm DFB 40 mW, вграден TEC, монитор PD и термистор. Се одликува со стабилна бранова должина, 40 mW излезна моќност и струја со низок праг. Изборно со SM/PM влакна, широк работна температура и висока доверливост, погодна за комуникација со влакна, оптички инструменти и сензори за влакна. Контролирајте ја струјата на погонот и строго температура и избегнувајте оштетување од прекумерна струја.

Производ Спецификации

Карактеристики на производот

● Мулти-квантна Ласери за добро (MQW) дистрибуирани повратни информации (DFB);

● SM влакна или PM влакна пигтаил;

● Излезна моќност 40mW;

● 14-пински BTF пакет со TEC и Monitor PD.

Апликации за производи

● Оптичко влакно комуникации;

● сензор за оптички влакна;

● Тестирање на оптички уреди.

Производ Детали

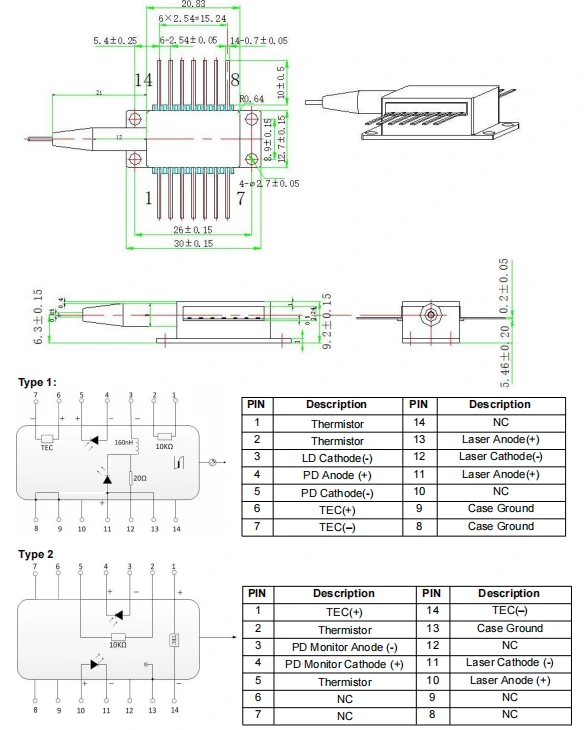

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-1550nm DFB 40mW Висока Power Butterfly ласер

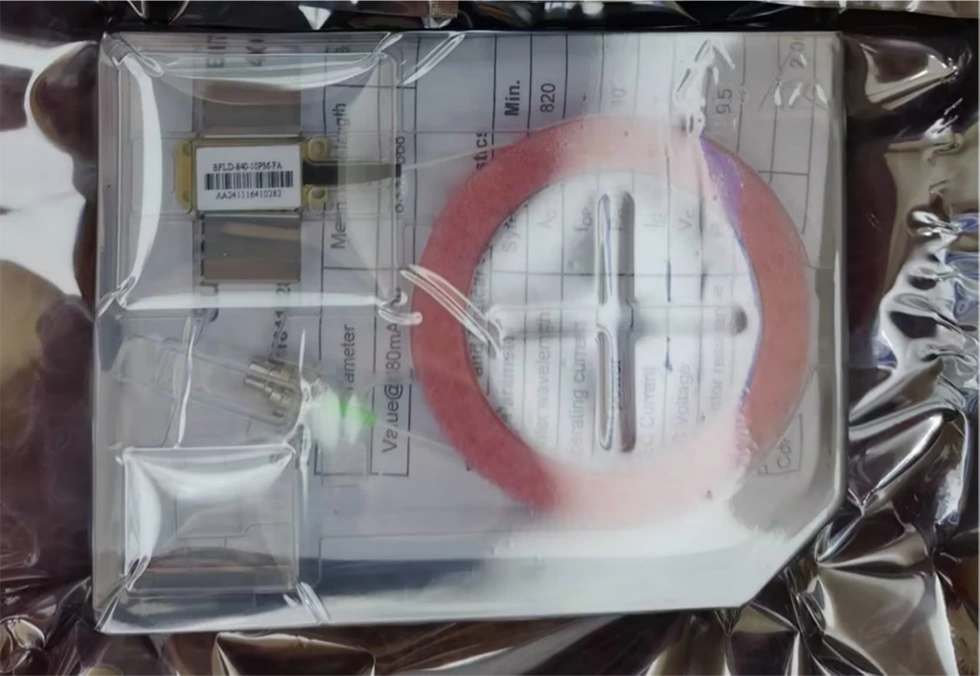

● Пример за пакување

*Самостоен уред без погон; пакет со модули интегриран со драјвер кола е опционална.

Нарачување информации

на пр.: BFLD-1550-40SM-FA1

(Информации за нарачката: 1550nm DFB 40mW Laser Butterfly High Power, SM влакно, FC/APC конектор, телеком пин).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, строго придржување за време на пакувањето се потребни мерки за антистатичка заштита, транспорт и користење. Дополнително, мора да се преземат мерки на претпазливост за да се спречи пренапони на напојувањето, бидејќи неуспехот да се стори тоа може да резултира со трајно оштетување на уред (на пр., обезбедување на соодветно заземјување на опремата и носење антистатик лента за зглоб).

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно заземјена.

l За време на процесот на напојување, никогаш не применувајте голема струја директно, како ова ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот, а потоа постепено зголемување на струјата во мали се зголемува додека не се достигне посакуваното ниво.

l Пред да ги вклучите сите компоненти, прво активирајте го ладилникот и потоа продолжете со чекорите за постепено напојување за да спречите прегревање на чипот и преоптоварување.

Најчесто поставувани прашања

● Дали е можно да се смени бранова должина со прилагодување на струјата? Кој е опсегот?

--Да. Тековната коефициент на бранова должина е 0,01 nm/mA, а температурата бранова должина коефициентот е 0,1 nm/℃. Прилагодливиот опсег на WL е околу ~ центар WL+/- 1 nm.

● Која е ширината на линијата? Дали вие обезбеди тесна ширина на линијата LD?

--3 ~ 5 MHz. 1550 nm Тесна ширина на линијата LD (опционално): помала од 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Која е регулацијата на моќноста опсег?

--10~100%

● Која е брановата должина толеранција?

--+/-3 nm. Помалку е исто така опционално.

● Дали обезбедувате заштита фибер цевка и конектор за влакна?

--Да. 900 ум лабави цевката и FC/APC, SC/APC или други конектори се опционални.
