1532nm DFB BTF ласерска диода

Содржина

1. Воведување на 1532nm DFB BTF ласерска диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

1532nm DFB BTF ласерска диода со централна бранова должина 1532,68nm (ITU CH56), оптичка излезна моќност 10mW. Вграден ТЕЦ и термистор овозможи стабилна работа. За време на работата, поврзете се правилно според дефиниција за извлекување, контрола на струјата и температурата на возење во рамките на номиналната опсег и избегнувајте оштетување на ESD и работа со прекумерен напон.

Производ Спецификации

Карактеристики на производот

● Пеперутка пакет, вграден ТЕЦ;

● Широка температура сигурност; 

● Високо доверливост, брз одговор, добра стабилност.

Апликации за производи

● C2H2 Ацетилен гас сензори; 

● Оптички влакна Комуникација и микробранови фотонски пренос;

● Ласерски пронаоѓачи на опсег.

Производ Детали

● Типичен спектар: 1532,68 nm, +/-0,5 nm толеранција на бранова должина.

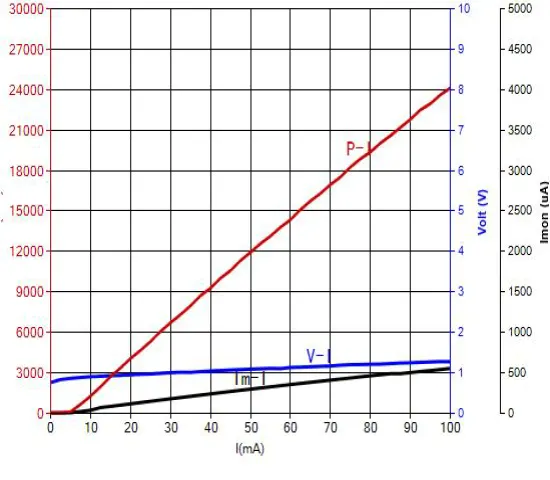

● PIV-1532nm 10mW DFB BTF ласер Диода

● FAQ-1532nm DFB BTF ласерска диода

(1) Што е BTF пакет?

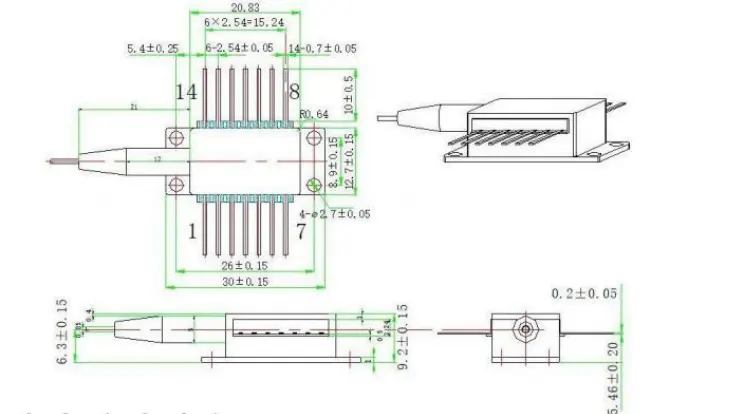

--BTF (Butterfly) пакетот е стандарден 14-пински пакет за пеперутка, најпознатиот формат на пакување од индустриско ниво во оптоелектрониката индустријата. Овој пакет го интегрира ласерскиот чип, контролата на температурата TEC, термистор и фотодиода, кои нудат одлична херметичност и топлинска енергија перформанси на управување. Нема суштинска разлика од стандардот пакување со пеперутка; „BTF“ најчесто се користи како кратенка за „Пеперутка“ во производот именување.

(2) Кои режими на возење поддржува овој производ?

--1532nm DFB BTF ласерска диода поддржува континуиран бран (CW) операција. Се препорачува постојан извор на струја со низок шум (праг струја приближно 5-20 mA, работна струја 50-90 mA), заедно со TEC контролер за стабилизација на температурата (обично поставен на 25℃).

(3) Дали е достапно тестирање на примерокот?

-- Поддржани се тестирање на примероци и пробно производство со мал обем. За масовни набавки, нудиме обемни цени и нивоа на понуди.

Нарачување информации

на пр.: BFLD-CH56-10SM-FA

(Информации за нарачката: 1532nm DFB BTF ласерска диода, 10mW излезна моќност, со SM влакна, FC/APC конектор, тип 1 пин-излез).

Лист со податоци и тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, строго придржување за време на пакувањето се потребни мерки за антистатичка заштита, транспорт и користење. Дополнително, мора да се преземат мерки на претпазливост за да се спречи пренапони на напојувањето, бидејќи неуспехот да се стори тоа може да резултира со трајно оштетување на уред (на пр., обезбедување на соодветно заземјување на опремата и носење антистатик лента за зглоб).

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Пред да ги вклучите сите компоненти, прво активирајте го ладилникот и потоа продолжете со чекорите за постепено напојување за да спречите прегревање на чипот и преоптоварување.

l За време на процесот на напојување, никогаш не применувајте голема струја директно, како ова ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот, а потоа постепено зголемување на струјата во мали се зголемува додека не се достигне посакуваното ниво.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
