Засилувач на влакна допиран со јтербиум

Содржина

1. Воведување на засилувач на влакна допирани со јтербиум

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и одржување

12. Обезбедување квалитет и услуга по продажбата

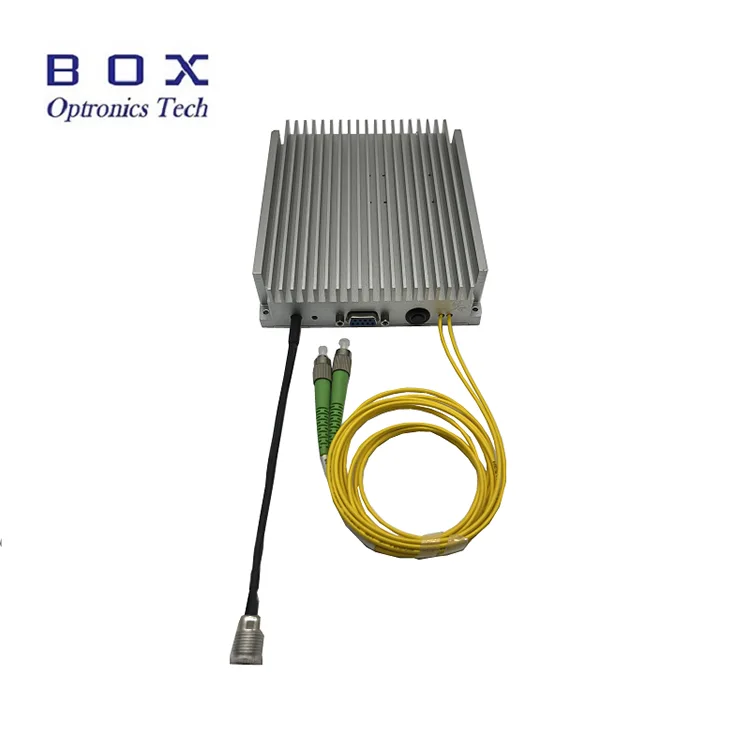

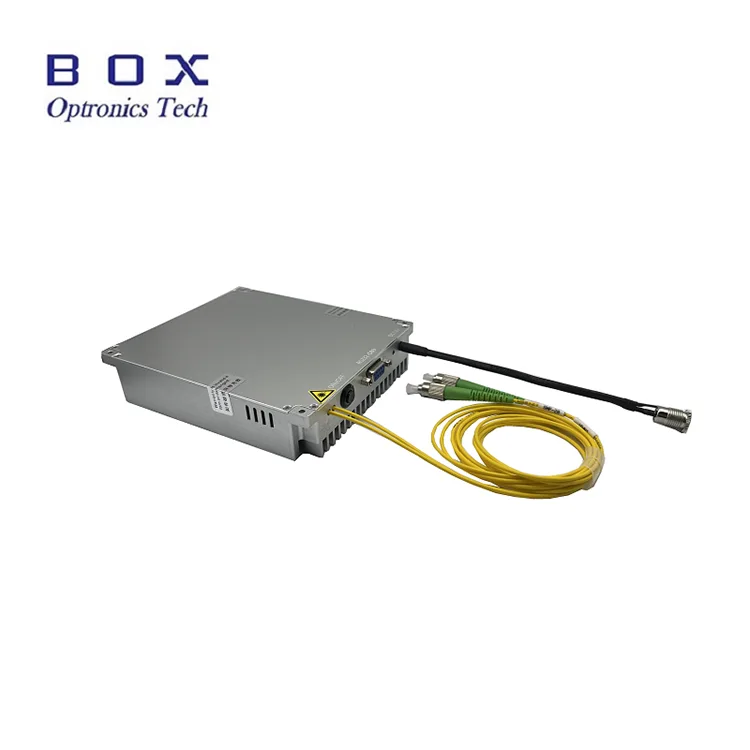

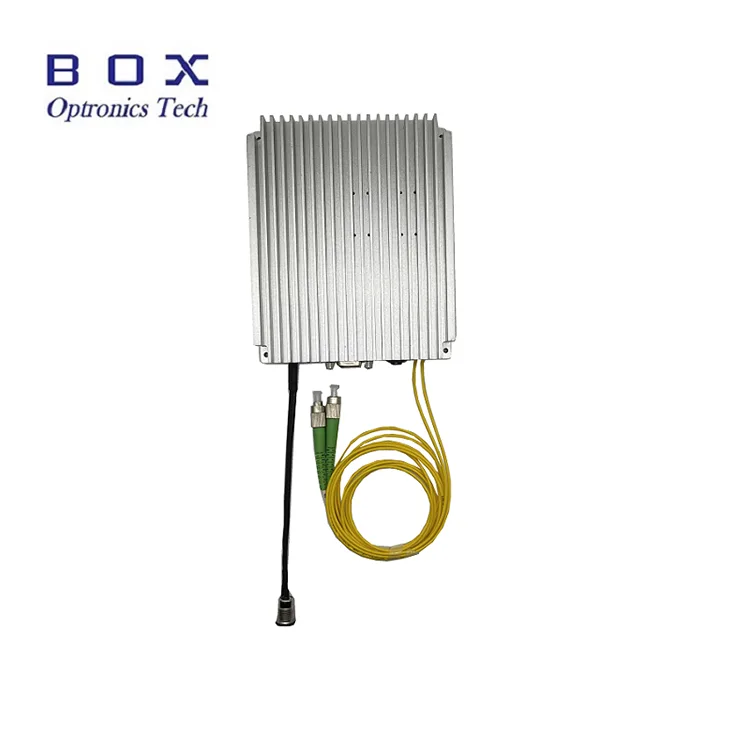

Вовед во производ-Засилувач на влакна со допирана јтербиум

Засилувачот на влакна со допирање на јтербиум (YDFA) користи ласер со полупроводничка пумпа за да ги возбуди влакната за засилување со допирање на итербиум, обезбедувајќи ефикасно оптичко засилување во опсегот на бранова должина од 1030–1080 nm. Засилувачот нуди опционална и континуирано прилагодлива заситена излезна моќност со 17/20/23/25/26/27/30/33/37/40 dBm, со голема добивка, низок шум и стабилни излезни перформанси.

Достапен и во конфигурации на клупа и во компактен модул, YDFA поддржува контрола на предниот панел, сериска комуникација и работа со софтвер со компјутер, што го прави погоден за апликации како што се ласерско засилување од 1064 nm во научни истражувања, индустриски ласерски системи, апликации со фибер ласер и прецизни оптички мерни системи.

Спецификации на производот-Засилувач на влакна со допирана јтербиум

Карактеристики на производот-Засилувач на влакна со допирана јтербиум

● Широк опсег на бранови должини;

● Висока излезна моќност до 40 dBm;

● Бројка со низок шум;

● Hi1060 или PM980 изборно.

Апликации за производи-Засилувач со влакна допиран со јтербиум

● Нелинеарна оптика; л

● Микробранова фотоника;

● Кохерентни LiDAR системи.

Детали за производот-Засилувач на влакна допиран со јтербиум

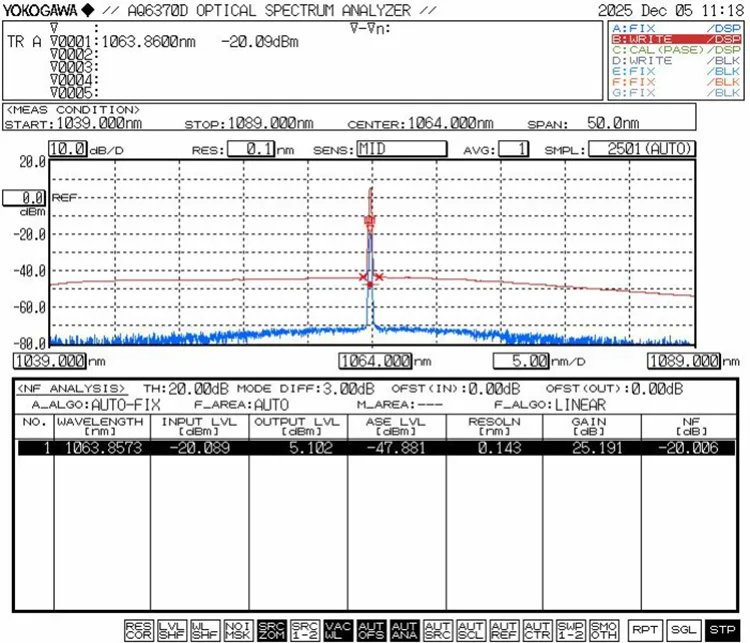

● Оптички спектар на засилен сигнал од 1064nm влезна моќност од 0dBm, 3A

● Нестабилност на напојување@излезна моќност 27dBm, 0dBm влез 1064nm, APC режим

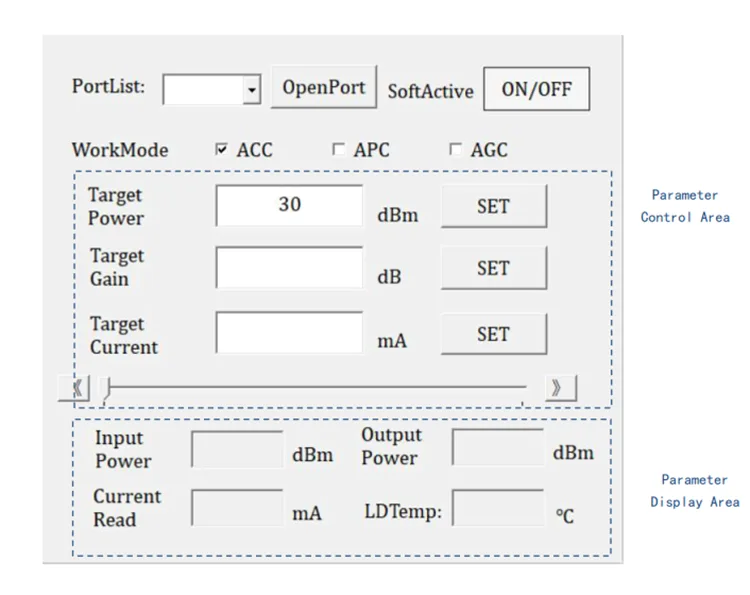

● Софтверски интерфејс за контрола на компјутер

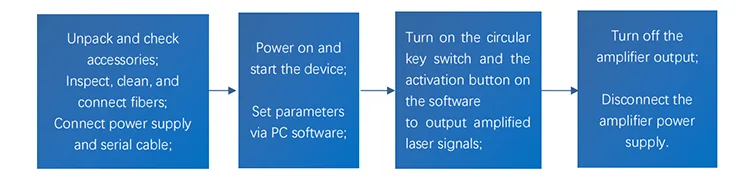

Работни чекори-Засилувач со влакна допиран со јтербиум

Чекор 1. Отпакување и склопување: Пред склопување, проверете дали сите додатоци се комплетни, вклучувајќи го кабелот за напојување или адаптерот за напојување, џемперите со влакна, прирачникот за работа, извештајот од тестот итн.

Поврзете го напојувањето: Засилувачите на клупа може директно да се поврзат со наизменична струја; модуларните засилувачи треба да се поврзат со еднонасочно прекинувачко напојување или регулирано напојување кое ги задоволува нивните барања за напојување.

Користете специјална опрема и алати (инспектор за крајна површина на влакна, комплет за чистење на конектор со влакна) за да ја прегледате и исчистите завршната страна на конекторот за влакна. Само кога е целосно чист, користете џемпери со влакна за да го поврзете изворот на сигнално светло со влезната порта на засилувачот.

Чекор 2. Вклучете го напојувањето на засилувачот, изберете го режимот на работа во софтверот на компјутерот и поставете параметри како излезна моќност или струја на пумпата.

Забелешка: Секогаш кога ќе се вклучи модулот на засилувачот, работниот режим (APC/ACC) и работната струја или излезната моќност на засилувачот се параметарските поставки од последната употреба. Доколку е потребно прилагодување, може да се измени преку софтверот на компјутерот. Засилувачот обично фабрички стандардно се поставува на минимална работна струја и минимална излезна моќност.

Чекор 3. Притиснете го копчето за активирање (ACT) на модулот и кликнете на мекиот прекинувач за активирање (SOFTACTIVE) на софтверот на компјутерот. Во тоа време, ласерскиот сигнал почнува да се засилува и излегува. За време на експериментот, режимот на работа и излезната моќност може да се прилагодат навремено по потреба.

Забелешка: Кога засилувачот е во состојба на емитување светлина (прекинувачот за активирање е вклучен), строго е забрането приклучување, исклучување или поврзување на конектори за скокач со влакна; во спротивно, крајната страна на конекторот за скокач со влакна и самиот засилувач најверојатно ќе бидат оштетени, што ќе доведе до дефекти.

Setp4. По употреба, исклучете го прекинувачот на клучот за активирање (ACT) за да го исклучите излезот на засилувачот, да го исклучите напојувањето и да ја исклучите врската со влакна.

Информации за нарачка-Засилувач на влакна со допирана јтербиум

на пр.: YDFA-27-PM-M

(Информации за нарачката: Засилувач на влакна допиран со јтербиум, излезна моќност од 27 dBm, со влакна PM980, пакет со модули).

Лист со податоци и тестен лист-Засилувач на влакна со допирана јтербиум

Лист со податоци

Тест лист

Услови за понуда и плаќање - Засилувач на влакна со допирана јтербиум

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Засилувач на влакна со допирање на јтербиум со време на олово

Производство: 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународна логистика: 3-5 работни дена.

Забелешки за работа и одржување - Засилувач со влакна со допирана јтербиум

l Засилувачот треба да работи во рамките на номиналната бранова должина на оптички сигнал и опсегот на моќност. Не внесувајте оптички сигнали надвор од наведениот опсег. Погледнете го извештајот за тестирање на производот за специфични параметри.

l Пред да започнете, проверете дали прекинувачот за напојување и клучот се исклучени, а потоа поврзете го напојувањето. При исклучување, прво исклучете го прекинувачот со клучеви и исклучете го напојувањето откако ќе се изгасне индикаторот за излез. Не исклучувајте директно напојување кога засилувачот работи.

l Не се препорачува често приклучување/исклучување на конектори за влезни и излезни влакна, бидејќи може да предизвика контаминација на прашина, зголемено губење на вметнувањето или горење на крајната страна на конекторот за влакна.

● FC/APC конекторот на главната излезна порта е само за тестирање на енергија; строго е забрането да се поврзува со други конектори со влакна. Ако излезното влакно треба да се поврзе со други влакна, се препорачува спојување со фузија со спојувач за фузија на влакна.

● Чувајте го уредот подалеку од влага, прашина и корозија; чувајте го на суво место.

Обезбедување квалитет и услуга по продажбата-Засилувач на влакна со допирана јтербиум

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр. молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, измена или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба за време на транспортот.
