785nm FP пеперутка ласерска диода

Содржина

1. Воведување на 785nm FP пеперутка ласерска диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

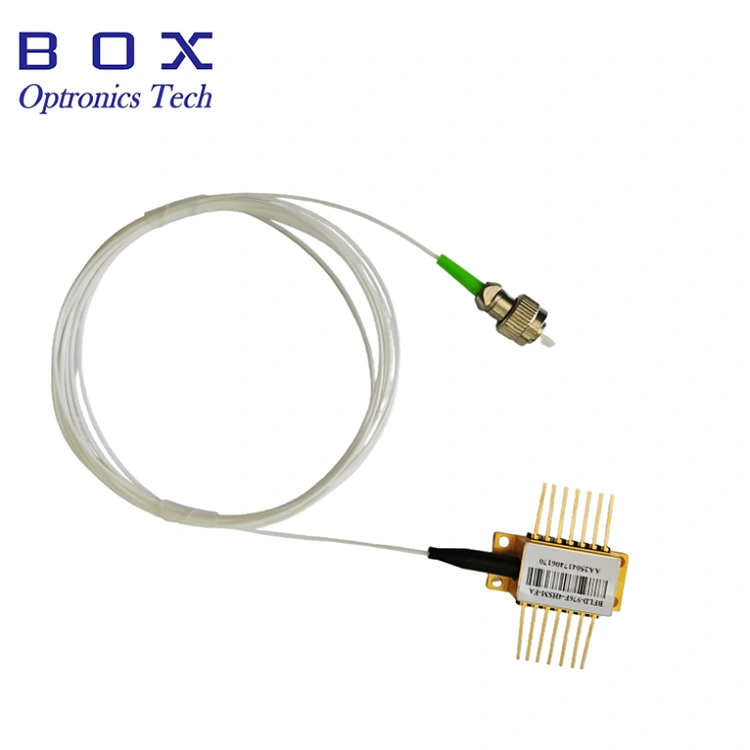

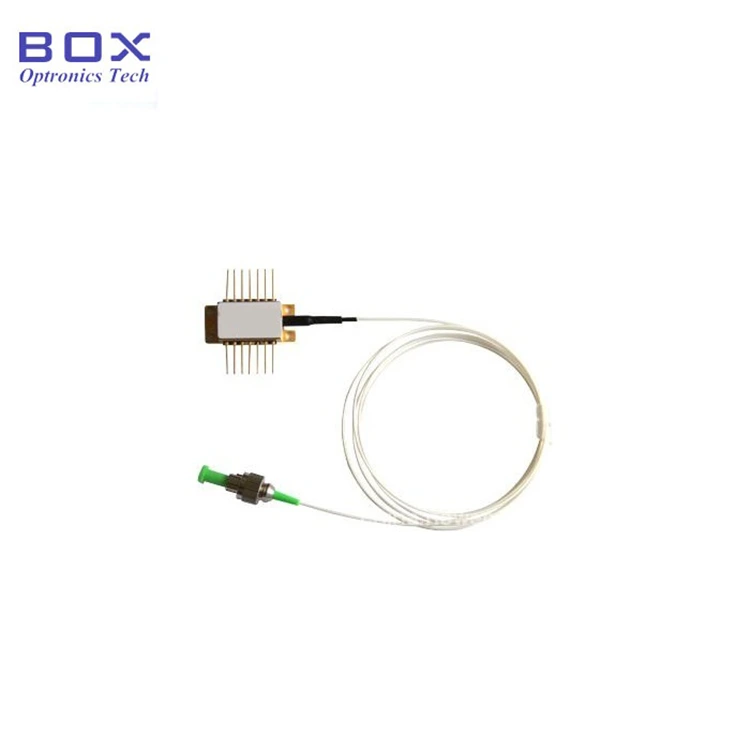

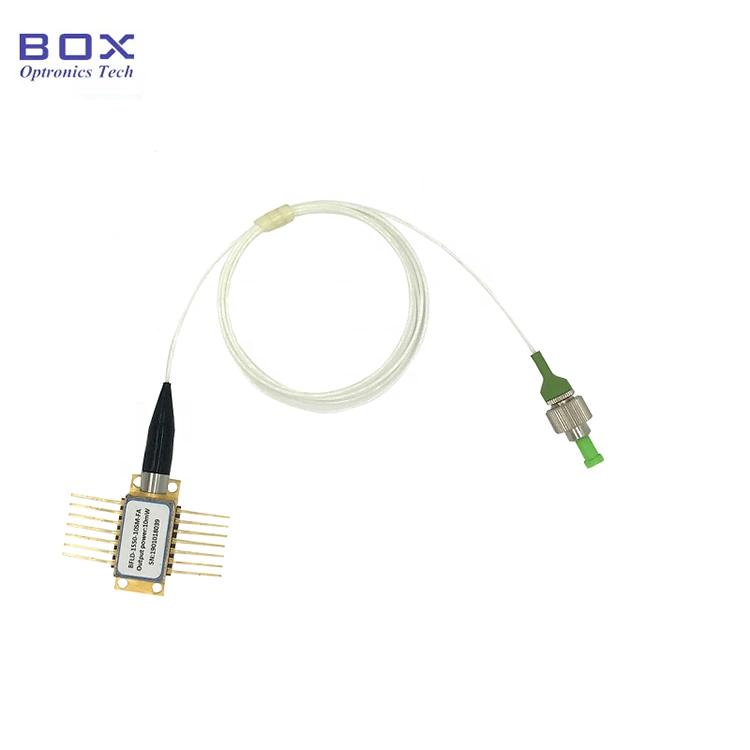

Вовед во производот

Ова е 785 nm FP пеперутка ласерска диода, со горе до 30 mW излезна моќност. Тип на влакна може да биде SM785-HP или PM780-HP и интегрира TEC, монитор фотодиода и термистор. На Заштитната цевка од 900um и FC/APC конекторот се опционални. Доколку игличките бараат лемење, температурата на лемењето не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди. Пакет со модули/клупа со коло за возачи, Достапна е излезна моќност од 50 mW.

Производ Спецификации

Карактеристики на производот

● SM785-HP или PM780-HP влакна;

● Излезно напојување до 30 mW;

● 14-пински BTF пакет со TEC, термистор и Следете го ПД.

Апликации за производи

● Извор на светлина;

● Сензор со оптички влакна систем;

● Обработка на материјал.

Детали за производот

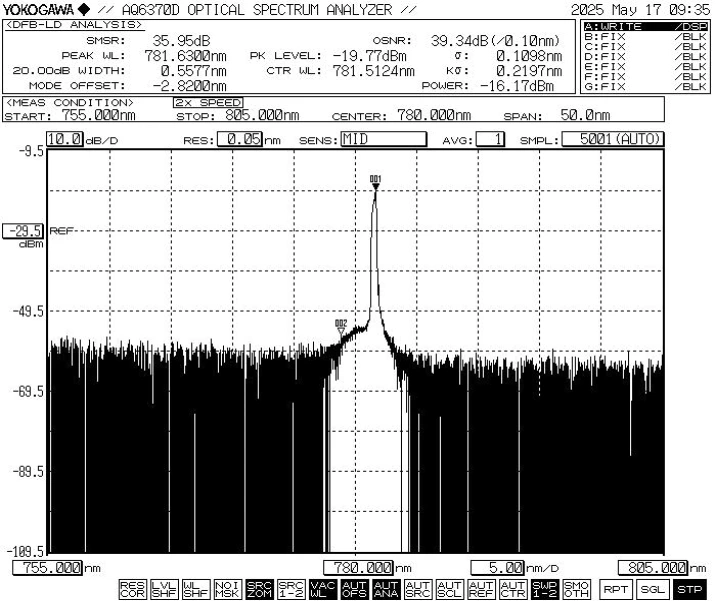

● Типичен спектар: 785nm, WL толеранција +/-10nm.

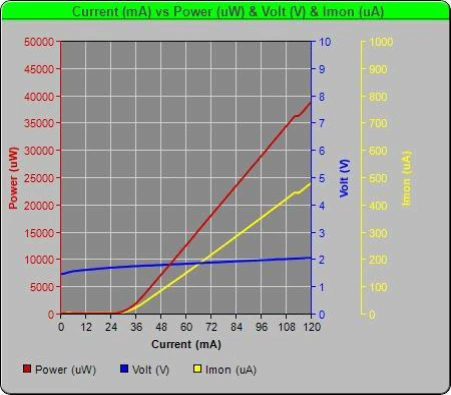

● Ласерска диода со пеперутка PIV-785nm 30mW FP

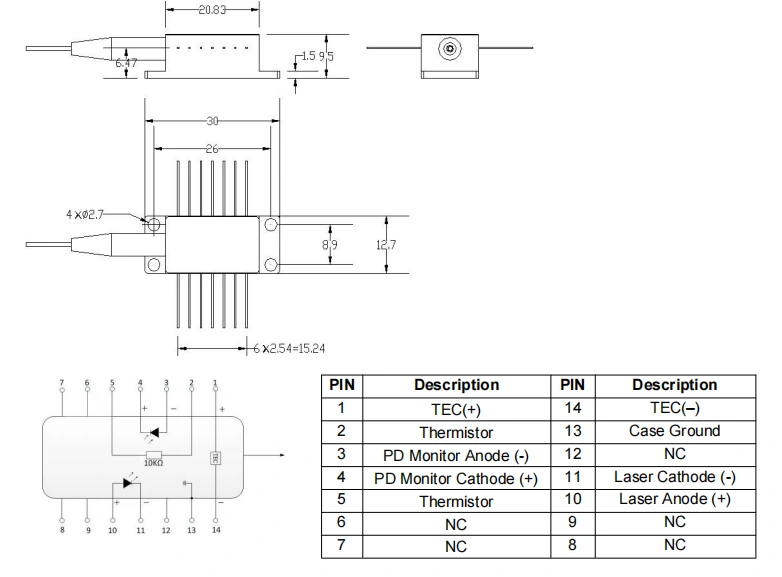

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-785nm FP Пеперутка Ласерска диода

● Стандардна галантерија

*Самостоен уред; нема вграден драјвер (пакет на модули со драјвер колото е опционално).

Нарачување информации

на пр.: BFLD-F785-30SM-FA

(Информации за нарачката: 785nm FP пеперутка ласерска диода, излез од 30 mW моќност, SM Hi780 влакна, FC/APC конектор, пин за пумпа).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа

l Опасност од ласерско зрачење: Кога уредот е во функција, емитува ласерски зрак со висок интензитет. Не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● ESD заштита: Овој уред е електростатички осетливи. Затоа, мора да се преземат строги антистатички мерки за заштита да се придржуваат за време на пакувањето, транспортот и употребата. Дополнително, треба да се преземат мерки на претпазливост за да се спречат пренапоните на напојувањето, бидејќи тоа не се прави може да резултира со трајно оштетување на уредот (на пр., да се обезбеди соодветна опрема заземјување и носете антистатички ремен на зглобот).

● Ракување со влакна и уреди: оптички влакната се кревки. Не влечете го уредот користејќи влакна. При вметнување или вадејќи го уредот од штекерот, не притискајте или влечете го ракав на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се подигнат истовремено за време на инсталацијата или отстранувањето.

● Барања за лемење со иглички: ако игличките треба да се залеме, температурата на лемењето не смее да надмине 260°C, а на времето на лемење не смее да надмине 10 секунди. Посветете посебно внимание на следново: за време на процесот на лемење, уредот мора да биде во ненапојување состојба, а рачката за лемење мора да биде правилно заземјена.

● Ракување со напојување: За време на вклучувањето процес, никогаш не применувајте висока струја директно, бидејќи тоа може да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот и потоа постепено зголемувајте ја струјата во мали чекори до посакуваното ниво се постигнува.

● Секвенца на ладење и напојување: Пред придвижувајќи ги сите компоненти, прво активирајте го ладилникот, а потоа продолжете постепено напојување - чекори за да се спречи прегревање и преоптоварување на чипот.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
