520nm FP пеперутка ласерска диода

Содржина

1. Воведување на 520nm FP пеперутка ласерска диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

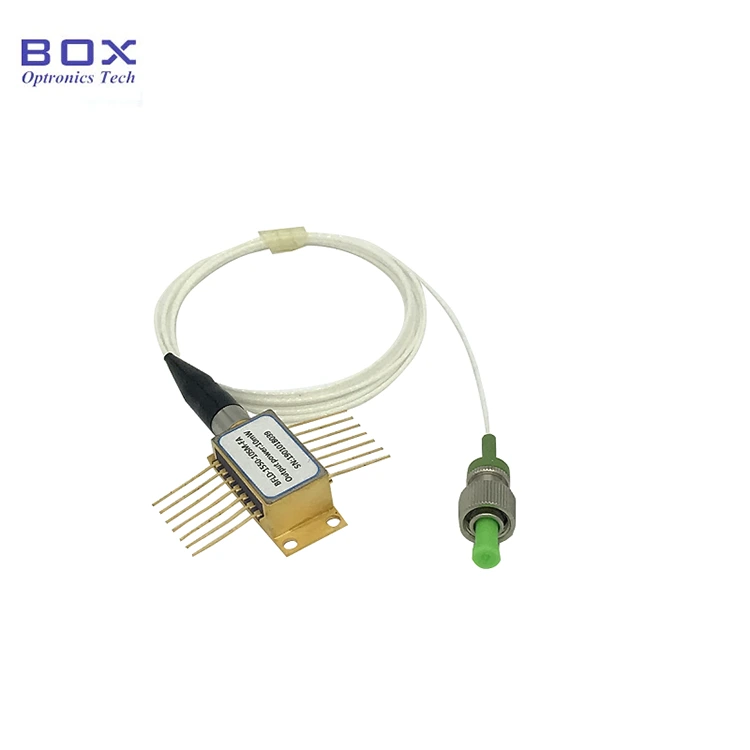

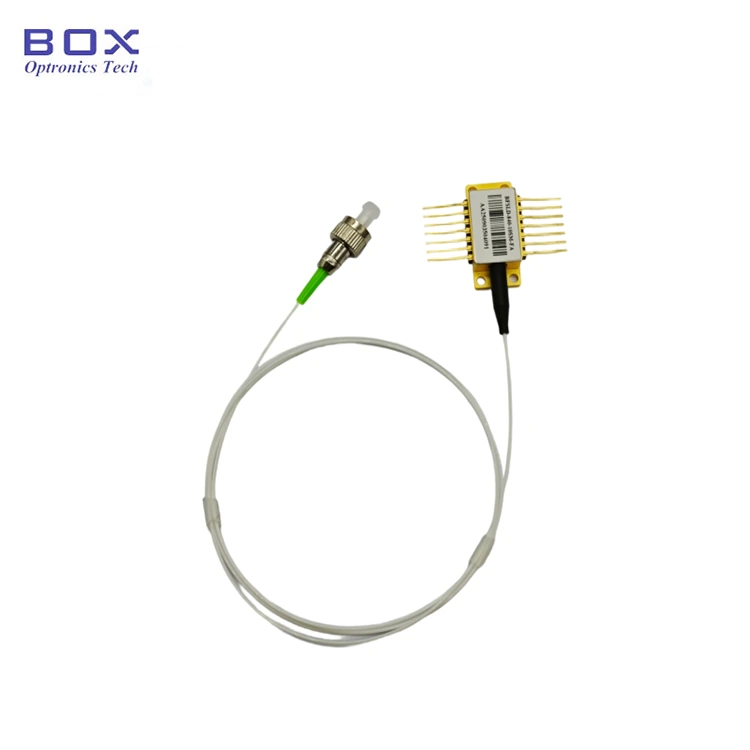

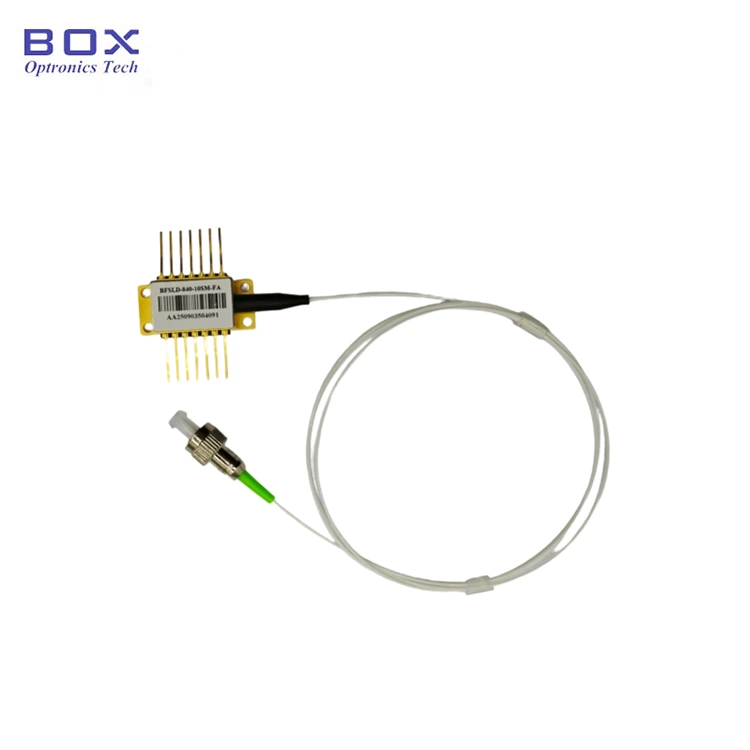

Вовед во производот

Ова е 520nm FP пеперутка ласерска диода со a 14-пински пакет пеперутка. Тоа е ласерска диода Fabry-Pero. Има моќност до 30 mW излезна моќност, и вграден ТЕЦ и термистор. Типот на влакна може да биде SM-460HP или PM-S460-HP влакна. Погоден за оптички инструменти. Доколку игличките бараат лемење, температурата на лемењето не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди.

Производ Спецификации

Карактеристики на производот

● СМ-460 КС или PM-S460-HP влакна;

● Излезно напојување до 30 mW;

● 14-пински BTF пакет со TEC и Monitor PD;

● Видлива зелена светлосна ласерска диода споена со влакна.

Апликации за производи

● Оптички инструменти;

● Пренос со оптички влакна систем;

● Ласерска индикација.

Детали за производот

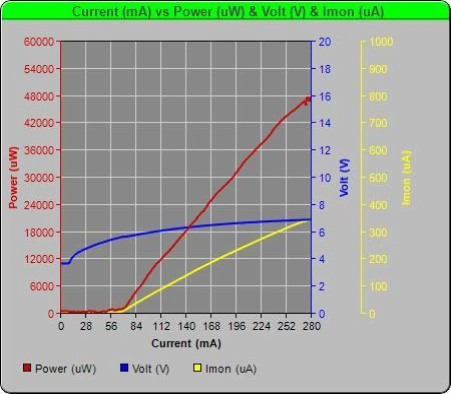

● Типичен спектар: PIV

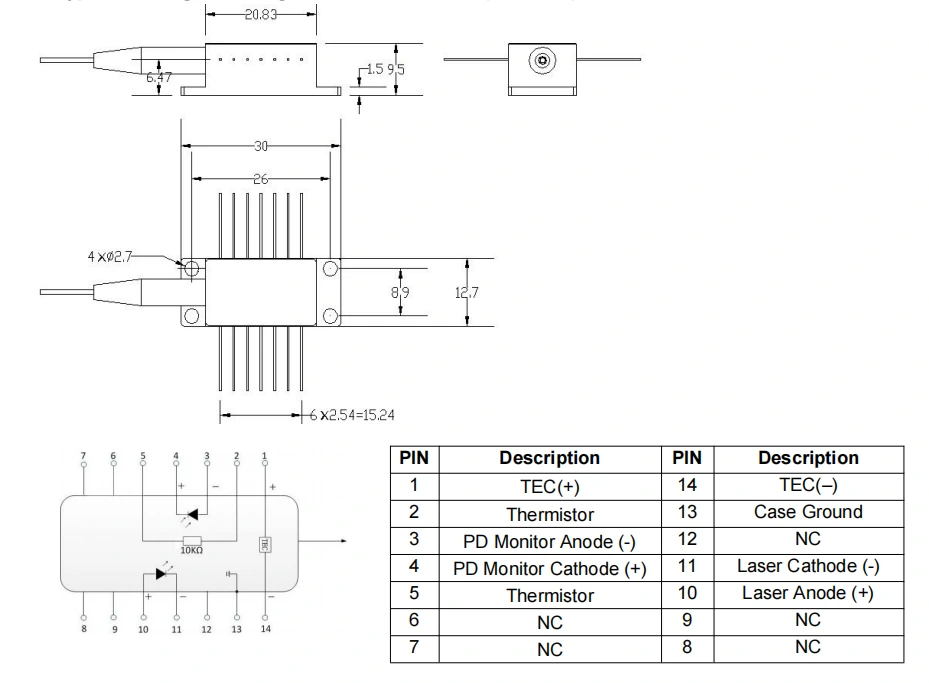

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-520nm FP Пеперутка Ласерска диода

● Пример за пакување

*Самостоен уред; нема вграден драјвер (пакет на модули со драјвер колото е опционално).

Нарачување информации

на пр.: BFLD-F520-30SM-FA

(Информации за нарачката: 520nm FP Butterfly Laser Diode, 14-пински пеперутка пакет, излезна моќност од 30 mW, со SM влакна од 460 КС, FC/APC конектор)

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, строго придржување за време на пакувањето се потребни мерки за антистатичка заштита, транспорт и користење. Дополнително, мора да се преземат мерки на претпазливост за да се спречи пренапони на напојувањето, бидејќи неуспехот да се стори тоа може да резултира со трајно оштетување на уред (на пр., обезбедување на соодветно заземјување на опремата и носење антистатик лента за зглоб).

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.

l За време на процесот на напојување, никогаш не применувајте голема струја директно, како ова ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот, а потоа постепено зголемување на струјата во мали се зголемува додека не се достигне посакуваното ниво.

l Пред да ги вклучите сите компоненти, прво активирајте го ладилникот и потоа продолжете со чекорите за постепено напојување за да спречите прегревање на чипот и преоптоварување.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.

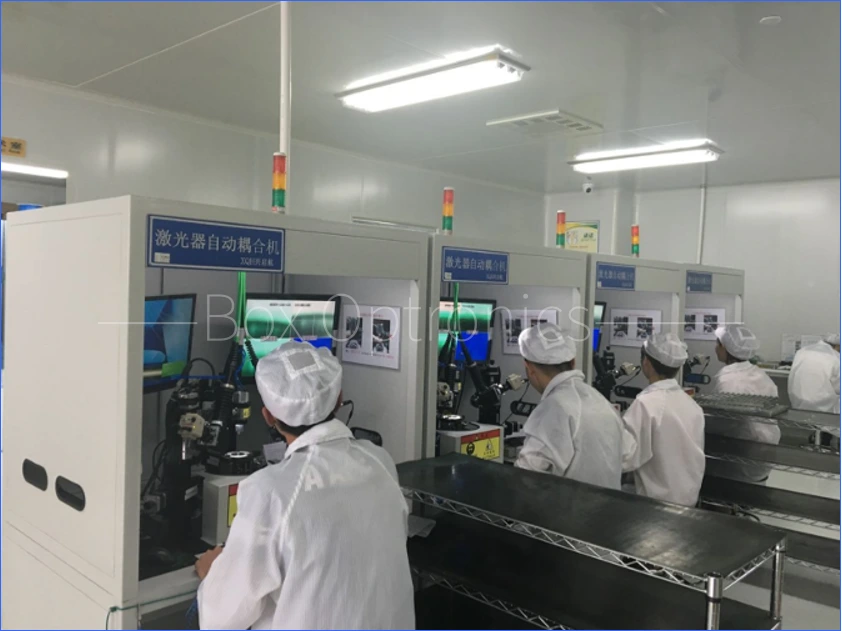

Вистинско производство линија
