Предзасилувач со влакна со ербиум-допиран со C-бенд

Содржина

1. Воведување на Предзасилувач со влакна со ербиум-допиран со C-бенд

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водство

10. Работни чекори

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Дизајнирани се предзасилувачи на влакна со ербиум-допирани со C-бенд да се подобри чувствителноста пред оптичкиот приемник. Предзасилувачот е специјално се користи за засилување на мали оптички сигнали во опсегот на -45 ~ 25 dbm. Типичното засилување на мал сигнал е високо како 35~45dB, а бучавата е помала од 4,5 dB. Тие можат да се користат за засилување на моќноста на ласерот сигнали во опсегот на бранови должини на C-појасот 1530~1565nm. Автоматска струја Контролен (ACC) режим на работа. Наредбите и контролниот софтвер се обезбедени за компјутер операција.

Производ Спецификации

Производ Карактеристики

● Широк опсег на бранова должина-1530~1565nm;

● Низок шум <4,5 dB;

● Екран на допир/DB9 Female(RS232) комуникациски интерфејс за лесно ракување.

Производ Апликации

● Оптички комуникација со влакна;

● Оптички сензор за влакна;

● Влакна ласерски.

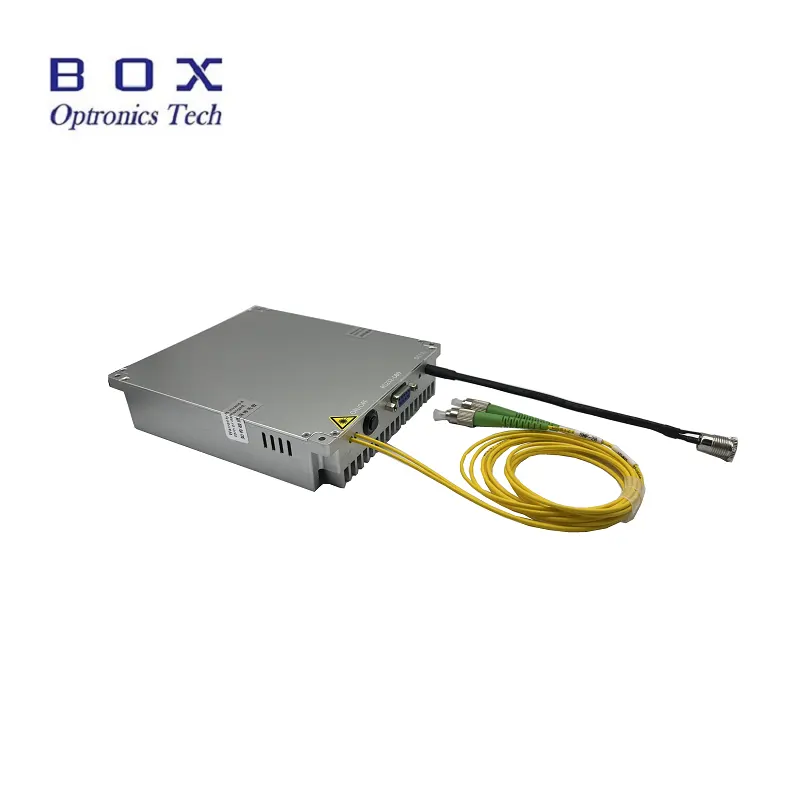

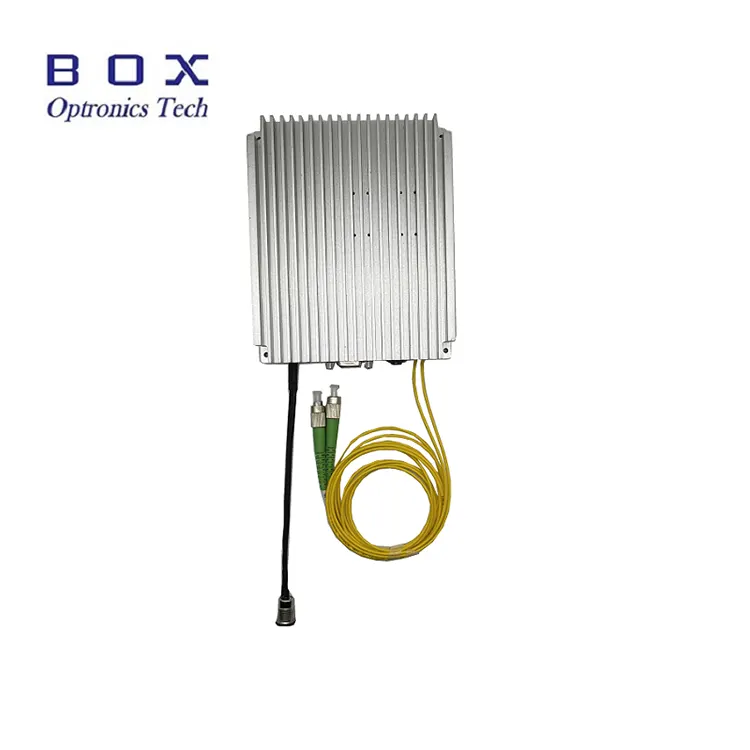

Производ Детали

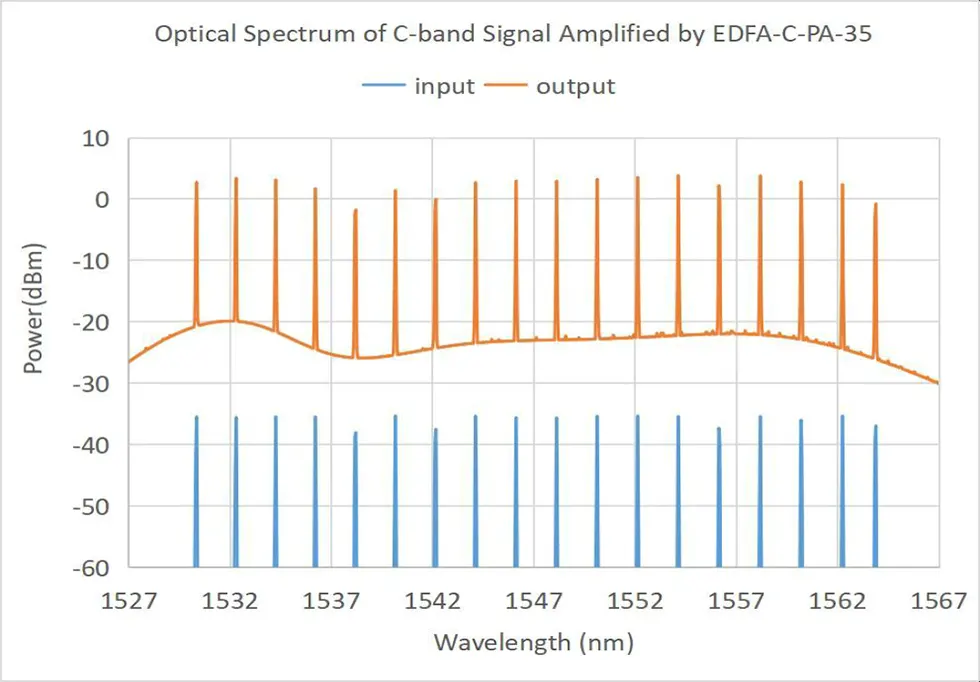

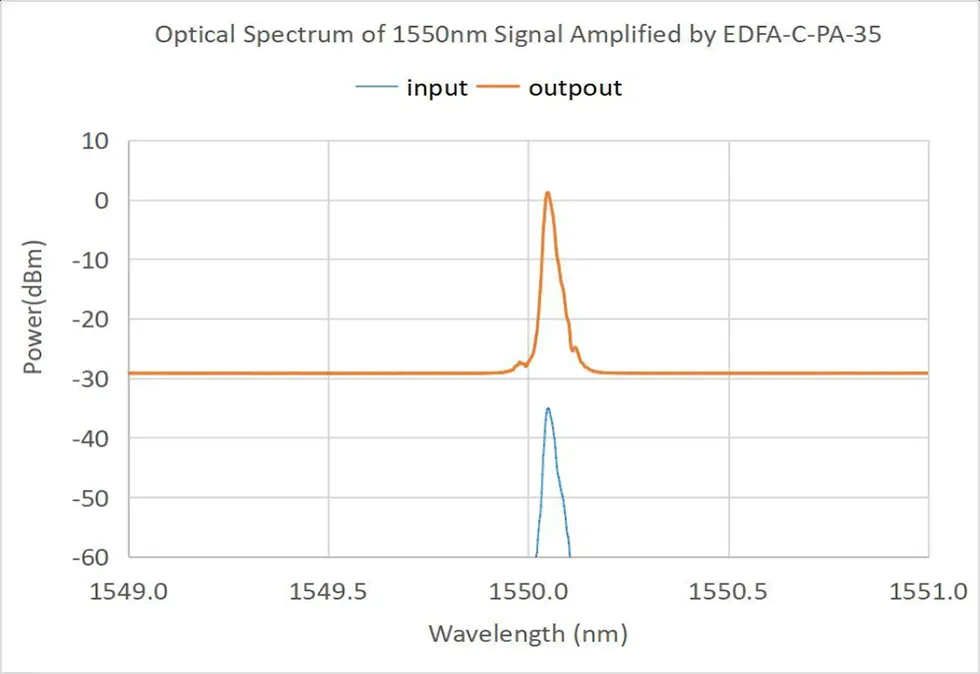

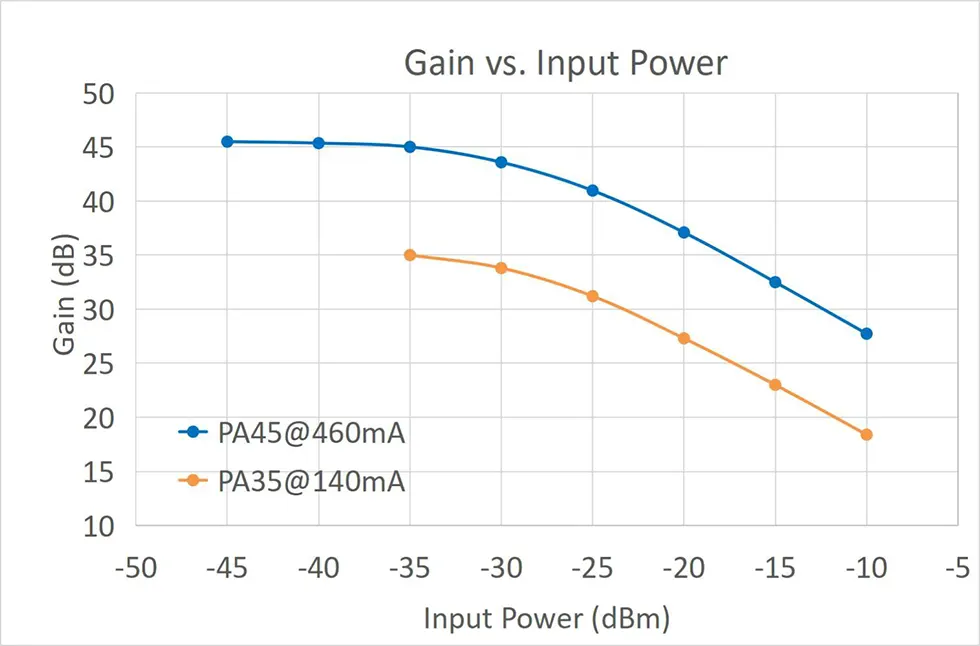

● Типична карактеристична крива

Информации за нарачка

на пр.: EDFA-PA-C-35-SM-M

(Информации за нарачката: Влакна со ербиум допирана со Ц-бенд Предзасилувач, 35dBms мало засилување на сигналот, со SMF-28efiber, пакет на модули).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

Потребни се околу 10-15 работни дена за производство. (Ако има на залиха, ќе биде побрзо испратени.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Чекори

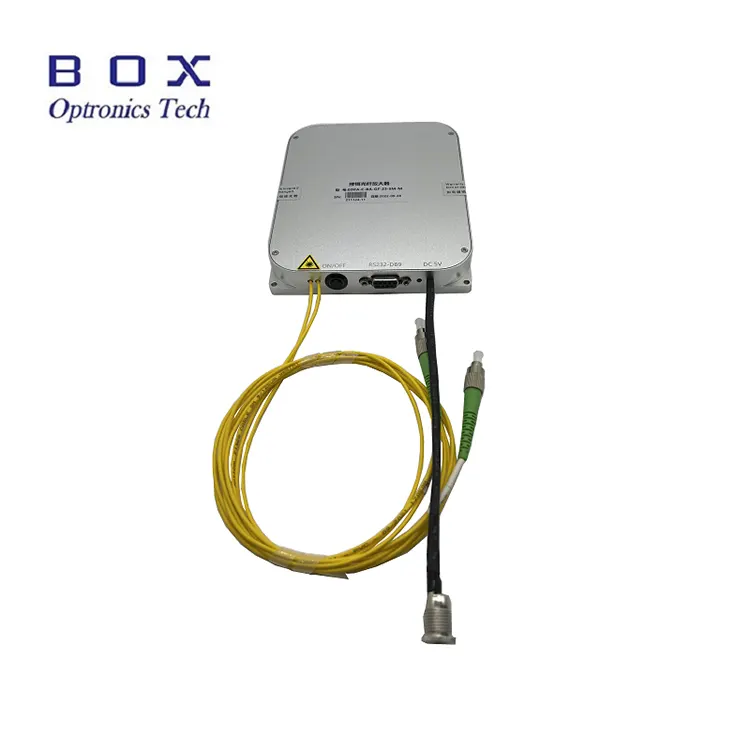

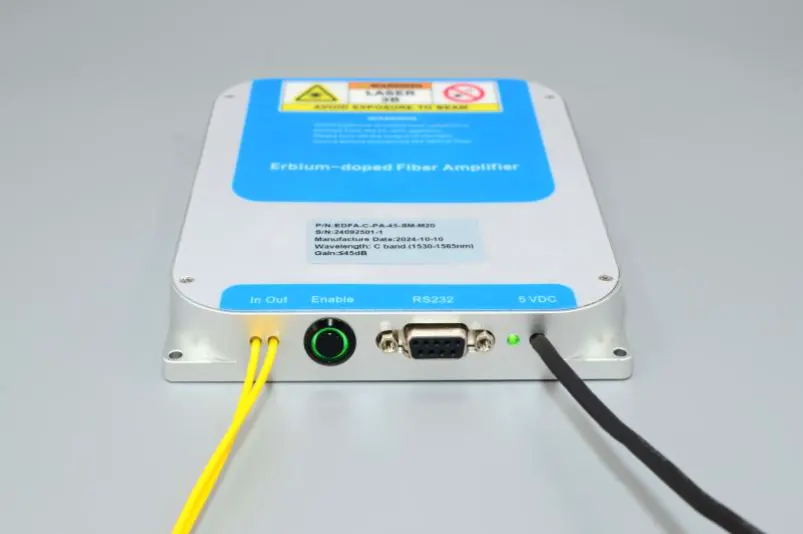

Чекор 1. Изглед: предната страна на EDFA е последователно опремен со влезни и излезни оптички влакна, ан Прекинувач за активирање на излезот за оптичко засилување, комуникација со домаќин на компјутерот интерфејс (стандарден RS232 DB9), индикаторско светло за напојување и кабел за напојување (стандардно DC 5V).

Чекор 2. Напојување: Напојувањето портот е стандардна моќност DC5,5×2,1mm интерфејс и соодветен DC5V DC адаптер за напојување ќе биде обезбеден кога производот ја напушта фабриката. Начинот на поврзување помеѓу адаптерот за напојување и модулот EDFA е прикажан на сликата подолу. Ве молиме задолжително користете го оригинален соодветен адаптер за напојување. Користењето на несоодветен адаптер за напојување ќе предизвика EDFA да не работи правилно или да го оштети EDFA. Во форма на буквата У Може да се обезбеди и линија за напојување со конектор за корисниците да се поврзат со a префрлување на напојување, но треба однапред да се предложи за време на набавка.

Чекор 3. Поврзување на џемпери со влакна: отворено капачето за прав на конекторот за оптички влакна, проверете го крајното лице на влакната и потврдете дека нема загадување и оштетување пред да поврзете друга оптика уреди со влакна или опрема за тестирање. За излезното влакно на EDFA со голема моќност модел, се препорачува да се користи методот на спојување со фузија за поврзување.

Setp4. Дисипација на топлина: Ова Модулот за засилувач со влакна со допинг ербиум генерира одредена количина на топлина. На долната површина на засилувачот (страната без текст) треба да биде блиску контакт со ладилникот, перка за дисипација на топлина или металната површина на дното на шасијата на корисникот. Се препорачува да се постигне соодветно воздушно ладење добар ефект на дисипација на топлина. Препорачаната оптимална работна средина температурата е -5 ~ +35 ℃. Кога на температурата на околината надминува 50℃, на засилувачот во состојба на подготвеност нема да започне. Кога температурата на околината надминува 55℃, на засилувачот во работна состојба автоматски ќе го запре ласерскиот излез и ќе влезе состојба на подготвеност за самозаштита. Кога температурата на околината ќе падне на 50℃, засилувачот автоматски ќе продолжи со излезот.

Чекор 5. Влезна оптичка моќност: Овој засилувач со влакна со допирање на ербиум нема услов за праг за моќноста на влезниот оптички сигнал. Кога просечната моќност на влезот оптички Сигналот е намален на речиси нула моќност, засилувачот сепак ќе ја одржува работна состојба, а излезната порта ќе има спонтана излезна емисија. Меѓутоа, за да се добие поидеален ефект на засилување и однос сигнал-шум, се препорачува да се контролира влезната оптичка моќност во опсегот на моќност опишани во тест листот или спецификацијата на производот.

Чекор 6. Контрола на компјутер домаќин: Овој засилувач е модуларен производ и треба да се комбинираат со посветен компјутерски софтвер за домаќини за прилагодување и следење на работна состојба и работни параметри на EDFA. Компјутерот на корисникот треба да ја инсталирате програмата за двигател на сериската порта USB-232 и компјутерот-домаќин EDFA контролен софтвер обезбеден од нашата компанија. Драјвер за сериска порта USB-232 програмата мора да се инсталира, инаку софтверот на домаќинот компјутер не може да се поврзе и нормално комуницирајте со модулот EDFA. Треба да се напомене дека на Програмата за двигател на сериската порта USB-232 треба да биде конзистентна со вистинскиот USB-232 користен кабел за сериска порта. Бројот на верзијата на софтверот на компјутерот-домаќин EDFA софтверот треба да биде конзистентен со бројот на верзијата на софтверот снимен на лист за тестирање на производот.

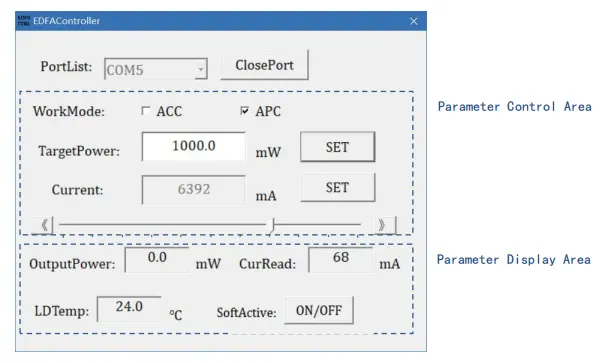

Чекор 7. Домаќински софтверски интерфејс: Информациите што може да се прикажат од софтверот домаќин на компјутерот вклучуваат режимот на работа на засилувачот, целната вредност на излезната оптичка моќност, ласерот на пумпата тековната целна вредност и статусот на следење на температурата.

Чекор 8. Специфична операција: по стартување софтверот домаќин на компјутерот, прво изберете го точниот број на сериска порта во низа на сериски порти PortList, кликнете на копчето OpenPort за да се отвори серијата пристаниште. Во овој момент, прозорците Current Read и LDTemp ќе го прикажат работна струја и температура на пумпата на модулот. Внесете ја оптичката цел вредност на моќноста во прозорецот TargetPower и кликнете на копчето SET. Кога копчето прекинувачот на модулот EDFA и прекинувачот со копчето SoftActive на софтверот се и двете се вклучени, поставката стапува на сила и EDFA има излезна оптичка моќност.

Чекор 9. Контролен режим: Стандардниот модел на овој фибер засилувач поддржува два режими на работа, автоматска контрола на струјата режим (ACC режим) и режим на автоматска контрола на напојувањето (APC режим). Можете да се префрлите помеѓу овие два режими на работа преку опцијата WorkMode. При префрлување, Ве молиме имајте предвид прво да го исклучите прекинувачот со копчето Active. (* Некој засилувач моделите поддржуваат само ACC режим, како што е EDFA-C-PA). Во режимот ACC, внесете ја пумпата моменталната вредност во прозорецот Current и кликнете на копчето SET или директно повлечете левиот и десниот лизгач за да ја поставите тековната вредност на пумпата. Во APC режим, внесете целната вредност на оптичката моќност во прозорецот TargetPower и кликнете на SET копче.

Чекор 10. Активирање на излезот: Кога на Овозможи прекинувач со копчиња на предната страна на модулот и копчето SoftActive вклучете го софтверот и двете се вклучени, поставката стапува на сила и засилувачот има ласерски излез, а индикаторското светло за ЛАСЕР е вклучено. ВКЛУЧЕНО/ИСКЛУЧЕНО копчето ќе се прикаже црвено. Излезната моќност во следењето на параметарот областа ја покажува моменталната вистинска излезна оптичка моќност, CurRead ја покажува струјата струја на пумпата, а LDTemp ја покажува внатрешната температура.

Чекор 11. Исклучување: Прво исклучете го Прекинувач со копче за вклучување/исклучување на страната на засилувачот и копчето SoftActive вклучете го софтверот, кликнете ClosePort за да ја затворите сериската порта, а потоа затворете го софтверот.

Чекор 12. Параметар Меморија: режимот и параметрите поставени од контролниот софтвер автоматски ќе се зачуваат во EDFA модул и имаат функција на меморија за исклучување. Доколку нема потреба изменете ги параметрите на EDFA, не е неопходно да се поврзете со компјутерот домаќин кога повторно го користите.

Забелешки за работа и Одржување

l Ако излезното влакно треба да се поврзе со друго влакно, тоа е се препорачува да се користи спојувач за фузија.

l Кога се вклучува, прво потврдете дека прекинувачот за напојување и клучот се исклучени, а потоа поврзете го напојувањето. При исклучување, прво исклучете го прекинувачот со клучеви, а потоа исклучете го напојувањето по излезот показното светло се гаси. Не исклучувајте директно напојување кога ЕДФА работи.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со a влакно на крајот на лицето детектор пред поврзување. Секогаш поврзувајте/исклучувајте ги влакната без струја за да се избегне горење на крајот на лицето. Конекторите за оптички влакна мора да бидат покриени со капачиња за прашина.

l Не се препорачува често вметнување и исклучување на излезот конектори со влакна за да се избегне контаминација на прашина, што може да доведе до зголемување губење на вметнување или горење на крајната страна на конекторот за влакна.

● Чувајте ја опремата сува и чувајте ја на суво место.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
