Засилувач со оптички влакна со микро-модул C-бенд

Содржина

1. Воведување на Засилувач со оптички влакна со микро-модул C-бенд

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци

8. Услови за понуда и плаќање

9. Време на водство

10. Работни чекори

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

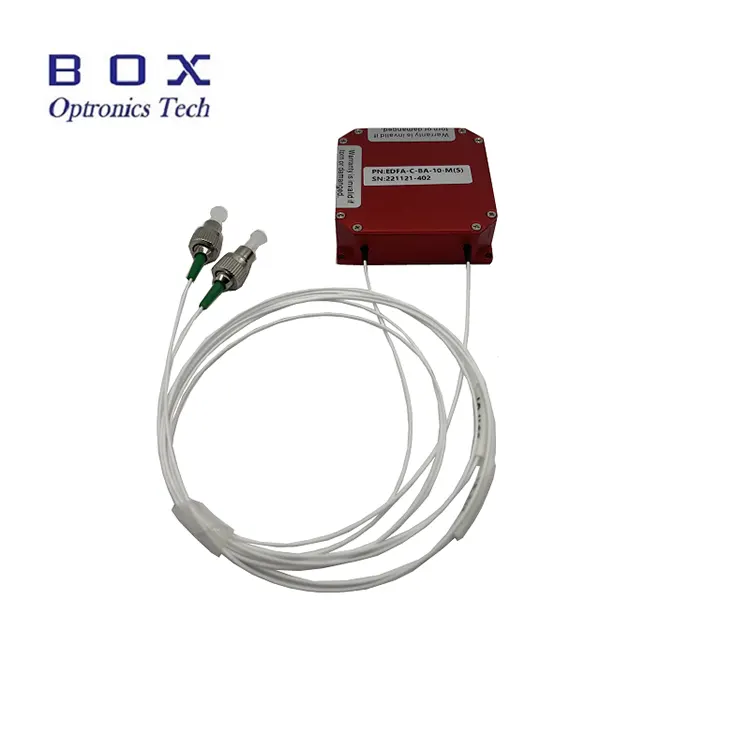

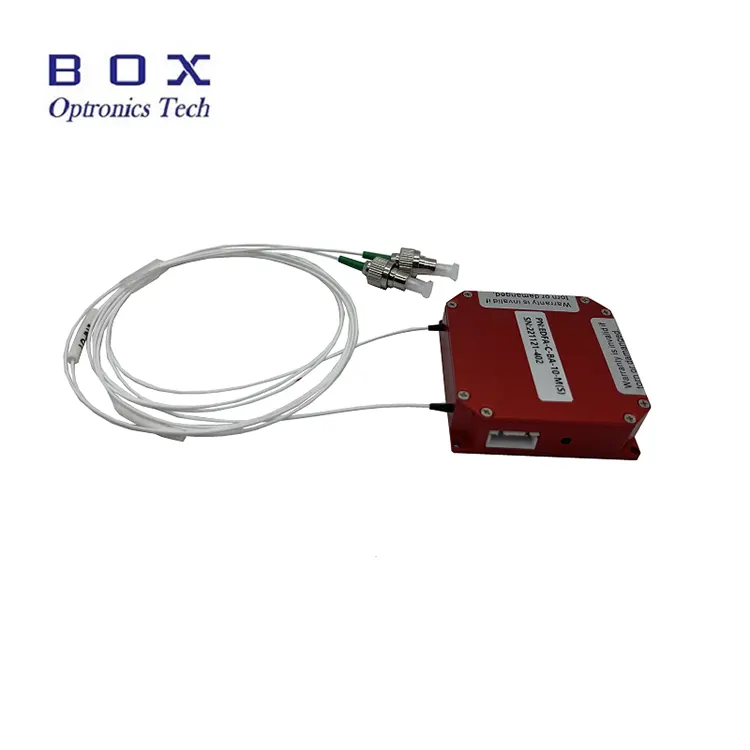

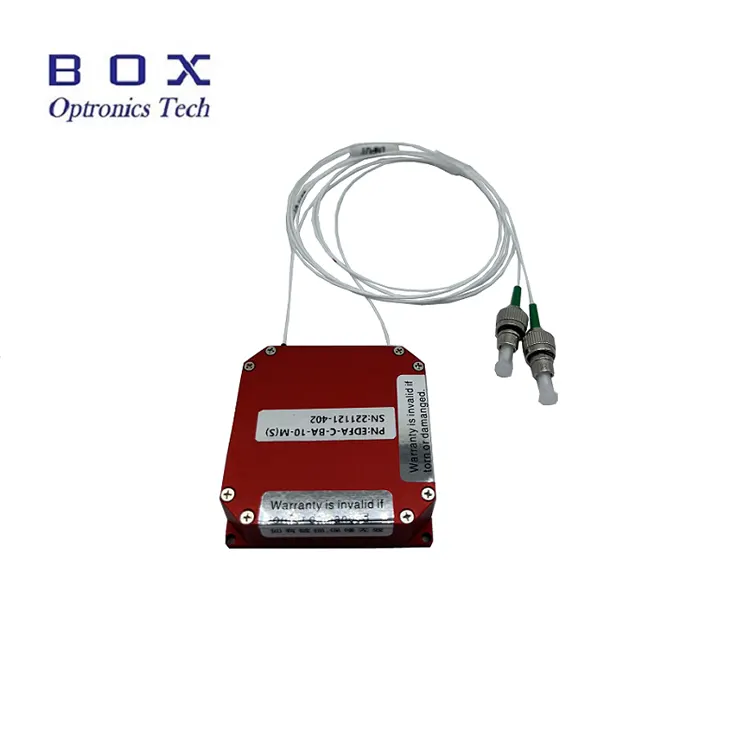

Вовед во производот

Засилувач на влакна со микро-модул Ц-бенд допиран со ербиум Засилувачите се дизајнирани за апликации во ограничени простори. Демензиите се 50(W)×50(D)×15(H)mm или 45(W)×65(D)×10(H)mm опционални. Тие можат да бидат се користи за засилување на моќноста на ласерските сигнали во C-појасот 1530~1565nm опсег на бранова должина. Тие се карактеризираат со висока моќност од 10/13/17/20/23 dBm и низок шум. А Серискиот приклучок за комуникација и кабелот за напојување се обезбедени за работа со компјутер. Кога користејќи ги овие модули, проверете дали крајното лице на влакната е чисто, внимавајте на ласерот ограничувања на влезот и преземете ги неопходните безбедносни мерки на ласер.

Производ Спецификации

Производ Карактеристики

● Широк опсег на бранова должина-1530~1565nm;

● Подминијатура дизајн;

● Низок шум <5 dB;

● RS232/ TTL контролен режим.

Производ Апликации

● Оптички комуникација со влакна;

● Оптички сензор за влакна;

● Влакна ласерски.

Производ Детали

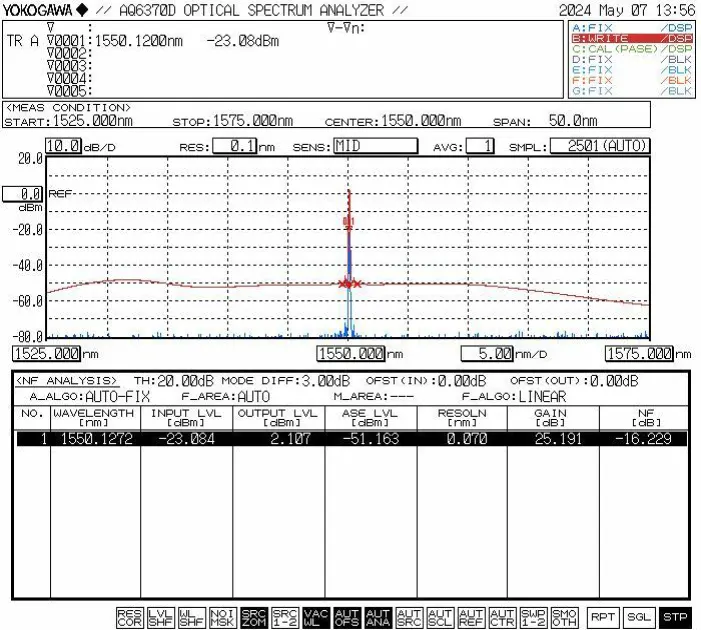

● Типична карактеристична крива

● Дефиниција на пиновите за комуникација (од лево кон десно: 1 до 4):

Нивото на комуникација е во согласност со TTL стандардите. TTL-RS232 потребна е конверзија на ниво за поврзување со компјутер.

Информации за нарачка

на пр.: EDFA-BA-C-23-SM-MIC

(Информации за нарачката: Микро-модул C-бенд Ербиум-допиран Засилувач за засилување на влакна, излезна моќност 23dB, со SMF-28efiber, пакет модули).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

Потребни се околу 10-15 работни дена за производство. (Ако има на залиха, ќе биде побрзо испратени.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Чекори

Чекор 1. Отпакување и склопување

Проверете дали сите додатоци се комплетирани пред склопувањето.

Чекор 2. Поврзување на напојување и оптички влакна Печ кабли

Поврзете го напојувањето; поврзете го сигналното светло со влезот

Чекор 3. Вклучување на засилувачот

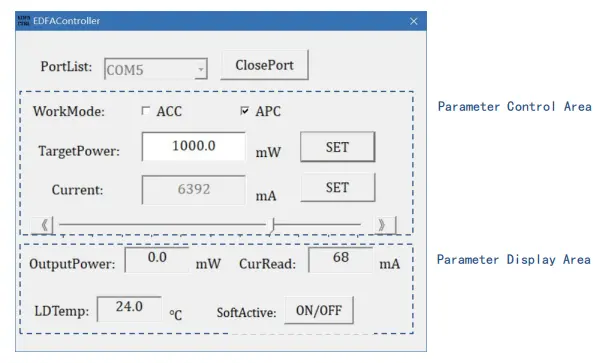

Вклучете ја моќноста на засилувачот. Забелешка: Работната струја и засилување вредностите се параметрите поставени од компјутерот домаќин при последното исклучување и може да се менува преку софтвер доколку е потребно.Строго е забрането приклучување или исклучете ги приклучоците со влакна додека работи ласерот.

Setp4.Shutdown

Исклучете го кабелот за напојување по употреба.

Забелешки за работа и Одржување

l Не исклучувајте директно напојување додека е засилувачот оперативен.

● Чувајте ги конекторите за влакна без прашина за да спречите горење на влакната крајното лице на конекторот. Претходно исчистете го конекторот за влакна со хартија за објектив без прашина поврзувањето, проверете го со инспектор за крајно лице со влакна и поврзете го преку прирабница само откако ќе се потврди чистотата. Во спротивно, крајната страна на конекторот за влакна може да се изгори кога ласерот е вклучен. Обезбедете работа без ласер кога прирабници за поврзување и ставете капачиња за прашина со влакна кога не се во употреба.

● Чувајте ја опремата сува и чувајте ја на суво место.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
