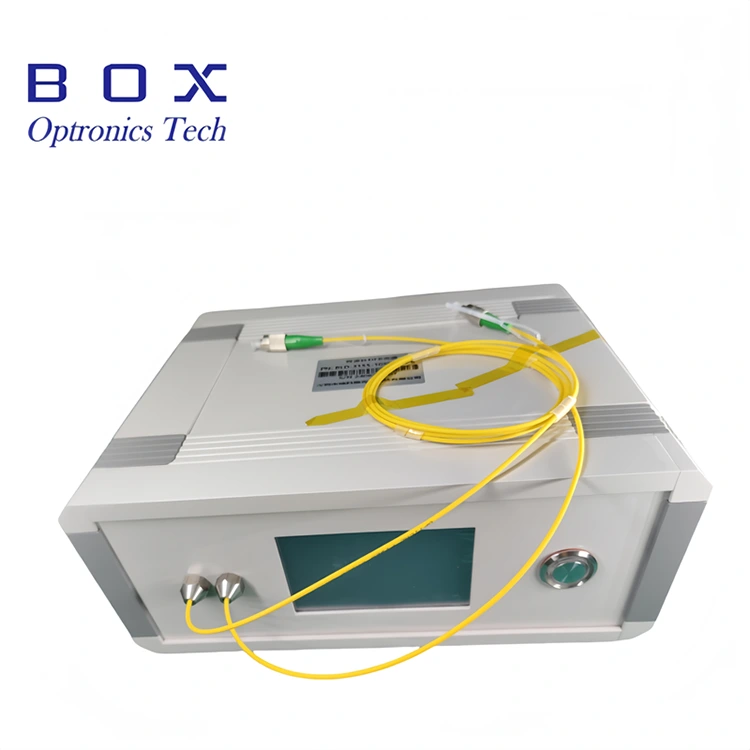

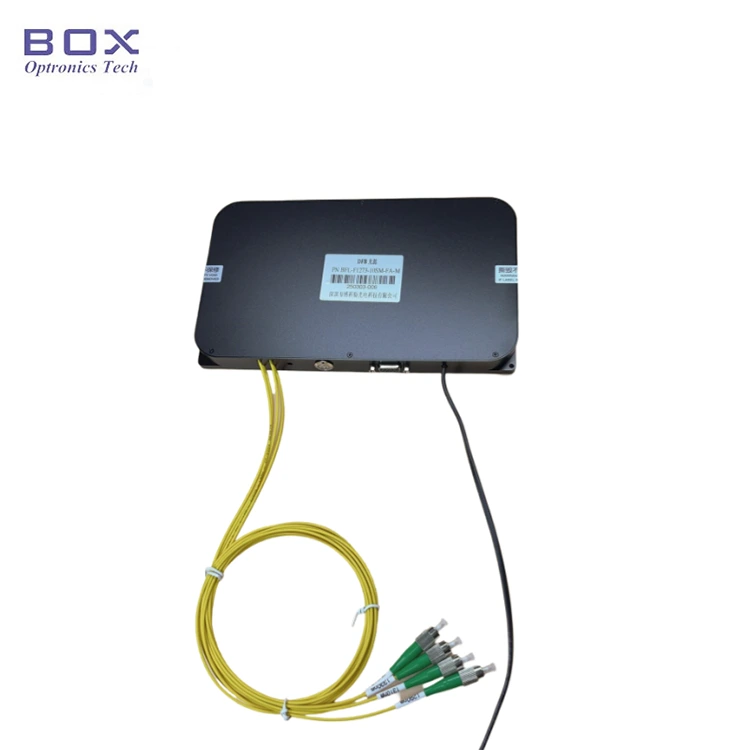

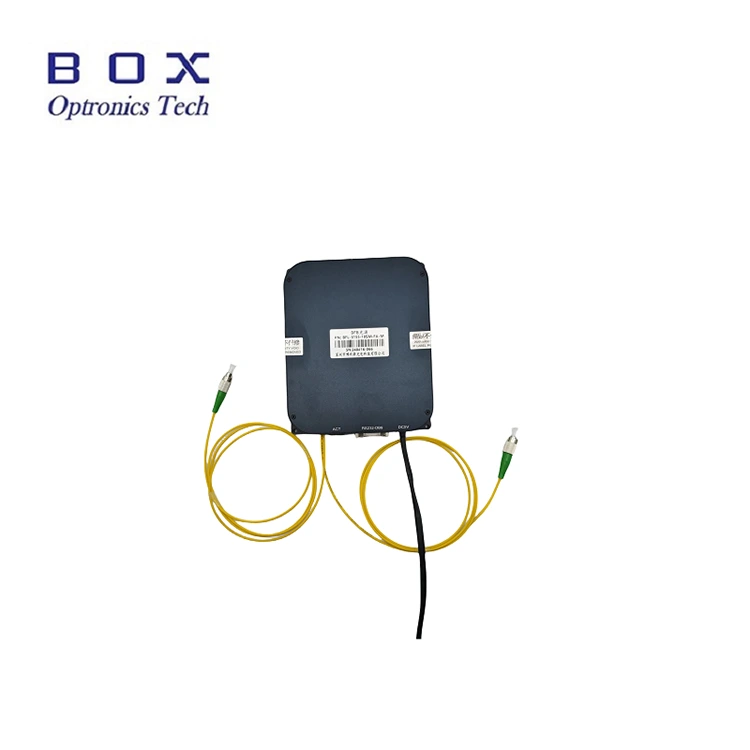

Ова е повеќеканален DFB ласерски извор кој има слободно конфигурабилни бранови должини и работа со континуирани бранови (CW). Достапните опции за бранова должина вклучуваат CWDM (1270~1650 nm), DWDM ITU канали 18~64, LAN-WDM бранови должини, како и специфични бранови должини како 1030 nm и 1064 nm. Производот е достапен во две конфигурации: самостојна десктоп единица или интегрирана модуларна опција; опремени со комуникациски интерфејси и софтвер за следење. Корисниците можат да избираат помеѓу фиксна излезна моќност или конфигурација со напојување прилагодлива. Овој повеќеканален DFB ласерски извор поддржува работа како едноканален извор на светлина или симултан излез низ повеќе канали.
|
Параметар |
Единица |
Двојни канали |
Четири канали |
Забелешка |
|
Работна бранова должина |
nm |
1310/1550 |
1270/1290/1310/1330 |
приспособливи |
|
Изборна бранова должина |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650 nm 1683 nm |
DFB тип |
|
|
Излезна моќност |
mW |
10/20/Друго |
приспособливи |
|
|
Страничен режим Сооднос на потиснување |
dB |
> 30 |
|
|
|
Работен режим |
- |
CW |
|
|
|
Опсег на прилагодување на моќноста |
- |
10~100% |
|
|
|
Краткорочна стабилност (15 минути) |
dB |
≤±0,02 Еквивалентно ≤±0,5% |
|
|
|
Долгорочна стабилност (8 часа) |
dB |
≤±0,05 Еквивалентно ≤±1 ,2% |
|
|
|
Конектор |
- |
FC/APC |
приспособливи |
|
|
Тип на влакна |
- |
Hi1060/SMF-28/PM1550 |
приспособливи |
|
|
Пакет |
мм |
195 (Ш) × 220 (Д) × 120 (В) |
Клупа |
|
|
150 (Ш) × 125 (Д) × 20 (В) |
Модул |
|||
|
Напојување |
V |
AC 110~240V, <20W |
Клупа |
|
|
DC 5V/4A, <15W |
Модул |
|||
|
Потрошувачка на енергија |
W |
≤60 |
|
|
|
Опсег на работна температура |
℃ |
-5 ~+55 |
|
|
|
Температурен опсег на складирање |
℃ |
-40 ~ +85 |
|
|
● Приспособливи бранови должини и излезни моќи;
● Достапни се 2~16 канали;
● Фиксна или прилагодлива излезна моќност;
l Висока излезна стабилност, мала големина и брзо стартување.
● Диференцијална загуба на уредот WDM, AWG, PLC, откривање на повратни загуби;
● Офталмолошки ОКТ;
● Системи за калибрација на уреди со влакна и тестирање на пасивни компоненти.
● Достапни бранови должини (nm):
|
1030 |
1064 |
1270 година |
1290 година |
1310 година |
1330 година |
|
1350 |
1370 година |
1390 година |
1410 година |
1450 година |
1470 година |
|
1490 |
1510 година |
1530 година |
1550 година |
1570 година |
1590 година |
|
1610 |
1625 година |
1650 година |
1683 година |
|
|

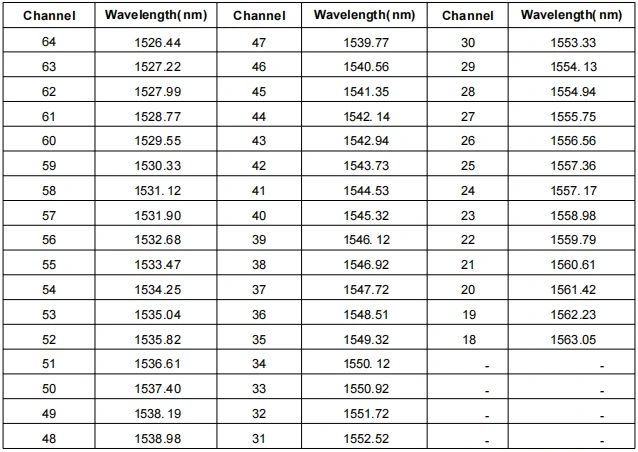

● ITU канал 18~64 бранови должини (мм):

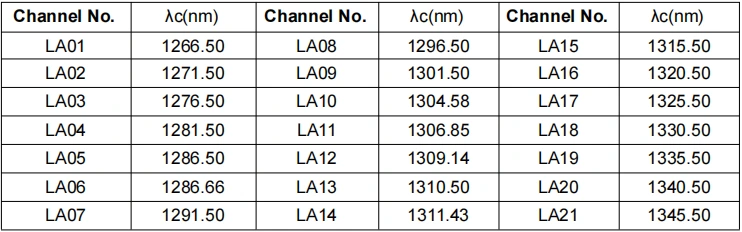

● Бранови должини на LAN-WDM (мм):
Чекор 1. Отпакување: пред склопување, проверете дали сите додатоци се комплетни.
Чекор 2. Напојување: Поврзано со еднонасочно преклопно напојување или регулирано напојување кое ги исполнува нивните барања за напојување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се испорачува според локалните стандарди за напон.)
Чекор 3. Поврзување излезно влакно: Отворете го капачето за прав на конекторот или прирабницата на влакната, проверете ја завршната страна на влакната и поврзете ги влакната или спојте ги влакната со уредот или мерачот на моќност што треба да се тестира откако ќе потврдите дека нема загадување и оштетување.
Setp4. Поврзете се со компјутерот домаќин: користете го USB-RS485 DB9 кабелот за податоци за да го поврзете повеќеканалниот DFB ласерски извор и компјутерот; компјутерот мора прво да инсталира посебен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може правилно да се поврзат и да се комуницираат. Прашајте го Box Optronics за возачот.

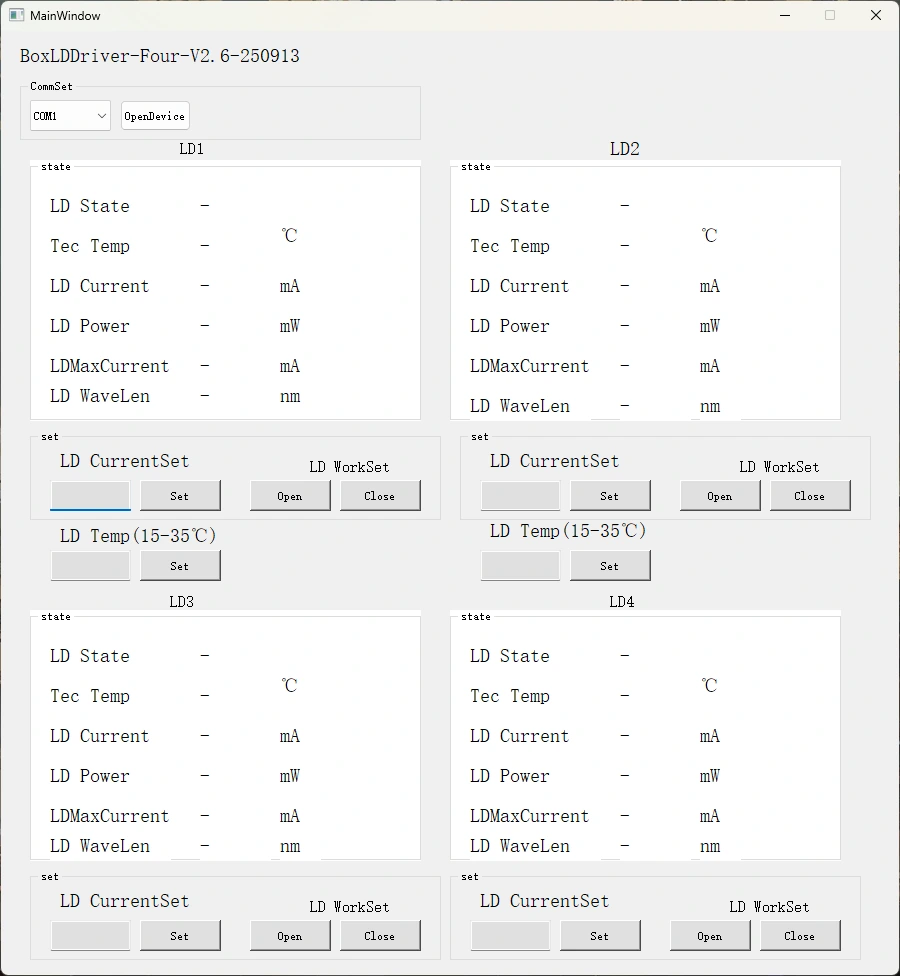

Чекор 5. Контролен софтвер: Box Optronics обезбедува сериска команда или софтвер за компјутер за контрола на струјата и LD температурата на повеќеканалниот DFB ласерски извор. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)
