Преглед на производот-Оптички мерач на енергија

Мерач на оптичка моќност на Box Optronics е оптоелектронски мерен инструмент со високи перформанси, дизајниран за прецизно откривање и анализа на оптичка моќност. Изградени околу висококвалитетни силициум (Si) и фотодиодни детектори на индиум галиум арсенид (InGaAs), нашите мерачи на моќност обезбедуваат прецизни, сигурни мерења низ ултравиолетовите, видливите, блиску инфрацрвените и средните инфрацрвени спектрални опсези.

Серијата вклучува и повеќеканални модели на клупа (PM-MC-4-B5) за лабораториско и производно тестирање, и компактни рачни модели со еден канал (PM-SC-1-HD) за тестирање на терен и калибрација на лице место. Сите единици имаат интуитивни интерфејси со екран на допир, статистичка анализа во реално време (тековна, мин, макс, просек, врв до врв, стандардна девијација) и USB конекција за собирање и анализа на податоци базирани на компјутер. Со заменливи глави на детектори кои поддржуваат различни појаси на бранови должини и опсег на моќност, опционални интегрирани дизајни на сфери за еднообразно собирање зраци и флексибилни додатоци за спојување на влакна (адаптер за голи влакна и адаптер за FC влакна), нашите оптички броила за моќност може да се конфигурираат за да ги задоволат специфичните барања.

Главни карактеристики-Оптички мерач на енергија

● Висока резолуција на мерење: 0,001dB за прецизни отчитувања на моќноста

● Широк опсег на моќност: 1nW~10mW или 10uW~10W

● Покриеност со широка бранова должина: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Повеќекратни фактори на форма: достапни конфигурации за клупа (4-канални) и рачни (1-канален)

● Вградена статистичка анализа на моќност: моментална вредност, минимална, максимална, просечна, врв до врв, стандардна девијација

l Интервал за земање примероци на податоци што може да се конфигурира: 0,1 до 1 секунда

l Интуитивен кориснички интерфејс со екран на допир со приказ во реално време

● USB поврзување со софтвер за домаќин за евидентирање податоци и графичка анализа

● Аналоген излез на напон (0~2,5V) преку BNC/SMA

● Компатибилен со адаптер за голи влакна (BFA) и адаптер за FC влакна (FCA)

● Компактен, груб дизајн погоден и за лабораториски и за индустриски средини

● Мерена несигурност: ±5%

Типични апликации-Оптички мерач на моќност

● Тестирање и карактеризација на оптички компоненти (ласерски диоди, влакна, засилувачи, изолатори)

● Потврда на излезната моќност со ласер и следење на стабилноста

● Порамнување на системот со оптички влакна и мерење на загуби

● Лаборатории за истражување и развој во фотоника и оптоелектроника

● Контрола и тестирање на квалитетот на индустриската ласерска производна линија

● Калибрација и валидација на оптички сензор

● Тестирање на телекомуникациските компоненти (CWDM, DWDM, примопредаватели)

● Образовни и универзитетски оптички лаборатории

● Теренска услуга и калибрација на опремата на лице место

Технички спецификации-Оптички мерач на моќност

Спецификации на детекторот (T=25°C)

Спецификации на единицата домаќин

Спецификации за додатоци

Детали за производот-Оптички мерач на моќност

Што е мерач на оптичка моќност?

Мерач на оптичка моќност е прецизен оптоелектронски инструмент дизајниран да ја мери моќноста на оптичките сигнали, обично од ласери, диоди што емитуваат светлина (LED) или системи за пренос со оптички влакна.

Се состои од две основни компоненти: калибрирана глава на сензорот за фотодиода што ја претвора дојдовната оптичка моќност во електрична струја и дисплеј/процесорска единица што ја засилува, дигитализира и ја прикажува измерената вредност на моќноста во единици како што се вати (W), миливати (mW) или децибели во однос на 1 mW (МВ) (1 mW).

Мерачите за оптичка моќност се основни алатки во истражувањето на фотониката, комуникациите со оптички влакна, ласерското производство и контролата на квалитетот. Тие се користат за карактеризација на ласерски излез, мерење на загуба на вметнување влакна, мерење на излезна моќност и засилување на оптичкиот засилувач и проверка на буџетот за моќност на ниво на системот.

Изборот на материјал за детектор (силикон за видлив/NIR, InGaAs за NIR/SWIR) го одредува опсегот на бранова должина и чувствителноста на инструментот.

Преглед на серијата на производи

Box Optronics нуди модуларна оптичка платформа за мерење на енергија со заменливи глави на детектори и две опции на единицата домаќин, овозможувајќи им на клиентите да конфигурираат систем оптимизиран за нивните специфични барања за мерење:

Глави на детектори

• PMS-4011-2040:Силициумски фотодиоден детектор со интегрирана сфера, покривајќи 400~1100nm со опсег на моќност од -20~+40dBm (10μW~10W). Идеален за видливи и блиску инфрацрвени ласерски мерења на моќност.

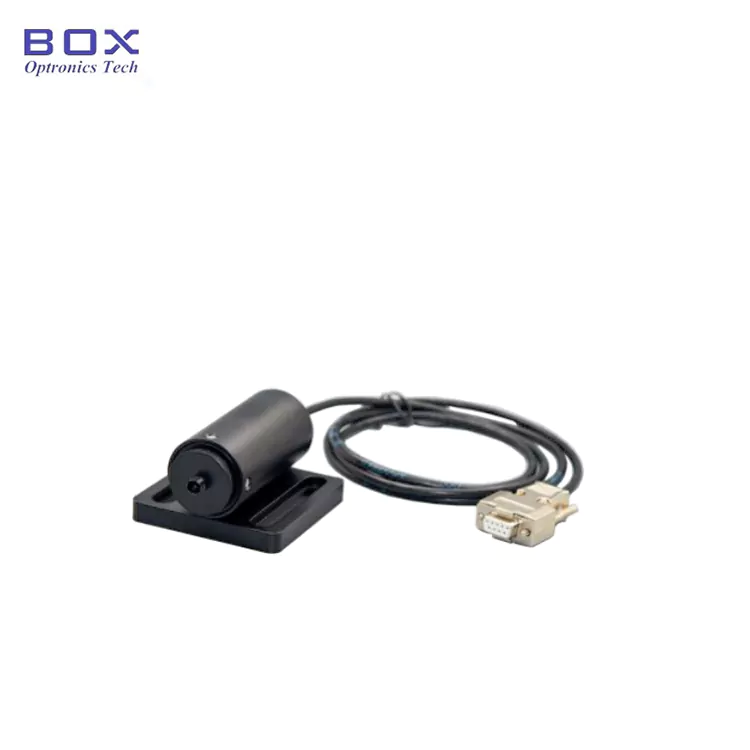

• PMS-9016-6010:InGaAs фотодиоден детектор (без интегрирана сфера), кој покрива 900~1650nm со продолжен опсег на ниска моќност од -60~+10dBm (1nW~10mW). Оптимизиран за мерења на телекомуникацискиот опсег со висока чувствителност.

• PMS-9016-2043:InGaAs фотодиоден детектор со интегрирана сфера, кој покрива 900~1650nm со широк опсег на моќност од -20~+43dBm (10μW~20W). Погоден за општа намена телеком и датаком тестирање.

• PMS-1122-2040: InGaAs фотодиоден детектор со продолжена бранова должина со интегрирана сфера, покривајќи 1100~2200nm со опсег на моќност од -20~+40dBm (10μW~10W). Дизајниран за инфрацрвени апликации со кратки бранови (SWIR).

Единици домаќини

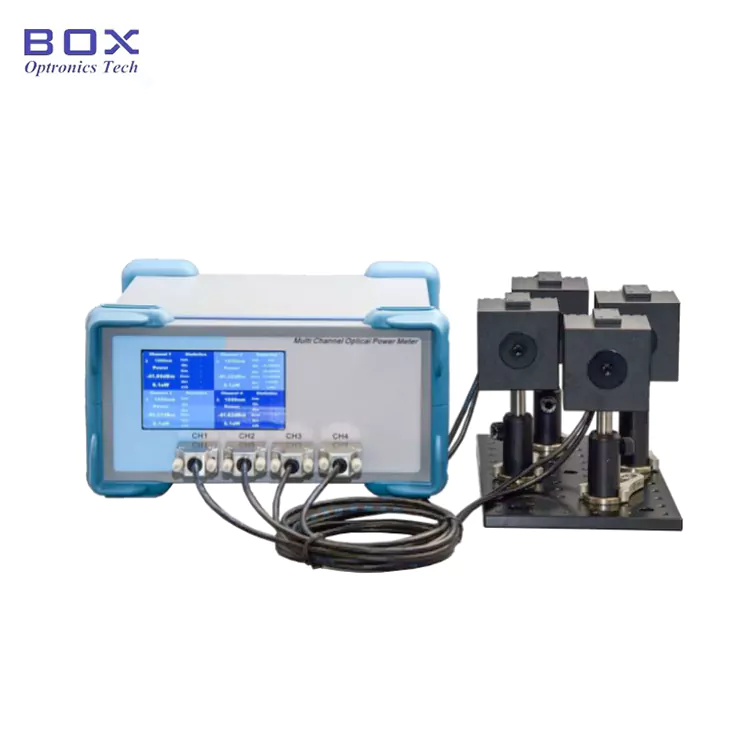

• PM-MC-4-B5 (повеќеканален на клупа): Четириканална клупа со голем дисплеј на допир, кој поддржува истовремено мерење до четири канали за детектори. Идеален за лабораториски поставки, производствени станици за тестирање и апликации за кои е потребно следење во повеќе точки.

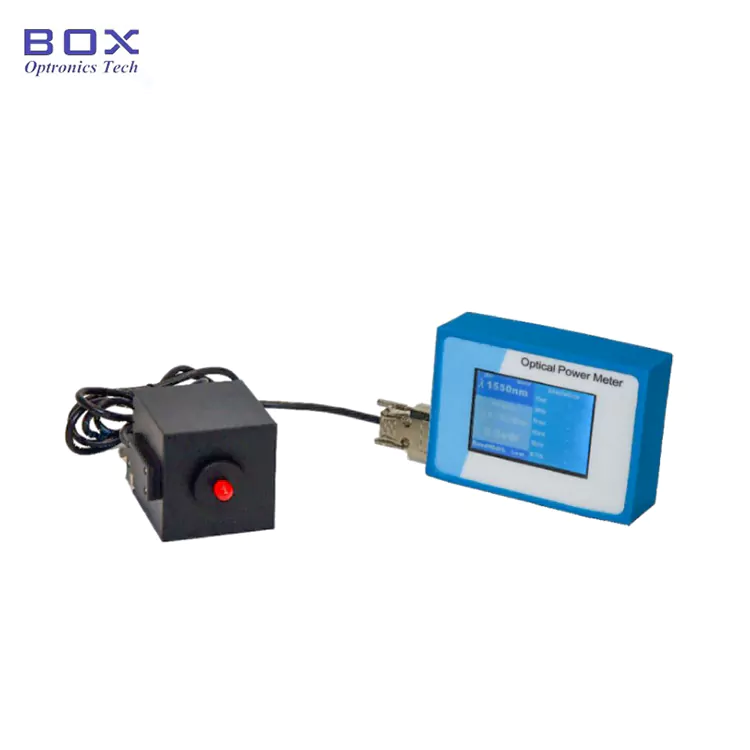

• PM-SC-1-HD (Рачен единечен канал): Компактна рачна единица со еден канал со интерфејс на екран на допир, дизајнирана за преносливост и теренска употреба. Совршен за калибрација на лице место, теренска услуга и мобилни апликации за тестирање.

Информации за нарачка-Оптички мерач на моќност

Модел номенклатура

Конвенција за именување на единицата домаќин

PM - XX - X - XX

Пример: PM-MC-4-B5

Конвенција за именување на детектори

ПМС - ХХХХ - ХХХХ - ХХХ

Пример: PMS-9016-2040-FC

Лист со податоци и софтвер-оптички мерач на енергија

Лист со податоци

· Далечински управувач преку USB-интерфејс. Во купувањето е вклучен и линк за преземање софтвер за компјутер.

Услови за понуда и плаќање

Услови за цитат

· EXW

· DAP

· FOB

· Други услови: ве молиме контактирајте со нас за да разговараме.

Услови за плаќање

· PayPal: Брзо и безбедно плаќање за примероци и мали нарачки

· T/T (банкарски трансфер): Стандарден начин на плаќање за вообичаени производствени нарачки

· Alibaba Trade Assurance: безбедна заштита на нарачките за онлајн трансакции со гаранција на купувачот

· Кредитна картичка: Достапна преку платформите PayPal и Alibaba

· Флексибилни услови за плаќање: може да се преговара

Водечко време

· Стандардни единици (модели на залиха): 3~5 работни дена

· Стандардно производство: 10~15 работни дена

· Нарачки за волумен: Ве молиме контактирајте за распоредот на производство

· Меѓународен превоз:~5 работни дена (DHL/UPS/FedEx express)

· Забрзана услуга: достапна на барање

Забелешки за работа и ракување-оптички мерач на енергија

Безбедносни мерки на претпазливост

· Никогаш не гледајте директно во активен ласерски зрак или оптички излез

· Секогаш следете ги соодветните ласерски безбедносни протоколи и носете соодветни ласерски заштитни очила

· Не ја надминувајте максималната номинална моќност за моделот на детектор што се користи

· Исклучете го напојувањето пред да го чистите или сервисирате уредот

· Користете го само наведеното напојување за да избегнете оштетување на инструментот

Грижа и одржување на детекторот

· Одржувајте ја отворот на детекторот чист и без прашина, масло и остатоци

· Користете чисти марамчиња без влакна и соодветен раствор за оптичко чистење кога ја чистите површината на детекторот

· Секогаш заменете ги заштитните капачиња на детекторот кога не го користите

· Избегнувајте допирање на површината на активниот детектор со прсти или алатки

· Исчистете ги конекторите со влакна пред да ги вметнете користејќи соодветни алатки за чистење

· Избегнувајте паѓање или изложување на детекторот на механички удар

· Да се ​​чува во чиста, сува средина кога не се користи

· Периодична рекалибрација се препорачува годишно

Обезбедување на квалитет

Box Optronics е посветена на обезбедување висококвалитетни оптички инструменти за тестирање и мерење со сигурни, конзистентни перформанси. Сите наши броила за оптичка моќност се подложени на ригорозни процедури за тестирање, калибрација и контрола на квалитетот пред пратката.

Гаранција

· 12-месечна ограничена гаранција од датумот на испорака

· Гаранцијата покрива дефекти во материјалите и изработката

· Бесплатна поправка или замена за неисправни единици под гаранција

· Гаранцијата не покрива штета од злоупотреба, лошо ракување, неовластена модификација или нормално носење на потрошни делови
