1030nm ASE Широкопојасен извор на светлина

Содржина

1. Воведување на 1030nm ASE Широкопојасен извор на светлина

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ова е 1030nm ASE широкопојасен извор на светлина базиран на Ласери со влакна и полупроводнички пумпи допирани со итербиум, со спектрален 1030nm покриеност, 10/20/30/50/100/500/1000 mW излезна моќност и поларизација коефициент на изумирање дури 0,2 dB. Вклучен комплетен сет на додатоци; корисник обезбеден прирачник. Погоден е за оптички влакна тестирање на уреди, производство на решетки FBG, медицински слики итн.

Производ Спецификации

Карактеристики на производот

● Спектрален плошноста;

● Излезната моќност е опционална и прилагодлива;

● Долгорочна бранова должина и моќност стабилна;

● DB9 Женски (RS232) комуникации за лесна интеграција.

Апликации за производи

● Влакна сензори;

● Медицински сликање;

● Влакна тестирање на оптички уреди.

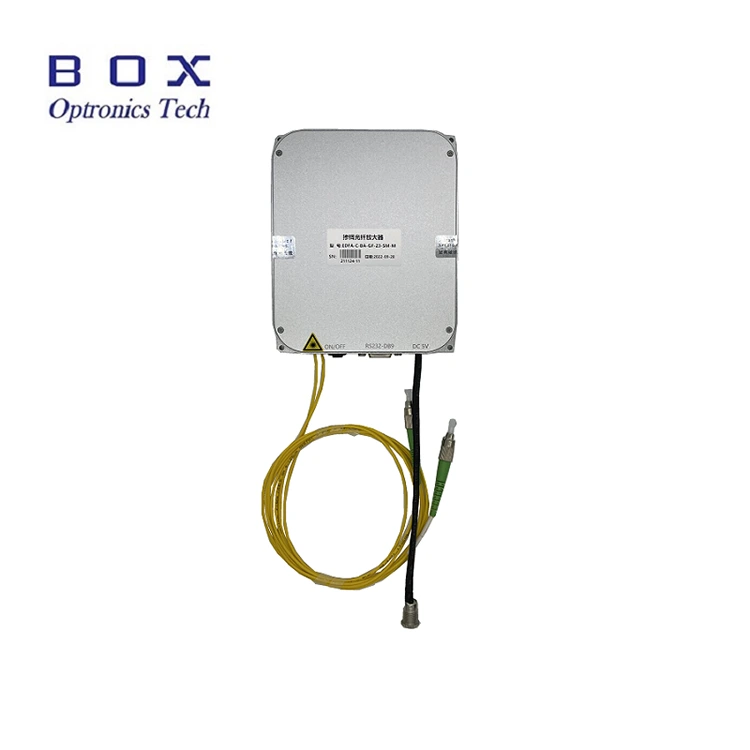

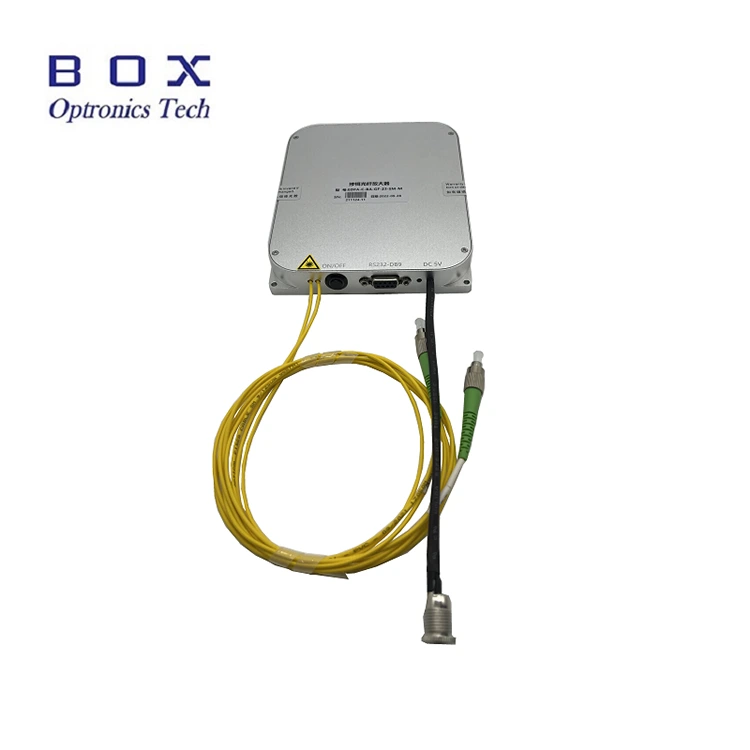

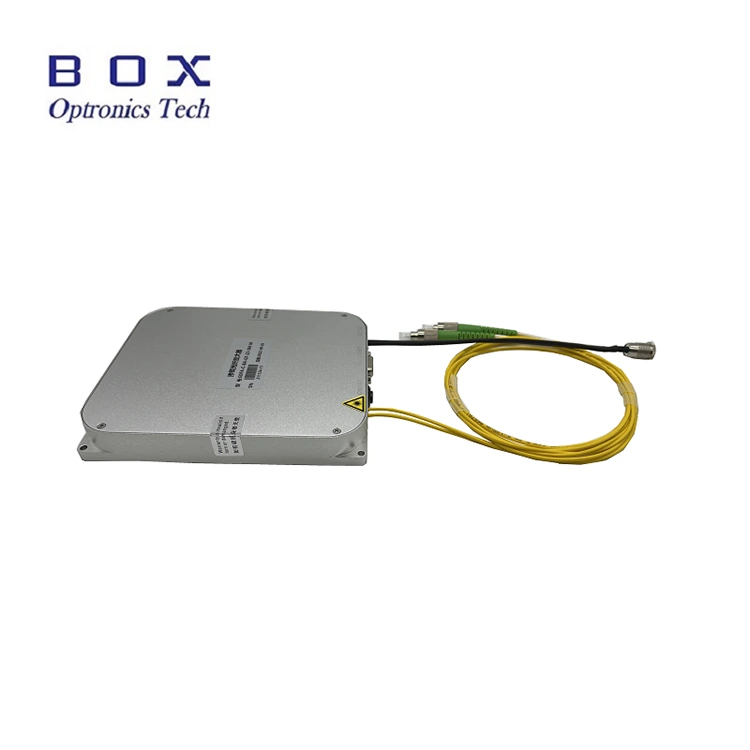

Производ Детали

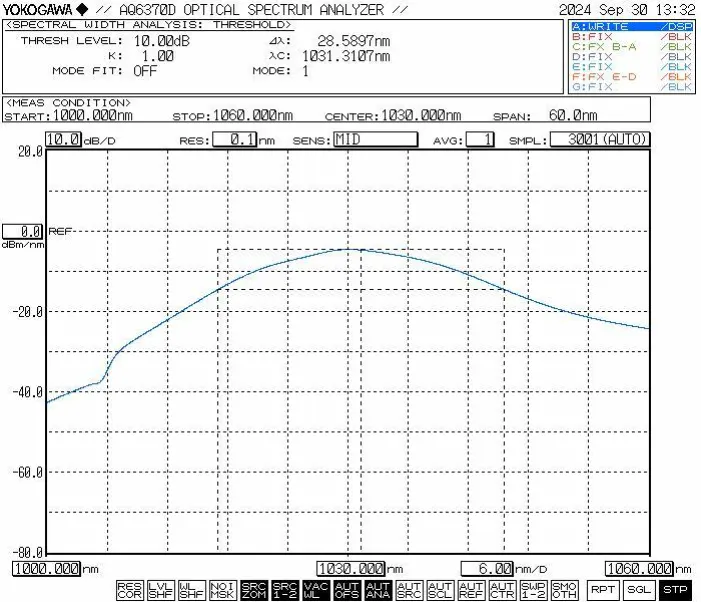

● Типичен спектар

● Стандардна дополнителна опрема

1. Работни чекори-1030nm ASE Широкопојасен извор на светлина

Чекор 1. Распакување и склопување: Ве молиме проверете дали додатоците се комплетни

пред склопување.

Чекор 2. Поврзување на џемпери со влакна: Отворете капачето за прав на приклучокот за влакна или прирабницата, проверете го крајното лице на влакната и поврзете го влакното или спојте го влакното со уредот или мерачот на моќност што треба да се тестира откако ќе потврди дека нема загадување или оштетување.

Чекор 3.Поврзување на адаптерот за напојување и Сериски кабел: Поврзете го модулот за извор на светлина и адаптерот за напојување; поврзете модулот за извор на светлина и компјутерот со USB-RS232 сигнален кабел. (Забелешка: Компјутерот прво треба да го инсталира двигателот на сериската порта. Возачот може да биде пронајден на CD-ROM-от или добиен од компанијата Box Optronics.)

Setp4.Use: Отворете го изворот на светлина прекинувач за активирање; показното светло за излезниот извор на светлина е вклучено и постои излезна оптичка моќност. Во тоа време, работната струја и вредноста на оптичката моќност се параметрите поставени од компјутерот домаќин при последното исклучување. Тие можат да бидат изменета и зачувана во софтверот на домаќинот компјутер (само за верзијата на моделот со прилагодлива моќност).

Чекор 5. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете го врската со влакна.

Нарачување информации

на пр.: ASE-1030-5HSM-B

(Информации за нарачката: 1030nm ASE широкопојасен извор на светлина, излез од 500 mW моќност, со SM Hi1060 влакна, пакет на клупа).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

● Пред поврзување на конектори со оптички влакна, специјализирано чистење мора да се користат алатки за темелно чистење на крајните страни на конекторите. Дополнително, треба внимателно да се користи инспектор за крајно лице со влакна испитајте ги површините за да се уверите дека тие се целосно ослободени од прашина и загадувачи пред да ги поврзете преку прирабница со влакна. За време на чистењето, Императив е да се обезбеди проверка и поврзување на крајните страни со оптички влакна дека изворот на светлина е во деактивирана состојба; под никакви околности не треба овие операции се вршат додека се пренесува светлина. Откако употреба е заврши и конекторот е исклучен од други оптички влакна конектори, конекторот за влакна мора да биде опремен со заштитно капаче за прав.

● Модели со широкопојасен извор на светлина ASE со излезна моќност од 200 mW или повисоко може да има излезна шипка која завршува со FC/APC конектор. Сепак, овој конектор е наменет исклучиво за излезна моќност иницирана од корисникот мониторинг (со поврзување со оптички мерач на моќност) или за поврзување со Колиматор на влакна со FC-завршен за насочување на ласерскиот излез во слободен простор. Тоа Силно се препорачува да не се користи адаптер за прирабница за директно да се спои ова конектор со пигтили од други влакна или уреди во сопственост на корисникот; правејќи го тоа носи значителен ризик од оштетување и на конекторот за влакна и на самата единица за засилувач. Ако е потребна интерконекција со други влакна, тоа е се препорачува да се користи спојување со фузија; понатаму, осигурајте се дека видовите на влакната што се поврзани се меѓусебно компатибилни.

● Силно не се препорачува често ставање или отстранување конектори за оптички влакна на излезната порта, со цел да се спречи прашина контаминација - што може да доведе до зголемена загуба на вметнување - или до горење на крајното лице на конекторот за влакна.

l При вклучување, прво уверете се дека и прекинувачот за напојување и прекинувачот со клучеви се исклучени, а потоа поврзете го напојувањето. При исклучување, прво исклучете го прекинувачот со клучеви и исклучете го напојувањето само по излезното показно светло се изгасна. Никогаш не го исклучувајте директно напојувањето снабдување додека работи изворот на светлина.

● Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; тоа треба да се чува на суво место.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
