C-бенд ASE Широкопојасен извор на светлина

Содржина

1. Воведување на C-бенд ASE Широкопојасен извор на светлина

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Работни чекори

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Овој широкопојасен извор на светлина на ASE припаѓа на некохерентен извор на светлина, што е спонтана емисија генерирана од a полупроводнички ласерски пумпани кварцни влакна со ербиум. Спектрално израмнување технологијата постигнува широкопојасни рамни спектри, а брановата должина го покрива опсегот C, и спектралната плошност <2dB, постигната преку SM Fiber или PM влакна излез, опција за напојување на повеќе нивоа, погодна за апликации за сензори со оптички влакна.

Производ Спецификации

Карактеристики на производот

● Висока стабилност Излез;

● Рамен спектар;

● DB9 Женски (RS232) комуникации за лесна интеграција.

Апликации за производи

● Оптички влакна сензори;

● Медицински сликање;

● Телекомуникации;

● Оптички тестирање на уредот.

Производ Детали

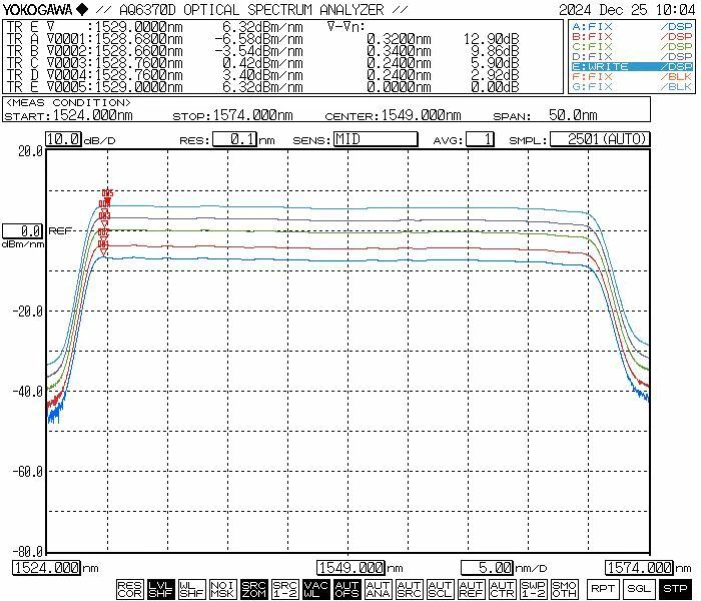

● Типичен спектар:

● Стандардна дополнителна опрема

Операција Чекори

Чекор 1. Отпакување и склопување: Ве молиме проверете дали додатоците се завршени пред склопувањето.

Чекор 2. Поврзувачки џемпери со влакна: отворено капачето за прав на приклучокот за влакна или прирабницата, проверете го крајното лице на влакната и поврзете го влакното или спојте го влакното со уредот или мерачот на моќност што треба да се тестира откако ќе потврди дека нема загадување или оштетување.

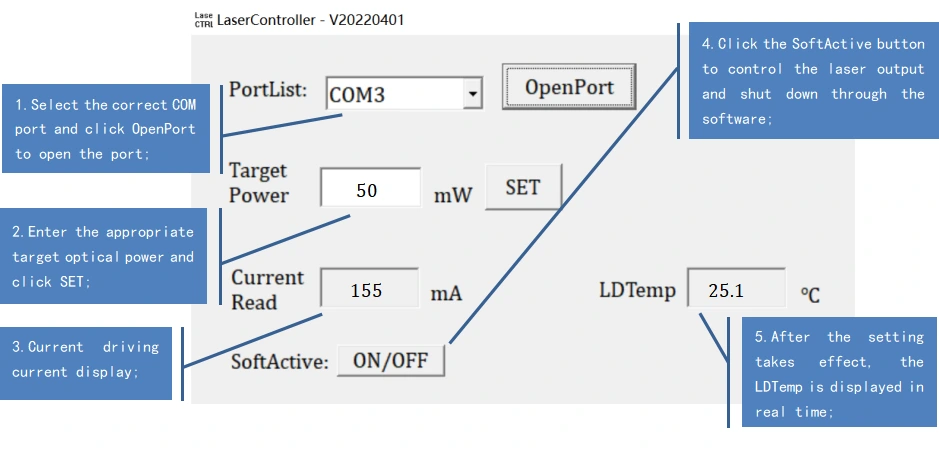

Чекор 3. Поврзување на адаптерот за напојување и серискиот кабел: Поврзете го модулот за извор на светлина и адаптерот за напојување; поврзете го модул за извор на светлина и компјутерот со USB-RS232 сигнален кабел. (Забелешка: На компјутерот прво треба да го инсталира двигателот на сериската порта. Возачот може да се најде на CD-ROM-от или добиени од компанијата Box Optronics.)

Setp4. Употреба: Отворете го изворот на светлина прекинувач за активирање; показното светло за излезниот извор на светлина е вклучено и постои излезна оптичка моќност. Во тоа време, работната струја и вредноста на оптичката моќност се параметрите поставени од компјутерот домаќин при последното исклучување. Тие можат да бидат изменета и зачувана во софтверот на домаќинот компјутер (само за верзијата на моделот со прилагодлива моќност).

Чекор 5. По употреба: Кликнете на затворање копче, исклучете го напојувањето и исклучете ја врската со влакна.

Нарачување информации

на пр.: ASE-C-50-SM-T-M

(Информации за нарачката: ASE широкопојасен извор на светлина од C-бенд, излез од 50 mW напојување, со SM влакна, прилагодливо напојување, пакет со модули).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

● Не се препорачува често приклучување и исклучување на оптичките влакна конектор на излезниот крај. Ова помага да се избегне контаминација со прашина што може зголемете ја загубата на вметнување или предизвикајте да изгори крајната страна на конекторот.

l Кога се вклучува, прво потврдете дека прекинувачот за напојување и клучот се исклучени, па поврзете го напојувањето. При исклучување, прво исклучете го прекинувач со клучеви; откако ќе се изгасне индикаторот за статус, исклучете го напојувањето. Дали не исклучувајте директно напојување додека работи изворот на светлина.

l За моделите со широкопојасен извор на светлина на ASE со помала излезна моќност од 200 mW, конекторот за излезни влакна може да се поврзе со друг единечен режим фибер уреди преку отстранлив адаптер (влакна прирабница). Меѓутоа, ако крајното лице на конекторот за влакна е контаминиран, тој е многу подложен на оштетување од изгореници кога ласерот е активиран - дури и ако ласерската моќност е многу мала. Затоа, пред да го поврзете конекторот за влакна, мора да користите специјализирани влакна алатки за чистење за темелно чистење на крајното лице. Дополнително, користете влакна крајниот инспектор внимателно да ја испита површината, осигурувајќи дека е целосно без прашина и нечистотии пред да го направите поврзувањето преку влакното прирабница. За време на чистењето, проверката и поврзувањето на конекторот за влакна, мора да се осигурате дека изворот на светлина е во деактивирана состојба; под бр околностите треба да се извршат овие операции додека е изворот на светлина што емитува светлина. Откако ќе заврши употребата и кога конекторот е исклучен од другите компоненти на влакна, мора веднаш да го покриете конекторот за влакна со заштитно капаче за прав.

● Модели со широкопојасен извор на светлина ASE со излезна моќност од 200 mW или повисоко може да има излезна шипка која завршува со FC/APC конектор. Сепак, овој конектор е наменет исклучиво за излезна моќност иницирана од корисникот мониторинг (со поврзување со оптички мерач на моќност) или за поврзување со Колиматор на влакна со FC-завршен за насочување на ласерскиот излез во слободен простор. Тоа Силно се препорачува да не се користи адаптер за прирабница за директно да се спои ова конектор со пигтили од други влакна или уреди во сопственост на корисникот; правејќи го тоа носи значителен ризик од оштетување и на конекторот за влакна и на самата единица за засилувач. Ако е потребна интерконекција со други влакна, тоа е се препорачува да се користи спојување со фузија; понатаму, осигурајте се дека видовите на влакната што се поврзани се меѓусебно компатибилни.

● Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; продавница на суво место.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
