C-бенд ниска рамност ASE Широкопојасен извор на светлина

Содржина

1. Воведување на C-бенд ниска рамност ASE Широкопојасен извор на светлина

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Работни чекори

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ова е некохерентен C-бенд ниска рамност ASE Широкопојасен извор на светлина, кој е спонтана емисија генерирана од a полупроводнички ласер во кварцно влакно допрено со ербиум, со спектрален 1526~1566nm покриеност и излезна моќност 10/20/30/50mW. Вклучен комплетен сет на додатоци; обезбедено упатство за употреба. Погоден е за оптички влакна тестирање на уредот, производство на решетки FBG, медицински слики итн. Ве молиме земете мерки на претпазливост против влага, прашина и корозија; треба да се чува на суво место.

Производ Спецификации

Карактеристики на производот

● Козе ефективни;

● Широк спектар;

● Високо стабилност излезна моќност.

Апликации за производи

● Оптички сензори за влакна;

● Медицински сликање;

● Тестирање на уреди со оптички влакна.

Производ Детали

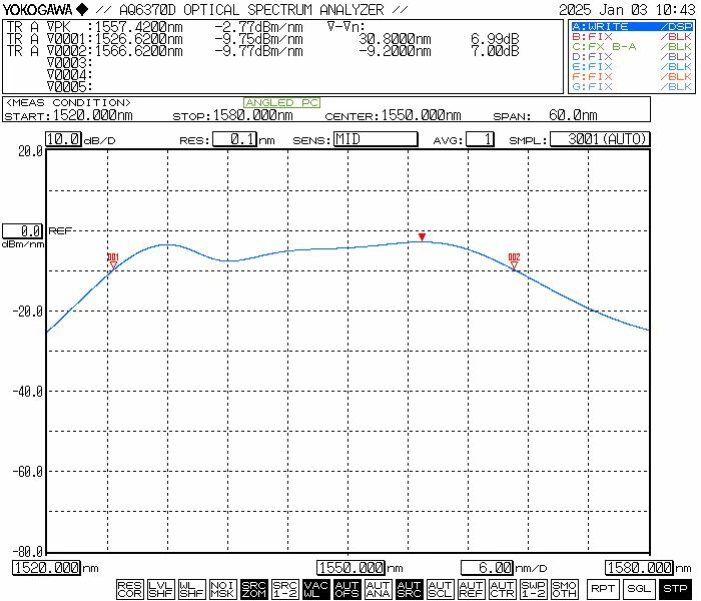

● Типичен спектар

● Стандардна дополнителна опрема

Операција Чекори

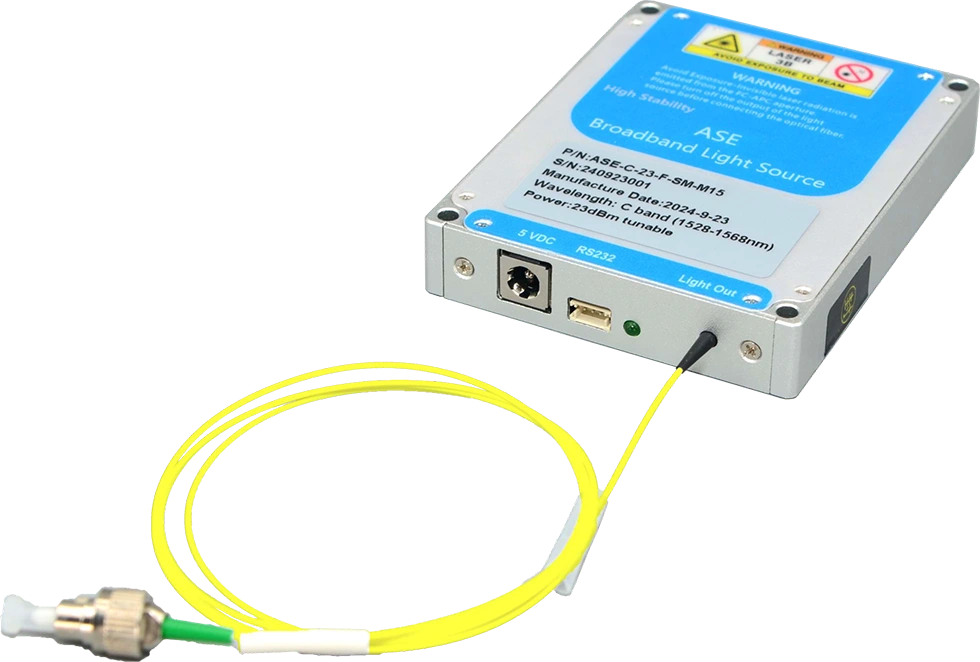

Чекор 1. Изглед: од лево кон десно - моќ порта, ZH2.54 (3-пински) сериски комуникациски интерфејс, LED индикатор за напојување и приклучок за оптички влакна со еден режим за оптички излез.

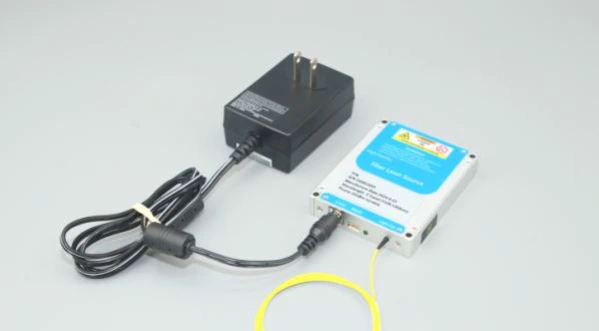

Чекор 2. Напојување: Стандардно влезната порта за напојување е DC 5,5×2,1 mm интерфејс; соодветен адаптер за напојување DC 5V е вклучен со уредот во тоа време на пратката. Методот за поврзување на адаптерот за напојување со изворот на светлина модулот е илустриран на придружната слика; ве молиме проверете дали користите само оригиналниот адаптер за напојување во комплет. Употреба на некомпатибилна моќ адаптерот може да резултира со оштетување на изворот на светлина. Алтернативно, верзија кој има кабел за напојување со приклучок за терминал во форма на буквата У е достапен за олеснување на поврзувањето со прекинувачки напојување; сепак, оваа опција мора да биде специјално побарано во моментот на купувањето.

Чекор 3. Поврзување на каблите за закрпи со влакна: Отстранете го капачето за прав од конекторот за влакна и проверете го крајното лице на влакната; осигурете се дека е без контаминација или оштетување пред да го поврзете со друго компоненти со оптички влакна или опрема за тестирање. За извори на светлина со голема моќност, тоа е се препорачува да се користи спојување со фузија за поврзување.

Setp4.Поврзување на изворот на светлина Модул на компјутерот домаќин: Користете го оригиналниот сериски кабел за податоци USB-to-RS232 вклучени со модулот за извор на светлина за поврзување на модулот со компјутерот. Компјутерот бара претходна инсталација на посебен двигател за сериска порта правилно да го препознае кабелот USB-to-RS232; во спротивно, софтверот домаќин ќе не може да воспостави правилна врска или да комуницира со светлината изворен модул. Ве молиме контактирајте со Box Optronics за да го добиете потребниот драјвер.

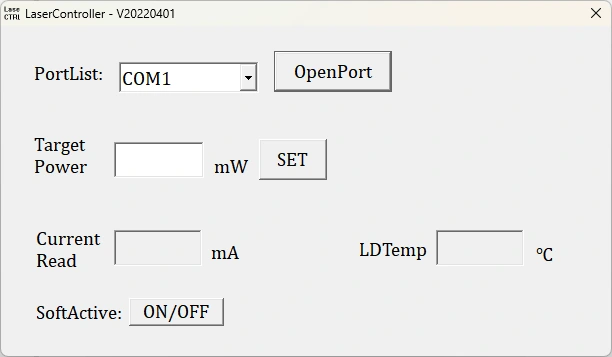

Чекор 5. Софтвер: За производи од модул со извор на светлина ASE со прилагодлива моќност, оптичката излезна моќност може да се регулира преку софтверот на домаќинот; за фиксна моќност модели, нивото на моќност не може да се прилагоди.

Нарачување информации

на пр.: ASE-C-F7-20-SM-M

(Информации за нарачката: C-бенд ниска рамност ASE Широкопојасен извор на светлина, спектрална плошност≤7dB, 20mW излезна моќност, со SM влакна, пакет на модули).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

l При чисти услови на крајното лице, влакната со еден режим (како Hi-1060, PM980, G652D или PM1550) имаат теоретска толеранција на моќност од приближно 200 mW континуирано светло. Следствено, за извори на светлина и засилувачи со нивоа на излезна моќност под 200 mW, конектори за излезни влакна може да се поврзе со други уреди со влакна со еден режим користејќи стандардни адаптери (прирабници со влакна). Меѓутоа, ако крајната страна на конекторот за влакна е контаминирана, таа е многу подложно на изгорување во моментот на активирање на ласерот - дури и ако моќноста на ласерот е многу мала. Затоа, пред да направите какви било врски со влакна, на крајната страна на конекторот мора темелно да се исчисти со помош на специјализирано чистење со влакна алатки. Понатаму, треба внимателно да се користи инспектор за крајно лице со влакна испитајте ја површината за да се осигурате дека е целосно без прашина и загадувачи пред да продолжите со поврзувањето преку прирабницата со влакна.

l Кога чистите, прегледувате или поврзувате конектори за оптички влакна, вие мора да се осигура дека изворот на светлина не емитува светлина; под никакви околности дали операциите се изведуваат додека светлото е активно. По завршувањето на употребата а по исклучувањето од другите конектори за оптички влакна, конекторот мора да бидат опремени со капа за прав.

l Ако излезното влакно треба да се поврзе со друго влакно, тоа е се препорачува да се користи спојувач за фузија.

● Не се препорачува често вметнување или отстранување на оптичките влакна конектори на излезниот крај, со цел да се спречи контаминација на прашина-што може доведува до зголемена загуба на вметнување или оштетување на крајните страни на конекторот на влакната.

● Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; продавница на суво место.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
