1567nm DFB пеперутка ласерска диода

Содржина

1. Воведување на 1567nm DFB пеперутка ласерска диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

1567nm DFB-пеперутка ласерска диода со мулти-квантна добро DFB структура и 14-пински пакет пеперутка. Ги интегрира TEC и термистор, поддржува SMF 28e единечен режим или влакна за одржување на поларизација излезна моќност, со типична излезна моќност од 10 mW, работна температура -20~+70℃, усогласен со RoHS. Забелешка ESD заштита и не надминувајте ги апсолутните максимални оценки.

Производ Спецификации

Карактеристики на производот

● Мулти-квантна Ласери за добро (MQW) дистрибуирани повратни информации (DFB);

● Влакна типот може да биде SMF-28e или PM влакна;

● 14-пински пакет пеперутка со висока стабилност;

● Стабилна 10mW излез, висок SMSR и добра оптичка изолација.

Апликации за производи

● Сензор за оптички влакна;

● Извор на светлина;

● Јаглерод моноксид CO гас сензори;

● Средни и долги дестинации системи за комуникација и тестирање на влакна.

1. Детали за производот-1567nm DFB пеперутка ласерска диода

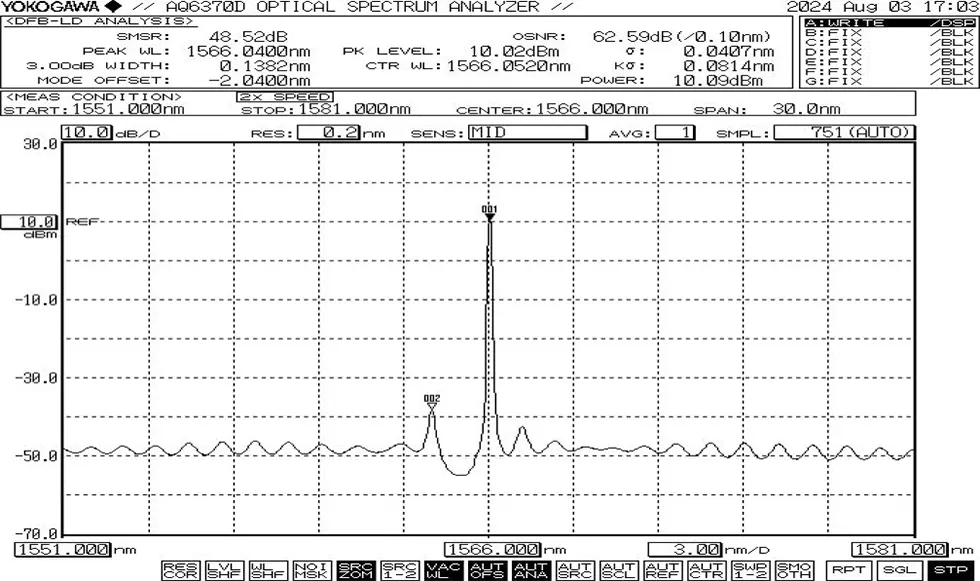

Типичен спектар: 1567nm, +/-1nm WL толеранција.

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-1567nm DFB Butterfly Ласерска диода

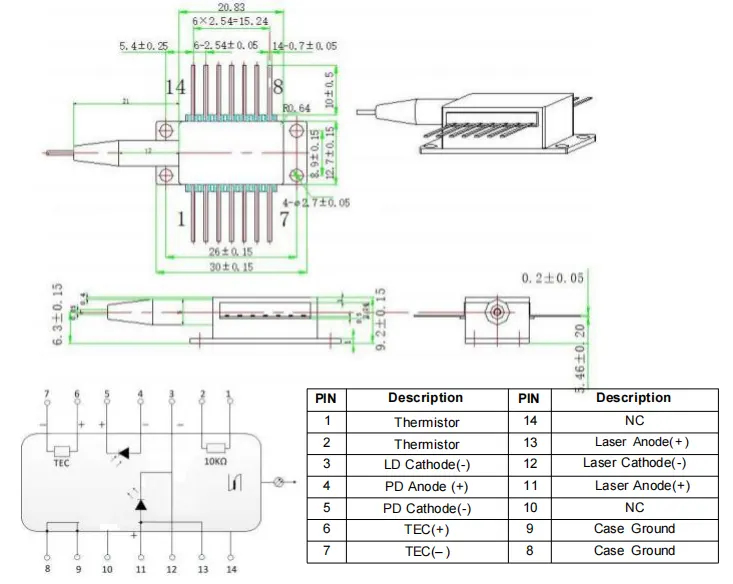

>>>Тип 1 игла

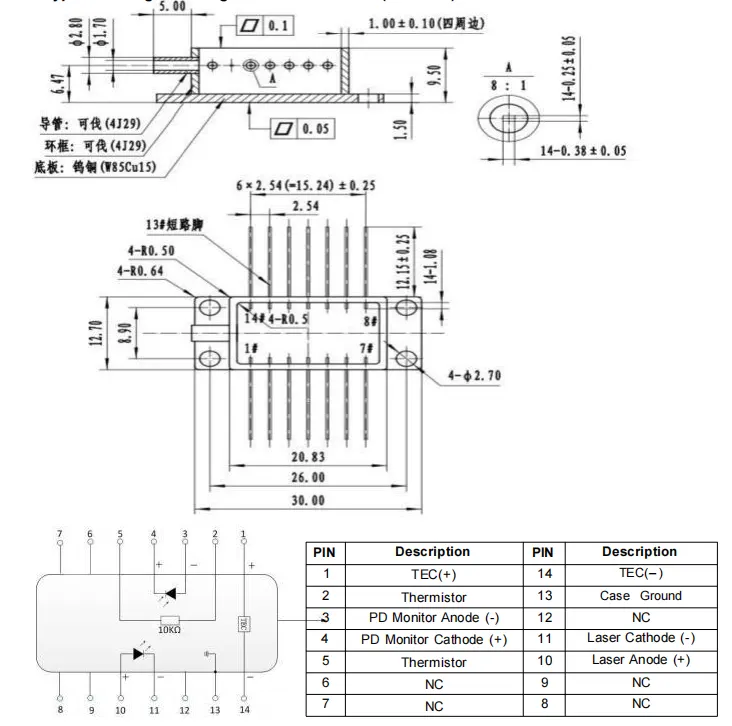

>>>Пин-аут од тип 2

Нарачување информации

на пр.: BFLD-1567-10SM-FA

(Информации за нарачката: 1567nm DFB Butterfly Laser Diode, 14-пински пеперутка пакет, излезна моќност од 10mW, со SM влакна, FC/APC конектор, тип 1 пин-аут).

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, строго придржување за време на пакувањето се потребни мерки за антистатичка заштита, транспорт и користење. Дополнително, мора да се преземат мерки на претпазливост за да се спречи пренапони на напојувањето, бидејќи неуспехот да се стори тоа може да резултира со трајно оштетување на уред (на пр., обезбедување на соодветно заземјување на опремата и носење антистатик лента за зглоб).

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.

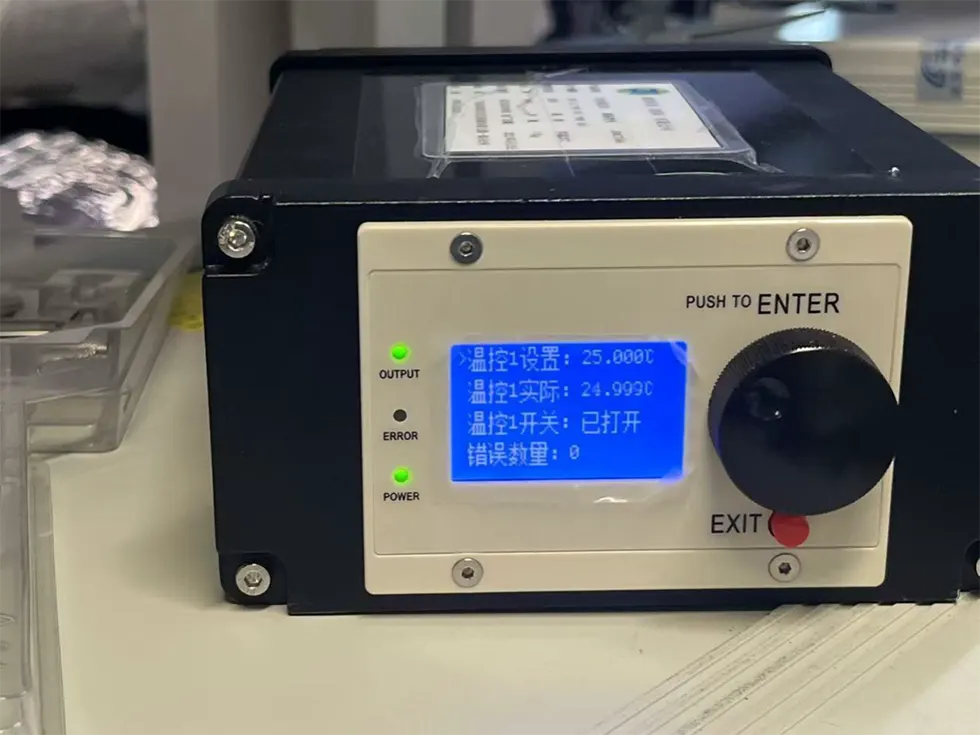

l Пред да ги вклучите сите компоненти, прво активирајте го ладилникот и потоа продолжете со чекорите за постепено напојување за да спречите прегревање на чипот и преоптоварување.

2. Обезбедување квалитет и услуга по продажбата-1567nm DFB Butterfly Laser Диода

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
