1574nm DFB ласерска диода за сензор на CO2

Преглед на производот-1574nm DFB ласерска диода за сензор на CO2

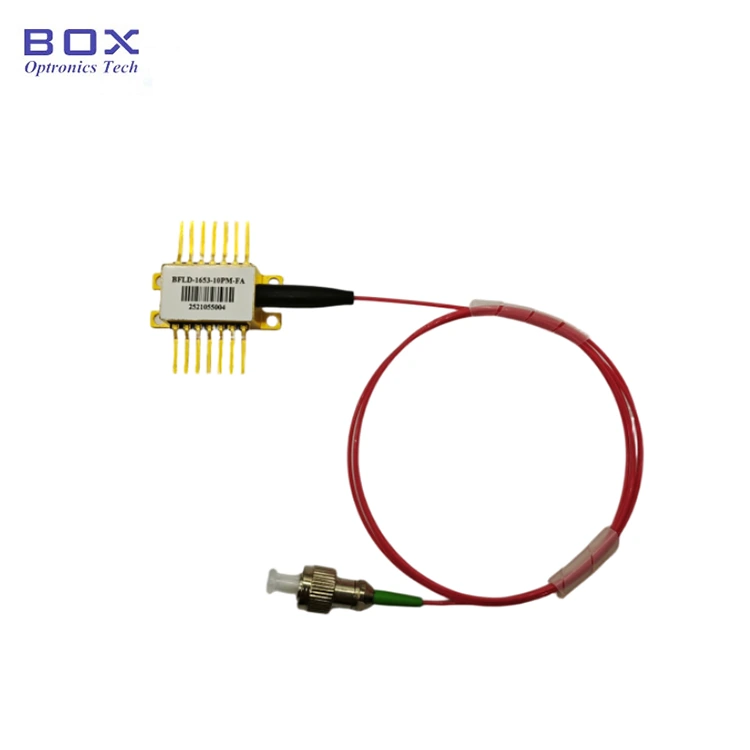

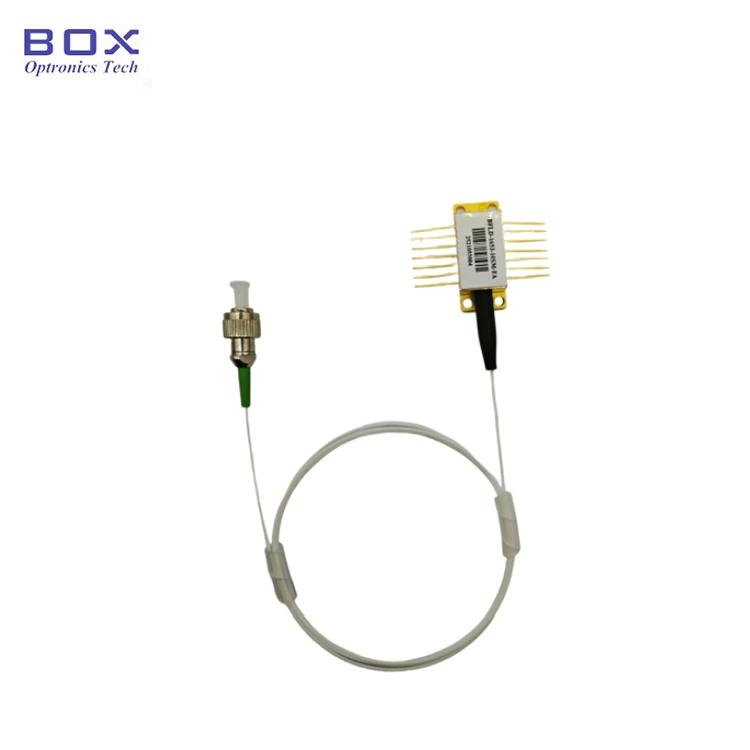

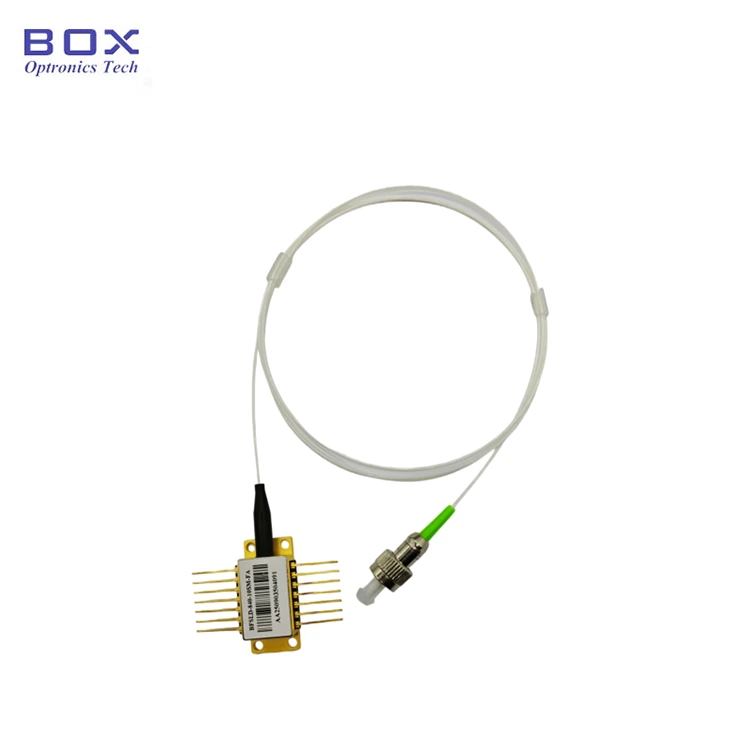

1574 nm DFB ласерска диода за сензор за CO2 обезбедува 10mWor 20mW оптичка излезна моќност преку едномодни влакна или влакна што одржуваат поларизација со FC/APC конектор.

Одликувајќи се со тесна спектрална ширина на линијата од 3MHz типична (FWHM) и висок сооднос на потиснување на страничниот режим од ≥35dB (типично 40dB), ласерот DFB ја обезбедува спектралната чистота и прецизноста на брановата должина потребна за прилагодлива диодна ласерска апсорпција на висока ресорпција-LAD. техники.

Сместен во индустриски стандарден пакет со 14 пински пеперутки со две опции за конфигурација на пиновите, интегрирани со TEC, термистор, монитор PD и изолатор. Ласерот е компатибилен со стандардните табли за ласерски драјвери и дизајни на системот.

Главни карактеристики-1574nm DFB ласерска диода за сензор на CO2

· Централна бранова должина: 1574 nm (опсег 1573–1575 nm), усогласена со линијата за апсорпција на гас на CO2

· Висока оптичка излезна моќност: 10mW или 20mW

· Широк пропусен опсег на модулација: типични 2,5 GHz (-3dB)

· Вграден оптички изолатор: ≥30dB изолација

· Интегриран термоелектричен ладилник (TEC) и термистор од 10 kΩ за стабилизација на бранова должина

· Температивен коефициент на бранова должина: 0,09 nm/°C типично (15°C до 35°C)

· Коефициент на струја на бранова должина: 0,01 nm/mA типично за подесување на бранова должина

· Индустриски стандарден пакет „пеперутка“ со 14 пински, опции за игла од тип 1 и тип 2

· Струја со низок праг: 10mA~35mA

· Фотодиодата на мониторот е интегрирана за мониторинг на енергија

Типични апликации-1574nm DFB ласерска диода за сензор на CO2

· Детекција и следење на гас на CO2 врз основа на приспособлива диодна ласерска апсорпциона спектроскопија (TDLAS)

· Спектроскопија на модулација на бранова должина (WMS) за со висока чувствителност CO₂ и откривање гас во трагови

· Системите за сензори со оптички влакна базирани на FBG и интерферометриски техники за мерење

· Опрема за тестирање и мерење на комуникација со оптички влакна

· Апликации за анализа на здивот и биомедицински сензори за гас

· Истражување и развој во лаборатории за фотоника и оптички сензори

· Интеграција на OEM во анализатори на гас и инструменти за следење на животната средина

Спецификации на производот-1574nm DFB ласерска диода за сензор на CO2

Апсолутни максимални оценки

Електро-оптички карактеристики (T = 25°C ласерска температура)

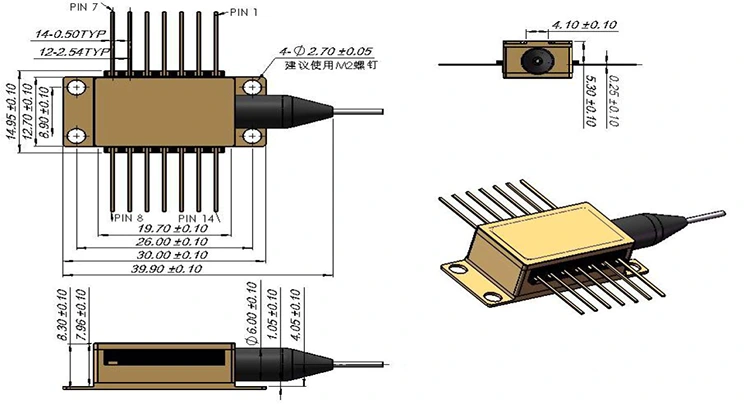

Дефиниција на пакет и пинови -1574nm DFB ласерска диода за сензор за CO2

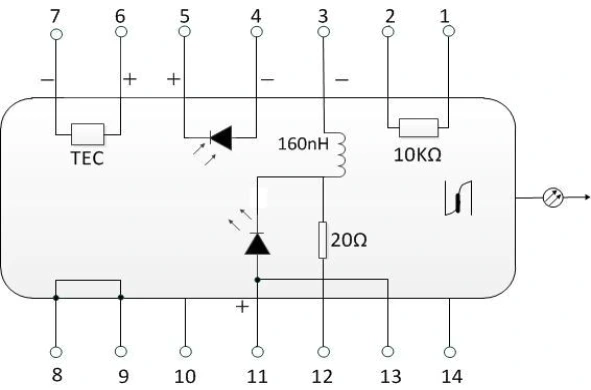

Конфигурација на пински тип 1

Конфигурација на пинови од тип 2

Информации за нарачка

Модел номенклатура

BFLD - XXXX - XX - XX - XX X

Пример: BFLD-1574-20PM-FA2

Често поставувани прашања (ЧПП) -1574 nm DFB ласерски диоди за сензор за CO2

П: Како интегрираниот TEC ги подобрува перформансите на сензорот за CO2?

О: Интегрираниот TEC и термисторот ја стабилизираат температурата на ласерскиот чип, минимизирајќи ја брановата должина и наносот на излезната моќност. Бидејќи брановата должина на ласерот DFB зависи од температурата, прецизната термичка контрола помага да се одржи усогласувањето со целната карактеристика за апсорпција на CO2. TEC обезбедува грубо прилагодување на брановата должина, додека фино подесување на бранова должина може да се постигне преку модулација на струјата за вбризгување.

П: Зошто вградениот оптички изолатор е важен за системите за сензори за гас?

О: Вградениот оптички изолатор ги намалува оптичките повратни информации предизвикани од рефлексиите од врските со влакна и оптичките компоненти. Ова ја подобрува стабилноста на ласерскиот излез и ја намалува чувствителноста на надворешни оптички нарушувања, што е особено важно за системите за откривање гас со висока чувствителност TDLAS и WMS.

П: Може ли да добијам приспособена бранова должина за различен вид гас?

О: Да, Box Optronics обезбедува DFB ласерски извори на бранови должини оптимизирани за различни апликации за сензори за гас, вклучително, но не ограничувајќи се на CO2 (1574nm), CH4 (1653nm), H2O (1392nm) и O2 (760nm). Исто така, поддржуваме бранови должини на каналот CWDM и DWDM за апликации за комуникација. Контактирајте не со вашите специфични барања за бранова должина и нашиот инженерски тим ќе ја разгледа изводливоста.

П: Која погонска и контролна кола е потребна за овој ласер?

О: 1574nm DFB ласерот бара двигател на ласерска диода со соодветно ограничување на струјата, контролер на температура за интегрираниот TEC и опционално модулациски влез за скенирање на бранова должина во апликациите TDLAS. Фотодиодата на мониторот може да се користи за автоматска контрола на напојувањето (APC).
