Фотодиода со PIN од 1mm активна област во GaAs

Преглед на производот - Фотодиода со PIN со активна област од 1mm

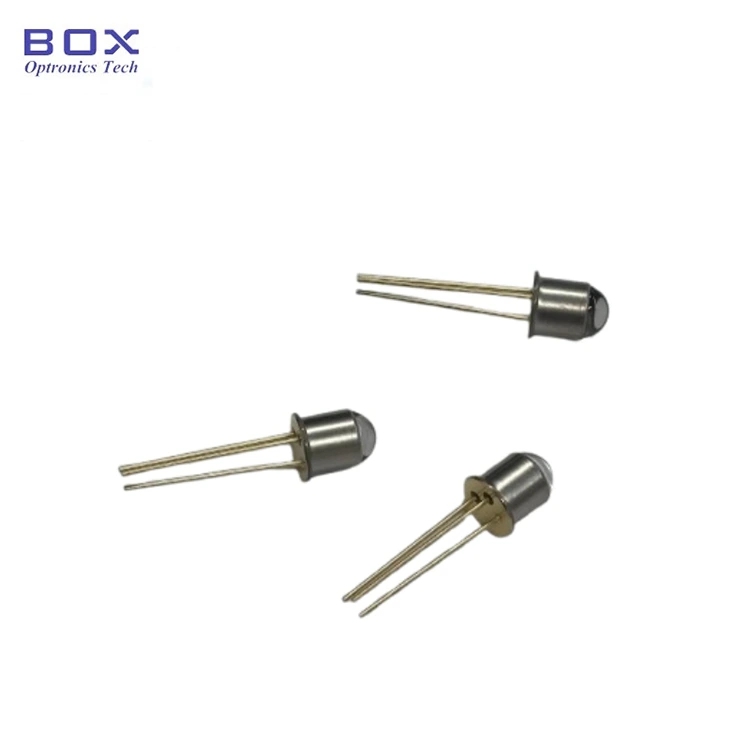

Фотодиодата со PIN на активна област InGaAs од 1 мм (модели: BPD-1STO46B-BL и BPD-1STO46B-FW) од Box Optronics е компактен фотодетектор со PIN со висока чувствителност InGaAs дизајниран за оптичко откривање блиску до инфрацрвеното оптичко откривање во опсег од 9000nm до 90nm. Со активна област со дијаметар од 1mm, обезбедува балансирана комбинација на способност за собирање светлина, толеранција на спојување и перформанси за откривање за мерење на оптичка моќност, инструменти со оптички влакна и апликации за оптичко следење.

Достапни се две конфигурации на пакети TO46: BPD-1STO46B-BL со прозорец со топчести леќи за подобрена ефикасност на спојување со фокусирани или споени со оптички сигнали и BPD-1STO46B-FW со рамен прозорец за оптичко откривање на слободен простор и апликации кои бараат рамнински интерфејс. Двете верзии имаат херметичко метално пакување TO46 за сигурна долгорочна работа.

Клучни карактеристики - Фотодиода на активна област во GaAs PIN од 1mm

· 1мм дијаметар на активна површина

· Широк опсег на спектрален одговор: 900nm-1650nm

· Висока одговорност: 0,9A/W типична при 1310nm, 0,95A/W на 1550nm

· Ниска темна струја и мала капацитивност на спојницата

· Компактно херметичко метално пакување TO46

· Две опции за прозорци: топка леќа (BL) за подобрена ефикасност на спојување, рамен прозорец (FW) за откривање слободен простор

Типични апликации - 1mm активна област во PIN фотодиода во GaAs

· Оптички мерачи на моќност и системи за следење на оптичка моќност

· Опрема за тестирање и мерење со оптички влакна

· Следење на моќноста на EDFA и оптички засилувач

· NIR спектроскопија и системи за оптичко сензорирање

· Апликации за оптичко откривање на слободен простор

· Карактеризирање и калибрација на оптичката компонента

· Инструментација за фотоника и интеграција на OEM

Спецификации на производот - 1mm Активна област InGaAs PIN фотодиода

Апсолутни максимални оценки (TC = 25°C)

Електро-оптички карактеристики (TC = 25°C)

Дефиниција на пакет и пинови -1mm Активна област во GaAs PIN фотодиода

Тип на пакување: TO46 Херметички метален пакет

Топчести леќи:

Рамен прозорец:

Информации за нарачка - 1mm Активна област InGaAs PIN фотодиода

Модел номенклатура

BPD - X X ДО XX - X - X

Пример: BPD-1STO46B-FW

Лист со податоци -1mm Активна област InGaAs PIN фотодиода

BPD-1STO46B-BL

BPD-1STO46B-FW

Најчесто поставувани прашања (ЧПП)

П: Која е разликата помеѓу верзиите BL (топка леќа) и FW (рамен прозорец)?

О: BPD-1STO46B-BL се карактеризира со прозорец со топчести леќи што ја подобрува ефикасноста на оптичкото спојување со фокусирање на инцидентното светло на активната област од 1 мм. Погоден е за оптички сигнали поврзани со влакна, фокусирани зраци и апликации кои бараат поголема толеранција на спојување, како што се мерење на оптичка моќност и опрема за тестирање на оптички влакна.

BPD-1STO46B-FW се карактеризира со рамен оптички прозорец без фокусирана оптика, обезбедувајќи директен оптички интерфејс за апликации за оптичко откривање и мерење на слободен простор каде што е важно одржувањето на оригиналниот профил на зракот.

Двете верзии користат ист InGaAs PIN фотодиоден чип и херметички пакет TO46, додека конфигурацијата на оптичкиот прозорец може да се избере според методот на спојување и барањата за апликација.

П: Каков опсег на бранова должина може да открие оваа фотодиода од 1mm InGaAs?

О: Оваа InGaAs PIN фотодиода обезбедува широк опсег на спектрален одговор од блиску до инфрацрвена боја од 900 nm до 1650 nm, покривајќи ги вообичаено користените оптички бранови должини вклучувајќи ги комуникациските опсези од 1310 nm и 1550 nm. Одговорноста е одредена на 1310 nm (вообичаено 0,9A/W) и 1550nm (вообичаено 0,95A/W). Погоден е за мерење на оптичка моќност, ласерски мониторинг, оптички сензори и апликации за инструменти за кои е потребно сигурно откривање NIR.

П: Која е минималната количина на нарачка (MOQ)?

О: MOQ за 1mm InGaAs PIN фотодиодата TO46 е 1 парче. Поддржуваме флексибилни количини на нарачки, од единечни единици за истражување и развој и прототипови до поголеми количини за производство на инструменти и OEM програми.

П: Може ли да добијам верзија со фибер пигтали на оваа активна област од 1 мм во фотодиода со PIN-кодови GaAs?

О: Да. Box Optronics, исто така, обезбедува фотодиодни InGaAs модули со шипки со влакна со  опции за конектори за директно поврзување со влакна. Овие модули го интегрираат InGaAs фотодиодниот чип со спојка со влакна во компактно пакување, погодно за OEM интеграција во оптички инструменти и системи со оптички влакна.

Поврзани производи - 1mm Активна област InGaAs PIN фотодиода

· Детектор за фотодиоди со коаксијален пигтален InGaAs PIN

· 2mm InGaAs PIN фотодиода TO5 (модел BPD-2STO5B-FW)

· 3mm InGaAs PIN фотодиода TO5 (модел BPD-3STO5B-FW)

· 5mm InGaAs PIN фотодиода TO5 (модел BPD-5STO5B-FW)
