1mm InGaAs PIN фотодиода TO46

Преглед на производот-1mm InGaAs PIN фотодиода TO46

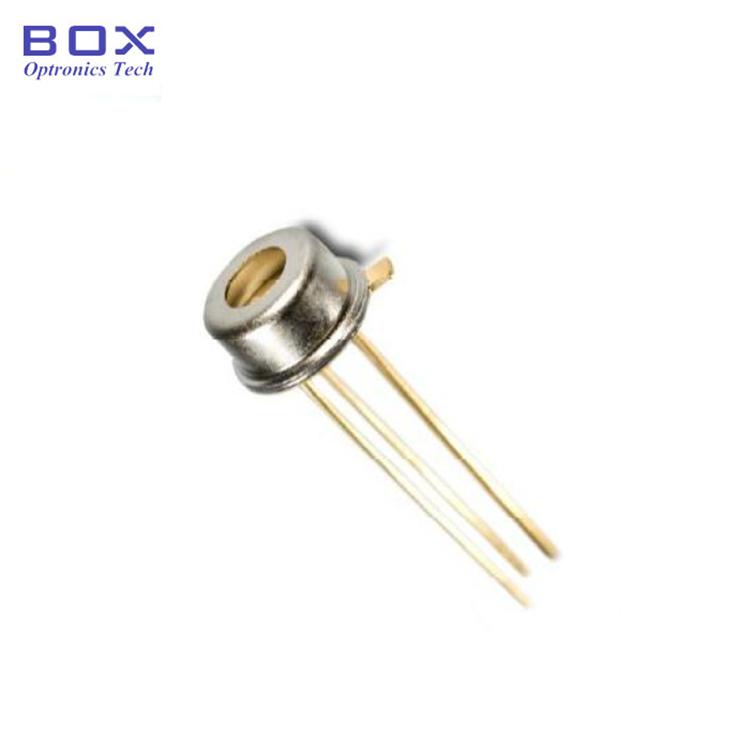

1mm InGaAs PIN фотодиодата (модел BPD-1STO46B-FW) од Box Optronics е фотодетектор InGaAs со високи перформанси дизајниран за апликации за откривање блиску инфрацрвени (NIR). Одликувајќи се со структура на PIN диоди, таа ја претвора инцидентната оптичка моќност во опсегот на бранова должина од 900–1650 nm во пропорционална фотоструја со висока линеарност и чувствителност. Се одликува со активна област со дијаметар од 1mm. Спакувана во херметичка метална конзерва TO46 со рамен оптички прозорец, фотодиодата е механички робусна, обезбедувајќи стабилни перформанси во тешки индустриски и лабораториски услови. Овие атрибути го прават одличен избор за следење на оптичката моќност, мерење на тестови со оптички влакна, ласерско откривање и NIR спектроскопија.

Клучни карактеристики-1mm InGaAs PIN фотодиода TO46

• Дијаметар на активна површина: 1мм за ефикасно собирање светлина

• Широк опсег на спектрален одговор: 900 nm до 1650 nm

• Висока одговорност: 0,9A/W типична при 1310nm, 0,95A/W на 1550nm

• Ултра ниска темна струја, мала капацитивност на спој

• Висока доверливост и долгорочна стабилност

• Херметички TO46 метален пакет со рамен прозорец

• Стандардна конфигурација TO-CAN за лесно монтирање

Типични апликации-1mm InGaAs PIN фотодиода TO46

• Оптички мерачи на енергија и модули за следење на оптичка моќност

• Опрема за тестирање и мерење со оптички влакна

• Откривање на оптички сигнал и следење на моќноста во телекомуникациските системи

• Спектроскопија и аналитички инструменти од блиску инфрацрвена (NIR).

• Системите за следење и контрола на ласерската моќност

• Калибрација и карактеризација на оптички атенуатор

• Истражување и развој во лаборатории за фотоника

• Интеграција на оптички модул и развој на фотонски потсистем

Технички спецификации-1mm InGaAs PIN фотодиода TO46

Апсолутни максимални оценки (TC = 25°C)

Електро-оптички карактеристики (TC = 25°C)

Детали за производот-1mm InGaAs PIN фотодиода TO46

Што е InGaAs PIN фотодиода?

InGaAs PIN фотодиодата е полупроводнички детектор со висока чувствителност дизајниран за оптичко откривање блиску инфрацрвено (NIR). Врз основа на полупроводничка структура P-I-N, тој ги претвора инцидентните фотони во фотоструја со одлична линеарност и стабилност.

Работејќи од 900nm до 1700nm, фотодиодите InGaAs обезбедуваат висока одговорност низ оптичките комуникациски опсези и SWIR регионот, што ги прави погодни за тестирање на оптички влакна, следење на оптичката моќност, спектроскопија и апликации за сензори.

Активната област од 1mm нуди зголемена способност за собирање светлина и подобрена толеранција на спојување, обезбедувајќи одлична рамнотежа помеѓу чувствителноста, флексибилноста на порамнувањето и брзината на откривање.

Определување на перформансите-1mm InGaAs PIN фотодиода TO46

• Висока одговорност и квантна ефикасност

• Ултра ниска темна струја

• Низок капацитет и брз одговор

• Широка спектрална покриеност

• Херметички TO46 пакет

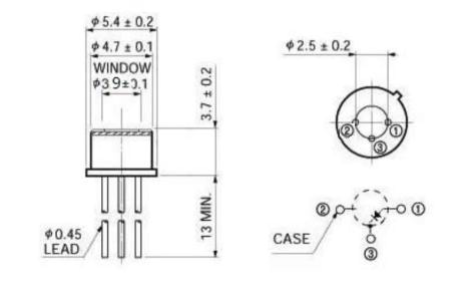

Димензии на пакетот и дефиниција на пиновите-1mm InGaAs PIN фотодиода TO46

Тип на пакување: TO46 Херметичка метална конзерва, рамен прозорец (TO-CAN 3-пински)

Дијаметар на конзерва: φ5,4 ± 0,2 mm (надворешен), φ4,7 ± 0,1 mm (внатрешен)

Дијаметар на прозорец: φ3,9 ± 0,1 mm

Конфигурација на пинови (долен приказ): Пин 1 = анодна (P-страна), игла 2 = куќиште (GND), пин 3 = катода (N-страна)

Информации за нарачка

Модел номенклатура

BPD - X X ДО XX - X - X

Пример: BPD-1STO46B-FW

Лист со податоци-1mm InGaAs PIN фотодиода TO46

Лист со податоци

Водечко време

• Стандардни единици (модели на залиха): 3~5 работни дена

• Стандардно производство: 10~15 работни дена

• Нарачки за волумен: ве молиме контактирајте за распоредот на производството

• Меѓународен превоз: ~5 работни дена (DHL/UPS/FedEx express)

• Побрзана услуга: достапна на барање

Забелешки за работа и ракување-1mm InGaAs PIN фотодиода TO46

• Фотодиодите се уреди чувствителни на електростатско празнење (ESD) — секогаш користете соодветна ESD заштита

• Избегнувајте директно допирање на каблите со голи прсти за да спречите контаминација и оштетување на ESD

• Чувајте ги неискористените уреди во пакување безбедно за ESD или спроводливи фиоки за да спречите оштетување од електростатско празнење
