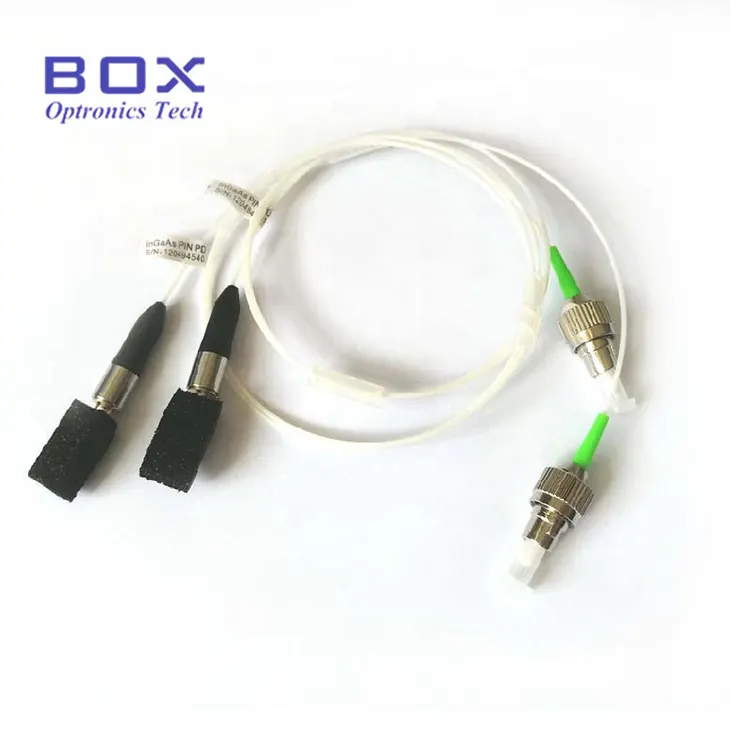

Коаксијален Pigtailed InGaAs PIN фотодиоден детектор

Преглед на производот   - Детектор за фотодиоди со коаксијален Pigtailed InGaAs PIN

Коаксијалниот Pigtailed InGaAs PIN фотодиоден детектор е оптички детектор со опсег на спектрален одговор од 1100-1650 nm. Обезбедува висока одзивност на најчесто користените бранови должини од 1310nm и 1550nm и е дизајниран за комуникација со оптички влакна, CATV, сензори и апликации за тестирање и мерење. BPD-70P10B-FA располага со активна област од 70 um и 1-метарски фибер пигтал со FC/APC конектор и е достапен од залиха. Други конфигурации за активна област, пакет, влакна, конектор и пинут се приспособени за OEM интеграција.

Клучни карактеристики   - Детектор за фотодиоди со коаксијален Pigtail InGaAs PIN

· Широк опсег на спектрален одговор: 1100 nm до 1650 nm

· Висока одзивност, ниска темна струја и мала капацитивност на спојницата

· Широк пропусен опсег: 2,5 GHz

· Време на брз пораст/пад: 0,3 секунди

· Излез на влакна со пигтали со FC/APC или друг приклучок (достапна е и опција за сад)

Типични апликации   - Коаксијален Pigtailed InGaAs PIN фотодиоден детектор

· Аналогни оптички приемници за CATV и видео пренос со оптички влакна

· Системите за откривање на широкопојасен RF-преку влакна

· Оптички инструменти за тестирање и мерење, вклучително и откривање на OTDR сигнал

· Дистрибуирано сензорирање со оптички влакна, како што е дистрибуирано акустични сензори (DAS)

· Следење на оптичка моќност во EDFA, DWDM и ласерски системи

· Лабораториско истражување за фотоника и системска интеграција на OEM

Спецификации на производот   - Коаксијален Pigtailed InGaAs PIN фотодиоден детектор

Апсолутни максимални оценки (TC = 25°C)

Оптичко-електрични карактеристики (TC = 25°C)

Дефиниција на пакет и пинови   - Коаксијален Pigtailed InGaAs PIN фотодиоден детектор

Информации за нарачка   - Детектор за фотодиоди со коаксијален Pigtailed InGaAs PIN

Модел номенклатура

BPD - XX X XX X - XX -   ( X   )

Пример: BPD-70P10B-FA ( 70m активна област, Pigtailed тип, 1,0m влакна, тип B pinout, FC/APC конектор)

Забелешка: Должината на пигтаил и форматот на фиксна картичка може да се прилагодат. Структурата на производот, големината, оптичките параметри и барањата за технологија на процесот може да се дизајнираат според барањата на клиентите.

Лист со податоци   - Коаксијален Pigtailed InGaAs PIN фотодиоден детектор

Лист со податоци

Најчесто поставувани прашања (ЧПП)

П: Која е разликата помеѓу детекторот за фотодиоди со коаксијални пигтали и фотодиодите TO-can InGaAs?

О: Главните разлики се дизајнот на пакетот и системската интеграција. Детекторот со коаксијален пигтала ја интегрира фотодиодата InGaAs PIN во херметичко коаксијално пакување со фибер пигтаил, обезбедувајќи директна врска со влакна и перформанси со висока фреквенција за апликации како CATV приемници и опрема за оптичко тестирање. Фотодиодите TO5/TO46 користат пакувања од метални конзерви со оптички прозорци и бараат надворешна оптичка спојка, што ги прави посоодветни за откривање на слободен простор и мерење на оптичка моќност.

П: Која е разликата помеѓу опциите за пакување со шипки и пакети?

О: Верзијата со пигтали има трајно прикачено влакно за директно оптичко поврзување, додека верзијата на садот обезбедува отстранлив интерфејс со влакна за практично поврзување и замена. Изборот главно зависи од барањата за системска интеграција: пакувањата со шипки се погодни за фиксни OEM инсталации, додека пакувањата со сад се погодни за тест и лабораториска опрема.

П: Како да ја изберам активната област на фотодиодата PIN на InGaAs?

О: Дијаметарот на активната област треба да се избере врз основа на големината на оптичкиот зрак, шемата за спојување и пропусниот опсег за откривање цел. Помалите дијаметри на активни површини даваат помал капацитет на спојување и поголема брзина одзив, додека чиповите со поголема површина обезбедуваат поголема ефикасност на оптичко собирање и релаксирана толеранција на порамнување. За системи поврзани со оптички влакна, опциите со средна големина како што се 70 um може да постигнат добар компромис помеѓу пропусниот опсег и географската ширина на порамнување.

Поврзани производи

· 1мм активна област во фотодиода со PIN-код во GaAs

· 5mm InGaAs PIN фотодиода TO5

· Силициумска фотодиода TO46

· Засилувач за засилување на влакна со допирана ербиум со C-бенд

Забелешки за работа и ракување

· Следете ги соодветните процедури за заштита на ESD кога ракувате со фотодиодата, бидејќи фотодиодите со PIN-кодот InGaAs се уреди чувствителни на ESD.

· Избегнувајте допирање на крајната страна на влакната или оптичкиот конектор со голи прсти.

· Не ги надминувајте апсолутните максимални оценки наведени во листот со податоци.

· Избегнувајте прекумерно свиткување или механички стрес на прасето со влакна.
