1550 nm коаксијален DFB ласер со тесна широчина

Преглед на производот-1550nm коаксијален DFB ласер со тесна широчина

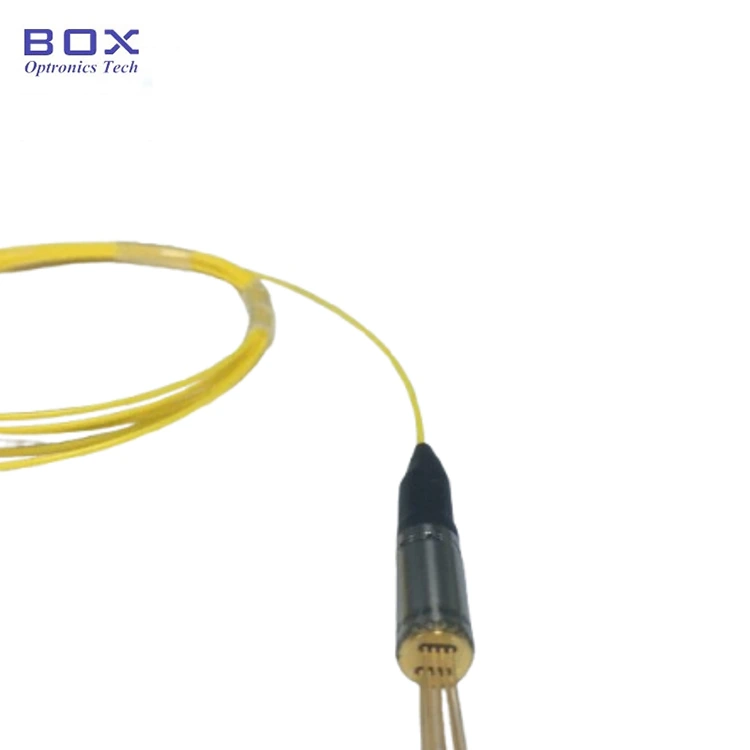

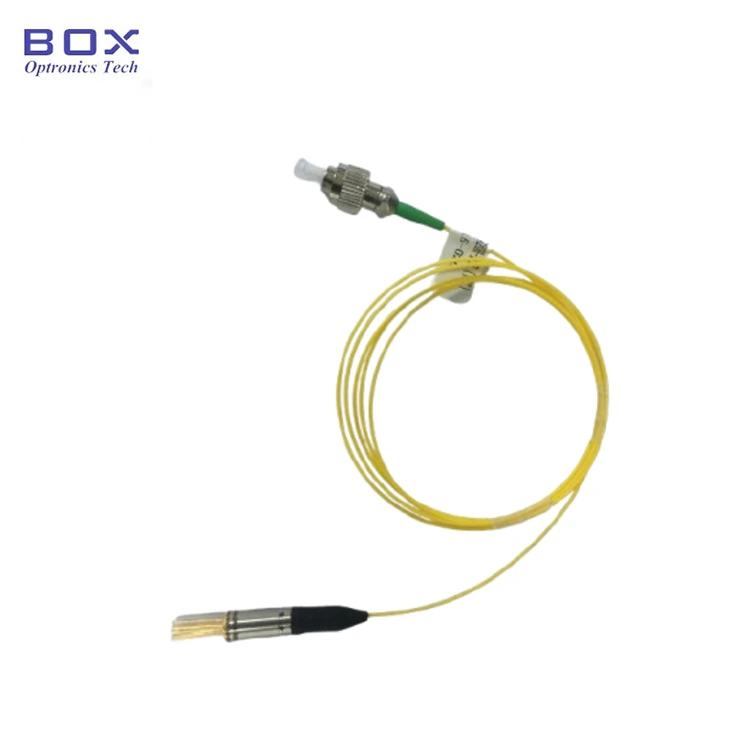

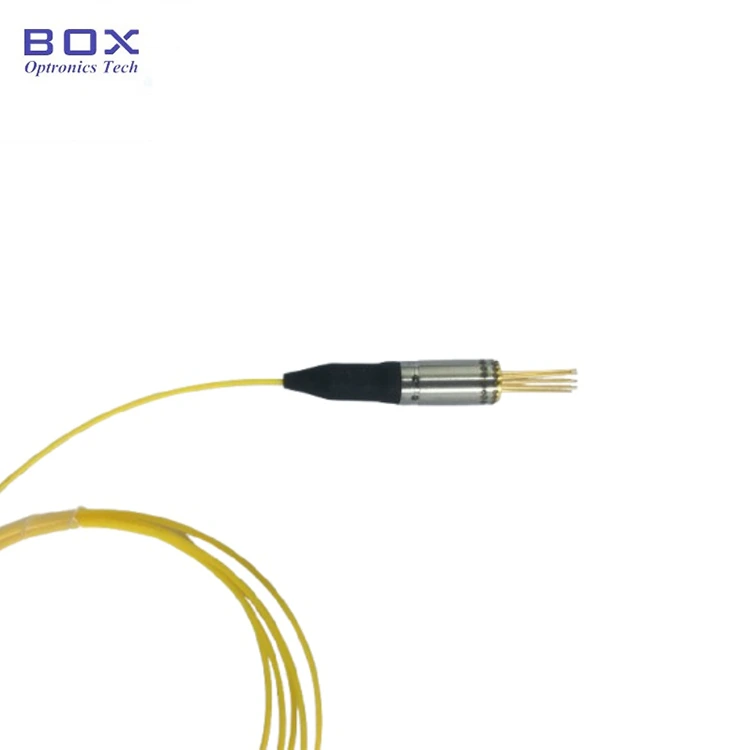

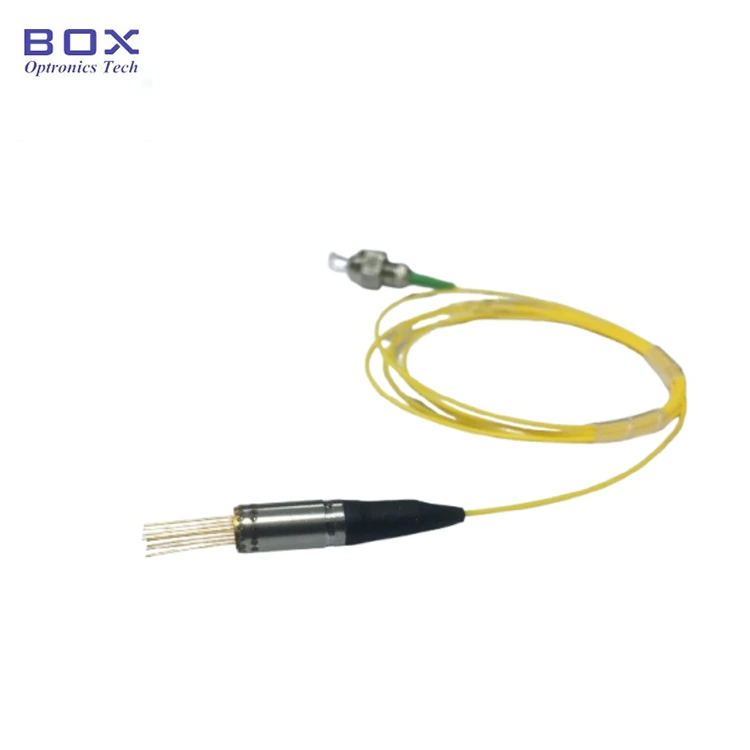

Коаксијалниот DFB ласер со тесна ширина од 1550 nm од Box Optronics е дистрибуиран ласер за повратни информации со TEC-ладен дизајниран за системи со опсег LiDAR и апликации за автономно возење. Работејќи на централна бранова должина од 1550 nm, обезбедува оптички излез од ≥2 mW преку едномодни влакна и спектрална ширина на линијата од ≤500 kHz, измерена со методот на само-хетеродин. Ласерот интегрира термоелектричен ладилник (TEC), термистор, фотодиода на PIN монитор InGaAs и оптички изолатор во компактно коаксијално пакување со FC/APC или SC/APCfiber pigtail.

Клучни карактеристики -1550nm коаксијален DFB ласер со тесна широчина

· Централна бранова должина: 1550 nm, +/-3 nm WL толеранција

· Тесна спектрална ширина на линијата: ≤500 kHz (метод на мерење само-хетеродин)

· Оптичка излезна моќност: минимум 2 mW (излез на SM влакна)

· Вграден оптички изолатор: ≥30dB изолација

· Интегриран термоелектричен ладилник (TEC) и термистор

· Вградена фотодиода на PIN монитор InGaAs

· Работа со низок шум, ниско изобличување

· Висока доверливост и долг работен век

Типични апликации -1550nm коаксијален DFB ласер со тесна широчина

· FMCW LiDAR системи за автономно возење и ADAS

· Кохерентен LiDAR за симултано мерење на опсегот и брзината

· LiDAR системи за 3D слики и автономна навигација

· Индустриски LiDAR системи за роботика, AGV навигација и автоматизација

· Кохерентни системи за тестирање на оптичка комуникација и оптичка мерна опрема

· Дистрибуирани системи за сензори за оптички влакна

· Рефлектометрија на доменот на оптичка фреквенција (OFDR)

· Истражување на фотоника и лабораториски кохерентни експерименти за откривање

· Интеграција на OEM во модулите LiDAR, автомобилски сензори и индустриска опрема за сензори

Спецификации на производот -1550nm коаксијален DFB ласер со тесна широчина

Апсолутни максимални оценки (Tc = 25°C)

Оптичко-електрични карактеристики (Tc = 25°C)

Карактеристики на ТЕЦ и термистор

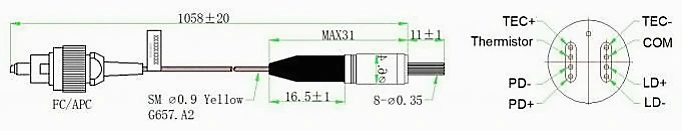

Дефиниција на пакет и пинови

Тип на пакување: Коаксијално херметичко пакување со TEC

Вградени компоненти: оптички изолатор, термоелектричен ладилник (TEC), термистор, фотодиода на PIN монитор InGaAs

Информации за нарачка -1550nm коаксијален DFB ласер со тесна широчина

Модел номенклатура

BLD - X XX XX X - X XX (XX)

Пример: BLD-ND5502H-IFA(TEC)

Лист со податоци -1550nm Коаксијален DFB ласер со тесна широчина

Лист со податоци

Најчесто поставувани прашања (ЧПП)

П: Што значи „тесна ширина на линијата“ и зошто е важно за LiDAR?

О: Ширина на спектрална линија се однесува на ширината на оптичкиот фреквентен спектар на ласерот. Овој ласер обезбедува ширина на линија од < 500 kHz, мерена со методот на само-хетеродин. Потесната ширина на линијата генерално резултира со подолга должина на кохерентност, што е важно за кохерентни техники за откривање како што е FMCW LiDAR.

Во системите FMCW LiDAR, пренесените и рефлектираните оптички сигнали се мешаат за да генерираат сигнал за отчукување што се користи за мерење на опсегот и брзината. Ласерот со тесна ширина помага да се одржи кохерентноста, да се намали фазниот шум и да се подобри чувствителноста на мерењето при апликации со долг дострел и со висока резолуција.

П: Која е разликата помеѓу овој коаксијален ласер со тесна ширина и DFB ласер спакуван со пеперутки?

О: Примарната разлика е факторот на формата на пакетот. Овој производ користи компактно коаксијално пакување со интегриран TEC, термистор, монитор фотодиода и оптички изолатор, што го прави погоден за LiDAR модули со ограничен простор и OEM интеграција поврзана со влакна.

DFB ласерите спакувани со пеперутки обично обезбедуваат повеќе електрични интерфејси и поголема флексибилност за лабораториски системи, телекомуникациска опрема и апликации кои бараат прилагодени термички или електрични дизајни.

Соодветниот пакет зависи од системските барања, вклучувајќи ја големината, термичкото управување, електричниот интерфејс и методот на интеграција.

П: Дали брановата должина од 1550 nm е безбедна за очи за автомобилскиот LiDAR?

О: Регионот со бранова должина од 1550 nm генерално се смета за побезбеден за очите за апликациите LiDAR во споредба со пократките бранови должини како 905 nm. На околу 1550 nm, апсорпцијата од предните структури на окото значително ја намалува ретиналната изложеност, дозволувајќи им на системите LiDAR да постигнат повисоки дозволени нивоа на оптичка моќност според важечките ласерски безбедносни стандарди.

Конечната класификација за безбедност на очите зависи од целосниот дизајн на системот, вклучувајќи ја излезната моќност, дивергенцијата на зракот, форматот на модулација, времетраењето на експозицијата и усогласеноста со стандардите како што е IEC 60825.

П: Која е минималната количина на нарачка (MOQ)?

О: MOQ е 2 парчиња.
