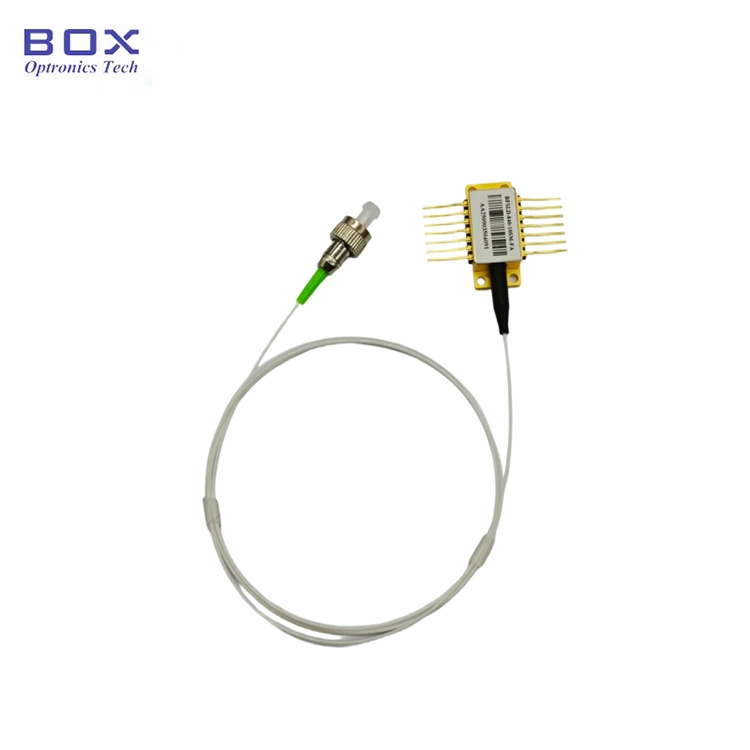

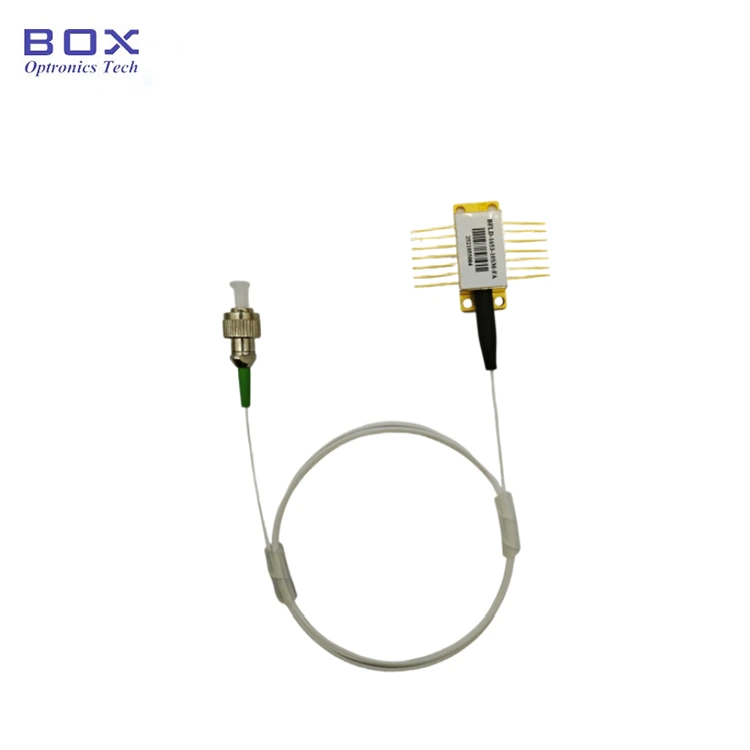

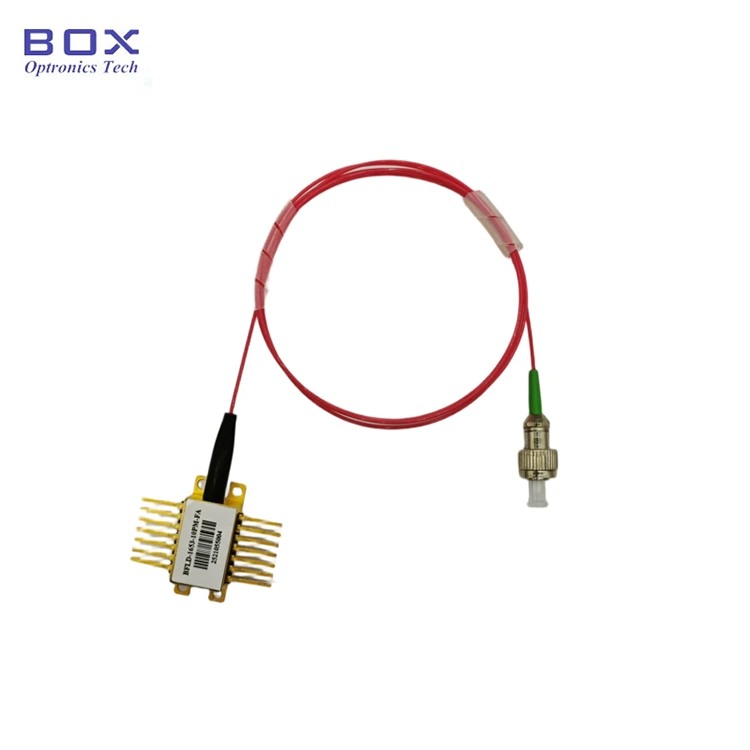

1310nm DFB 100KHz BTF Ласер со тесна ширина на линија

Содржина

1. Воведување на 1310nm DFB 100KHz BTF Ласер со тесна ширина на линијата

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ласерот со тесна ширина од 1310nm DFB 100KHz BTF е ласер со високи перформанси дизајниран за апликации во Lidar, ветерен радар, оптички сензори за влакна и кохерентна комуникација. Се одликува со излезна моќност до 100 mW, пропусен опсег од 3 dB помал од 100 kHz и струја со низок праг. Изборно со SM/PM влакна, широка работна температура и висока доверливост. Ве молиме користете го под заштита од ESD и контролирајте ја струјата и температурата на уредот строго и избегнувајте оштетување од прекумерна струја.

Производ Спецификации

Карактеристики на производот

● SMF-28e или пигтаил PM1310;

● Излезна моќност >100mW

● Тесен ширина на линија <100KHz;

● 14-пински BTF пакет со TEC, оптички изолатор, и Monitor PD.

Апликации за производи

● Лидар;

● Радар на ветер;

● сензор за оптички влакна;

● Кохерентна комуникација.

Производ Детали

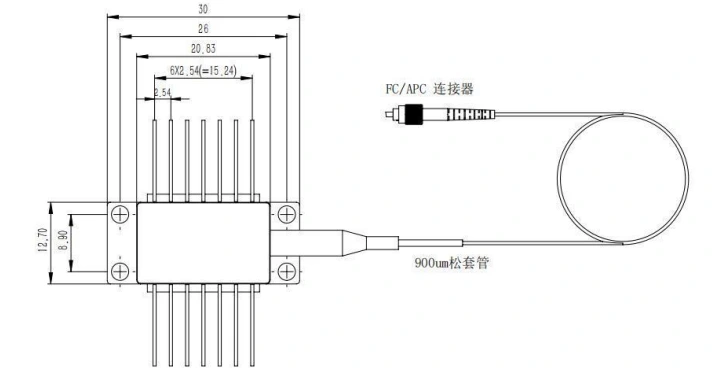

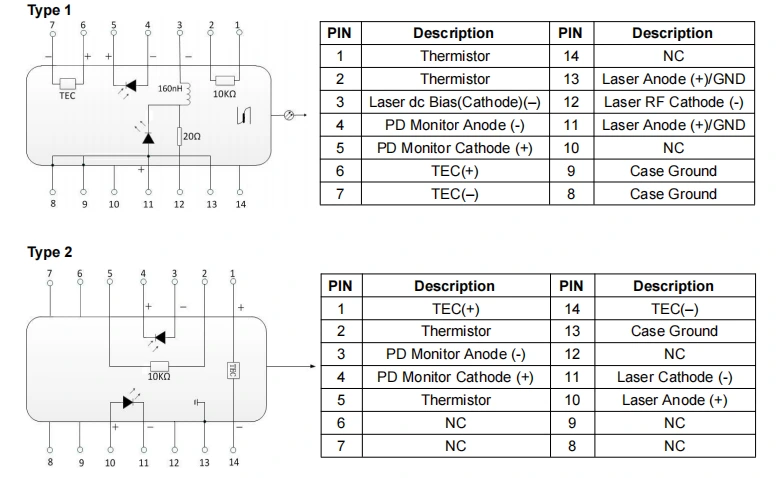

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-1310nm DFB 100KHz Ласер со тесна ширина на BTF

● ЧПП

(1) Дали е можно да се промени брановата должина со прилагодување на струјата? Кој е опсегот?

--Да. Коефициентот на тековната бранова должина е 0,01 nm/mA, а температурен коефициент на бранова должина е 0,1 nm/℃. Прилагодливиот опсег на WL е околу ~ центар WL+/- 1 nm

(2) Која е ширината на линијата? Дали обезбедувате нормална ширина на линијата LD?

--3dB ширината на линијата е помала од 100 kHz. Достапно е LD на ниво на MHz.

(3) Кој е опсегот на регулација на моќноста?

--10~100%

(4) Дали обезбедувате заштитна цевка со влакна и конектор за влакна?

--Да. 900um лабава цевка и FC/APC, SC/APC или други конектори се изборен.

Нарачување информации

на пр.: BNLD-1310-11HPM-FA

(Информации за нарачката: 1310nm DFB 100KHz BTF Ласер со ширина на тесна линија, 100mW излезна моќност, со PM влакна, FC/APC конектор, тип 1 пин-аут).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.

l За време на процесот на напојување, никогаш не применувајте голема струја директно, како ова ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот, а потоа постепено зголемување на струјата во мали се зголемува додека не се достигне посакуваното ниво.

l Пред да ги вклучите сите компоненти, прво активирајте го ладилникот и потоа продолжете со чекорите за постепено напојување за да спречите прегревање на чипот и преоптоварување.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
