Ласер со влакна со ултра тесна ширина од 1550 nm 3 kHz

Содржина

1. Воведување на Ласер со влакна со ултра тесна ширина од 1550 nm 3 kHz

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ова е 1550 nm 3 kHz ултра-тесна линиска широчина влакно Ласерска структура на ласерска шуплина DFB со влакно допирани со ербиум, со CW излез моќност 50/100/200/500/1000mW опционално, 3dB пропусен опсег помал од 3kHz, бранова должина стабилен без режим на скокање. Поддржува клупа и модуларни конфигурации со комуникациски интерфејс RS232 и софтвер за следење на системот интеграција. Погоден за дистрибуирано сензорирање и така натаму.

Производ Спецификации

Карактеристики на производот

● Спектрален ширина на линија ≤3 KHz;

● Целосно-влакна DFB резонантна празнина;

● Бранова должина стабилен без режим на скокање;

● DB9 Женски (RS232) комуникации за лесна интеграција.

Апликации за производи

● ЛиДАР;

● Акустична сензори, хидрофони;

● Влакна Оптичко дистрибуирано сензорирање.

Детали за производот

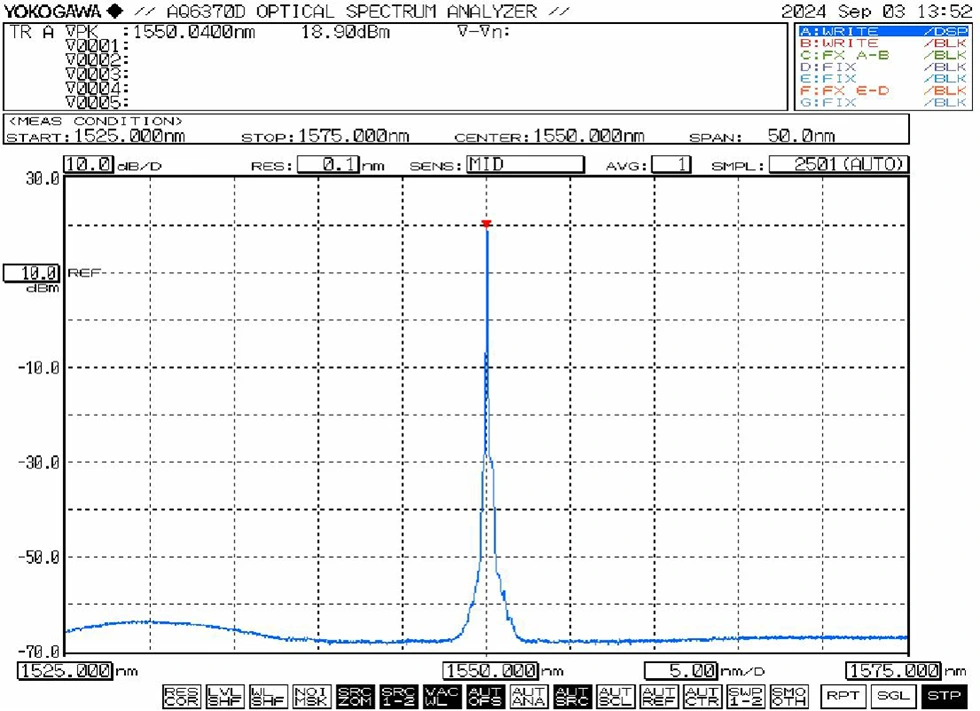

● Типичен спектар: 1550nm

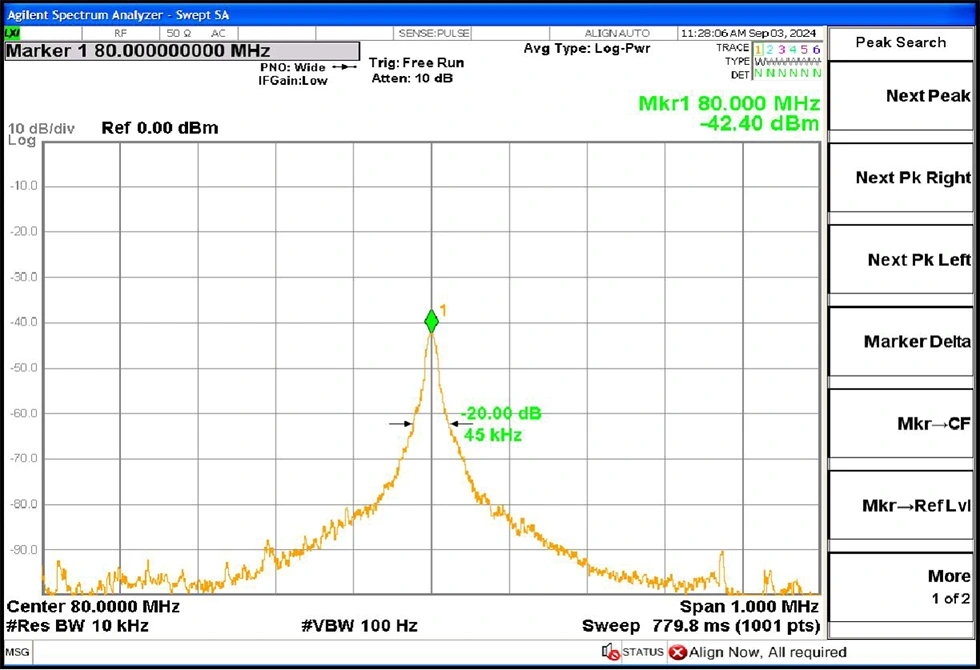

● Типична линиска ширина: 3dB спектрална ширина на линија≤3 KHz (еднаква 20dB ширина на линија / 20)

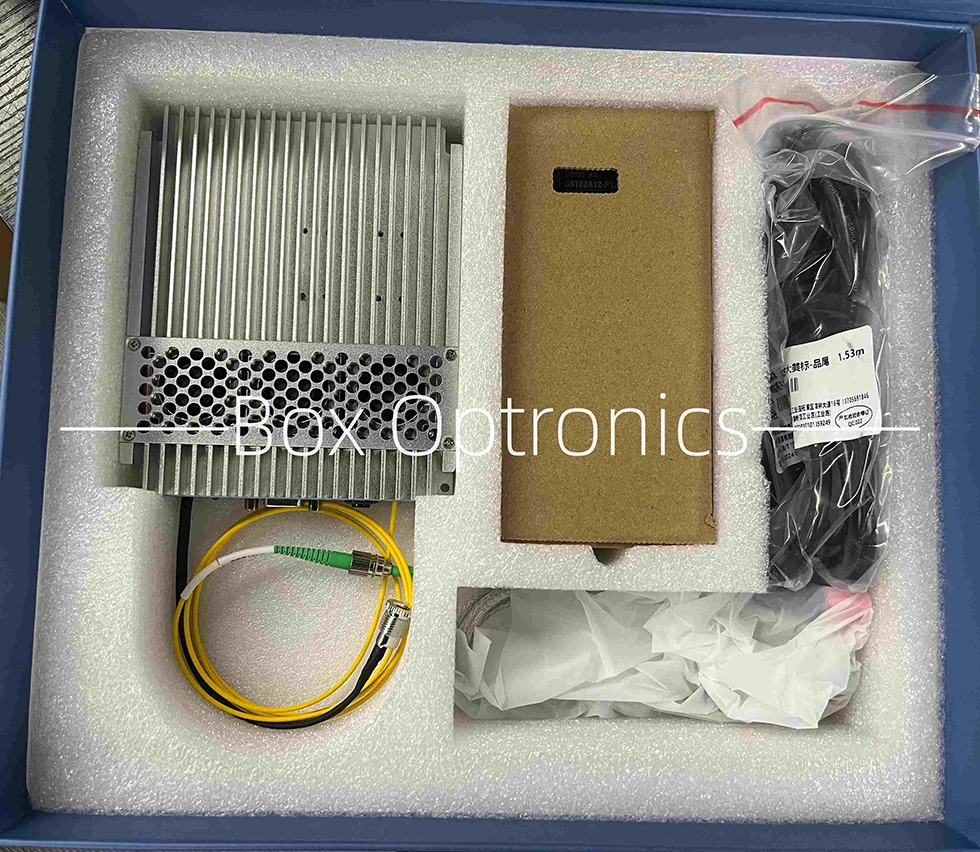

● Пример за пакување

Операција Чекори

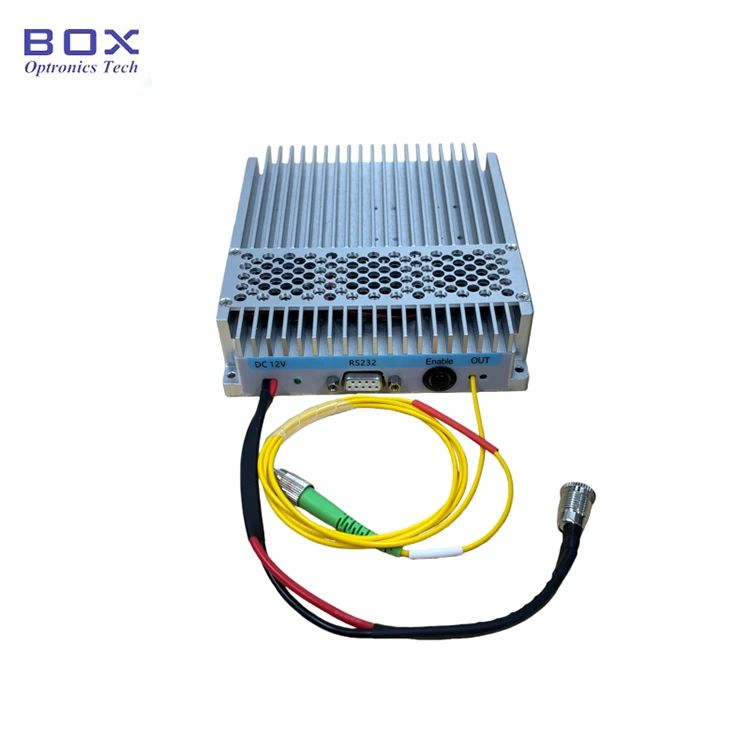

1.Изглед: Модулот вклучува конектор за напојување, индикатор за напојување, RS232 комуникациски интерфејс, прекинувач за активирање на излезот и порта за ласерски излезни влакна.

2. Моќ Напојување: Приклучокот за напојување користи стандарден интерфејс DC5,5×2,1mm. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. Во форма на буквата У Достапен е конектор кабел за напојување за поврзување со прекинувач за напојување барање во моментот на купувањето.

3.Поврзување скокач со оптички влакна: Отстранете го капачето за прав од конектор за влакна, проверете го крајното лице за контаминација или оштетување и уверете се чистота пред да се поврзете со други уреди со влакна или опрема за тестирање. За модели со висока моќност, се препорачува спојување со фузија.

4.Поврзување Модулот на компјутер домаќин: Користете го вклученото USB-RS232 сериски кабел за податоци за поврзување на модулот со компјутерот. Инсталирајте го посветен сериски драјвер (обезбеден од производителот) за да се овозможи комуникација. Без драјверот, софтверот домаќин не може да се поврзе со модулот.

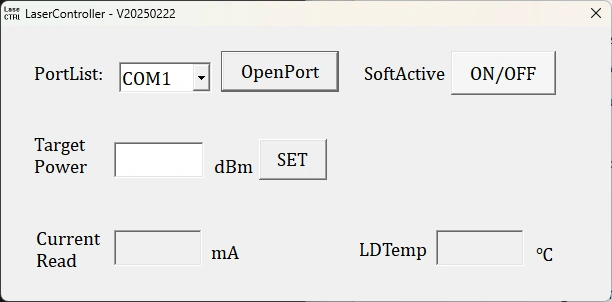

5.Софтвер: Софтверот домаќин дозволува прилагодување на излезната моќност и контролирање на ласерскиот излез преку Копче „SoftActive“. Софтверот ја прикажува поставената струја на пумпата, излезот моќ и статус на следење на температурата.

6.Параметар Меморија:Поставки и статусот конфигуриран преку софтверот автоматски се зачувува во модулот внатрешна меморија. Не е потребна конекција со домаќин компјутер ако параметрите не го прават тоа треба модификација.

Нарачување информации

на пр.: NLFL-1550-50-T-SM-M

(Информации за нарачката: 1550nm 3kHz ултратесен ласер со влакна, 50mW излезна моќност, прилагодлива моќност, SM влакна, пакет на модули).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

1. Забелешки за работа и одржување-1550nm 3kHz Ултра-тесна ширина на линијата Ласер со влакна

l Избегнувајте често приклучување/исклучување на конектори со влакна за да спречите акумулација на прашина и оштетување на крајот на лицето.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со a влакно на крајот на лицето детектор пред поврзување. Секогаш поврзувајте/исклучувајте ги влакната без струја за да се избегне горење на крајот на лицето. Затворете ги неискористените конектори со капачиња за прав.

● Чувајте ја опремата во сува средина без влага.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
