1550nm DFB 100KHz BTF Ласер со тесна ширина на линија

Содржина

1. Воведување на 1550nm DFB 100KHz BTF Ласер со тесна ширина на линијата

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ласерот со тесна ширина од 1550nm DFB 100KHz BTF е дизајниран за апликации со висока прецизност кои бараат ултрастабилна, теснопојасна извори на светлина. Работејќи на бранова должина од 1550 nm, овој ласер има <100 KHz ширина на линија, >50mW излезна моќност. Идеален е за WDM (Декција за бранова должина Мултиплексирање) системи, сензори за оптички влакна и опрема за тестирање што бараат ниски ширина на линија и висока спектрална чистота. Кога работи, овој уред емитува a ласерски зрак со висок интензитет. Не гледајте директно во крајното лице на влакната; прави па може да предизвика повреда на окото.

Производ Спецификации

Карактеристики на производот

● Мулти-квантна Па (MQW);

● Високо излезна моќност >50mW;

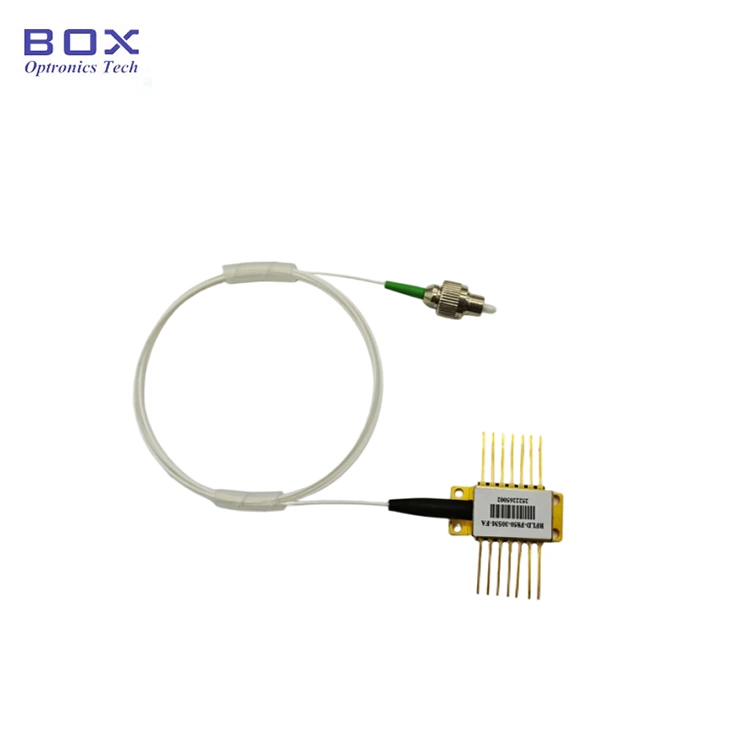

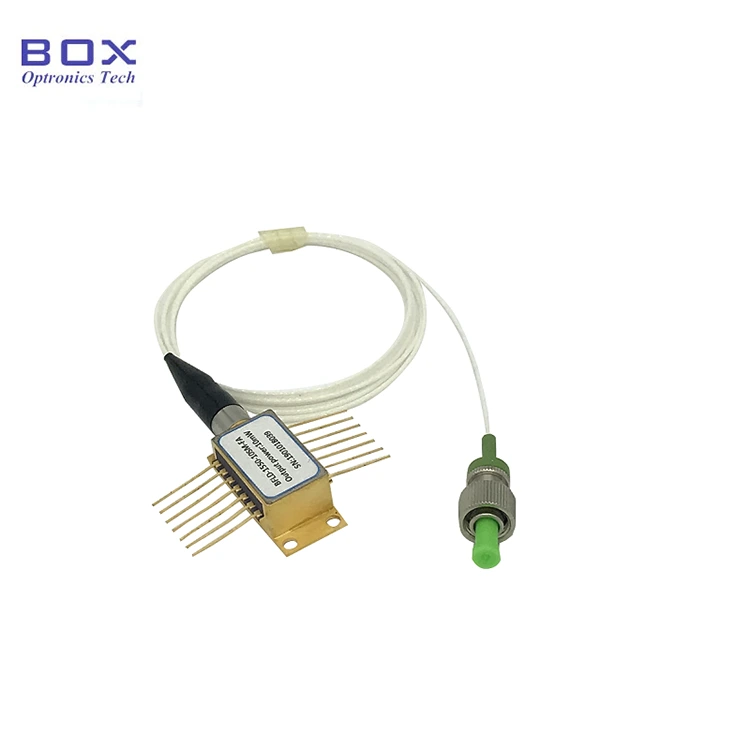

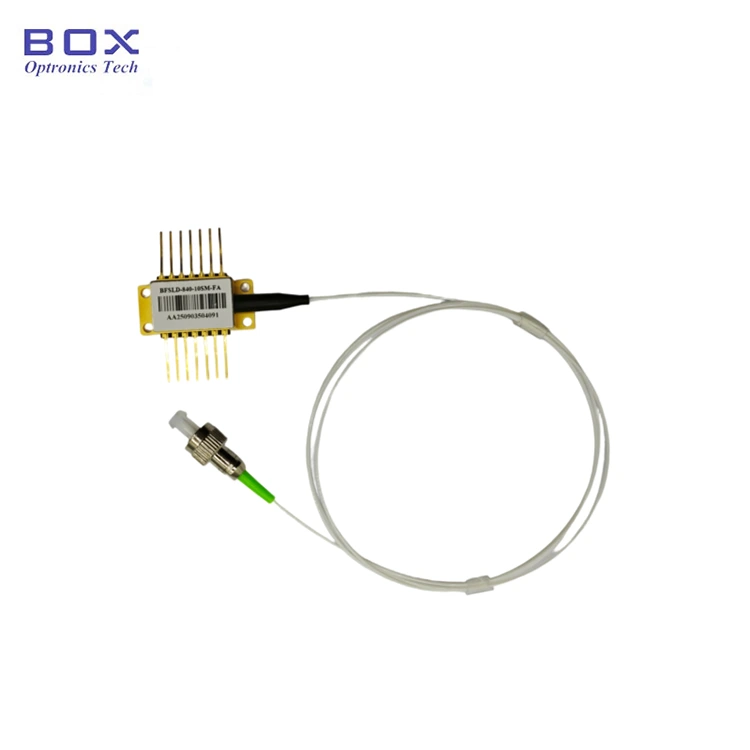

● 14-пински BTF пакет со TEC, термистор и оптички изолатор.

Апликации за производи

● Лидар;

● Лабораториски тесен извори на светлина со ширина на линија и оптички тест;

● Оптичко влакно комуникации;

● Сензор за оптички влакна.

Производ Детали

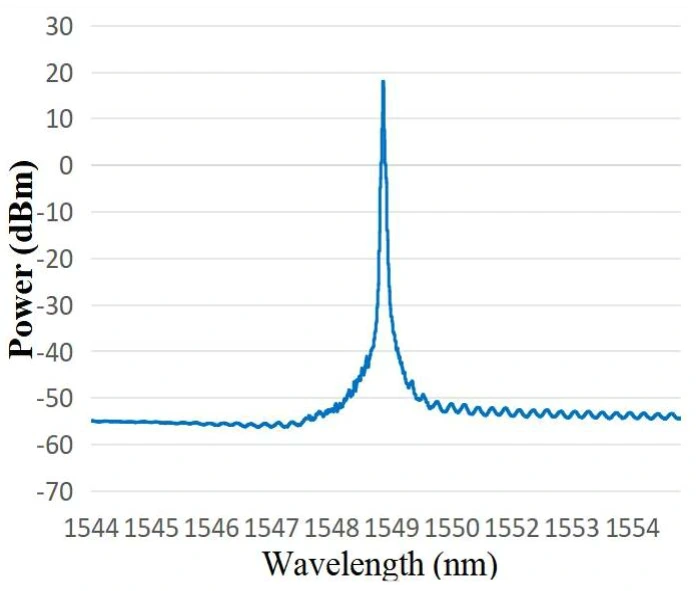

● Типичен спектар: 1549,38 nm, WL толеранцијата може да биде 1550+/-2nm.

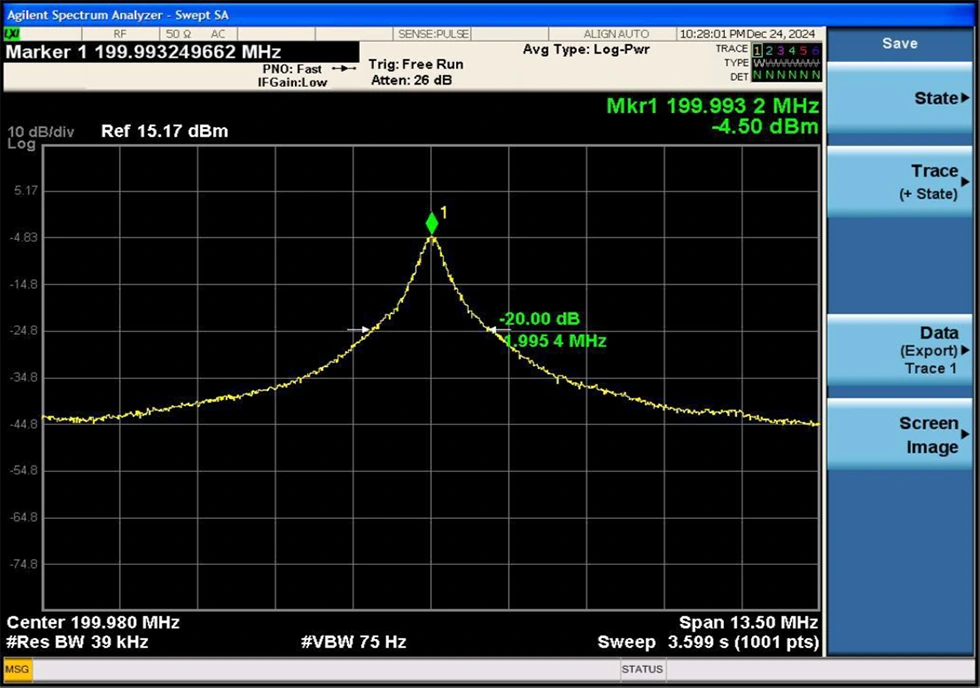

● Типична ширина на линија: 3dB спектрална ширина на линија <100 KHz (еднакво 20 dB ширина на линијата / 20)

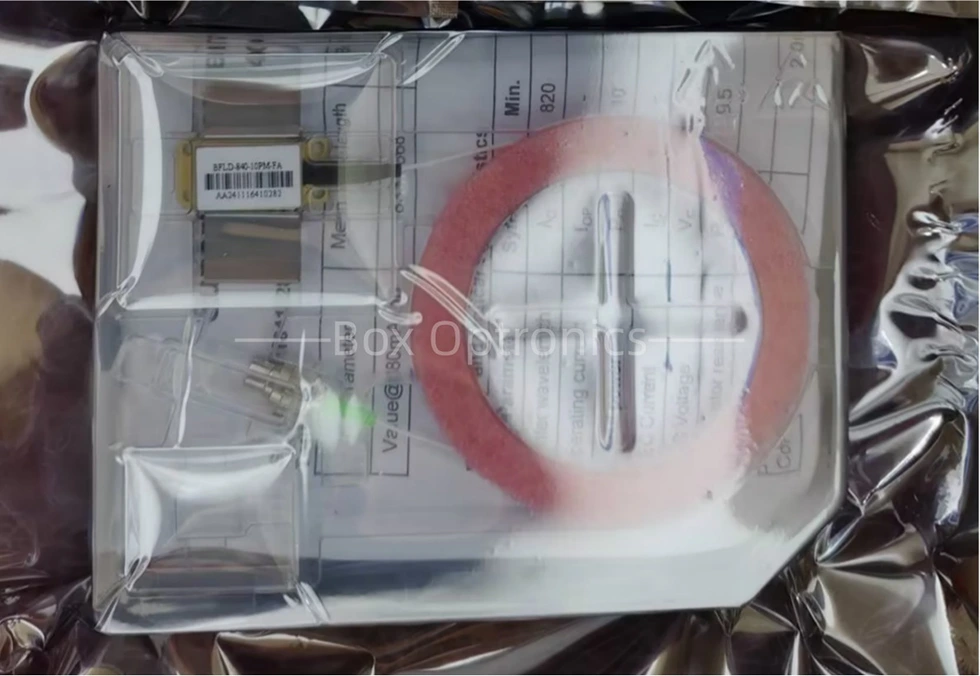

● Пример за пакување

*Самостоен уред; нема вграден драјвер (надворешен драјвер по избор).

Информации за нарачка

на пр.: BNLD-1550-11HSM-FA2

(Информации за нарачката: 1550nm DFB 100KHz BTF Ласер со тесна ширина на линија, 100mW излезна моќност, со SM влакна, FC/APC конектор, тип2 пин-аут).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, строго придржување за време на пакувањето се потребни мерки за антистатичка заштита, транспорт и користење. Дополнително, мора да се преземат мерки на претпазливост за да се спречи пренапони на напојувањето, бидејќи неуспехот да се стори тоа може да резултира со трајно оштетување на уред (на пр., обезбедување на соодветно заземјување на опремата и носење антистатик лента за зглоб).

l Потврдете ја стабилноста на оперативното коло на производот за да ја спречите оштетување предизвикано од пулсни струи.

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.

l Кога го користите уредот, строго придржувајте се до работниот напон и тековните опсези наведени во листот со податоци. Клучни параметри-вклучувајќи го Ith (Праг струја), Iop max (максимална оперативна струја), Vop max (максимум Работен напон) и λc (Централна бранова должина) - треба да бидат референцирани конкретно во извештајот за тестирање даден во моментот на пратката.Забелешка:Операција над апсолутните максимални оценки може да предизвика трајно оштетување на уредот.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
