Диоден ласерски модул со пумпа од 980 nm со вградени погонски кола

Содржина

1. Воведување на Диоден ласерски модул со пумпа од 980 nm со вградени погонски кола

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Стандардна дополнителна опрема

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

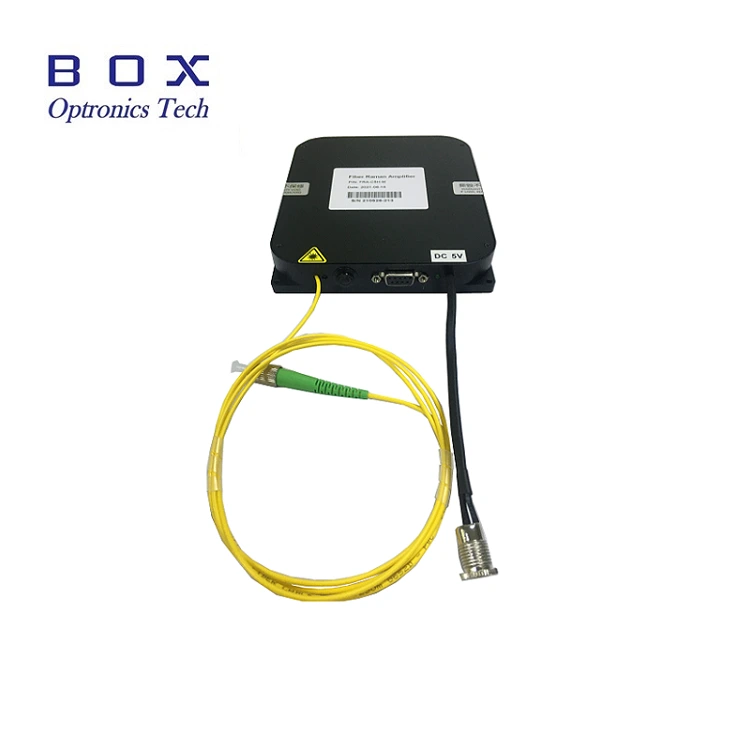

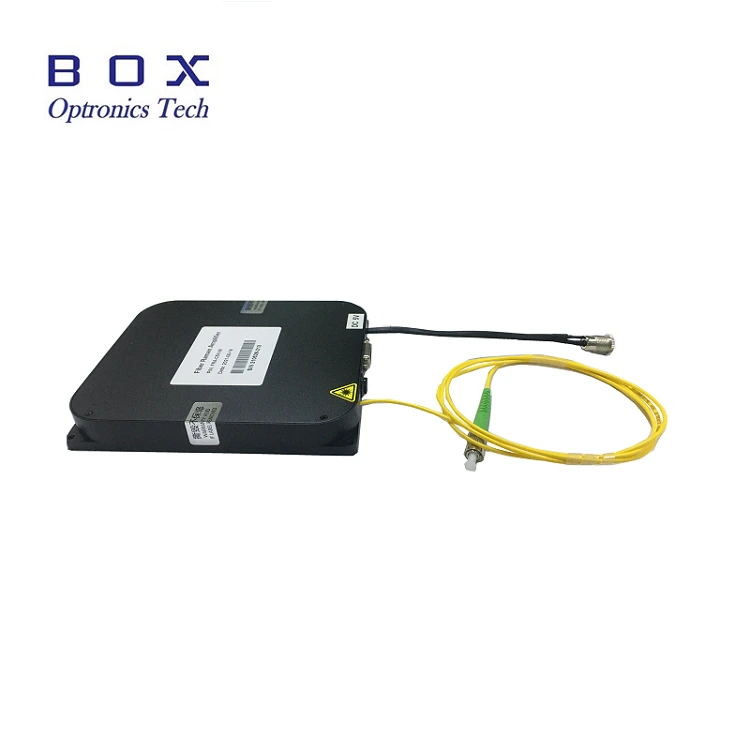

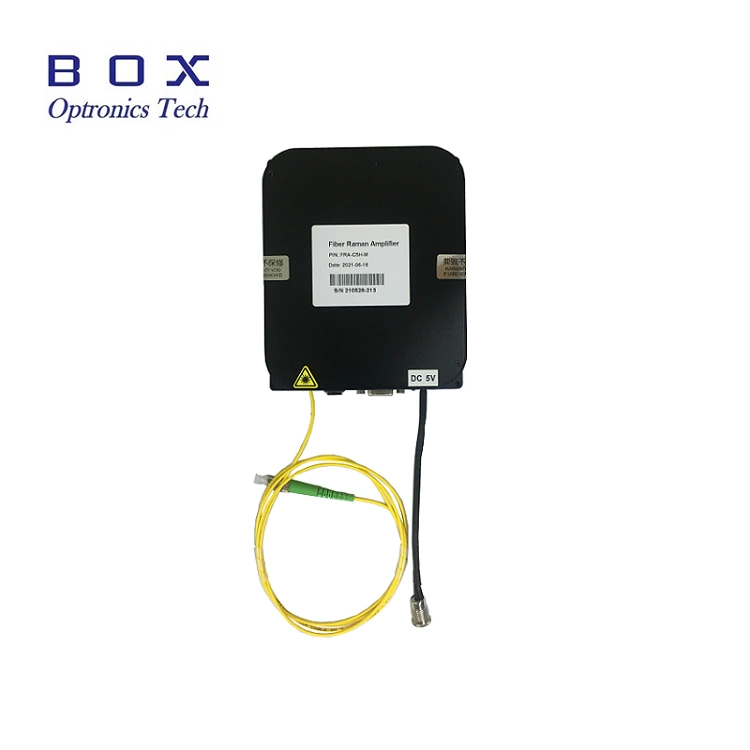

Вовед во производот

Ласерски модул со диоди со пумпа од 980 nm со вграден погон Колата е специјално дизајнирана за оптичка комуникација, засилување на влакна, и нелинеарно оптичко истражување. Интегрира ласерски чип, погонско коло, Заштитна единица за контрола на температурата и излезна структура на влакна во едно, со бр потребен е надворешен погон, plug-and-play. Достапни се 200mW/400mW/600mW. СМ влакна и PM влакна се опционални. 1 година гаранција. При користење на ласерскиот извор модул долго време, не заборавајте да размислите за дисипација на топлина. Поставете го модул на ладилник.

Производ Спецификации

Карактеристики на производот

● Вградени интегрирани погонски кола, без надворешни потребна е возачка табла.

● Компактна и мала големина, погодна за интеграција и лесна инсталација.

● Моќ и спектрална стабилност.

● Интерфејсот за комуникација е компатибилен.

Апликации за производи

● Извор на пумпа за засилувачи на влакна (EDFA).

● Ласерска опрема за сензори.

● Пренос на комуникации со оптички влакна системи.

● Биолошко откривање.

Детали за производот

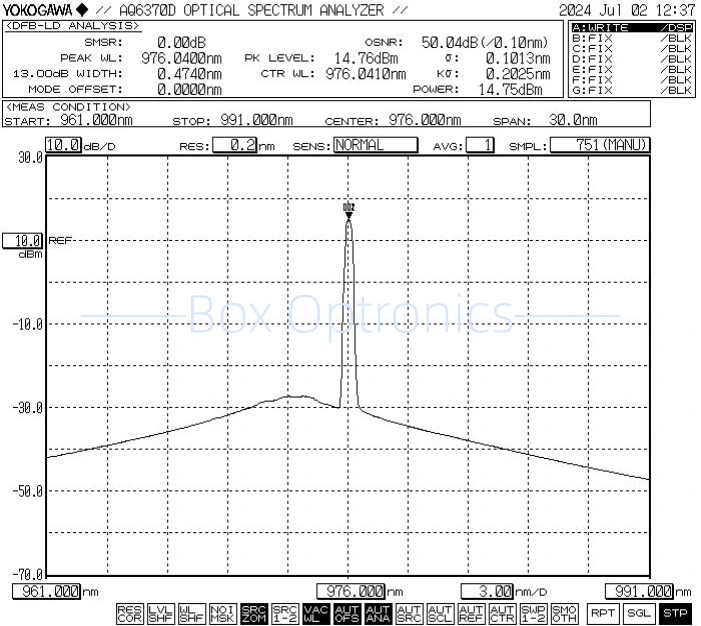

● Типичен спектар: 976nm

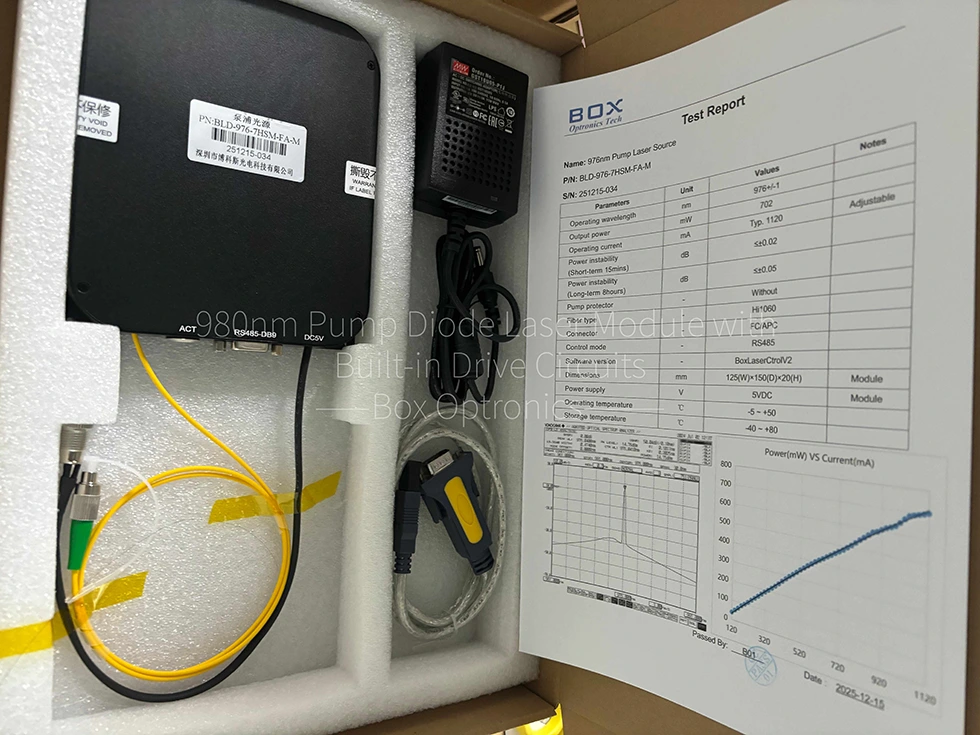

● Стандардна дополнителна опрема

Чекори за работа

Чекор 1. Отпакување: Пред склопување, проверете дали сите додатоци се комплетни, вклучувајќи го и модулот за ласерски извор на пумпа, USB кабел за податоци, адаптер за напојување, извештај од тестот итн.

Чекор 2. Напојување: Поврзан со DC прекинувачки напојување или регулирано напојување кое одговара на нивната моќност барања за снабдување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се напојува според локалните стандарди за напон.)

Чекор 3. Поврзување на излезното влакно: Отворете го капачето за прав на приклучокот за влакна или прирабницата, проверете го крајното лице на влакната и поврзете го влакното или спојте го влакното со уредот или мерачот на моќност што треба да се тестира откако ќе потврди дека нема загадување и оштетување.

Setp4.Поврзете се со компјутерот домаќин: Користете USB-RS485 DB9 податочен кабел за поврзување на 980nm пумпа диоден ласерски модул со Вградени погонски кола и компјутерот; компјутерот мора прво да инсталира a посветен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS485, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може да бидат правилно поврзани и комуницирани. Прашајте го Box Optronics за возачот.

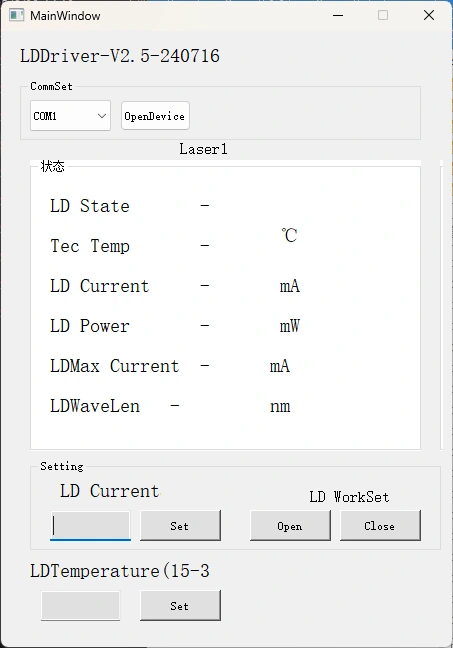

Step5.Control софтвер: Box Optronics ја обезбедува сериската команда или софтверот за компјутер контролирајте ја струјата на LD и температурата на LD на ласерскиот модул со диодна пумпа од 980 nm со вградени погонски кола. Изберете ја вистинската порта, поставете ја струјата и температура, потоа кликнете на копчето за отворање. (За да спречите оштетување, подигнете го погонот струја бавно при почетната работа. Не применувајте целосна струја веднаш.)

Чекор 6. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете го врската со влакна.

Информации за нарачка

на пр.: BLD-976-6HSM-FA-MP1

(Информации за нарачката: 980nm пумпа диоден ласерски модул со вграден Погонски кола, 976 nm, излезна моќност од 600 mW, со влакна SM Hi1060, FC/APC конектор, заштита од рефлектирана светлина од 1064 nm, пакет на модули).

*Опремен со заштитник на пумпата, слабеењето на излезната моќност е 10–15%.

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

l Кога го користите модулот за извор на светлина подолги периоди, погрижете се размислете за дисипација на топлина и вентилација со монтирање на модулот на топлина мијалник.

l При вклучување, прво уверете се дека и прекинувачот за напојување и прекинувачот за клучеви се во положба „исклучено“, а потоа поврзете го напојувањето. При исклучување, прво исклучете го прекинувачот со клучеви; почекајте додека индикаторот светлото се изгасна пред да го исклучите напојувањето. Никогаш директно исклучете го напојувањето додека работи опремата.

l Избегнувајте често приклучување/исклучување на конектори со влакна за да спречите акумулација на прашина и оштетување на крајот на лицето.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со a влакно на крајот на лицето детектор пред поврзување. Секогаш поврзувајте/исклучувајте ги влакната без струја за да се избегне горење на крајот на лицето. Затворете ги неискористените конектори со капачиња за прав.

● Чувајте ја опремата во сува средина без влага.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.

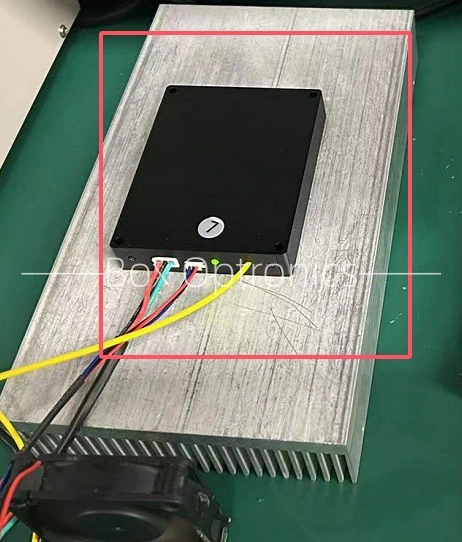

*дисипација на топлина за долготрајна употреба
