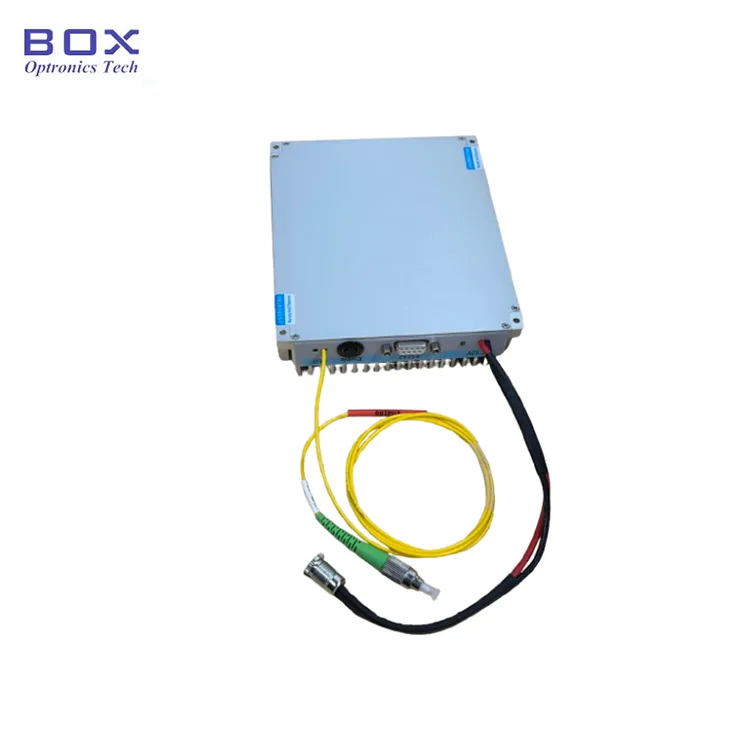

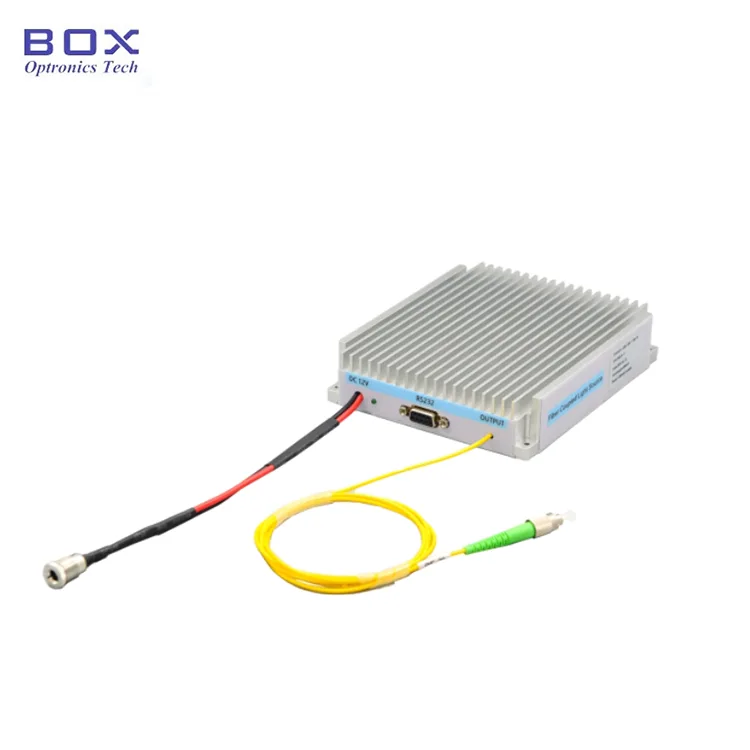

Ласерскиот извор од 808 nm се базира на полупроводнички ласерски чип со високи перформанси, со излез од 105/125um или 200/220um 0,22N споен со мултимодефибер и коло за возење со постојана струја дизајнирано да обезбеди безбедно и стабилно работење. Нуди излезна моќност од 5W, 10W и 20W. Обезбедува контрола за домаќин на компјутер или команди за работа и интеграција. Погоден за апликации во ласерско пумпање со влакна, биомедицина и така натаму. При долготрајна употреба, треба да се внимава на дисипацијата на топлината на ласерскиот извор.
|
Параметри |
Единица |
мин. |
Тип. |
Макс. |
Белешки |
|
Работна бранова должина |
nm |
803 |
808 |
813 |
|
|
Излезна моќност |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Работен режим |
- |
CW |
|
||
|
Нестабилност на напојувањето |
dB |
≤±0,02 (15мин.); ≤±0,05 (8 часа) |
≤±0,5%; ≤±1,2% |
||
|
Тип на влакна |
- |
105/125 или 200/220 |
0,22 NA |
||
|
Фибер конектор |
- |
FC/PC или SMA |
|
||
|
Комуникациски интерфејс |
- |
DB9 Женски (RS232) |
|
||
|
Димензија |
мм |
125(L)×150(Ш)×31(В) |
Модул |
||
|
мм |
195 (Ш) × 220 (Д) × 120 (В) |
Клупа |
|||
|
Напојување |
VDC |
12V/15A |
Модул |
||
|
VAC |
100–240 VAC |
Клупа |
|||
|
Работна температура. |
℃ |
+15 ~ +50 |
|
||
|
Температура на складирање |
℃ |
-30 ~ +70 |
|
||
● Висока излезна моќност;
● Лесен за ракување или интеграција;
● Обезбедете конектор FC/UPC или SMA905.
● Ласерско пумпање со влакна; л
● Биомедицина;
● Ласерска обработка на материјали.
● Која е типичната толеранција на бранова должина?
Централната бранова должина е типично 808nm±5nm. Контролата на потесна бранова должина треба да се приспособи.
● Дали ласерот е погоден за работа со континуирани бранови (CW)?
Да. Ласерскиот извор е дизајниран за стабилна работа CW и исто така може да поддржува прилагодување на струјата и моќноста преку софтверот за домаќин на компјутер.
● Може ли да се прилагоди излезната моќност?
Да. Излезната моќност може да се прилагоди преку струјата за возење. Верзијата „Benchtop“ обично поддржува прилагодување на напојувањето на предниот панел, а верзијата „Module“ поддржува софтверска контрола или команди за домаќин на компјутер.
● Кои методи за ладење се достапни?
Ставен на ладилник за контактно ладење. Или ладење со вентилатор.
l За што се користи мултимодниот ласерски извор со висока моќност од 808 nm?
Мултимодниот ласерски извор со висока моќност од 808 nm е широко користен во DPSS ласерско пумпање, биомедицински инструменти, возбудување на флуоресценција, спектроскопија, оптички сензори, научни истражувања и индустриски ласерски системи.
|
Име |
Бранова должина |
Излезна моќност |
Тип на влакна |
Конектор |
Пакет |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-Х |
|
Ласерски извор |
808:808 nm |
05:5 W 10:10 W 20:20 W |
M1: 105/125um М2: 200/220 мм Друго |
FU:FC/UPC SMA: SMA905 Друго |
М: Модул Б: Клупа |
на пр.: BFL-808-05M1-FU-M
(Информации за нарачката: Ласерски извор 808nm, излезна моќност од 5W, со влакно 105/125um, FC/UPC конектор, пакет модули).
За други приспособени барања, ве молиме контактирајте со:sales06@boxoptronics.com
● Услови за понуда
(1) EXW:
Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.
(2) ДАП:
Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.
(3) Друго
● Услови за плаќање
Достапни се PayPal и T/T.
Производство: 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)
Меѓународна логистика: 3-5 работни дена.
Чекор 1. Отпакување: пред склопување, проверете дали сите додатоци се комплетни, вклучително и ласерски изворен модул, USB кабел за податоци, адаптер за напојување, извештај за тестирање итн.
Чекор 2. Поврзување на каблите за закрпи со влакна: отстранете ги капачињата за прашина од конекторите или адаптерите со влакна и поврзете ги каблите за закрпи со влакна -или споени влакна - со уредот што се тестира или со опремата за мерење на енергија.
Чекор 3. Поврзете го напојувањето и серискиот кабел: вметнете го кабелот за напојување во приклучокот за напојување на изворот на ласерот и користете го сигналниот кабел за да го поврзете компјутерот-домаќин со ласерот. Забелешка: За кабелот за сигнал USB-485 DB9, драјверот мора прво да се инсталира на компјутерот; Box Optronics ќе го обезбеди.
Setp4. Вклучување: Показното светло се пали и ласерот започнува со работа. Во овој момент, работната струја и вредностите на ласерската моќност соодветствуваат на параметрите поставени преку софтверот на домаќинот пред последното исклучување; ако се потребни прилагодувања, тие може да се менуваат и зачуваат во софтверот на домаќинот.

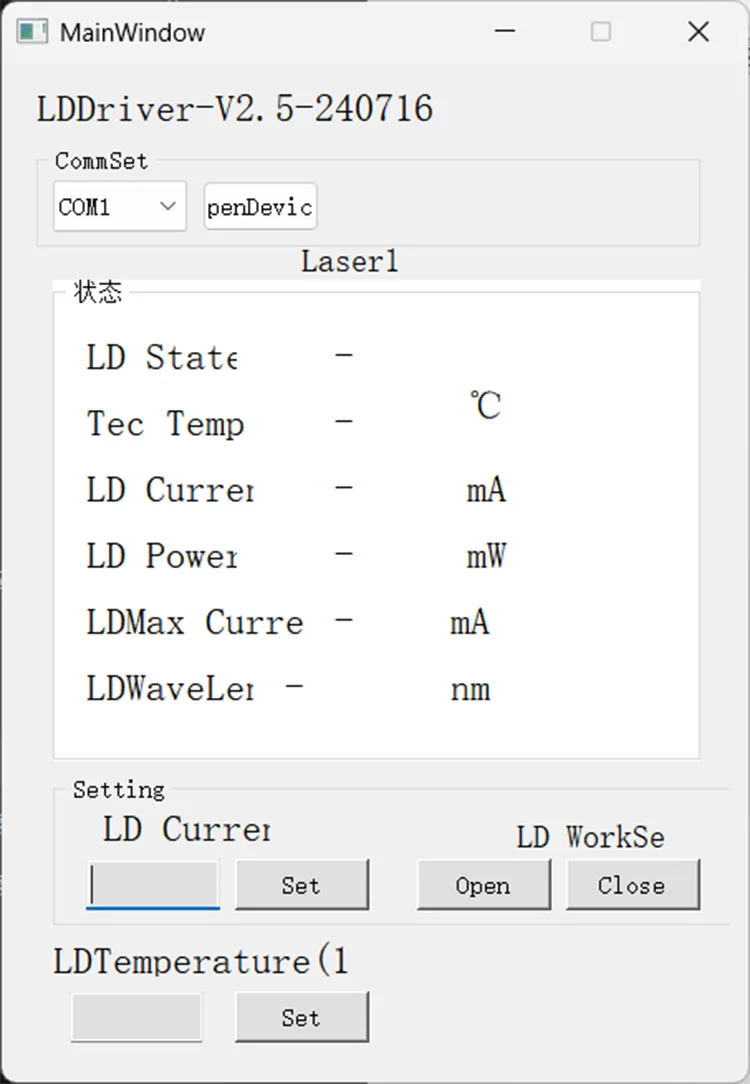

Чекор 5. Контролен софтвер: Box Optronics обезбедува сериска команда или софтвер за компјутер за контрола на струјата и LD температурата на 808nm Ласерски извор. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)
Чекор 6. Исклучување: по завршувањето на употребата, исклучете го ласерот и безбедно заменете го капачето за прав од влакна. За да се спречи ненадеен ласерски излез со висока моќност -кој може да ги оштети оптичките компоненти -при повторно вклучување на уредот, се препорачува прво да го прилагодите нивото на енергија на нула пред да го исклучите напојувањето.

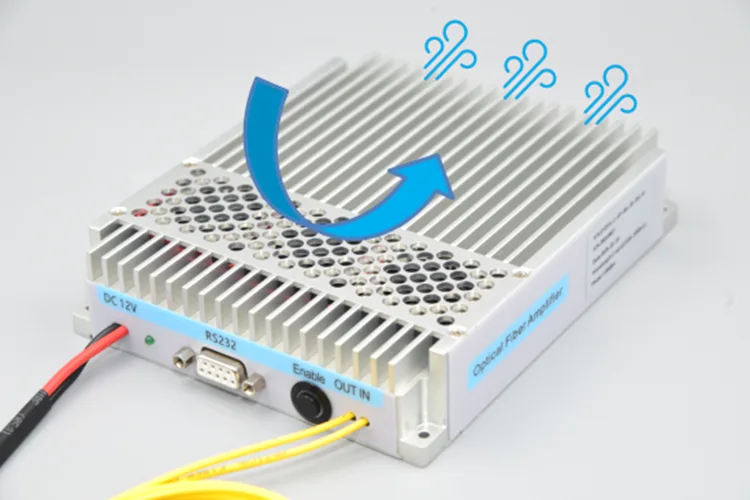

● При долготрајна употреба, треба да се обрне внимание на дисипацијата на топлината на ласерскиот извор. Изворот на ласерот треба да се фиксира на ладилникот и да се лади со вентилатор.
l Кога се вклучува, прво проверете дали и прекинувачот за напојување и прекинувачот со клучеви се исклучени, а потоа поврзете го напојувањето. При исклучување, прво исклучете го прекинувачот со клучеви и исклучете го напојувањето само откако индикаторското светло ќе се изгасне; никогаш не го исклучувајте директно напојувањето додека опремата работи.
l Не се препорачува често да се вметнуваат и отстрануваат конектори за оптички влакна, бидејќи тоа го зголемува ризикот од контаминација на прашина и потенцијално оштетување на крајните страни на конекторот.

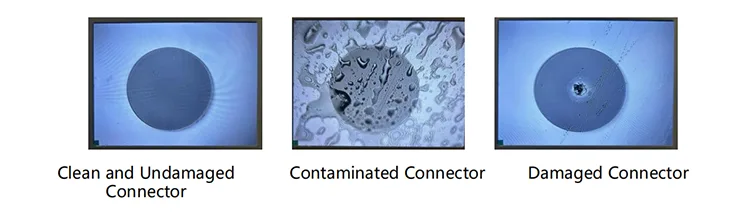

l Пред да го поврзете конекторот за оптички влакна, мора да се избрише со хартија за леќи без влакненца. Неопходно е да се користи инспектор за крајно лице со влакна за да се потврди неговата чистота пред да се поврзе преку прирабницата; во спротивно, крајната страна на конекторот може да изгори кога ласерот е активиран. Кога ја поврзувате прирабницата, проверете дали операцијата се изведува без активен пренос на светлина. Кога не се користи, ве молиме чувајте го капачето за прав безбедно поставено над конекторот за влакна.
● Ве молиме преземете мерки на претпазливост против влага; складирајте на суво место.
● Гарантен период:
Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.
● Исклучувања од бесплатна гаранција:
За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:
(1) Штета предизвикана од природни фактори (на пр. молња, прашина) или влијанија од околината.
(2) Неисправности поради неправилно работење од страна на корисникот.
(3) Очигледна физичка штета предизвикана од човечка грешка.
(4) Неовластено расклопување, измена или поправка.
(5) Изменети или нецелосни гарантни етикети на куќиштето.
(6) Оштетување или загуба за време на транспортот.
