Ласерска диода со ТЕЦ-ладена пумпа од 980nm

Box Optronics е професионален производител и добавувач кој се фокусира на ласерска диода со ТЕЦ-ладена пумпа од 980nm во Кина. Со долгогодишно длабинско одгледување и богата експертиза во индустријата за оптоелектронски ласери, ние сме посветени на дизајнирање, развој и масовно производство на ласерска диода со TEC-ладена пумпа со високи перформанси 980nm. Нашите производи се издвојуваат по стабилни перформанси, строга контрола на квалитетот и конкурентни цени и се здобија со широко признание на главните европски, американски и светски пазари за оптоелектронски апликации. Искрено со нетрпение очекуваме да воспоставиме долгорочно, понудено кооперативно партнерство со вас.

Испрати барање

Опис на производот

Содржина

1. Воведување на ласерска диода со 980nm TEC-ладена пумпа

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Пример за пакување

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водство

10. Забелешки за работа

11. Обезбедување на квалитет и услуга по продажбата

Вовед во производот

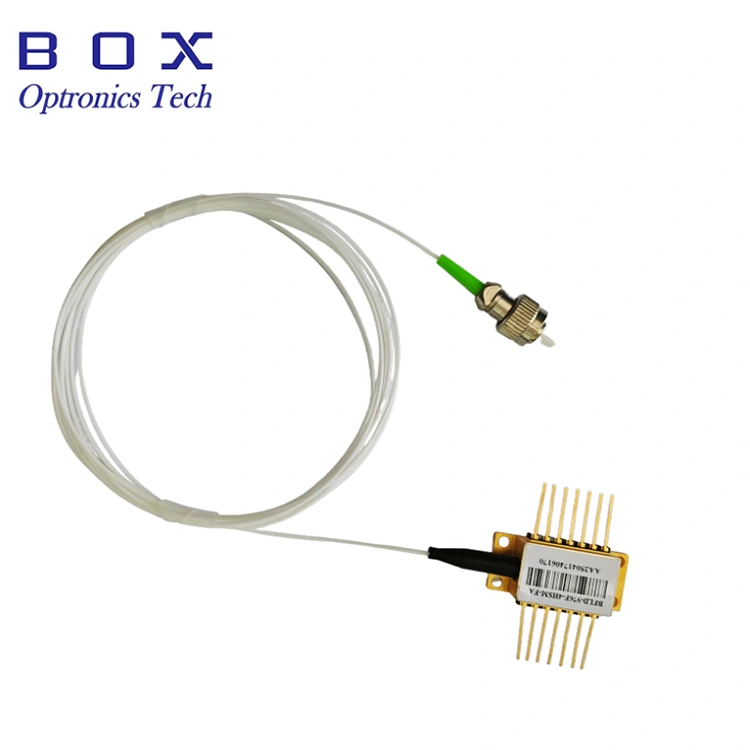

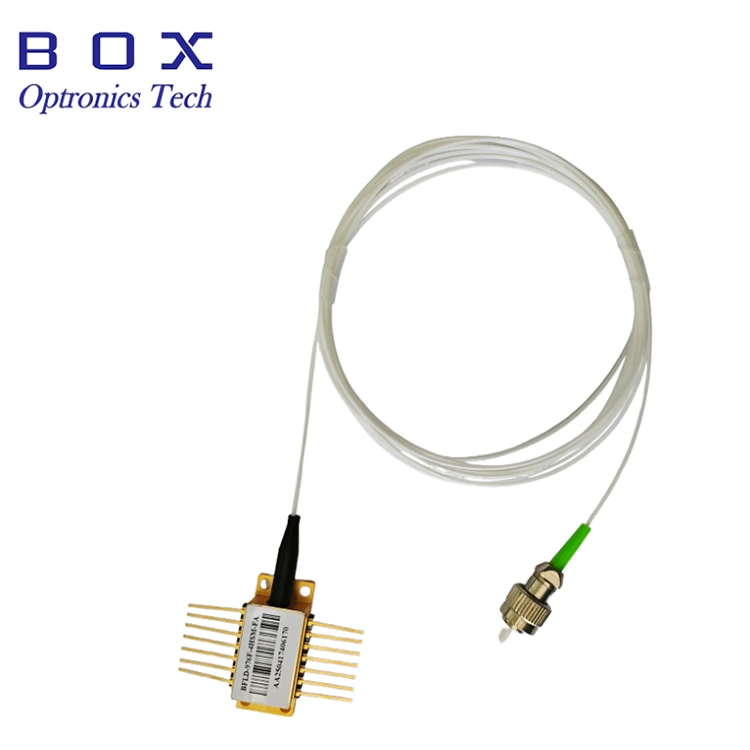

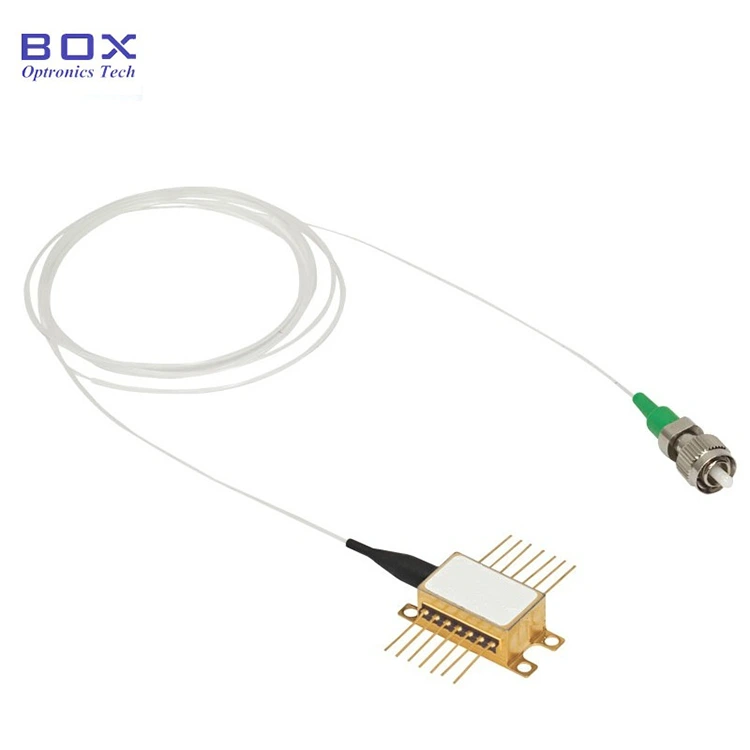

Ласерска диода со ТЕЦ-ладена пумпа со 980nm е оптоелектронска компонента со високи перформанси за оптички комуникации, засилувачи со влакна и ласерско пумпање. Вграденото TEC ладење обезбедува стабилен излез. Централните бранови должини се 974 nm или 976 nm, опционално. 14-пински пакет пеперутка. Излезна моќност 200mW/ 400mW/ 600mW. Пигтад со SM влакна или PM влакна. 12 месеци гаранција. Овој уред е чувствителен на статички електрицитет. Мора строго да се почитуваат мерките за антистатичка заштита на уредот.

Спецификации на производот

Параметар	Симбол	мин.	Тип.	Макс.	Единица	Белешки
LD Праг струја	ITH		45	80	mA	CW
Излезна моќност	ПФ			600	mW	Ако (BOL)<900mA
LD Напредна струја	АКО			1200	mA	PF=Оценета моќност
Моќ без свиткување	ПКИНК	450			mW	>=1,2*Оценета моќност
Слободна струја	ИКИНК	>=1,2*Ако (BOL)			mA	[1]
LD Напреден напон	ВФ			2.5	V	PF=Оценета моќност
Централна бранова должина	λC	973	974	975	nm	Врв, PF=Оценета моќност
Централна бранова должина	λC	975	976	977	nm	Врв
Врвно вртење со бранова должина	△λp/△Tamb			0.02	nm/℃	Т: Температура на FBG.
Ширина на спектарот	△λ			2	nm	RMS@-13dB
Стабилност на спектарот		-0,5		0.5	nm	PF=Номинална моќност, t=60s
Следете ја одговорноста	IM/PF		1	20	uA/mW	VPD=5V, PF=номинална моќност
Следете ја стабилноста на одговорност				20%		@All Работна температура.
Следете ја темната струја	ИД			50	nA	VPD=5V
Тековна TEC	ITEC			2	A	TCASE=75℃
ТЕЦ Напон	VTEC			3.5	V	TCASE=75℃
Потрошувачка на енергија на TEC модулот	P			5	W	TCASE=75℃
Стабилност на моќност > 20 mW 10-20 mW 3,5-10 mW				0.2 0.5 1	dBm	Од врв до врв, t=60s, DC до 50 kHz земање примероци, TC=25℃
Грешка при следење	ТЕ	-0,5		0.5	dB	TC=-5~75℃, наведено во [2]
Отпорност на термистор	RTH	9.5	10	10.5	Ком	TSTG=25℃
Константа на термистор Б	БТХ		3900		k	TSTG=25℃

Карактеристики на производот

Работна моќност без превиткување до 600 mW.

SM влакна и PM влакна се опционални.

Стабилизација на решетки со влакна Браг.

Интегриран TEC ладилник, термистор и монитор диода.

Апликации за производи

Пумпање на засилувач на влакна.

Чувство и мерење.

CATV пренос.

DWDM системи.

Фемтосекундни системи.

Детали за производот

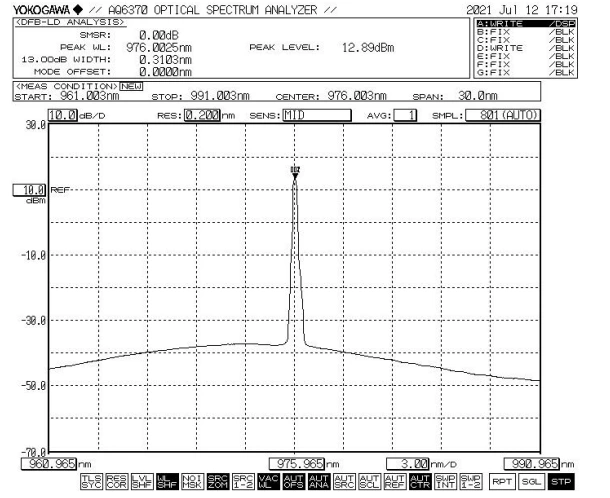

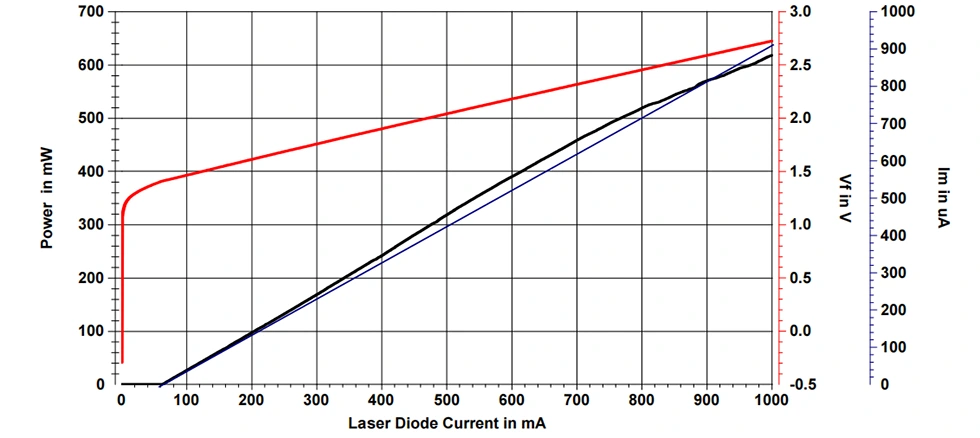

Типичен спектар и PIV: 976nm, WL толеранција +/-1nm, 600mW

1060nm 5mW SLED Laser Diode

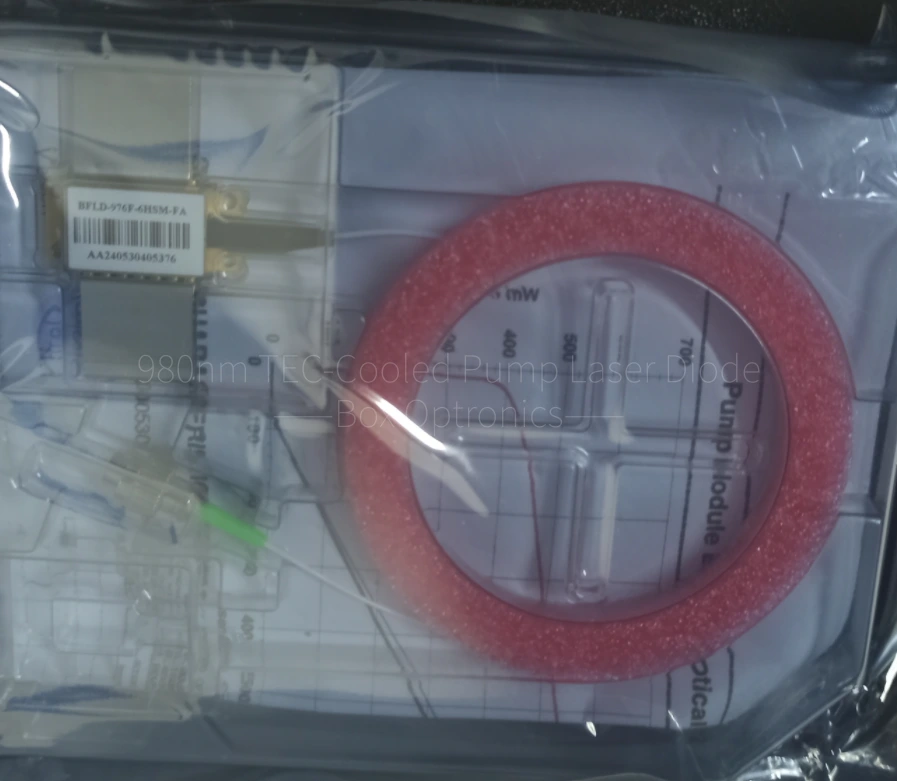

Пример за пакување

	Додатоци	Количина
1	Ласерска диода со ТЕЦ-ладена пумпа од 980nm	1
2	Извештај за тестирање на производот	1

*Самостоен уред; нема вграден драјвер (надворешен драјвер по избор).

1060nm 5mW SLED Laser Diode

Информации за нарачка

Име

Бранова должина

FBG

Излезна моќност

Тип на влакна

Конектор

Заштитна цевка

BFLD

-ХХХ

- XX

Ласер со пумпа од 980nm

974:974 nm

976: 976 nm

Ф: Со

2H: 200mW

4H:400mW

6H:600mW

...

Друго

СМ: Единечен режим

ПМ: Поларизација се одржува

Н: Нулта

ФА: ФК/АПЦ

СА: SC / APC

Друго

0: Голи влакна

1:900um Лабава цевка

на пр.: BFLD-976F-6HSM-N0

(Информации за нарачката: 980nm TEC-ладена пумпа ласерска диода, пакет со пеперутка, 976nm, со FBG, 600mW излезна моќност, SM влакна, без конектор, голо влакно).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа

Кога работи, овој уред емитува ласерски зрак со висок интензитет; не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

Овој уред е електростатички осетлив; затоа, потребно е строго почитување на мерките против статичка заштита при пакувањето, транспортот и употребата. Дополнително, мора да се преземат мерки на претпазливост за да се спречат пренапони на напојувањето, бидејќи неуспехот да го стори тоа може да резултира со трајно оштетување на уредот (на пр., обезбедување на соодветно заземјување на опремата и носење антистатички ремен на зглобот).

Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте и не влечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уредите опремени со конектори, погрижете се и уредот и конекторот за влакна да се подигнат истовремено за време на инсталацијата или отстранувањето.

Ако игличките бараат лемење, температурата на лемење не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди. Посебно внимание треба да се посвети на следново: за време на процесот на лемење, уредот мора да биде во ненапојувана состојба, а рачката за лемење треба да биде правилно заземјена.

Пред да ги напојувате сите компоненти, прво активирајте го ладилникот, а потоа продолжете со чекорите за постепено напојување за да спречите прегревање и преоптоварување на чипот.

Обезбедување на квалитет и услуга по продажбата

Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

Исклучоци од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр., молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.

1060nm 5mW SLED Laser Diode

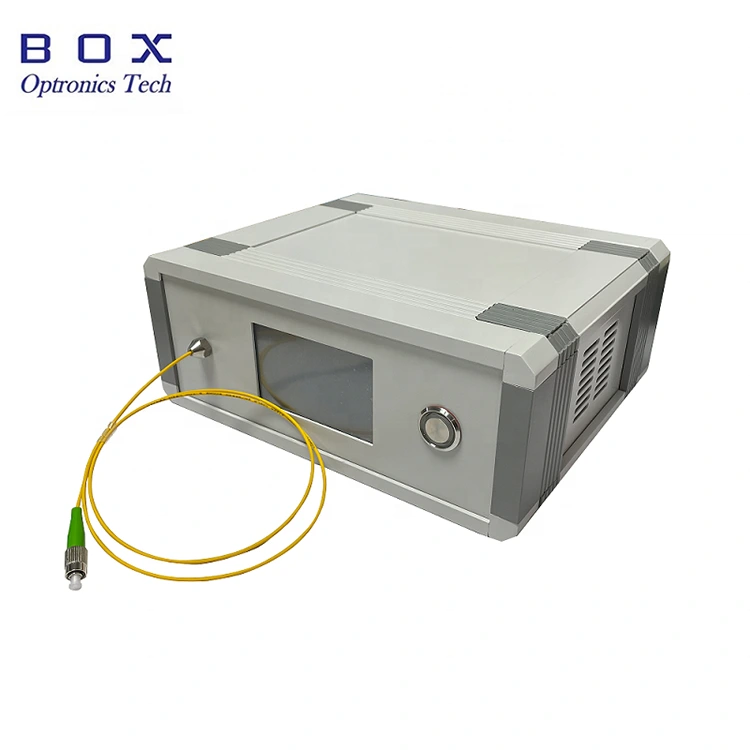

Достапно во пакет со клупа со екран на допир; емитира светлина веднаш по вклучувањето.
