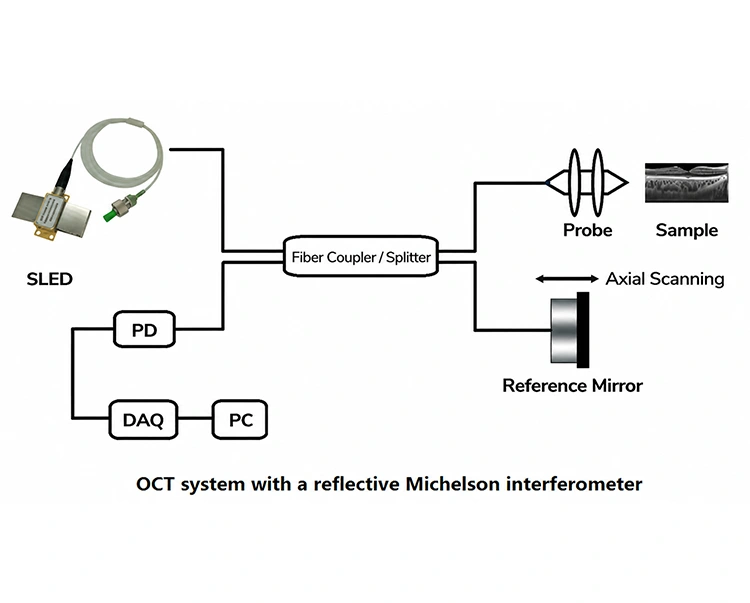

(1) Светлината емитирана од широкопојасен извор со ниска кохерентност (како што е SLED) се дели на два зраци со разделувач на зрак (или спојка со влакна), влегувајќи во референтната рака и во кракот на примерокот, соодветно.
(2) Светлината во референтната рака се рефлектира назад со огледало.
(3) Откако светлината во раката на примерокот ќе го осветли ткивото или материјалот што се испитува, се враќа назад расфрланата светлина од различни длабочини.
(4) Двата греди се рекомбинираат кај разделувачот на зракот; сигнал за пречки се генерира само кога разликата во оптичката патека помеѓу двата крака паѓа во должината на кохерентноста на изворот на светлина. Оваа кратка должина на кохерентност обезбедува висока аксијална резолуција на системот.
(5) Со скенирање на положбата на референтното огледало или користење на фреквентно мерење за да се добијат сигнали за пречки, системот може да реконструира дводимензионални или тридимензионални томографски слики на примерокот слој по слој.
|
Компонента |
Опис на функцијата |
|

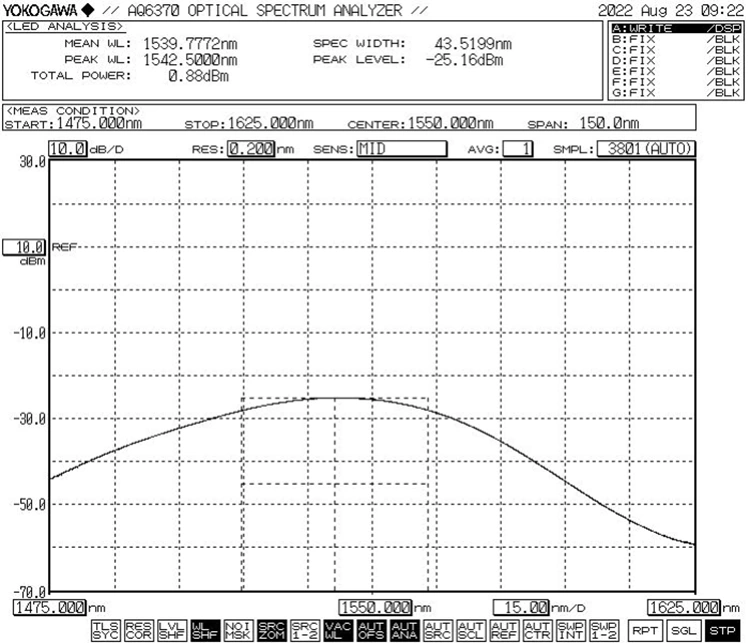

SLED извор на светлина |
Обезбедува широкопојасна светлина со ниска кохерентност, служејќи како основен извор на светлина за системот OCT за постигнување висока аксијална резолуција; обично работи во близина на инфрацрвениот опсег од 800-1550 nm. |
|
Фибер спојка / сплитер |
Го дели изворот на светлина на примерок и референтна рака и ги комбинира ехо сигналите од двете краци во детекторот. |
|
Сонда |
Го фокусира светлосниот зрак на површината или внатрешноста на примерокот и собира оптички сигнали рефлектирани/назад расеани од различни длабочини. |
|
Референтно огледало |
Обезбедува стабилна референтна оптичка патека. Ја менува должината на оптичката патека на референтната рака преку прецизно аксијално скенирање, го реализира совпаѓањето на сигналот за пречки со рефлектираната светлина од различни длабочини на примерокот и го комплетира скенирањето со резолуција во длабочина. |
|
ПД |
Открива пречки оптички сигнали од примерокот и референтната рака. |
|
Систем за стекнување податоци (DAQ) |
Ги конвертира фотоелектричните сигнали во дигитални сигнали за обработка и складирање во реално време од компјутерот. |
|
компјутер |
Ги обработува добиените сигнали за пречки преку алгоритми како Брза Фуриеова трансформација (FFT) и реконструира 2D или 3D томографски слики со висока резолуција на примерокот. |

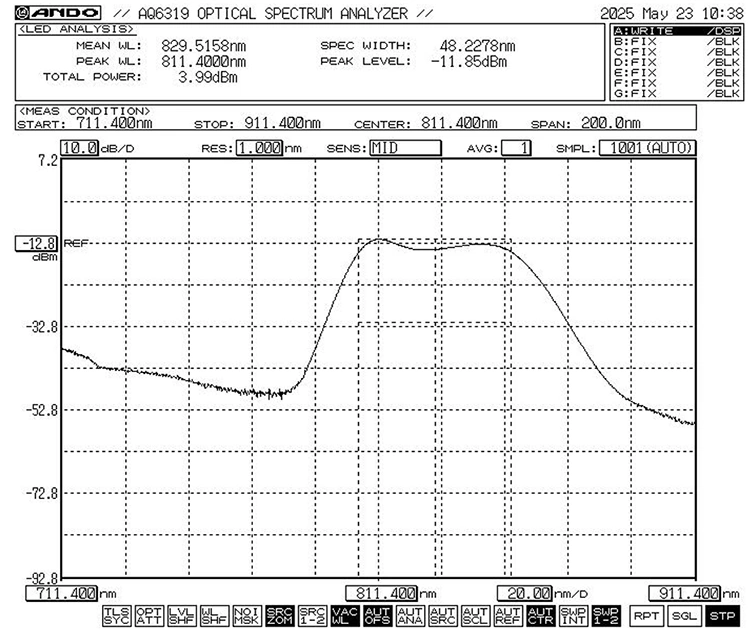

840nm 20mW SLED Широкопојасен извор на светлина
1060nm 1064nm SLD извор на светлина
П1: Која бранова должина (во nm) на SLD широкопојасен извор на светлина обично се користи во OCT?
А1: Биомедицинско сликање → 800–1060 nm;
Индустриска инспекција/Апликации за оптички влакна → 1300–1550nm.
П2: Дали SLED широкопојасен извор на светлина бара изолатор?
А2: За индустриски апликации, неопходно е самостојно да се процени големината на рефлектираната оптичка моќност; доколку е оправдано, може да бидат потребни повеќе изолатори.
П3: Дали SLD изворите на светлина што ги обезбедувате доаѓаат со вградено коло за возачот?
А3: Да, нудиме модуларни решенија што ги интегрираат ласерскиот чип, колото на возачот и (опционално) спојката со влакна. Ова овозможува директна употреба или понатамошна системска интеграција без потреба клиентот да поврзе надворешен двигател.
-
