840nm 10mW 35nm BW SLD диода

Содржина

1. Воведување на 840nm 10mW 35nm BW SLD диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Пример за пакување

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водство

10. Забелешки за работа

11. Обезбедување на квалитет и услуга по продажбата

Вовед во производот

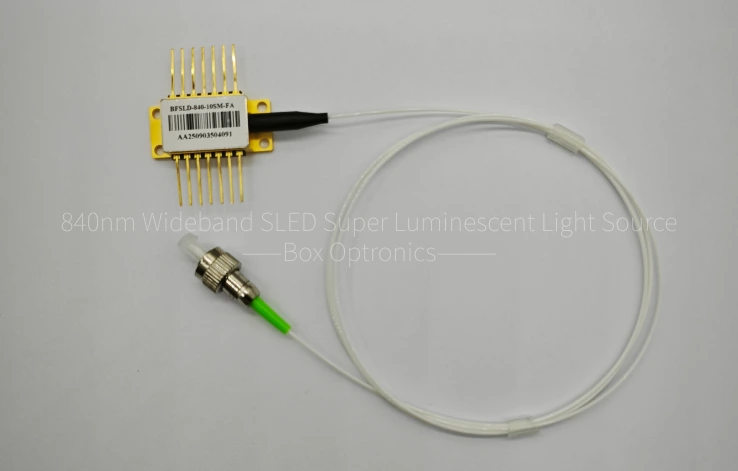

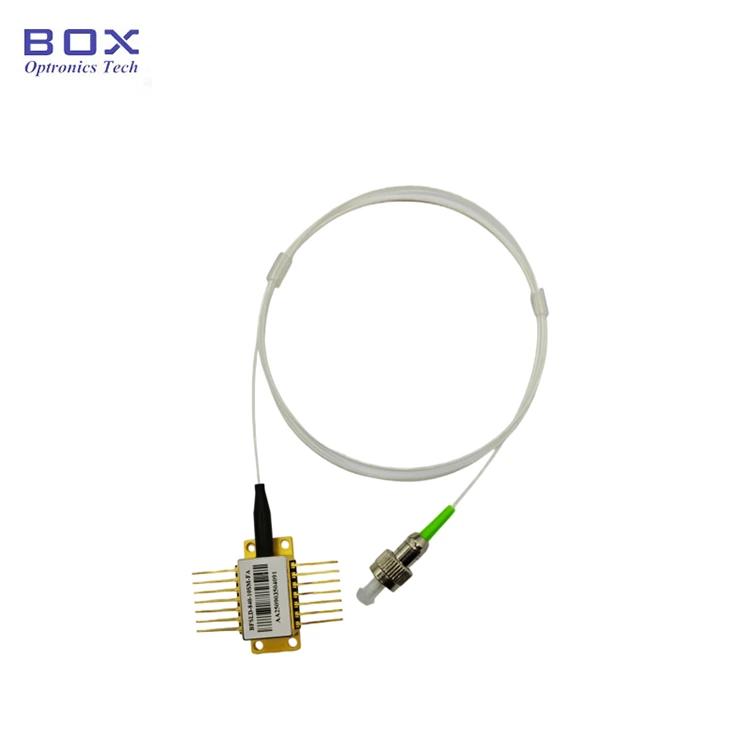

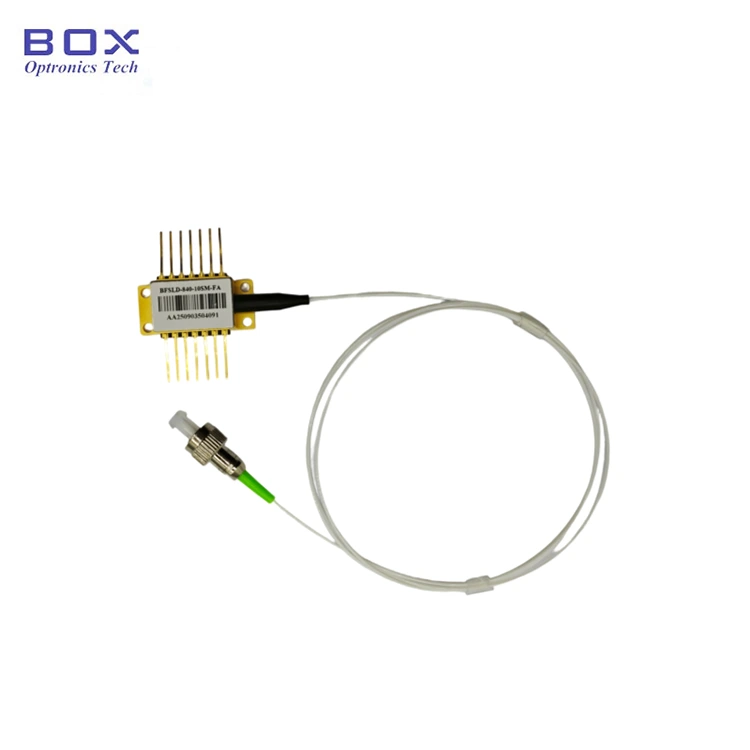

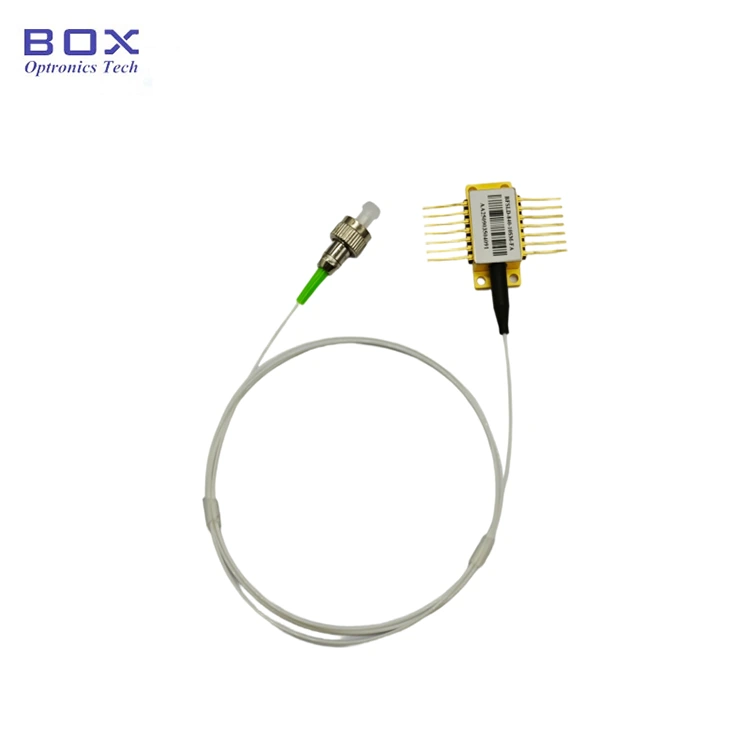

Ова е 840nm широкопојасна SLED супер луминисцентна диода со 14-пински пакет пеперутка. Се одликува со излезна моќност до 10 mW, пропусен опсег од над 35 nm 3dB и интегрира TEC и термистор за стабилен и мазен спектар. Погоден за оптичка кохерентна томографија (OCT). Ако игличките бараат лемење, температурата на лемење не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди.

Спецификации на производот

Карактеристики на производот

● SM влакна или PM влакна пигтаил;

● Висока излезна моќност до 10mW;

● 14-пински BTF пакет со TEC.

Апликации за производи

● Жироскопи со оптички влакна;

● Лабораториски широкопојасни извори на светлина и оптички тест;

● Оптичка кохерентна томографија (OCT) и медицинска опрема за снимање.

Детали за производот

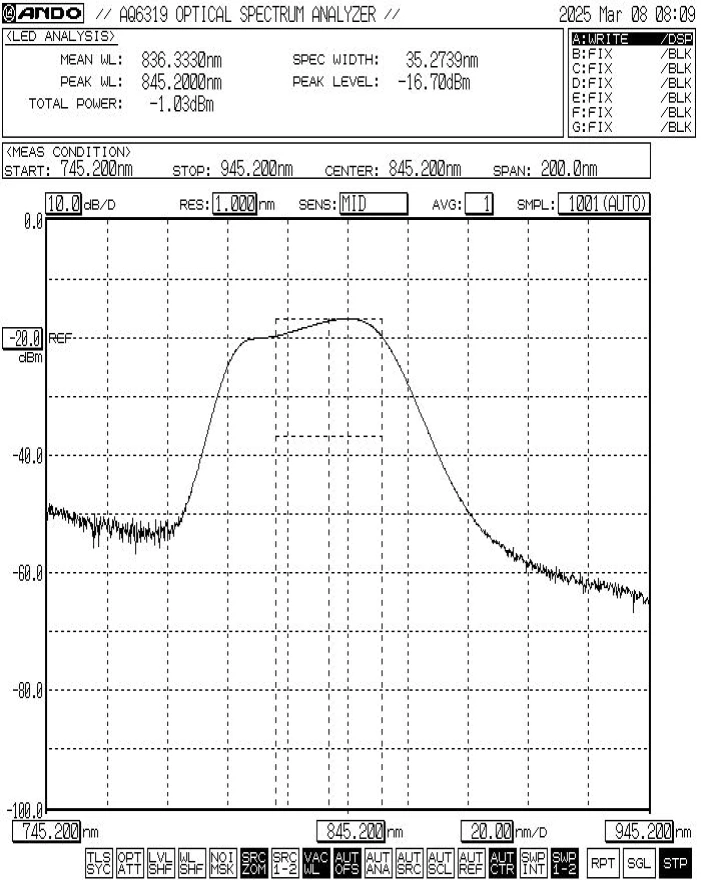

● Типичен спектар: -3dB пропусен опсег Мин.30nm / Тип.35nm

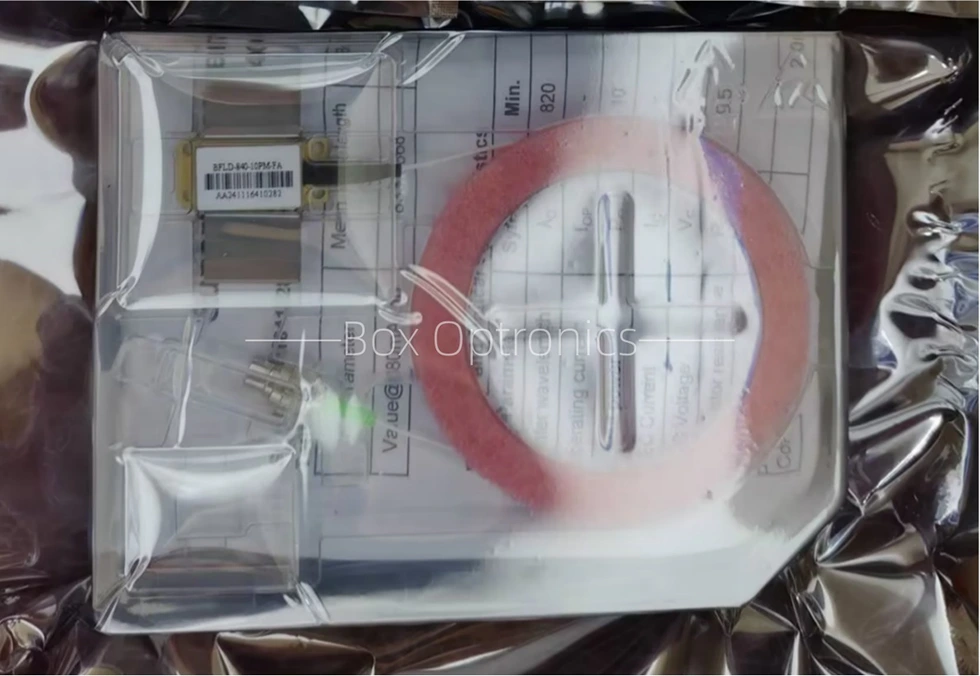

● Пример за пакување

Самостоен уред; нема вграден драјвер (надворешен драјвер по избор).

Информации за нарачка

на пр.: BFSLD-840-103SM-FA

(Информации за нарачка: 840nm 10mW 35nm BW SLD диода, пакет со пеперутка, типичен -3dB пропусен опсег 35nnm, со SM влакна, FC/APC конектор).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, потребно е строго почитување на мерките против статичка заштита при пакувањето, транспортот и употребата. Дополнително, мора да се преземат мерки на претпазливост за да се спречат пренапони на напојувањето, бидејќи неуспехот да го стори тоа може да резултира со трајно оштетување на уредот (на пр., обезбедување на соодветно заземјување на опремата и носење антистатички ремен на зглобот).

l Потврдете ја стабилноста на работниот круг на производот за да спречите оштетување предизвикано од импулсни струи.

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте и не влечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уредите опремени со конектори, погрижете се и уредот и конекторот за влакна да се подигнат истовремено за време на инсталацијата или отстранувањето.

● Ако игличките бараат лемење, температурата на лемење не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди. Посебно внимание треба да се посвети на следново: за време на процесот на лемење, уредот мора да биде во ненапојувана состојба, а рачката за лемење треба да биде правилно заземјена.

l Кога го користите уредот, строго придржувајте се до опсегот на работниот напон и струја наведени во листот со податоци. Клучните параметри - вклучително и Ith (Праг струја), Iop max (максимална работна струја), Vop max (максимален работен напон) и λc (централна бранова должина) - треба да се наведат конкретно во извештајот за тестирање даден во моментот на испораката. Забелешка: Работењето надвор од апсолутните максимални оценки може да предизвика трајно оштетување на уредот.

Обезбедување на квалитет и услуга по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр., молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
