1060nm 1064nm SLD извор на светлина

Содржина

1. Воведување на 1060nm 1064nm SLD извор на светлина

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Стандардна дополнителна опрема

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и одржување

12. Обезбедување квалитет и услуга по продажбата

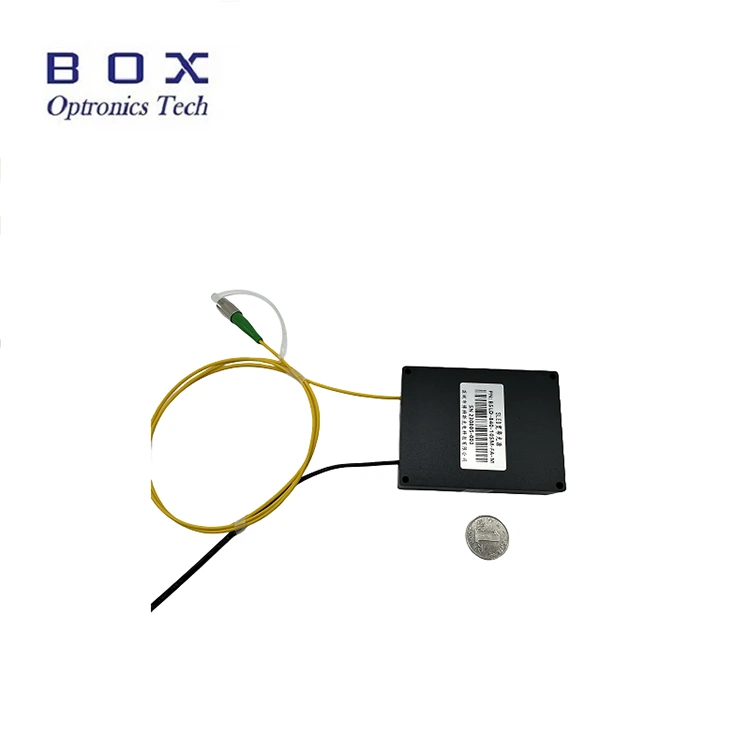

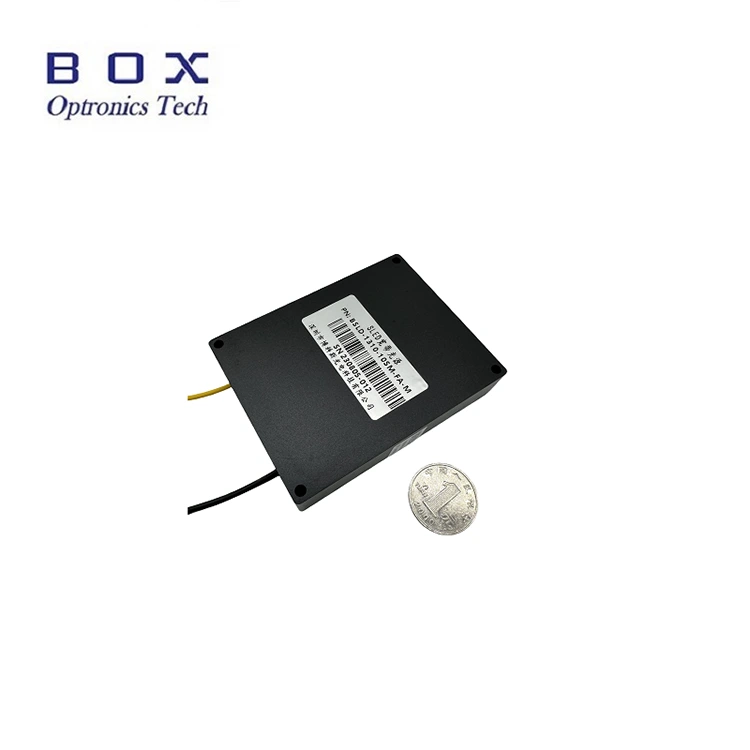

Вовед во производот

Ова е извор на светлина од 1060 nm 1064 nm SLD што ја прифаќа технологијата на суперлуминисцентни диоди, со излезна моќност од 5 mW и 15 mW опционално, -3dB пропусен опсег над 15 nm, рамен спектар, ниско бранување и одлична долгорочна стабилност. Поддржува бенчтоп и модуларни конфигурации со комуникациски интерфејс RS485 и софтвер за следење за системска интеграција. Погоден за сензори на влакна и медицински слики. Ве молиме користете го со номинален напон, контролирајте ја температурата и влажноста, обезбедете добра дисипација на топлина, избегнувајте преоптоварување и контаминација на излезот.

Спецификации на производот

Карактеристики на производот

● Ниско спектрално бранување;

● Рамен спектар;

● DB9 Female (RS485) комуникации за лесна интеграција.

Апликации за производи

● Сензор за оптички влакна;

● Медицински слики;

● Жироскоп со оптички влакна (FOG).

Детали за производот

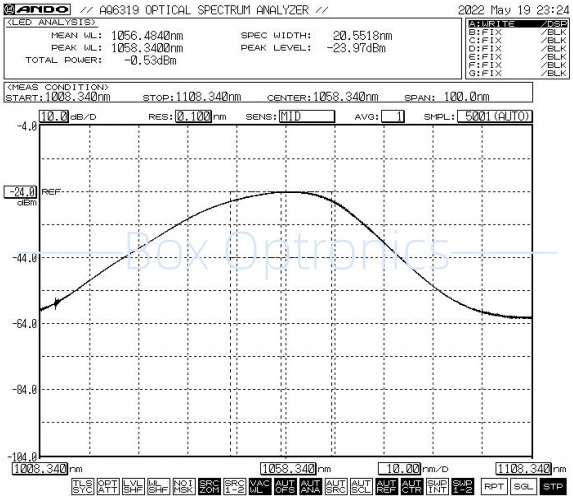

● Типичен спектар: -3dB пропусен опсег Мин.15nm / Тип.20nm

● Стандардна дополнителна опрема

Чекори за работа

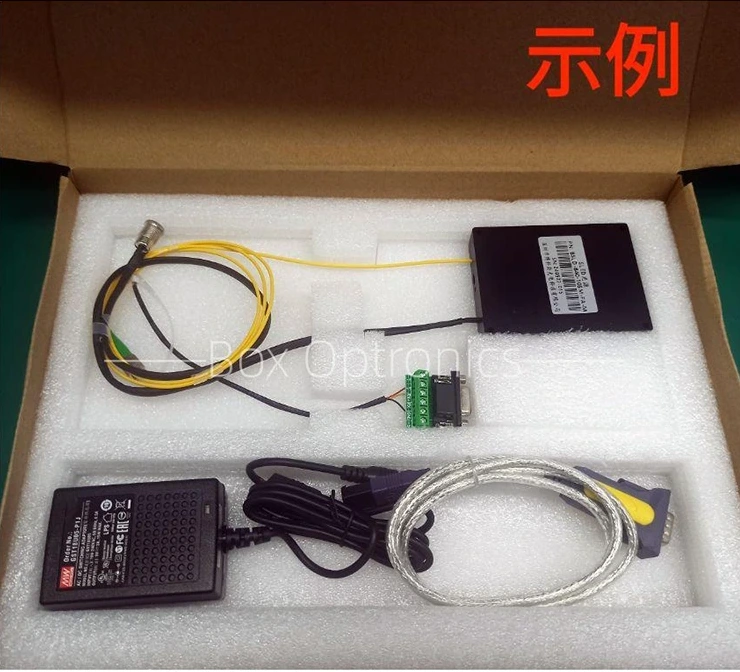

Чекор 1.Отпакување: пред склопување, проверете дали сите додатоци се комплетни, вклучувајќи го и модулот за извор на светлина SLED, кабел за податоци за USB, кабел за зелена порта, адаптер за напојување, извештај за тестирање итн.

Чекор 2.Напојување: Поврзано со еднонасочно преклопно напојување или регулирано напојување кое ги исполнува нивните барања за напојување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се испорачува според локалните стандарди за напон.)

Чекор 3.Поврзување излезно влакно: Отворете го капачето за прав на конекторот или прирабницата на влакната, проверете ја завршната страна на влакната и поврзете ги влакната или спојте ги влакната со уредот или мерачот на моќност што треба да се тестира откако ќе потврдите дека нема загадување и оштетување.

Setp4.Поврзете се со компјутерот-домаќин: Користете го зелениот приклучен кабел и кабелот за податоци USB-RS485 DB9 за да го поврзете изворот на светлина од 1060nm 1064nm SLD и компјутерот; компјутерот мора прво да инсталира посебен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS485, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може правилно да се поврзат и да се комуницираат. Прашајте го Box Optronics за возачот.

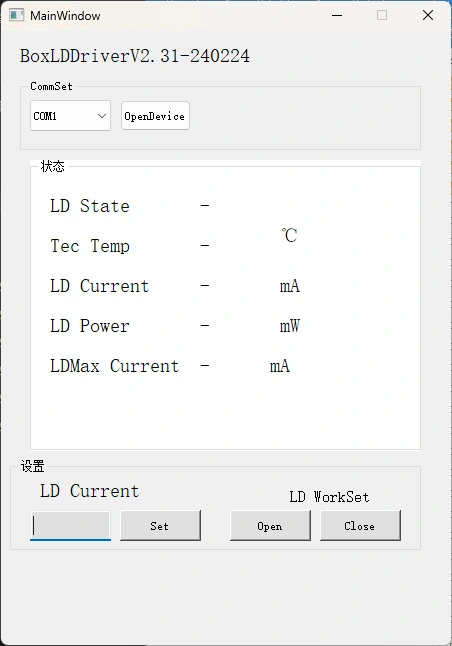

Чекор 5.Контролен софтвер: Box Optronics обезбедува сериска команда или компјутерски софтвер за контрола на струјата и LD температурата на изворот на светлина од 1060nm 1064nm SLD. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)

Чекор 6.По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете ја врската со влакна.

Информации за нарачка

на пр.: BSLD-1060-5SM-FA-M

(Информации за нарачката: 1060nm 1064nm SLD извор на светлина, излезна моќност од 5mW, со SM Hi1060 влакна, FC/APC конектор, пакет со модули).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и одржување

l Не се препорачува често вметнување или вадење на конектори за оптички влакна и на влезот и на излезот, со цел да се спречи контаминација на прашина - што може да доведе до зголемена загуба на вметнување - или горење на крајните страни на конекторот за влакна.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со детектор за крајно лице со влакна пред поврзувањето. Секогаш поврзувајте/исклучувајте ги влакната без струја за да избегнете изгорување на крајот. Конекторите за оптички влакна мора да бидат покриени со капачиња за прав.

l Ако излезното влакно треба да се поврзе со друго влакно, се препорачува да се користи спојувач за фузија.

● Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; складирајте на суво место.

Обезбедување на квалитет и услуга по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр., молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
