Ласер со пеперутка со висока моќност од 1653,7 nm 40 mW DFB користи чип MQW DFB со високи перформанси со централна бранова должина од 1653,7 nm, толеранција на бранова должина од +/-1nm и сооднос на отфрлање на страничен режим (SMSR) > 35 dB. Се одликува со низок праг напон, мала потрошувачка на енергија и висока сигурност. Интегрирање на термистор, термоелектричен ладилник (TEC) и мониторинг диодата, поддржува долгорочна стабилна работа и е широко користен во системи за детекција на гас, тестирање на пасивни уреди и сензори за оптички влакна. Правилно жици, температура и контрола на струјата се потребни за време на работата за да спречи свиткување и оштетување на влакната.
|
Параметар |
Симбол |
Состојба |
мин. |
Тип. |
Макс. |
Единица |
|
Температура на складирање |
Ц |
– |
-40 |
– |
85 |
℃ |
|
Температура на работната кутија |
Врвот |
– |
-20 |
– |
70 |
℃ |
|
LD Напредна струја |
АКО |
CW |
– |
– |
500 |
mA |
|
LD обратна струја |
Ир |
– |
– |
– |
2 |
mA |
|
LD обратен напон |
VLR |
– |
– |
– |
3 |
V |
|
PD Напредна струја |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD обратен напон |
VRPD |
– |
– |
– |
20 |
V |
|
ТЕЦ струја |
ITEC |
– |
– |
– |
2 |
A |
|
ТЕЦ напон |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Радиус на свиткување на влакна |
– |
– |
30 |
– |
– |
мм |
|
Релативна влажност |
RH |
Некондензирање |
0 |
– |
95% |
– |
|
Време на лемење на олово |
– |
260 ℃ |
– |
– |
10 |
Второ |
|
Аксијална сила на влечење на влакна |
– |
– |
– |
– |
5 |
N |
|
Сила за влечење на страничните влакна |
– |
– |
– |
– |
2.5 |
N |
● Индустриски стандард 14-пински пакет пеперутка;
● Вграден ТЕЦ и монитор PD;
● Високо стабилност 40mW оптички излез;
● Високи перформанси, мултиквантна бунар (MQW) ласер со дистрибуирана повратна информација (DFB).
● Прилагодлив диоден ласер апсорпциона спектроскопија TDLAS;
● CH4 мониторинг;
● Извор на светлина за мониторинг на животната средина и анализатори на гасови.

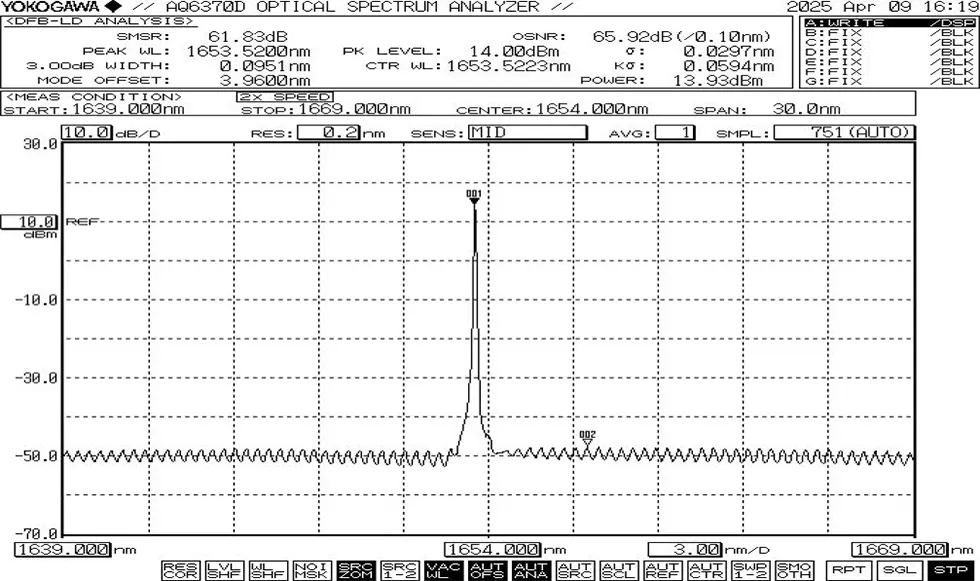

● Типичен спектар: 1653,7nm, +/-1nm WL толеранција.

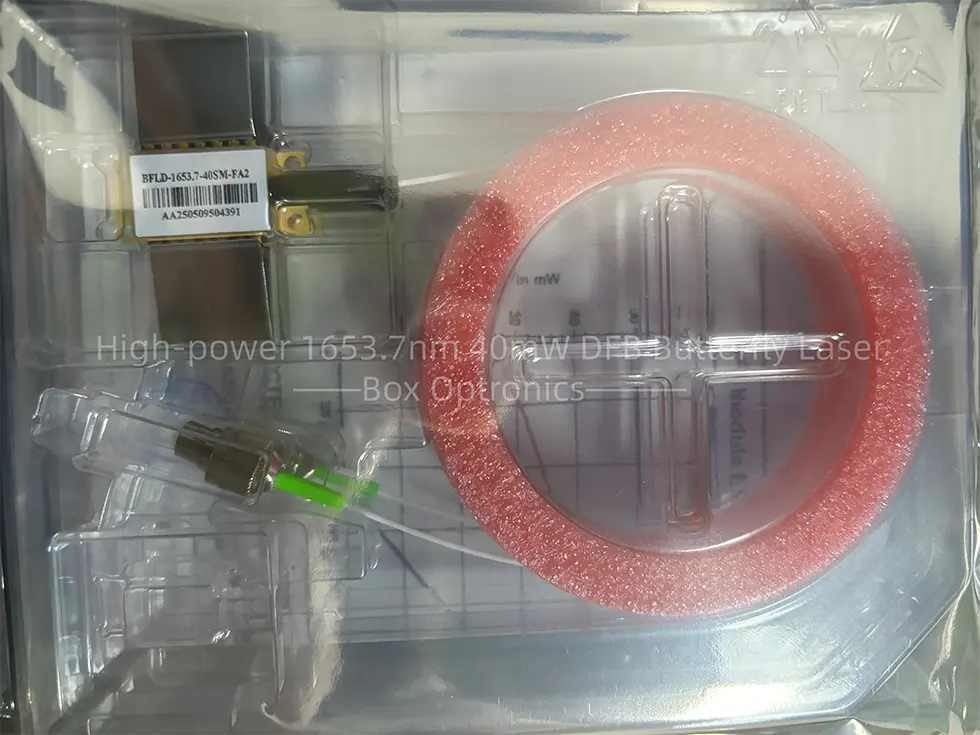

● Пример за пакување
|
|
Додатоци |
Количина |
|
1 |
Ласер за пеперутка DFB со висока моќност од 1653,7 nm 40 mW |
1 |
|
2 |
Извештај за тестирање на производот |
1 |
|
Име |
Бранова должина |
Излезна моќност |
Тип на влакна |
Конектор |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB ласерска диода |
1653:1653,7 nm Друго |
10:10 mW 40:40 mW Друго |
СМ: Единечен режим ПМ: Поларизација се одржува
|
ФА: FC/APC СА: SC/APC Друго |
NULL: Тип 1 2: Тип 2 |
на пр.: BFLD-1653-40SM-FA
(Информации за нарачката: Ласер со пеперутка со висока моќност од 1653,7 nm 40 mW DFB, со SM влакна, FC/APC конектор, тип 1 пин-аут).
● Услови за понуда
(1) EXW:
Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.
(2) ДАП:
Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.
(3) Друго
● Услови за плаќање
Достапни се PayPal и T/T.
За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)
Меѓународната логистика може да потрае 3-5 работни дена.
● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.
l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.
l Пред да го вклучите уредот, прво вклучете го ладилникот, а потоа напојувајте со мали чекори за да спречите прегревање на чипот или стануваат преоптоварени.
● Гарантен период:
Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.
● Исклучувања од бесплатна гаранција:
За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:
(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.
(2) Неисправности поради неправилно работење од страна на корисникот.
(3) Очигледна физичка штета предизвикана од човечка грешка.
(4) Неовластено расклопување, модификација или поправка.
(5) Изменети или нецелосни гарантни етикети на куќиштето.
(6) Оштетување или загуба при превоз.
