1030nm 50mW DFB ласерски диоди модул

Содржина

1. Воведување на 1030nm 50mW DFB ласерски диоди модул

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

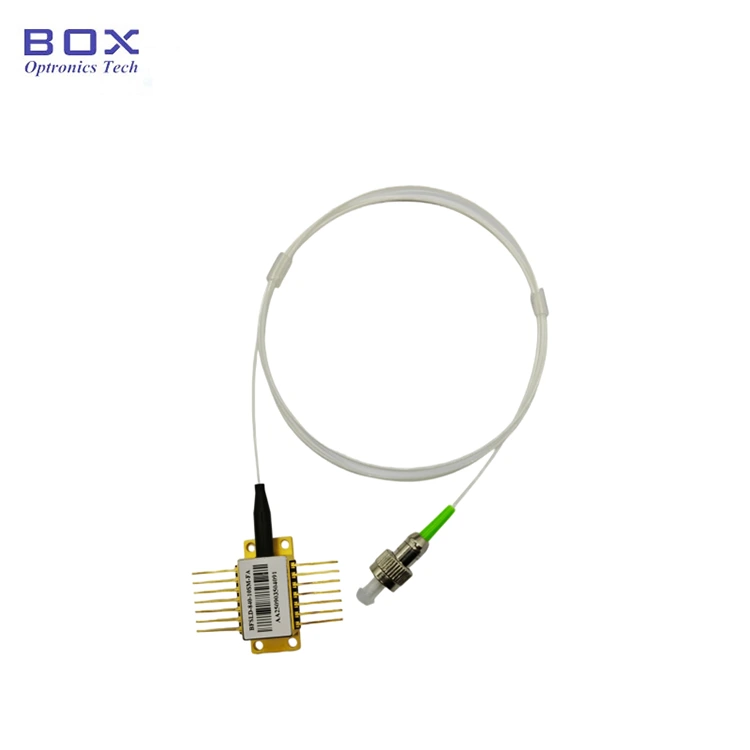

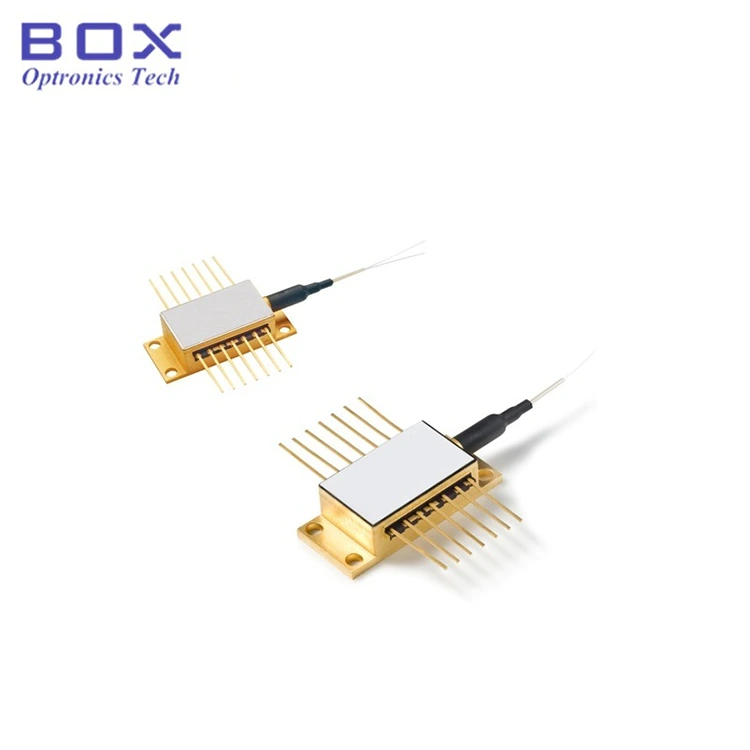

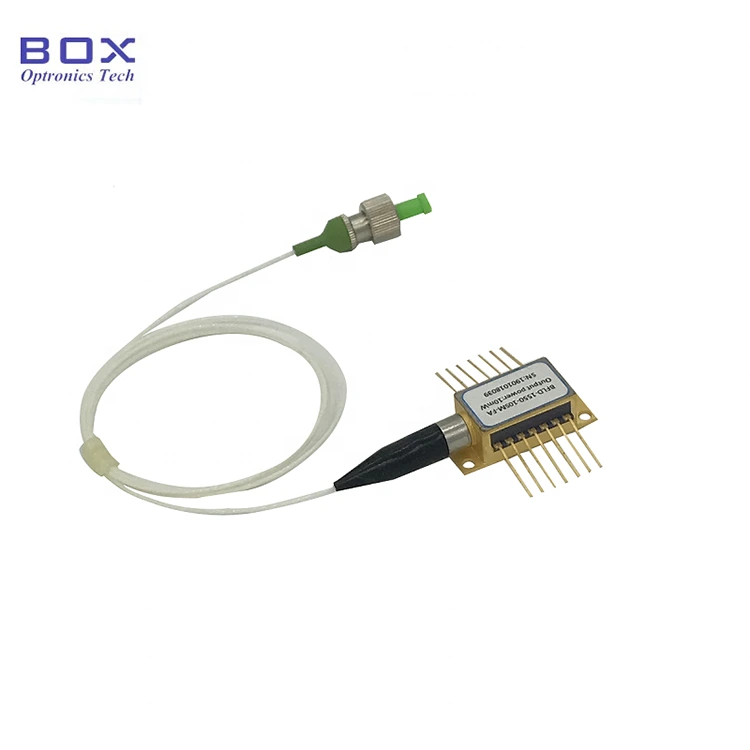

Модулот за ласерски диоди DFB 1030nm 50mW е херметички затворена во пакување со пеперутка со 14 пина. Поддржува CW или пулсна работа и интегрира TEC ладилник и термистор за стабилен спектар. Погоден за спектроскопија, телеком, осветлување и сензор. Пред да го вклучите, прво вклучете го ладилникот TEC, потоа напојувајте со мали чекори за да спречите прегревање на чипот или стануваат преоптоварени.

Спецификации на производот

Карактеристики на производот

● Дистрибуиран ласер за повратни информации;

● CW или импулсна работа;

● Вграден монитор PD, термоелектричен ладилник и термистор;

● Изборен FC/APC конектор.

Апликации за производи

● Спектроскопија;

● Телеком;

● Осветлување;

● Чувствување.

Производ Детали

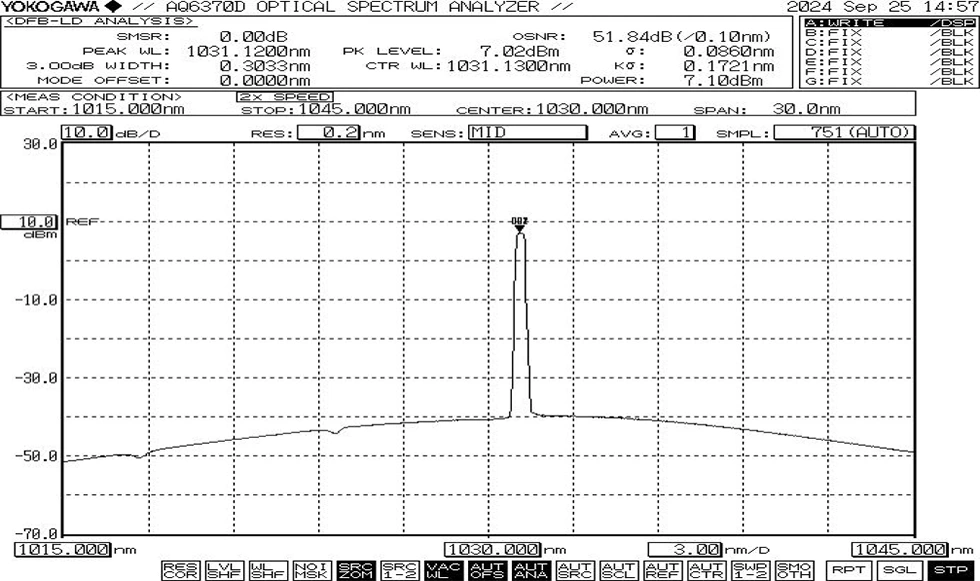

● Типичен спектар: 1030nm, +/-2nm WL толеранција

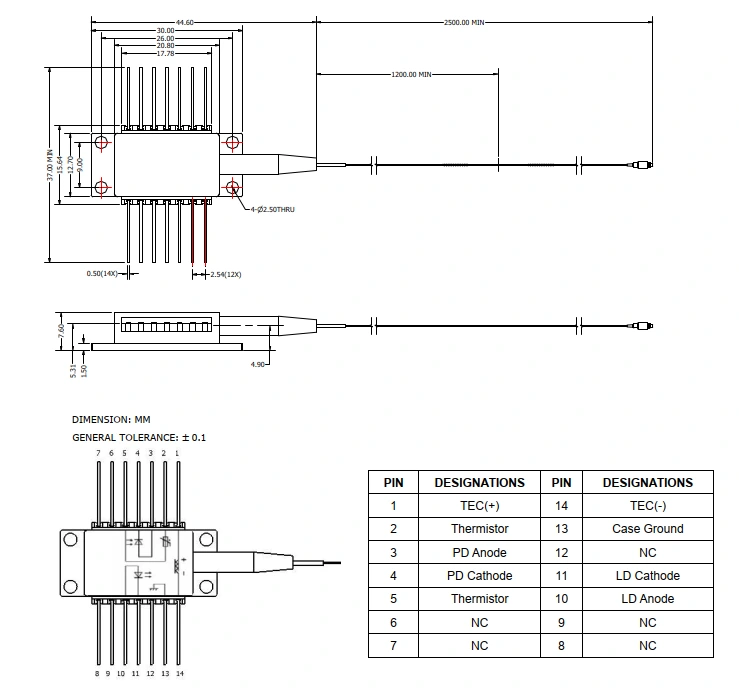

● Цртање пакет и дефиниција за прикачување (Единица:mm)

Најчесто поставувани прашања

(1) Дали е тоа Дали е можно да се прилагоди брановата должина со менување на температурата? Што е коефициент?

- Коефициент на бранова должина/температура 0,01 nm/℃.

(2) Што е тип на влакна?

--Corning HI1060,NA=0.14,MFD=6.2um@1060nm.

(3) Што е опсег што може да се прилагоди на енергија?

--10~100%.

(4) Дали вие обезбеди заштитна цевка и конектор за LD?

--Да. 900um лабава цевка и FC/APC се опционални.

Нарачување информации

на пр.: BFLD-D1030-50SM-FA

(Информации за нарачката: 1030nm 50mW DFB ласерски диоди модул, пеперутка пакет, со SM влакна, FC/APC конектор).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.

l Кога го користите уредот, строго придржувајте се до работниот напон и тековните опсези наведени во листот со податоци. Клучни параметри-вклучувајќи го Ith (Праг струја), Iop max (максимална оперативна струја), Vop max (максимум Работен напон) и λc (Централна бранова должина) - треба да бидат референцирани конкретно во извештајот за тестирање даден во моментот на пратката.Забелешка:Операција над апсолутните максимални оценки може да предизвика трајно оштетување на уредот.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
