1064nm 30mW DFB пеперутка ласерска диода

Содржина

1. Воведување на 1064nm 30mW DFB пеперутка ласерска диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ова е 1064nm DFB ласерска диода со 14-пински стандарден пакет за пеперутка, централна бранова должина 1064nm, толеранција на бранова должина +/-1nm и типична излезна моќност 30mW. Вграден ТЕЦ, термистор, изолатор и монитор PD, со одлична стабилност на бранова должина за долгорочна стабилна работа. Главно се користи во комуникации и сензори со оптички влакна. Жица строго според дефиницијата на пиновите, под контрола на ТЕЦ, и прекумерно свиткување на влакната за да се обезбедат перформанси и работниот век.

Производ Спецификации

Карактеристики на производот

● Мулти-квантна Добро (MQW) дистрибуирани повратни информации (DFB) ласери;

● Излезно напојување до 30 mW;

● SM или PM влакна;

● 14-пински BTF пакет со термистор, TEC, изолатор и монитор ПД.

Апликации за производи

● Оптичко влакно комуникации;

● Оптички инструмент;

● Сензор за оптички влакна;

● Извор на светлина.

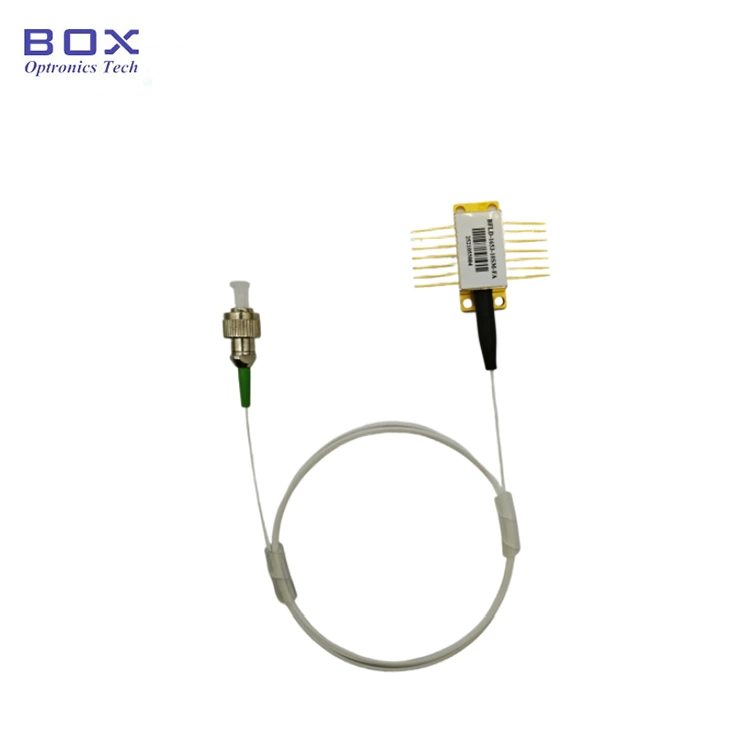

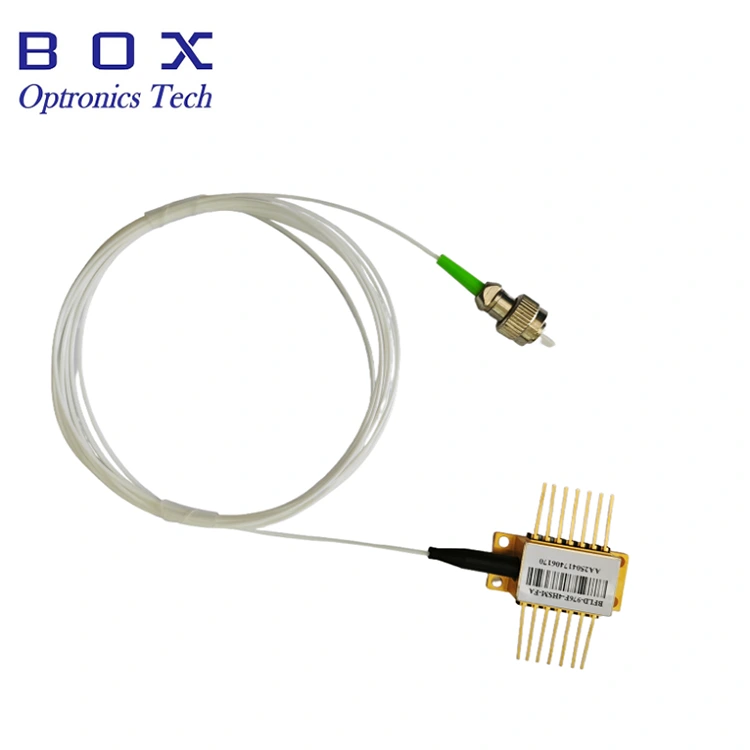

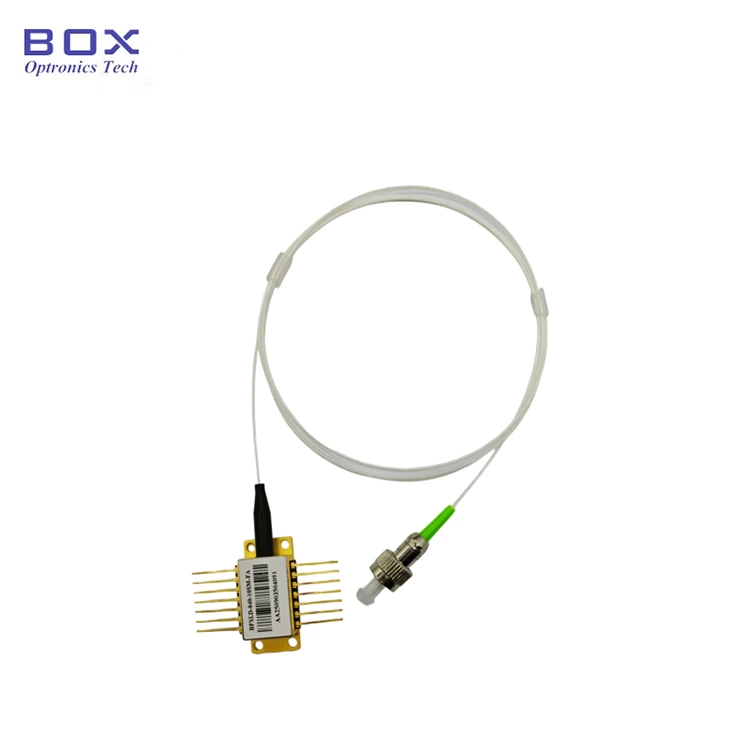

Производ Детали

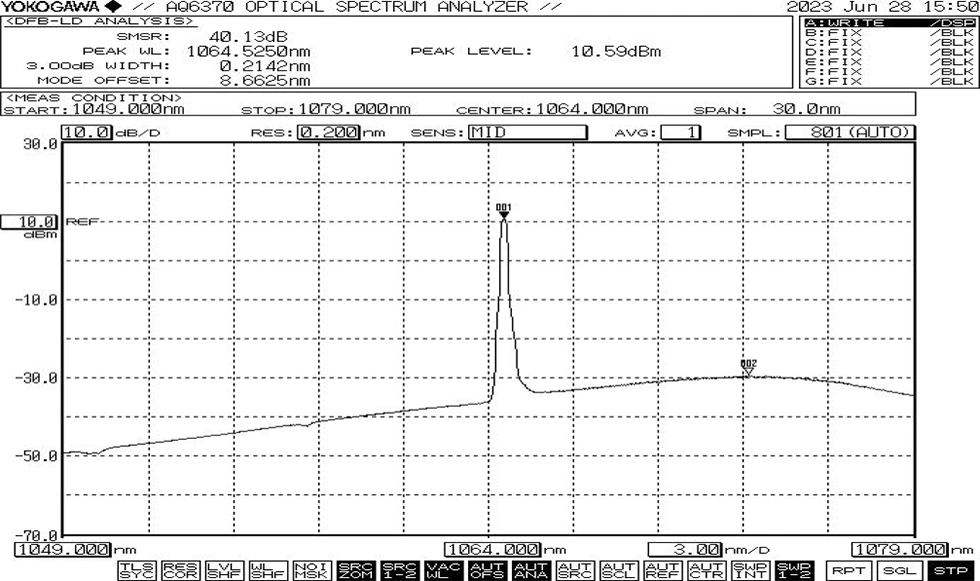

● Типичен спектар: 1064nm, +/-1 WL толеранција

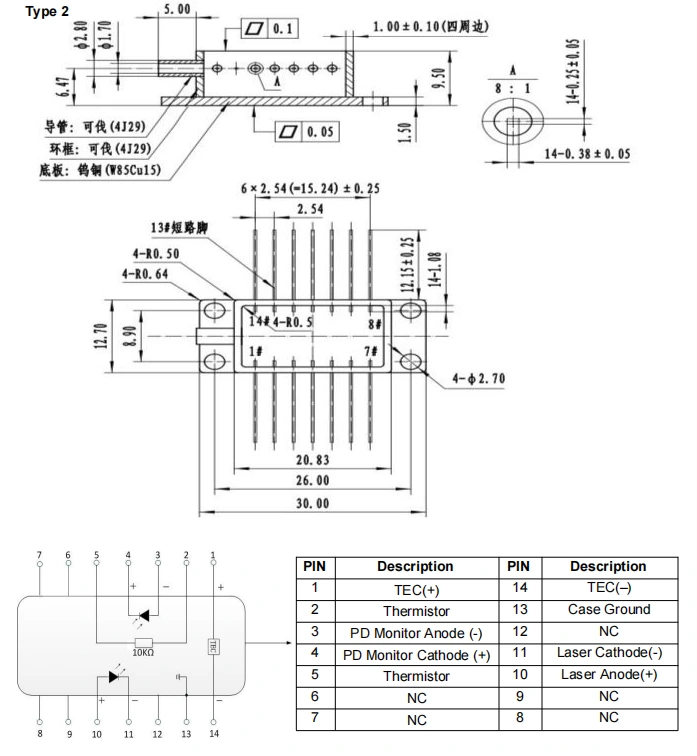

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-1064nm 30mW DFB Ласерска диода со пеперутка

● Стандардна галантерија

*Самостоен уред; нема вграден драјвер (надворешен драјвер по избор).

Нарачување информации

на пр.: BFLD-1064-30SM-FA

(Информации за нарачка: 1064nm 30mW DFB пеперутка ласерска диода, со SM влакна, FC/APC конектор, пин на пумпата).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Операција Белешки

l Пред да ги вклучите сите компоненти, прво активирајте го ладилникот и потоа продолжете со чекорите за постепено напојување за да спречите прегревање на чипот и преоптоварување.

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; направи не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте или повлечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уреди опремени со конектори, осигурајте се дека и уредот и конекторот за влакна се креваат истовремено за време на инсталацијата или отстранувањето.

l Ако игличките бараат лемење, температурата на лемење не смее над 260°C, а времето на лемење не смее да надмине 10 секунди. Особено мора да се обрне внимание на следново: за време на процесот на лемење, на уредот мора да биде во состојба без напојување, а рачката за лемење мора да биде правилно втемелени.

l За време на процесот на напојување, никогаш не применувајте голема струја директно, како ова ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот, а потоа постепено зголемување на струјата во мали се зголемува додека не се достигне посакуваното ниво.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
