Опис на производот

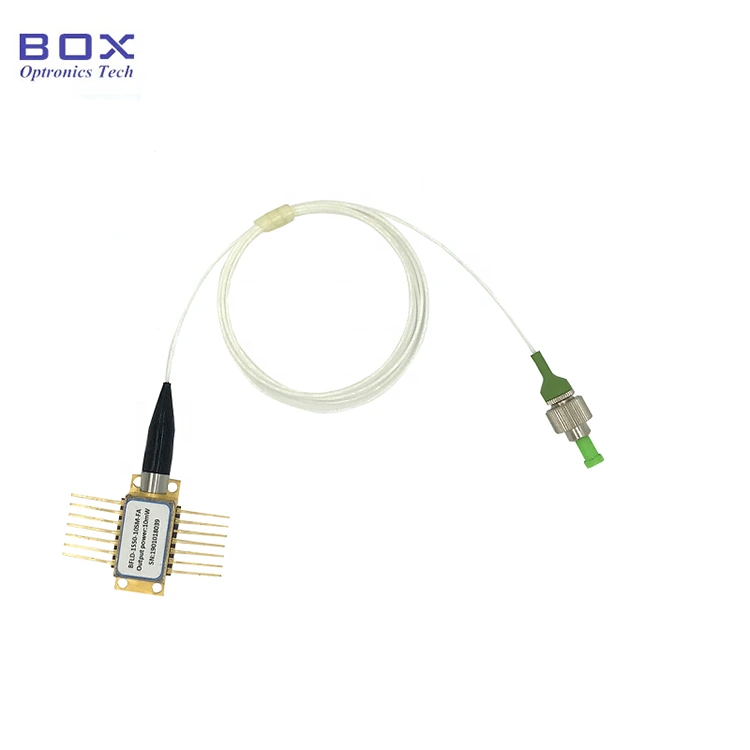

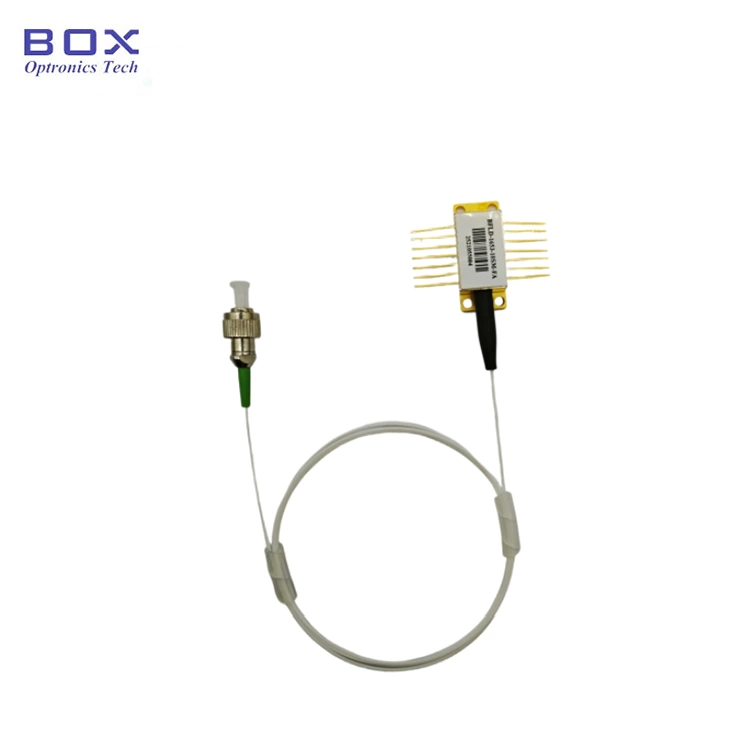

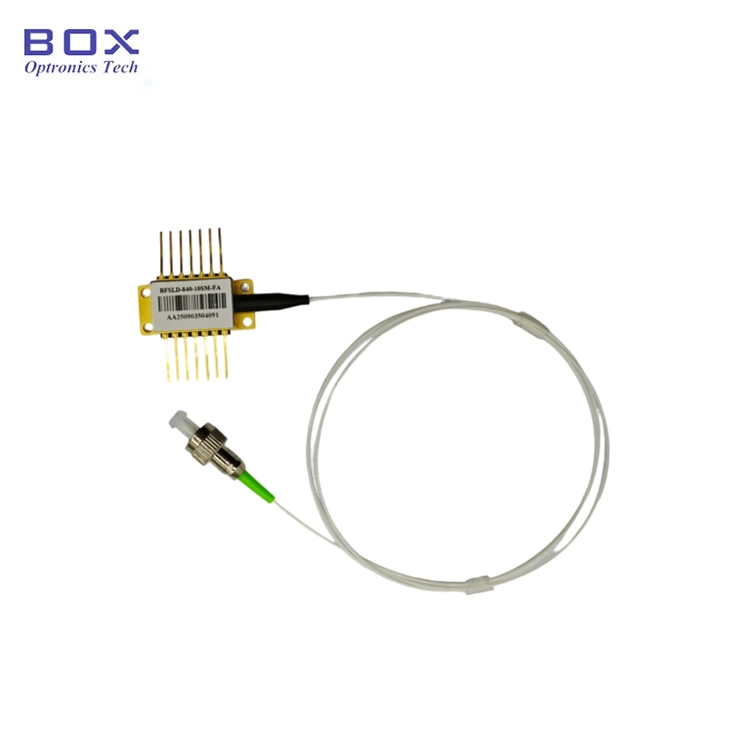

Преглед на производот-10mW C+L опсег DWDM DFB Ласерска диода

Ласерската диода DWDM DFB на 10 mW C+L опсег на Box Optronics е прецизен ласерски извор со бранова должина со опционални 1527,22~1610,92 nm C+L бранови должини со прецизност на бранова должина од ±0,2 nm и оптичка излезна моќност од 10 mW. Интегриран TEC, термистор, фотодиода на монитор и оптички изолатор во стандарден пакет со пеперутка со 14 пински, обезбедувајќи стабилна контрола на брановата должина, работа со низок шум и лесна интеграција на системот OEM. Дизајниран за DWDM комуникациски системи, сензори за влакна и прецизна оптичка инструментација.

Главни карактеристики-10mW C+L опсег DWDM DFB ласерска диода

· бранови должини на опсегот C+L изборни: 1527,22 nm (C63) до 1610,92 nm (L61)

· Висок сооднос на потиснување на страничниот режим: минимум ≥40dB, типични 50dB (CW)

· Шум со низок релативен интензитет (RIN): ≤ -145dB/Hz (20-1000MHz)

· Вграден оптички изолатор: ≥30dB изолација

· Интегриран термоелектричен ладилник (TEC) и термистор од 10 kΩ за стабилизација на бранова должина

· Опции за влакна: SMF-28e со еден режим или PM1550 влакна за одржување на поларизација

· Стандарден конектор за FC/APC влакна или приспособен

· Монитор фотодиода интегрирана за следење на излезната моќност

· Квалификувана доверливост на Telcordia GR-468, усогласена со RoHS

Типични апликации-10mW C+L опсег DWDM DFB ласерска диода

· Системите за пренос со мултиплексирање со поделба на густа бранова должина (DWDM) низ С-појасот и L-појасот

· Модули за предаватели DWDM и картички за транспондери за телекомуникациски мрежи

· Системите за сензори со оптички влакна за мерење на температура, напрегање и вибрации

· Анализа на оптички спектар и референтни извори на бранова должина

· Опрема за тестирање и карактеризација на оптички компоненти

· Истражување и развој во лаборатории за фотоника и оптичка комуникација

· Интеграција на OEM во телекомуникациска опрема за пренос и инструменти за тестирање

Спецификации на производот-10mW C+L опсег DWDM DFB ласерска диода

Апсолутни максимални оценки

Параметар	Симбол	Состојба	мин.	Тип.	Макс.	Единица
Температура на складирање	Ц	-	-40	-	85	°C
Температура на оперативниот случај	Врвот	-	-20	-	70	°C
Напредна струја	АКО	CW	-	-	200	mA
Ласерски обратен напон	VLR	-	-	-	2	V
PD Напредна струја	IFPD	-	-	-	5	mA
PD обратен напон	VRPD	-	-	-	10	V
Тековна TEC	ITEC	-	-	-1,5	+1,5	A
ТЕЦ Напон	VTEC	-	-	-3,5	+3,5	V

Оптички карактеристики (T = 25°C ласерска температура)

Параметар	Симбол	Тест состојба	мин.	Тип.	Макс.	Единица
Централна бранова должина	λc	TL=15~35°C, CW	Прикажани во Одбрани канали			nm
Врвна оптичка излезна моќност	ПО	-	10	-	-	mW
Спектрална линиска ширина	LW	FWHM	-	3	5	MHz
Сооднос на потиснување на страничен режим	SMSR	CW	40	50	-	dB
Оптичка изолација	-	-	30	-	-	dB
Бучава со релативен интензитет	RIN	20-1000 MHz	-	-	-145	dB/Hz
Нанос на бранова должина (EOL)	Δλ	25 години животен век	-	-	±0,1	nm
Коефициент на температура на бранова должина	Δλ/ΔT	TEC 15°C до 35°C	-	0.09	-	nm/°C
Коефициент на струја на бранова должина	Δλ/ΔI	-	-	0.01	-	nm/mA

Електрични карактеристики (T = 25°C ласерска температура)

Параметар	Симбол	Тест состојба	мин.	Тип.	Макс.	Единица
Праг Струја	Ит	-	-	10	35	mA
Ефикасност на наклон	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Работна струја	Иоп	PO=10mW, CW	-	100	150	mA
TEC Поставете температура	Ц	-	15	-	35	°C
Ласерски напред напон	ВФ	PO=10mW, CW	-	1.2	3.0	V
Следете ја струјата на ПД	IMPD	PO=10mW, CW	10	-	2500	μA
Следете ја темната струја	ИД	IF=0mA, VRPD=5V	-	-	0.1	μA
Термисторска струја	ITC	-	10	-	100	μA
Отпорност на термистор	RTH	TL=25°C	9.5	10	10.5	kΩ
Термистор Констант	B	-	3800	-	4100	K
Тековна TEC	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
ТЕЦ Напон	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Капацитет на ТЕЦ	ΔT	Tc=70°C	-	-	50	°C

Листа на избрани канали: Број на дел и бранова должина на ласерски центар како подолу

Канал	Број на дел	мин. Бранова должина (nm)	Тип. Бранова должина (nm)	Макс. Бранова должина (nm)	Единица
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
П96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Дефиниција на пакет и пинови

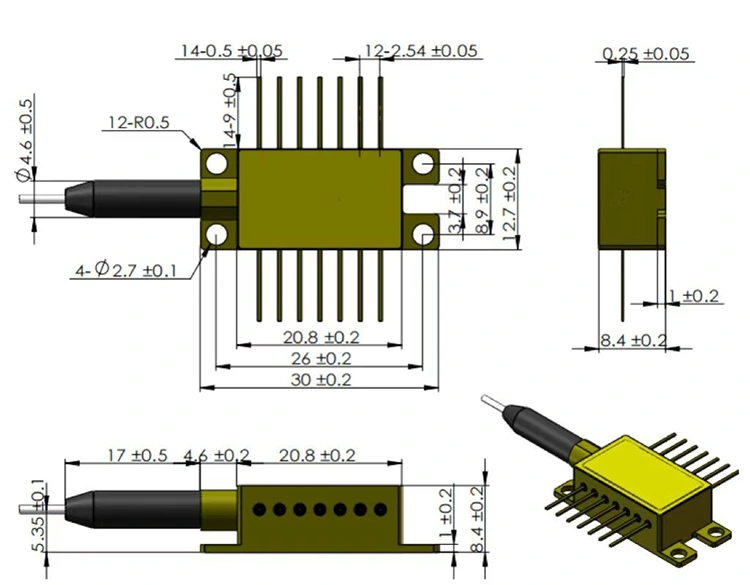

Тип на пакување: 14-пински херметички пакет со пеперутка

Вградени компоненти: оптички изолатор, термоелектричен ладилник (TEC), термистор, монитор фотодиода

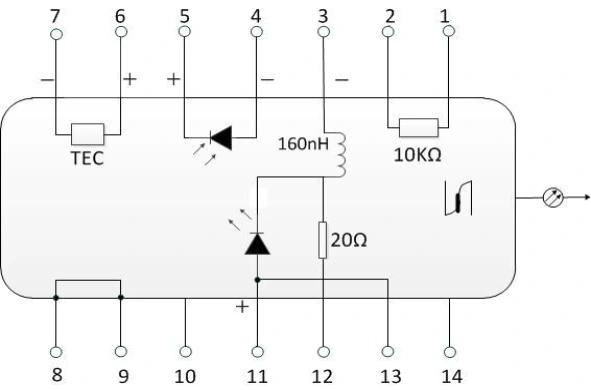

Пин-излез од тип 1

Пин	Опис	Пин	Опис
1	Термистор	14	NC (без врска)
2	Термистор	13	Ласерска анодна (+)
3	Ласерски DC пристрасност (катодна) (-)	12	Ласерска RF катода (-)
4	Анода на PD монитор (-)	11	Ласерска анодна (+)
5	PD монитор катода (+)	10	NC (без врска)
6	TEC (+)	9	Приземјување на случајот
7	ТЕЦ (-)	8	Приземјување на случајот

Тип 2 Пин-излез

Пин	Опис	Пин	Опис
1	TEC (+)	14	ТЕЦ (-)
2	Термистор	13	Приземјување на случајот
3	Анода на PD монитор (-)	12	NC (без врска)
4	PD монитор катода (+)	11	Ласерска катода (-)
5	Термистор	10	Ласерска анодна (+)
6	NC (без врска)	9	NC (без врска)
7	NC (без врска)	8	NC (без врска)

Информации за нарачка-10mW C+L опсег DWDM DFB ласерска диода

Модел номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Пример: BFLD-C34-10SM-FA

Поле	Код	Опис
Тип на ласер	BFLD	Ласерска диода ButterflyDFB
Бранова должина	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 или L00-L61 или Q00-Q61
Излезна моќност	10	10 mW
Тип на влакна	СМ/ПМ	SM = Еден режим (SMF-28e); PM = одржување на поларизација (PM1550)
Тип на конектор	ФА / СА	FA = FC/APC; SA = SC/APC; Достапни се други конектори
Пинаут	NULL / 2	NULL = Тип 1 (стандардно); 2 = Пумпа од тип 2

Најчесто поставувани прашања (ЧПП)

П: Која е разликата помеѓу конфигурациите за пина од тип 1 и тип 2?

О: Тип 1 ја следи стандардната конфигурација на телеком пеперутка, која најчесто се користи за предаватели DWDM и апликации за оптичка комуникација со голема брзина. Обезбедува наменски врски за ласерска пристрасност, RF модулација, TEC, термистор и монитор фотодиодни сигнали за да се обезбеди компатибилност со кола за двигател на телеком ласерот.

Типот 2 е оптимизиран за апликации со ласерски пумпи, со поедноставен електричен интерфејс и различен распоред на TEC за работа на пумпата со голема моќност и термичко управување.

Двете конфигурации го користат истиот механички пакет со 14-пински пеперутка, но нивните електрични иглички се различни. Тие се механички компатибилни, но бараат различни распореди на ПХБ и дизајни на драјвери.

П: Зошто вградениот оптички изолатор е важен за DWDM и апликациите за сензори?

О: Во DWDM преносните системи и системите за чувствителност на влакна, оптичките рефлексии од конекторите, интерфејсите со влакна и оптичките компоненти може да се спојат назад во ласерската празнина. Оваа оптичка повратна информација може да доведе до нестабилност на режимот, флуктуација на брановата должина, зголемен шум и деградирани перформанси на системот.

Вградениот оптички изолатор со изолација≥30 dB ги потиснува овие задни рефлексии, подобрувајќи ја стабилноста на брановата должина, намалувајќи го шумот предизвикан од повратни информации и обезбедувајќи сигурна работа во апликации како што се кохерентно откривање, сензори на влакна и оптички пренос со низок шум.

П: Може ли да добијам приспособена бранова должина надвор од стандардната листа на опсег C+L?

О: Да. Ние поддржуваме приспособени бранови должини врз основа на специфични барања за апликација. За DWDM ласерски производи, приспособени бранови должини се достапни во нашиот квалификуван опсег на бранови должини (на пример, 1527–1611 nm, во зависност од достапноста на чипот).

Други појаси на бранови должини, вклучително О-појас (1260-1360 nm) и S-појас (1460-1530 nm), исто така може да се земат предвид за специфични апликации.

Изводливоста на прилагодената бранова должина зависи од достапноста на ласерскиот чип, дизајнот на решетки и распоредот на производство. Ве молиме контактирајте не со вашата целна бранова должина и детали за апликација за евалуација.

Поврзани производи

· DWDM 14 PIN Пеперутка аналоген ласер за CATV -ITU-T мрежа CH18-64 1526,44~1563,05 nm, пренос на RF преку влакна со висока линеарност

· Лан-WDM 10mW споен ласер со влакна - 1266,5~1345,5nm опционален, дизајниран за оптички примопредаватели 400G/800G

· CWDM 1270-1650nm DFB ласерски извор - за оптичка комуникација и дистрибуирано сензорирање со оптички влакна

· 1550 nm 1W ласерски споен со влакна - извор со висока моќност за ласерско сеење на влакна, оптичко засилување и индустриска фотоника

· 1550nm DFB 100KHz BTF Ласер со тесна ширина - извор на ниска фаза на бучава за кохерентна комуникација, LiDAR и прецизно сензорирање

Лист со податоци-10mW C+L опсег DWDM DFB Ласерска диода

Лист со податоци

Обележете ја оваа страница за лесна идна референца.

Жешки тагови: Кина 10mW C L Band DWDM DFB ласерски диоди Производител, добавувач, фабрика

Поврзана категорија

Испрати барање

Контакт Инфо



Адреса

Соба 901, зграда А, Rongchao New Era Plaza, бр. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, China


тел

+86-13322933691


Е-пошта

sales06@boxoptronics.com

Барате конкурентни цени за нарачки на големо? Испратете барање до Box Optronics за DFB ласери со високи перформанси, SLED и уреди со PM влакна. Добијте професионална понуда за цена во рок од 24 часа.
