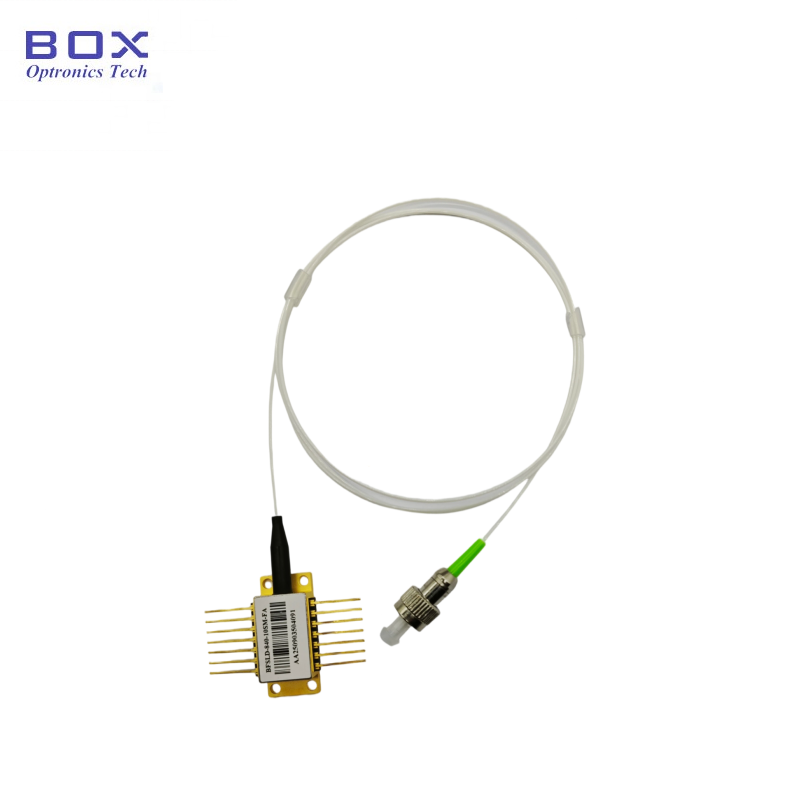

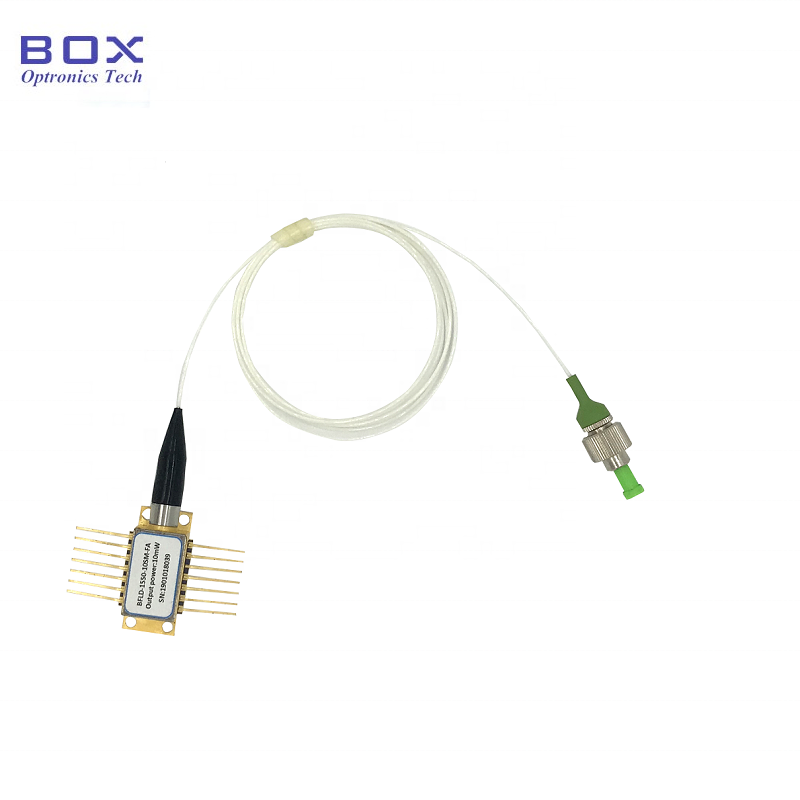

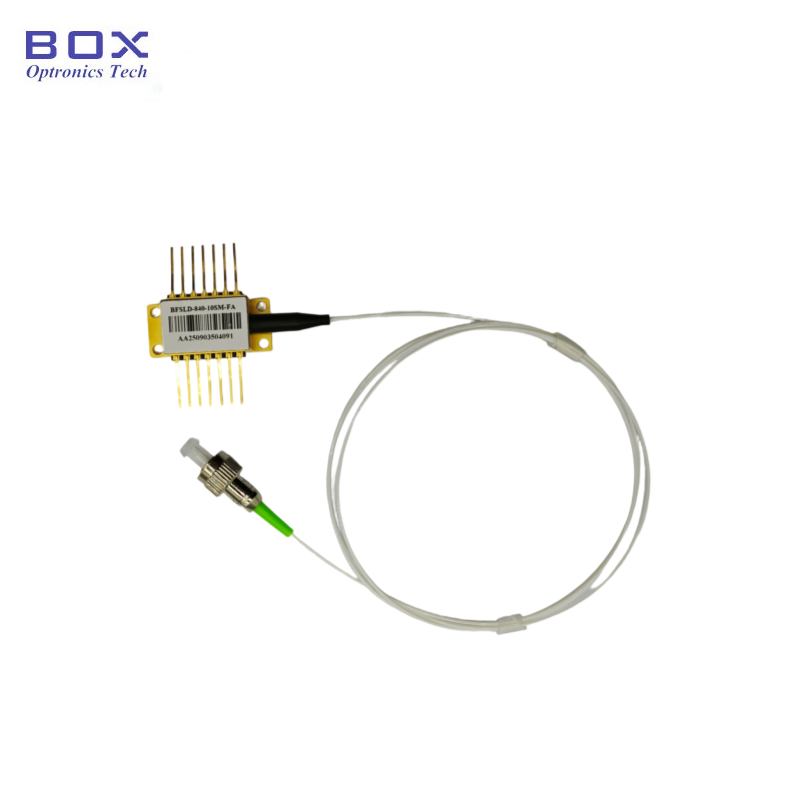

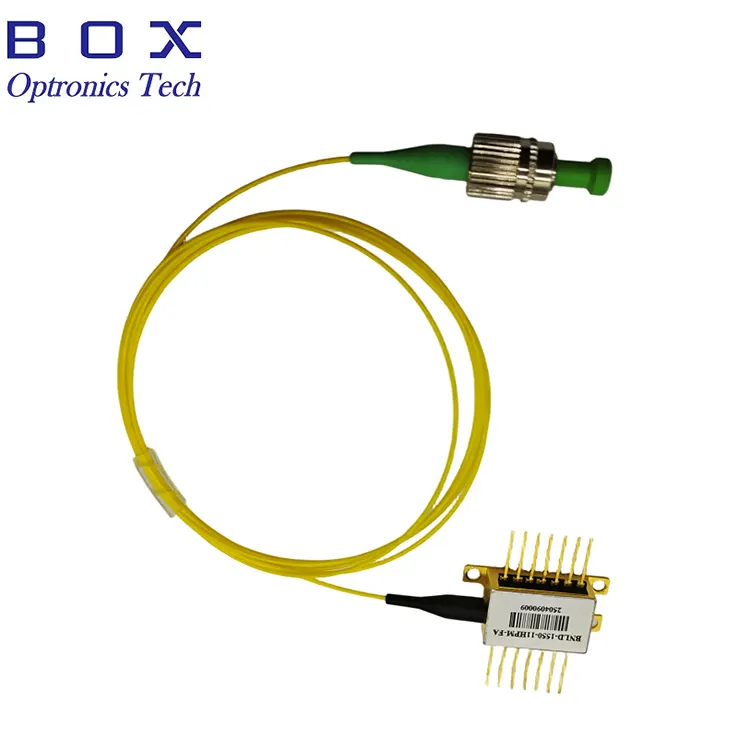

1550,12 nm DWDM DFB ласер

Преглед на производот-1550.12nm DWDM DFB ласер

1550,12 nm DWDM DFB ласер (модел BFLD-CH34-XXSM-FA, ITU Grid Channel 34) е 14-пински спакувана пеперутка дистрибуирана ласерска диода специјално дизајнирана за аналоген пренос на CATV и апликации за оптичка комуникација DWDM. Работејќи на стандардната бранова должина на мрежата ITU од 1550,12 nm, овој уред испорачува оптичка излезна моќност од 10mW или 20mW преку едномодни влакна или влакна за одржување на поларизација со FC/APC конектор.

Сместен во херметичко 14-пинско пакување со пеперутка со интегриран изолатор, термоелектричен ладилник (TEC), термистор од 10 kΩ и фотодиода на мониторот, ласерот обезбедува стабилизација на температурата и моќноста низ целиот опсег на работна температура од -40°C до +85°C. Достапни се две конфигурации за пинут (Тип 1 и Тип 2) за компатибилност со различни дизајни на матичната плоча.

Главни карактеристики-1550,12nm DWDM DFB ласер

· Стандардна бранова должина на мрежата ITU: 1550,12 nm (Канал 34), целосен опсег CH18–CH64 опционален

· Висока оптичка излезна моќност: 10 mW или 20 mW

· Напреден дизајн на аналогни чипови оптимизиран за CATV пренос

· Висок сооднос на потиснување на страничниот режим: SMSR ≥30dB

· Вграден оптички изолатор: ≥30dB изолација @25°C

· Висока оптичка загуба: ≥40dB

· Широк пропусен опсег на модулација: типични 2,5 GHz

· 14-пински херметички пеперутки пакет со интегриран TEC и термистор

· Интегрирана фотодиода на мониторот за следење на моќноста

· Опции за влакна: SMF-28e со еден режим или PMF-1550 влакна за одржување на поларизација

· Стандарден FC/APC конектор, 1,0m пигтал (900μm лабава цевка)

· Широк опсег на работна температура: -40°C до +85°C

· Две конфигурации за пина (Тип 1 / Тип 2) за флексибилност на дизајнот

Типични апликации-1550.12nm DWDM DFB ласер

· Мрежи за емитување CATV и системи за пренос на глава

· Мрежи со ограничени ресурси на влакна (мултиплексирање на бранова должина)

· Кабловска телевизија и опрема за дистрибуција

· Модули за оптички предаватели за аналогни RF-преку влакно

· Инструментација за тестирање и мерење со оптички влакна

· Дистрибуција на сателитски и RF сигнал преку влакно

· Истражување и развој во лаборатории за оптички комуникации

· Интеграција на OEM во CATV и телеком опрема

Спецификации на производот-1550.12nm DWDM DFB ласер

Апсолутни максимални оценки

Електро-оптички карактеристики (T = 25°C, IF = IOP)

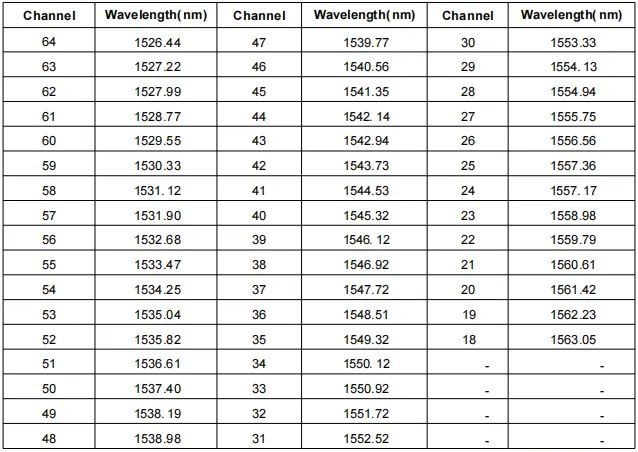

Референца за бранова должина на мрежата на ITU (избрани канали)

Забелешка: Целосните ITU мрежни канали CH18–CH64 (1526,44nm–1563,05nm) достапни на барање.

Спецификации за оптички влакна-1550.12nm DWDM DFB ласер

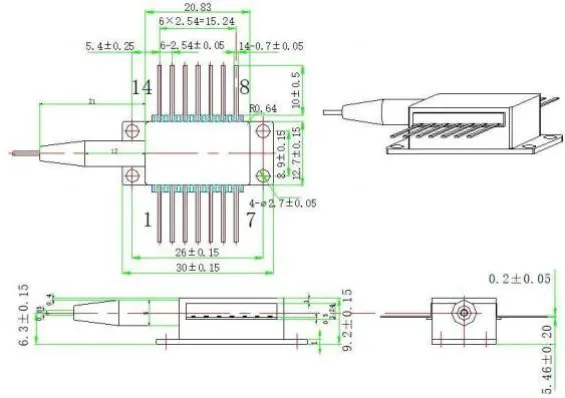

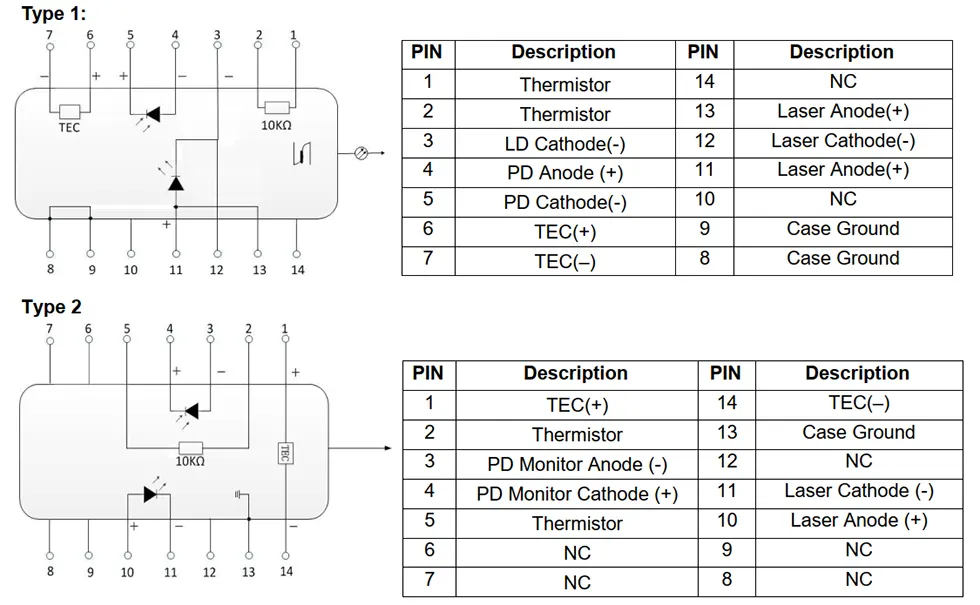

Дефиниција на пакет и пинови-1550.12nm DWDM DFB ласер

Информации за нарачка-1550.12nm DWDM DFB ласер

Модел номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Пример: BFLD-CH34-10SM-FA

Зошто да изберете Box Optronics DWDM DFB ласери?

· Докажана технологија за ласерски чипови DFB со аналогно оптимизиран дизајн за апликации за CATV

· 100% функционално тестирање и скрининг за согорување пред испораката

· Целосна поддршка за бранова должина на мрежата ITU (CH18–CH64) со цврста толеранција на бранова должина

· Конкурентни цени со снабдување директно од фабриката

· Флексибилни количини на нарачки - поддршка и за прототипи за истражување и развој и за обемно производство

· Опции за приспособување за бранова должина, моќност, тип на влакна, конектор и конфигурација на пиновите

· Долгорочна стабилност на снабдувањето за програмите за распоредување и производство на CATV мрежа

· Херметичко пакување со пеперутка со интегриран TEC за сигурна работа на широки температури

· Меѓународен превоз преку DHL/UPS/FedEx со целосно следење

Најчесто поставувани прашања (ЧПП)

П: Која е разликата помеѓу овој DWDM DFB ласер и стандардниот DFB ласер?

О: Овој DFB ласер со ITU мрежа комбинира прецизна контрола на брановата должина со аналогни перформанси оптимизирани за CATV. Се одликува со оптимизиран дизајн на ласерски чип за висок сооднос на носител-шум (CNR), перформанси со ниски изобличувања (CSO/CTB) и стабилен оптички излез.

Во споредба со стандардните DFB ласери главно дизајнирани за дигитална оптичка комуникација, CATV DFB ласерите се специјално оптимизирани за апликации за аналогна модулација каде линеарноста и перформансите на бучавата се критични.

П: Кои бранови должини на мрежата на ITU се достапни?

О: Ние нудиме бранови должини на мрежата ITU-T од CH18 (1563,05nm) до CH64 (1526,44nm), покривајќи ги најчесто користените DWDM канали на C-појасот. Прилагодените бранови должини се достапни според специфичните системски барања.

П: Која е разликата помеѓу опциите за SMF и PMF влакна?

О: SMF-28e е стандардно влакно со еден режим, погодно за повеќето CATV и општи апликации за оптичка комуникација каде што поларизацијата не е критична. PMF-1550 е влакно за одржување на поларизацијата, дизајнирано за системи чувствителни на поларизација. За PM влакна, бавната оска е порамнета со клучот за конектор. Изберете врз основа на барањата за поларизација на вашиот систем.

П: Зошто вградениот изолатор е важен за CATV апликациите?

О: Оптичките повратни информации предизвикани од рефлексии на влакна или оптички компоненти може да внесат шум, нестабилност на брановата должина и деградација на сигналот во аналогните системи за пренос. Вградениот оптички изолатор ја потиснува оптичката повратна информација, обезбедувајќи стабилна излезна моќност, низок шум и доверливи перформанси на пренос на CATV.

П: Која е минималната количина на нарачка (MOQ)?

О: MOQ е 1 парче. Ние поддржуваме флексибилни количини на нарачки. Стандардните модели може да се испорачуваат во мали количини за истражување и развој и прототипирање, како и поголеми количини за распоредување и производство на CATV мрежа. Контактирајте го нашиот продажен тим за специфични цени по вашата потребна количина.

П: Може ли да добијам приспособена конфигурација на бранова должина, моќност или конектор?

О: Да, ние нудиме сеопфатни опции за приспособување, вклучувајќи која било бранова должина на мрежата ITU (CH18–CH64), прилагодени нивоа на излезна моќност во рамките на 6–20 mW, алтернативни типови и должини на влакна, различни типови на конектори (FC/APC, SC/APC, LC, итн.) и приспособени конфигурации на пиновите (Тип 1 или Тип 2). Контактирајте не со вашите специфични барања и нашиот инженерски тим ќе ја разгледа изводливоста и ќе обезбеди понуда.

Лист со податоци и тест лист

Лист со податоци

Тест лист

Водечко време

· Стандардни единици (модели на залиха): 3~5 работни дена

· Стандардно производство: 2~3 недели

· Нарачки во обем: Ве молиме контактирајте со нас за распоред на производство

· Приспособени нарачки: 3-4 недели

· Меѓународен превоз: ~5 работни дена (DHL/UPS/FedEx Express)

Забелешки за работа и ракување

· Ласерските диоди се уреди чувствителни на електростатско празнење (ESD) - секогаш користете соодветна ESD заштита при ракување

· Избегнувајте допирање на крајот на влакната и оптичките компоненти со голи прсти за да спречите контаминација

· Чувајте ги неискористените уреди во пакување безбедно за ESD на препорачана температура за складирање (-40°C до +85°C)

· Не ги надминувајте апсолутните максимални оцени наведени во листот со податоци

· Секогаш користете двигател на ласерски диоди со ограничување на струјата и заштита од пренапон

· Овозможете стабилизација на температурата на TEC пред да примените ласерска струја за оптимални перформанси и доверливост

· Избегнувајте прекумерно свиткување на пигталот на влакната за да спречите оштетување на влакната

· Исчистете ги конекторите со влакна со соодветни алатки за чистење пред да се парат за да спречите оштетување и губење на вметнувањето

· Работењето со ласерот над номиналната струја или надворешен температурен опсег може да го намали животниот век и да предизвика трајно оштетување
