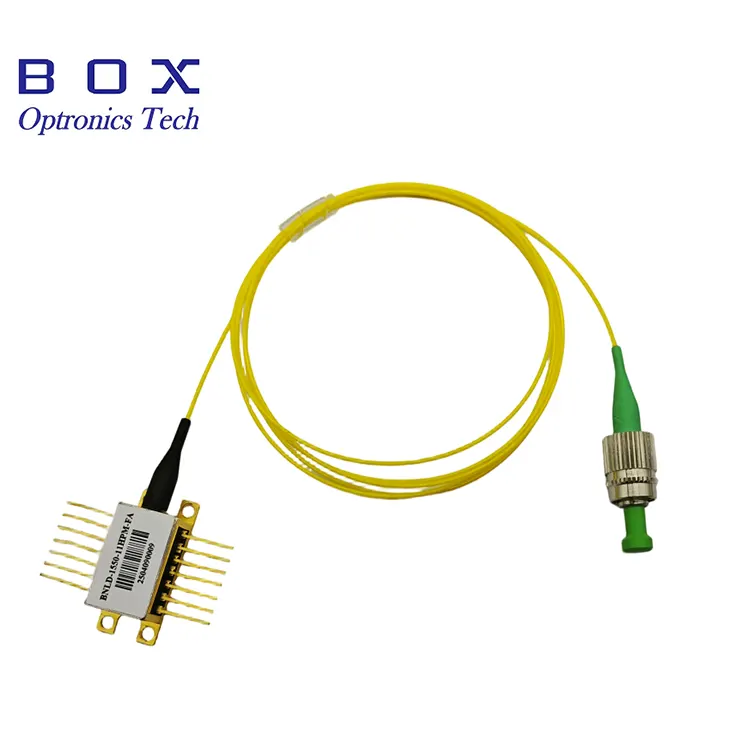

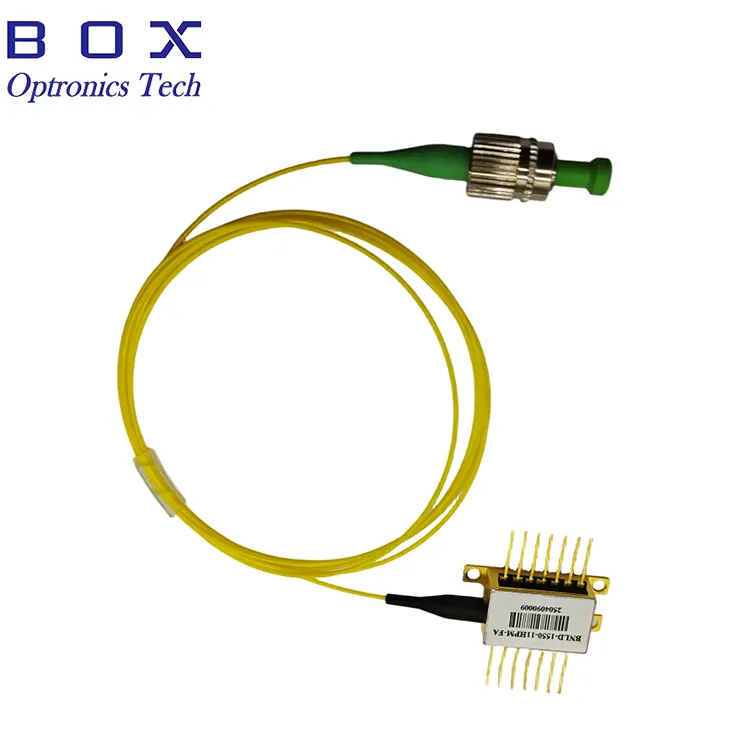

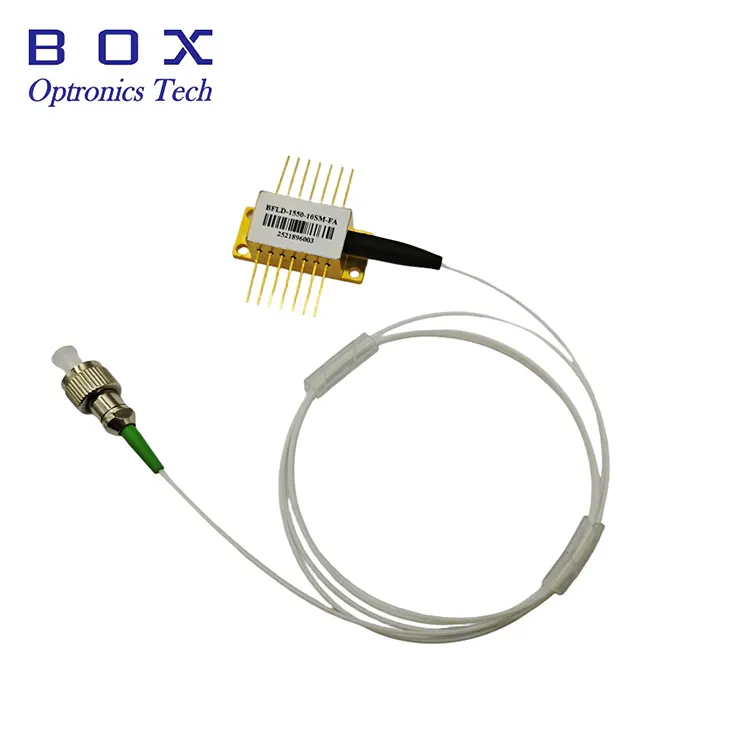

1530nm 40mW DFB-фибер споен ласер

Преглед на производот-1530nm 40mW DFB-фибер споен ласер

1530nm 40mW DFB споен ласер со влакна (Модел BFLD-1530-40SM-FA) е ласерска диода со дистрибуирани повратни информации со високи перформанси дизајнирана за апликации кои бараат стабилен оптички излез со еден режим со висока моќност. Обезбедувајќи минимум 40mW оптичка излезна моќност преку едномодни влакна со FC/APC конектор, овој уред располага со вграден оптички изолатор за да се спречи рефлексија назад и да се обезбеди стабилна работа.

Сместен во 14-пински пакет-пеперутка со интегриран термоелектричен ладилник (TEC) и термистор за прецизна бранова должина и стабилизација на моќноста, ласерот нуди одличен сооднос на потиснување на страничниот режим (≥35dB) и сигурни перформанси низ опсегот на работната температура. OC-48 компатибилниот пинут ја поедноставува интеграцијата во постоечки системски дизајни.

Овој ласер е добро прилагоден за системи за оптичко тестирање, оптички системи со висока моќност, апликации за сензори за оптички влакна и инструменти кои бараат стабилни ласерски извори со висока моќност од 1530nm.

Главни карактеристики-1530nm 40mW DFB-фибер споен ласер

· Висока оптичка излезна моќност: минимум 40 mW, типични 50 mW (излез на SM влакна)

· Централна бранова должина: 1530 nm (опсег: 1527-1533 nm)

· Висок сооднос на потиснување на страничниот режим (SMSR): ≥35dB

· Вграден оптички изолатор за заштита од рефлексија

· Сипче со влакна во еден режим со FC/APC конектор

· 14-пински пакет пеперутка со интегриран TEC и термистор

· OC-48 пинут компатибилен за лесна системска интеграција

· Интегрирана фотодиода на мониторот за следење на моќноста

· Прецизна бранова должина и стабилизација на моќноста преку TEC контрола

· Низок праг на струја: типично 20 mA

· Херметички пакет пеперутки за долгорочна сигурност

Типични апликации-1530nm 40mW DFB споен ласер со влакна

· Системите за оптичко тестирање и мерење

· Апликации за сензори со оптички влакна и дистрибуирани сензори

· Ласери за семе на оптички засилувач и извори на сигнал

· Системите за мултиплексирање со поделба на бранова должина (WDM).

· Опрема за тестирање на оптичка комуникација

· Лабораториска и истражувачка инструментација

· Карактеризирање и тестирање на фотонската компонента

· Анализа и мерење на оптички спектар

· Индустриски ласерски системи и OEM интеграција

Спецификации на производот-1530nm 40mW DFB-фибер споен ласер

Апсолутни максимални оценки

Електро-оптички карактеристики (T = 25°C, IF = IOP)

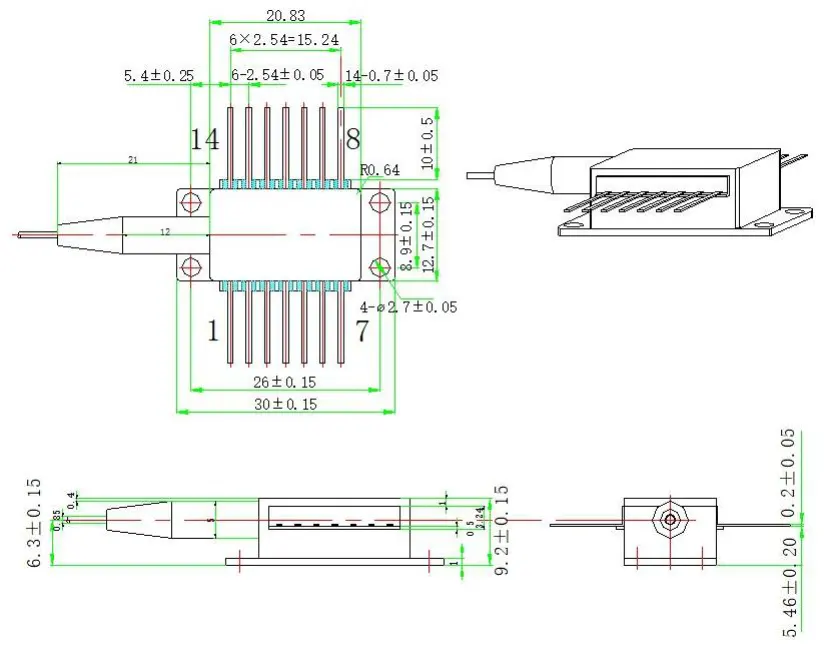

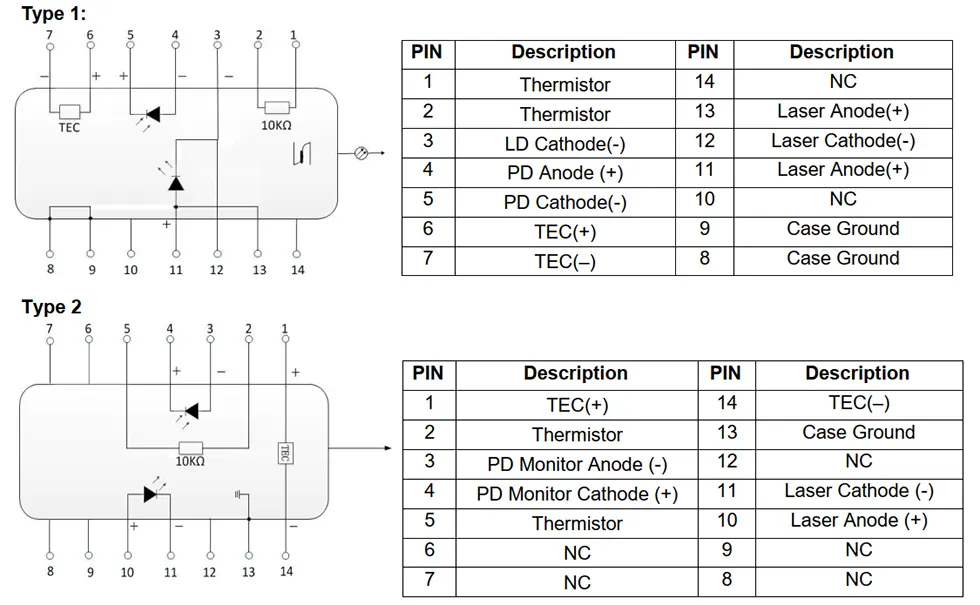

Дефиниција на пакет и пинови-1530nm 40mW DFB-фибер споен ласер

Информации за нарачка-1530nm 40mW DFB-фибер споен ласер

Достапни модели

Забелешка: Прилагодени бранови должини во опсегот C, алтернативни нивоа на моќност, различни должини на влакна и опции за конектор се достапни на барање. Контактирајте го нашиот тим за продажба за цените за приспособена конфигурација и времето на испорака.

Зошто да изберете Box Optronics DFB ласери?

· Докажана технологија за ласерски чипови DFB со конзистентни спецификации за бранова должина и моќност

· 100% функционално тестирање и скрининг за согорување пред испораката

· Конкурентни цени со снабдување директно од фабриката

· Флексибилни количини на нарачки - поддршка и за прототипи за истражување и развој и за обемно производство

· Опции за приспособување за бранова должина, моќност, должина на влакна, конектор и конфигурација на пиновите

· Долгорочна стабилност на снабдувањето за производствени програми и системска интеграција

· Херметичко пакување со пеперутка со интегриран TEC за сигурна работа

· Меѓународен превоз преку DHL/UPS/FedEx со целосно следење

Најчесто поставувани прашања (ЧПП)

П: Која е разликата помеѓу DFB и FP ласерите?

О: Ласерите DFB (Дистрибуирани повратни информации) вклучуваат вградена структура на решетка што овозможува работа со единечен надолжен режим (SLM) со тесна ширина на линијата и висок сооднос на потиснување на страничниот режим (SMSR ≥35dB за овој уред). FP (Fabry-Pero) ласерите обично работат со повеќе надолжни режими и имаат поширок спектрален излез.

DFB ласерите се претпочитаат за апликации кои бараат прецизна контрола на брановата должина и висока стабилност, како што се WDM системи, сензори за оптички влакна и прецизна инструментација, додека FP ласерите обично се користат за апликации чувствителни на трошоци каде што строгата контрола на брановата должина е помалку критична.

П: Зошто е важен вградениот изолатор?

О: Задните рефлексии од врските на влакната, оптичките компоненти или краевите на влакната може да се спојат назад во ласерската диода, предизвикувајќи флуктуации на излезната моќност, нестабилност на брановата должина и зголемен шум. Вградениот оптички изолатор го намалува оптичкиот повратен одговор, помагајќи да се одржи стабилна излезна моќност, стабилност на брановата должина и перформанси со низок шум.

П: Која е улогата на ТЕЦ и термисторот?

О: Термоелектричниот ладилник (TEC) и термисторот работат заедно за да ја одржат температурата на ласерскиот чип преку прецизна контрола на температурата на пакетот. Бидејќи брановата должина и излезната моќност на ласерот зависат од температурата, прецизната контрола на температурата обезбедува стабилни перформанси во различни услови на околината. Термисторот од 10 kΩ (B-вредност 3950K) обезбедува повратна информација за температурата до контролерот TEC, кој ја прилагодува струјата на TEC за да ја одржи поставената температура. Ова е од суштинско значење за апликации кои бараат конзистентна бранова должина и моќност.

П: Што значи OC-48 pinout компатибилен?

О: OC-48 компатибилен пинут се однесува на доделување на пинови на пакет со пеперутка вообичаено усвоено во апликациите за оптичка комуникација OC-48 (2,5 Gbps SONET/SDH). Оваа компатибилност ја поедноставува интеграцијата во системи кои користат слични електрични и механички интерфејси. Достапни се две опции за пикање (Тип 1 и Тип 2) за да се приспособат различни дизајни на системот.

П: Која е минималната количина на нарачка (MOQ)?

О: MOQ е 1 парче. Ние поддржуваме флексибилни количини на нарачки. Стандардните модели може да се испорачуваат во мали количини за истражување и развој и прототипови, како и поголеми количини за производство. Контактирајте го нашиот продажен тим за специфични цени по вашата потребна количина.

П: Може ли да добијам сопствена бранова должина или ниво на моќност?

О: Да, ние нудиме опции за прилагодување, вклучувајќи бранови должини компатибилни со CWDM и други приспособени бранови должини во достапниот опсег, алтернативни нивоа на излезна моќност, приспособени должини на влакна, различни типови на конектори (FC/APC, FC/UPC, LC, итн.) и приспособени конфигурации на пиновите. Контактирајте не со вашите специфични барања и нашиот инженерски тим ќе ја разгледа изводливоста и ќе обезбеди понуда.

П: Која погонска струја е потребна за да се постигне излез од 40 mW?

О: Типичната работна струја на 25°C е 200 mA, со максимум 300 mA. Струјата на прагот е типично 20 mA (минимум 14 mA, максимум 50 mA). Вистинската работна струја може да варира помеѓу поединечни уреди и со температурата. Препорачуваме користење на двигател на ласерски диоди со соодветно ограничување на струјата и функционалност APC (Автоматска контрола на моќноста) за стабилно работење.

П: Дали пакетот со пеперутка е херметички затворен?

О: Да, пакетот пеперутка со 14 пинови е херметички затворен, заштитувајќи го ласерскиот чип, изолаторот и внатрешните компоненти од влага, прашина и загадувачи на околината. Ова обезбедува сигурна долгорочна работа и е важно за одржување на постојани перформанси во текот на животниот век на производот.

Лист со податоци и тест-лист-1530nm 40mW DFB споен ласер со влакна

лист со податоци

тест лист
