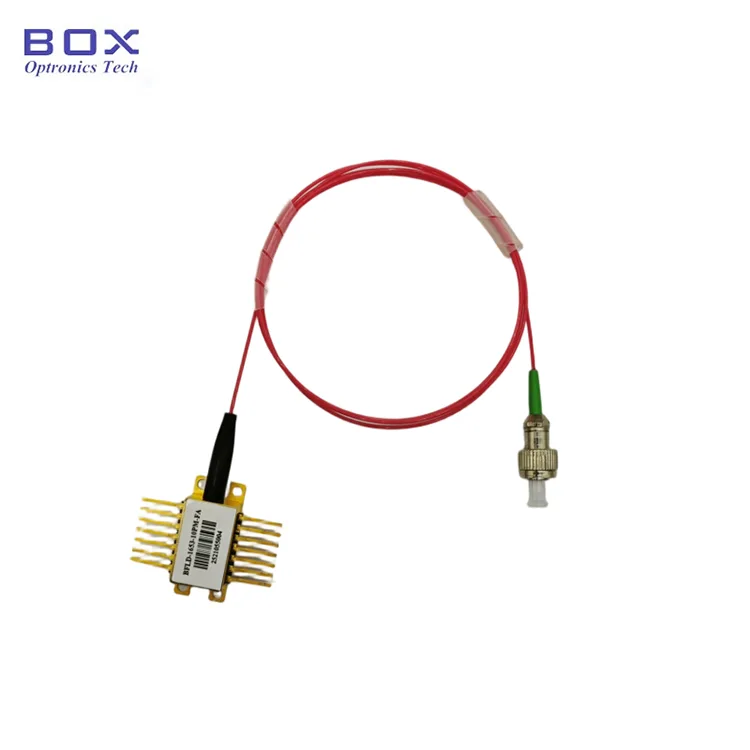

1310nm 100mW DFB ласер

Box Optronics обезбедува 1310nm 100mW DFB Laser, врвен ласерски извор поврзан со влакна дизајниран за оптичка комуникација, сензори и апликации за тестирање. Овој уред располага со структура со дистрибуирана повратна информација (DFB) со повеќе квантни бунари (MQW), која обезбедува исклучителна стабилност на брановата должина, висок сооднос на потиснување на страничниот режим и до 120 mW излезна моќност на влакна во еден режим.

Сместен во стандардно 14-пинско пакување со пеперутка со интегриран TEC ладилник, термистор, оптички изолатор и фотодиода на монитор, овој ласер е компатибилен со стандардите за пина OC-48. Без разлика дали се работи за системи за тестирање со висока моќност, за мрежи за сензори со оптички влакна или за комуникациски системи од следната генерација, Box Optronics обезбедува сигурни перформанси поддржани со ригорозна контрола на квалитетот и глобална техничка поддршка.

Главни карактеристики-1310nm 100mW DFB ласер

● Висока оптичка излезна моќност: типична до 120 mW (SM-влакна)

● Мулти-квантна бунар (MQW) DFB структура за супериорна стабилност на бранова должина

● Висок сооднос на потиснување на страничниот режим (SMSR): >35 dB типично

● Вграден оптички изолатор за заштита од рефлексија

● Интегриран TEC ладилник и термистор за прецизна контрола на брановата должина

● Монитор фотодиода за следење на енергијата во реално време

● Опции за влакна со еден режим (SM) или за одржување на поларизација (PM).

● Стандарден конектор за FC/APC влакна (приспособлив)

● Пеперутка со 14-пински пакет компатибилен со пинаут OC-48, стандарден индустриски стандард

Типични апликации-1310nm 100mW DFB ласер

● Системите за оптичко тестирање и мерење со висока моќност

● Комуникациски предаватели и примопредаватели со оптички влакна

● Извори на семе на оптички засилувач

● FMCW LiDAR

● Лаборатории за истражување и развој

● Следење и контрола на индустрискиот процес

Технички спецификации-1310nm 100mW DFB ласер

Апсолутни максимални оценки

Оптичко-електрични карактеристики (T=25°C, IF=IOP)

Детали за производот-1310nm 100mW DFB ласер

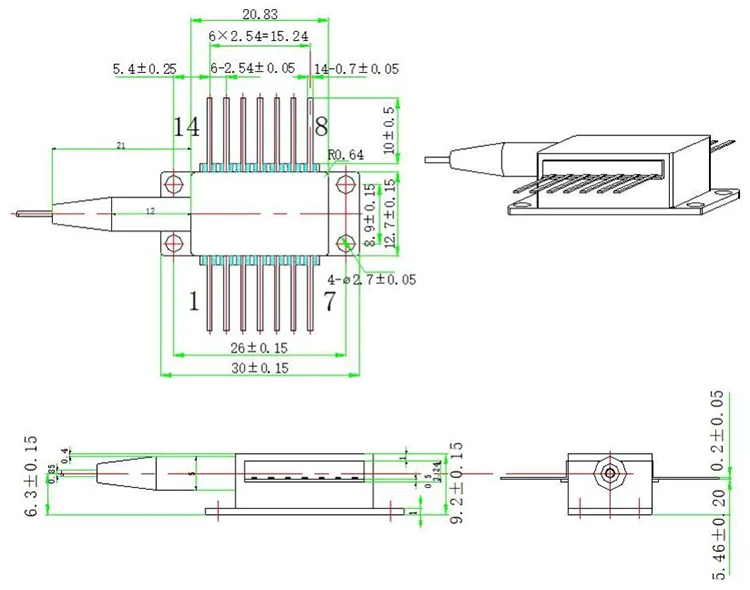

Димензии на пакетот

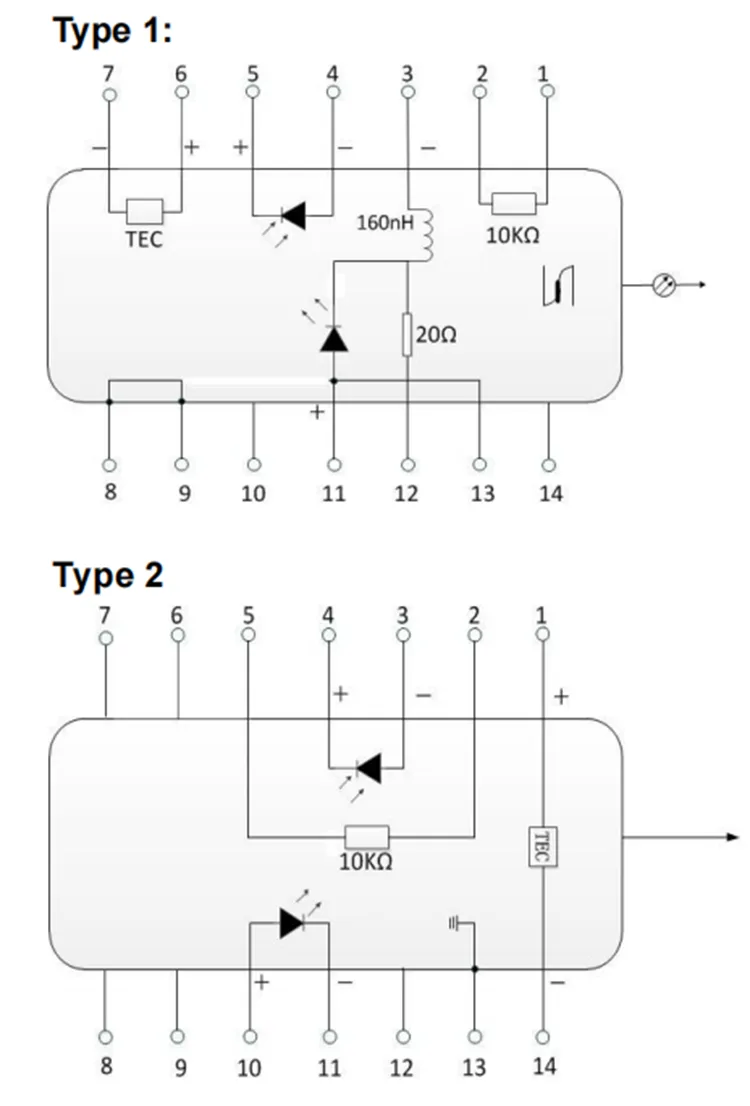

Дефиниција на пинаут (тип 1)

Дефиниција на пинаут (Тип 2)

Зошто да изберете Box Optronics?

● ✓ 10+ години професионално искуство во производство на ласерски диоди

● ✓ Строга контрола на квалитетот со 100% тестирање пред испораката

● ✓ Конкурентни цени со стабилна можност за испорака на големо

● ✓ Флексибилни опции за прилагодување за бранова должина, моќност, влакна и пакет

● ✓ 7×24 часа техничка поддршка и брз одговор

● ✓ Тестирање примерок достапно за евалуација

● ✓ Сертифициран ISO9001:2015 систем за управување со квалитет

● ✓ Глобална испорака со брза испорака на DHL, UPS, FedEx

Информации за нарачка

Број на дел

BFLD - XXXX - XX - XX - X

Пример:BFLD-1310-1HPM-FA2

1310 nm 100 mW DFB14-пински ласерска диода пеперутка, PM влакна, FC/APC конектор, тип-2 приклучок

Достапни опции за приспособување

● Централна бранова должина: 1270~1650 nm (достапни приспособени бранови должини)

● Излезна моќност: 10 mW, 20 mW, други

● Тип на влакна: влакно со еден режим, влакна за одржување на поларизација

● Должина на влакна: 1m, 1,5m, 2m (прилагодени должини)

● Тип на конектор: FC/APC, FC/UPC, SC/APC, LC/APC, голи влакна

● Конфигурација на пинаут: Тип 1, Тип 2

За сопствени барања, ве молиме контактирајте го нашиот тим за продажба:

Е-пошта: sales06@boxoptronics.com

Тел: +86-13322933691

Веб-страница: www.boxphotonics.com

Лист со податоци и извештај за тестирање

Секоја единица е испорачана со сеопфатен тест извештај кој ги документира измерените параметри на перформансите. Тестниот лист содржи детални спецификации, криви на изведба и белешки за внимание.

● Со секоја единица вклучен е индивидуален тест извештај

● Обезбедени се типични спектрални криви и криви на моќност

Лист со податоци

Тест извештај за референца

Услови за понуда и плаќање

Услови за цитат

● EXW (Ex Works): Се препорачува ако имате сметка на DHL/UPS/FedEx. Ние испраќаме користејќи ја вашата сметка; без трошоци за испорака од нас.

● DAP (Испорачува на место): Ако немате курирска сметка, можеме да договориме испорака со припејд товар.

● Други услови: ве молиме контактирајте со нас за да разговараме.

Услови за плаќање

● PayPal: брзо и безбедно плаќање за примероци и мали нарачки

● T/T (банкарски трансфер): Стандарден начин на плаќање за вообичаени производствени нарачки

● Alibaba Trade Assurance: безбедна заштита на нарачките за онлајн трансакции со гаранција од купувачот

● Флексибилни услови за плаќање: може да се преговара за долгорочни или стратешки партнери

Водечко време

● Стандардно производство: ~ 10 работни дена

● Артикли на залиха: 2-3 работни дена за испорака

● Прилагодени конфигурации: 15-20 работни дена

● Нарачки за волумен: ве молиме контактирајте за распоредот на производството

● Меѓународен превоз: 3-5 работни дена (DHL/UPS/FedEx express)

● Забрзана услуга: достапна на барање (може да се примени дополнителна такса)

Забелешки за работа и ракување

ESD заштита

Овој уред е електростатички осетлив. Потребно е строго почитување на мерките за заштита од статичка заштита при пакување, транспорт и употреба. Ако не го сторите тоа може да дојде до трајно оштетување на уредот.

● Секогаш носете антистатички ремен на зглобот кога ракувате

● Работете на соодветно заземјена антистатичка подлога

● Погрижете се целата опрема да е правилно заземјена

● Избегнувајте директно допирање на игличките и конекторот за влакна

Размислувања за напојување

● Користете регулиран извор на струја со низок шум

● Имплементирајте соодветно ограничување на струјата за да спречите оштетување

● Избегнувајте пренапони на напојувањето и скокови на напон

● Никогаш не надминувајте го максималниот рејтинг на напредната струја

● Секогаш вклучете го TEC ладењето пред да нанесете ласерска струја

Ракување со влакна

● Избегнувајте прекумерно свиткување на влакната

● Не влечете и не вртете ја шипката со влакна

● Исчистете ги конекторите со влакна пред поврзувањето

● Секогаш користете капачиња за прав кога конекторот не се користи

● Проверете ја завршната страна на влакната за оштетување пред употреба

Термички менаџмент

● Поставете го уредот на соодветен ладилник за оптимални перформанси

● Обезбедете добар термички контакт помеѓу пакувањето и ладилникот

● Користете материјал за термички интерфејс (термичка маст/рампа) за подобар пренос на топлина

● Работете во одредениот температурен опсег за доверливост

● Оставете доволно време за загревање за стабилизација на брановата должина
