840nm 10mW 40nm SLD Широкопојасен извор на светлина

Содржина

1. Воведување на 840nm 10mW 40nm SLD широкопојасен извор на светлина

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и одржување

12. Обезбедување квалитет и услуга по продажбата

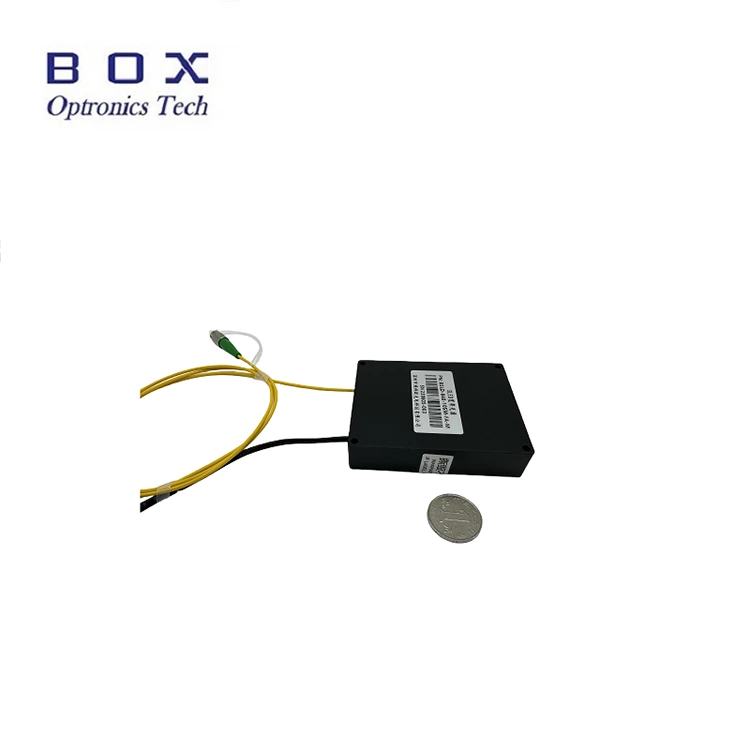

Вовед во производ-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Ова е 840 nm 10mW 40nm SLD широкопојасен извор на светлина што ја усвојува технологијата на суперлуминисцентни диоди, со излезна моќност поголема од 10mW, -3dB пропусен опсег над 40nm, рамен спектар, ниско бранување и одлична долгорочна стабилност.

Поддржува клупа со екран на допир и модуларни конфигурации со комуникациски интерфејс RS-485 и софтвер за следење за системска интеграција. Погоден за сензори на влакна и медицински слики. Секогаш поврзувајте/исклучувајте ги влакната без струја за да избегнете изгорување на крајот.

Спецификации на производот-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Карактеристики на производот-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Ниско спектрално бранување; л

Рамен спектар;

DB9 Female(RS485) комуникации за лесна интеграција;

Прилагодена излезна моќност и тип на влакна.

Апликации за производи-840nm 10mW 40nm SLD Широкопојасен извор на светлина

сензор за оптички влакна;

Медицински слики;

Оптичка кохерентна томографија (ОКТ).

Детали за производот-840nm 10mW 40nm SLD Широкопојасен извор на светлина

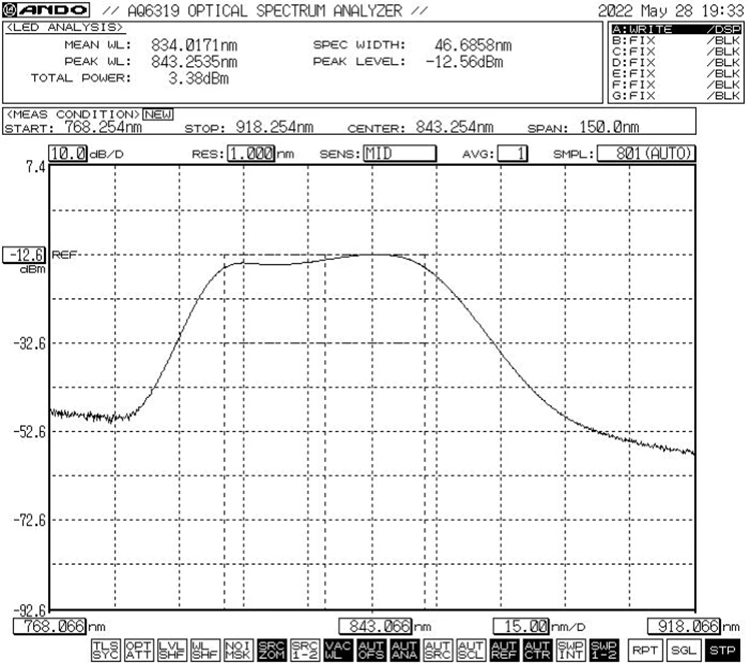

Типичен спектар: -3dB пропусен опсег Мин.40nm /Тип.45nm

Димензии (мм)

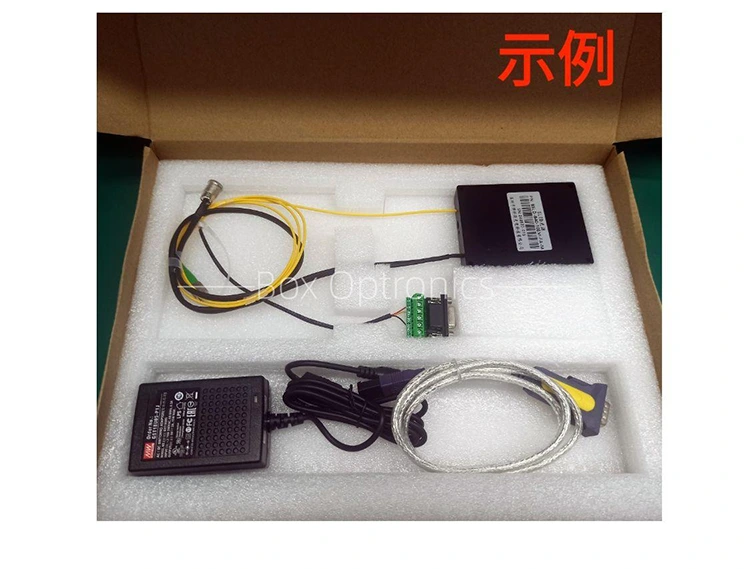

Стандардна дополнителна опрема

Работни чекори-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Чекор 1. Отпакување: пред склопување, проверете дали сите додатоци се комплетни, вклучувајќи го и модулот за извор на светлина SLED, кабел за податоци за USB, кабел за зелена порта, адаптер за напојување, извештај за тестирање итн.

Чекор 2. Напојување: Поврзано со еднонасочно преклопно напојување или регулирано напојување кое ги исполнува нивните барања за напојување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се испорачува според локалните стандарди за напон.)

Чекор 3. Поврзување излезно влакно: Отворете го капачето за прав на конекторот или прирабницата на влакната, проверете ја завршната страна на влакната и поврзете ги влакната или спојте ги влакната со уредот или мерачот на моќност што треба да се тестира откако ќе потврдите дека нема загадување и оштетување.

Setp4. Поврзете се со компјутерот домаќин: користете го зелениот приклучок и кабелот за податоци USB-RS485 DB9 за да ги поврзете 840nm 10mW 40nm SLD широкопојасен извор на светлина и компјутерот; компјутерот мора прво да инсталира посебен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS485, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може правилно да се поврзат и да се комуницираат. Прашајте го Box Optronics за возачот.

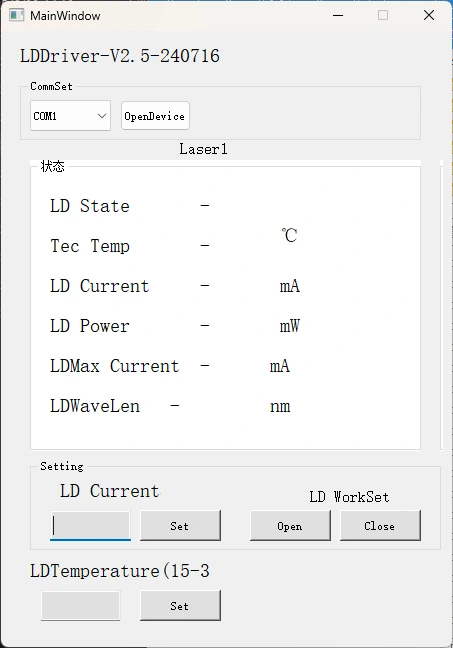

Чекор 5. Контролен софтвер: Box Optronics обезбедува сериска команда или софтвер за компјутер за контрола на струјата и LD температурата на 840nm 10mW 40nm SLD широкопојасен извор на светлина. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)

Чекор 6. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете ја врската со влакна.

Информации за нарачка-840nm 10mW 40nm SLD Широкопојасен извор на светлина

на пр.: BSLD-840-104SM-FA-M

(Информации за нарачка: 840nm 10mW 40nm SLD широкопојасен извор на светлина, со SM Hi780 влакна, FC/APC приклучок, пакет со модули, напојување од 5VDC).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци и тест-840 nm 10mW 40nm SLD Широкопојасен извор на светлина

Лист со податоци

Тест лист

Услови за понуда и плаќање-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

(3) Друго

Услови за плаќање

Достапни се PayPal и T/T.

Време на довод-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Производство: 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународна логистика: 3-5 работни дена.

Забелешки за работа и одржување-840nm 10mW 40nm SLD Широкопојасен извор на светлина

Не се препорачува често вметнување или отстранување на конектори за оптички влакна на излезните краеви, со цел да се спречи контаминација на прашина - што може да доведе до зголемено губење на вметнувањето - или до палење на крајните страни на конекторот за влакна.

Исчистете ги конекторите со влакна со марамче без влакненца и проверете со детектор за крајно лице со влакна пред поврзувањето. Секогаш поврзувајте/исклучувајте ги влакната без струја за да избегнете изгорување на крајот. Конекторите за оптички влакна мора да бидат покриени со капачиња за прав.

Ако излезното влакно треба да се поврзе со друго влакно, се препорачува да се користи спојувач за фузија.

Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; складирајте на суво место.

Обезбедување квалитет и услуга по продажбата-840nm 10mW 40nm SLD широкопојасен извор на светлина

Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

Исклучоци од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр. молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, измена или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба за време на транспортот.
