1060nm 5mW SLED ласерска диода

Содржина

1. Воведување на 1060nm 5mW SLED ласерска диода

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Пример за пакување

6. Информации за нарачка

7. Лист со податоци

8. Услови за понуда и плаќање

9. Време на водство

10. Забелешки за работа

11. Обезбедување на квалитет и услуга по продажбата

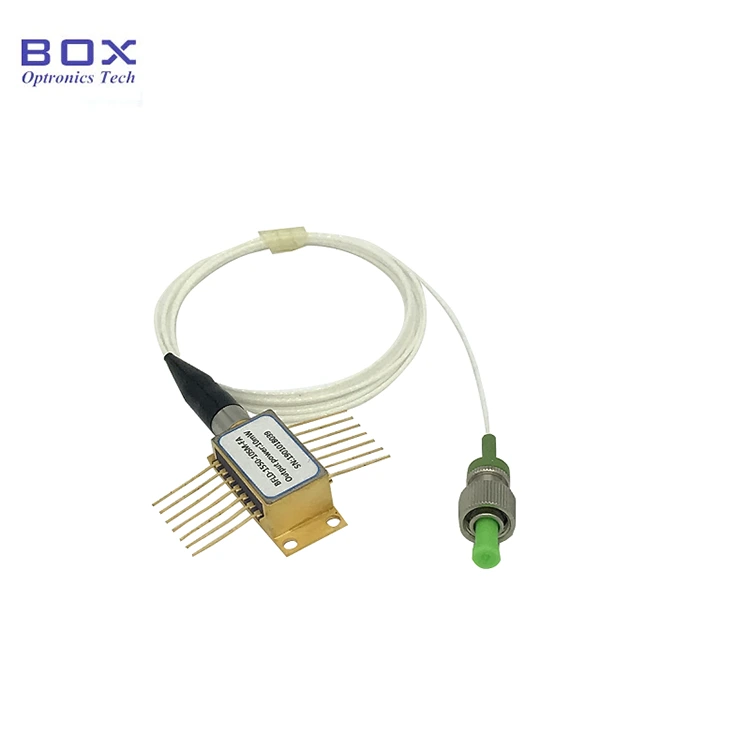

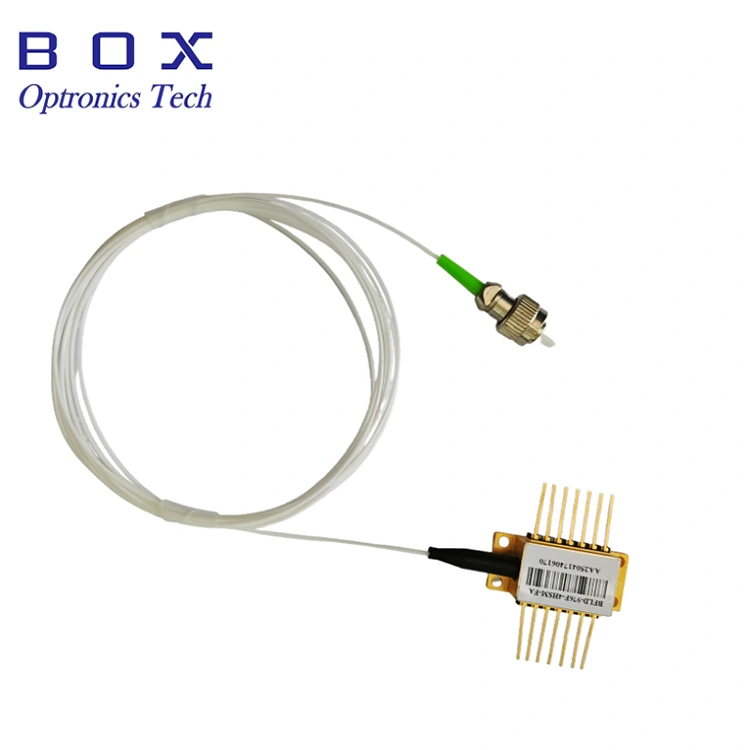

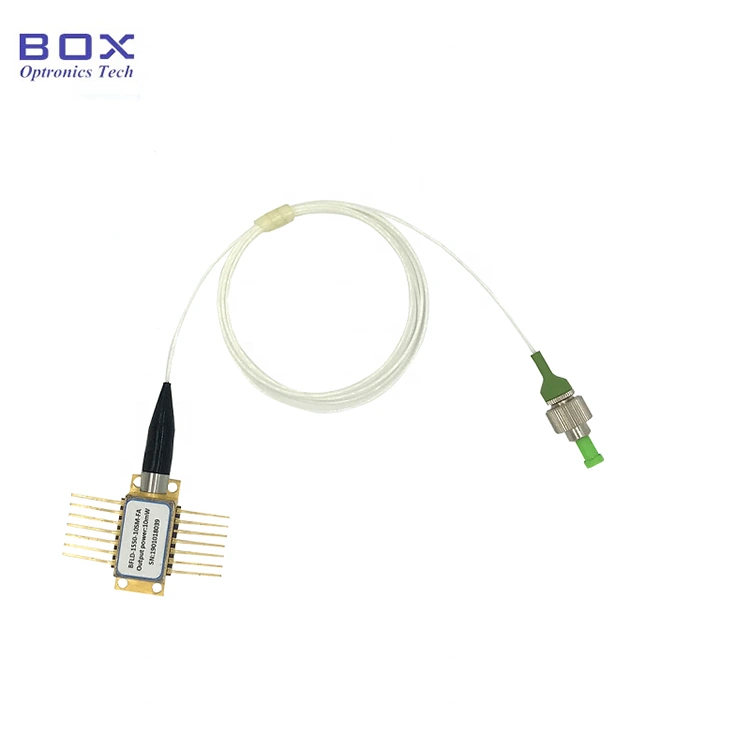

Вовед во производот

Ова е 1060nm 5mW SLED ласерска диода со 14-пински пакет со пеперутка. Се одликува со излезна моќност до 5 mW, пропусен опсег од над 15 nm 3dB и интегрира TEC и термистор за стабилен и мазен спектар. Погоден за оптичка кохерентна томографија (OCT). Ако игличките бараат лемење, температурата на лемење не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди.

Спецификации на производот

Карактеристики на производот

● SM Hi1060 или PM980 пигтаил;

● Излезна моќност до 5mW;

● 14-пински BTF пакет со TEC и монитор PD.

Апликации за производи

● Жироскопи со оптички влакна;

● Систем за сензори со оптички влакна;

● Систем за оптичка опрема.

Детали за производот

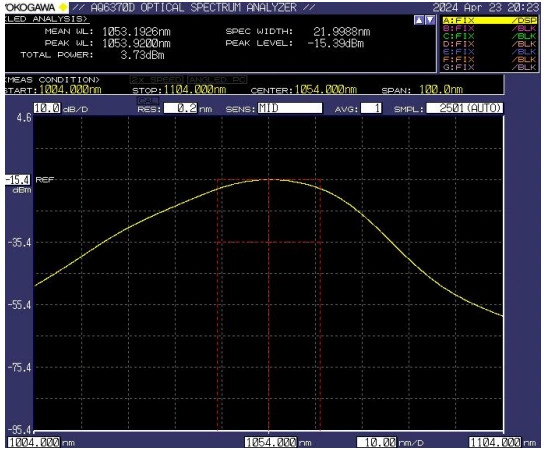

● Типичен спектар: -3dB пропусен опсег Мин.15nm / Тип.20nm

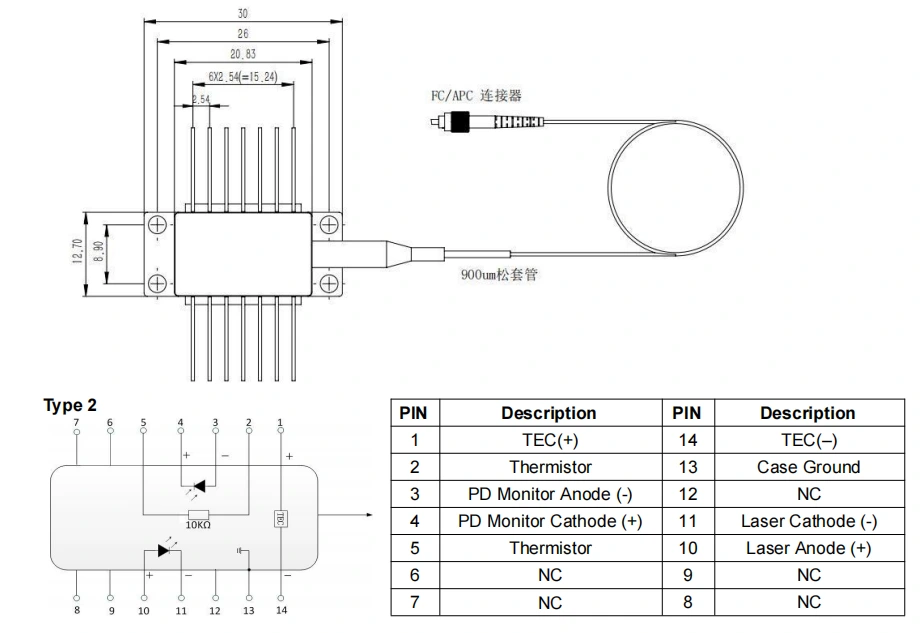

● Цртеж на пакет и дефиниција PIN-OUT (Единица:mm)-1060nm 5mW SLED ласерска диода

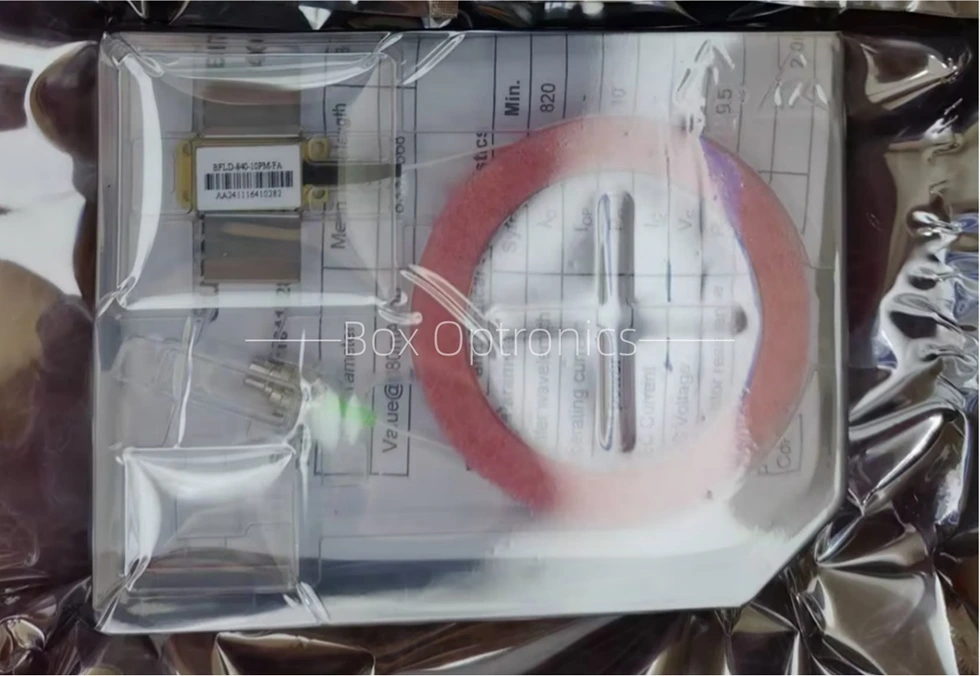

● Пример за пакување

*Самостоен уред; нема вграден драјвер (надворешен драјвер по избор).

Информации за нарачка

на пр.: BFSLD-1060-5SM-FA

(Информации за нарачката: SLED ласерска диода од 1060nm 5mW, пакет со пеперутка, со SM  Hi1060 влакна, FC/APC конектор).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Лист со податоци

Лист со податоци

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа

l Кога работи, овој уред емитува ласерски зрак со висок интензитет; не гледајте директно во крајното лице на влакната, бидејќи тоа може да предизвика повреда на очите.

● Овој уред е електростатички осетлив; затоа, потребно е строго почитување на мерките против статичка заштита при пакувањето, транспортот и употребата. Дополнително, мора да се преземат мерки на претпазливост за да се спречат пренапони на напојувањето, бидејќи неуспехот да го стори тоа може да резултира со трајно оштетување на уредот (на пр., обезбедување на соодветно заземјување на опремата и носење антистатички ремен на зглобот).

● Оптичките влакна се кревки; не користете ги влакната за да го повлечете уредот. Кога вметнувате или вадите уред од неговиот штекер, не притискајте и не влечете го навлаката што се наоѓа на задниот дел од куќиштето на уредот. За уредите опремени со конектори, погрижете се и уредот и конекторот за влакна да се подигнат истовремено за време на инсталацијата или отстранувањето.

● Ако игличките бараат лемење, температурата на лемење не смее да надмине 260°C, а времето на лемење не смее да надмине 10 секунди. Посебно внимание треба да се посвети на следново: за време на процесот на лемење, уредот мора да биде во ненапојувана состојба, а рачката за лемење треба да биде правилно заземјена.

l За време на процесот на напојување, никогаш не ставајте голема струја директно, бидејќи тоа ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на тековно ниво блиску до прагот на чипот, а потоа постепено зголемувајте ја струјата во мали чекори додека не се достигне посакуваното ниво.

l Пред да ги напојувате сите компоненти, прво активирајте го ладилникот, а потоа продолжете со чекорите за постепено напојување за да спречите прегревање и преоптоварување на чипот.

Обезбедување на квалитет и услуга по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр., молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
