1550nm SLD широкопојасен извор на светлина микро-модул

Содржина

1. Воведување на микро-модулот за широкопојасен извор на светлина од 1550nm SLD

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и одржување

12. Обезбедување квалитет и услуга по продажбата

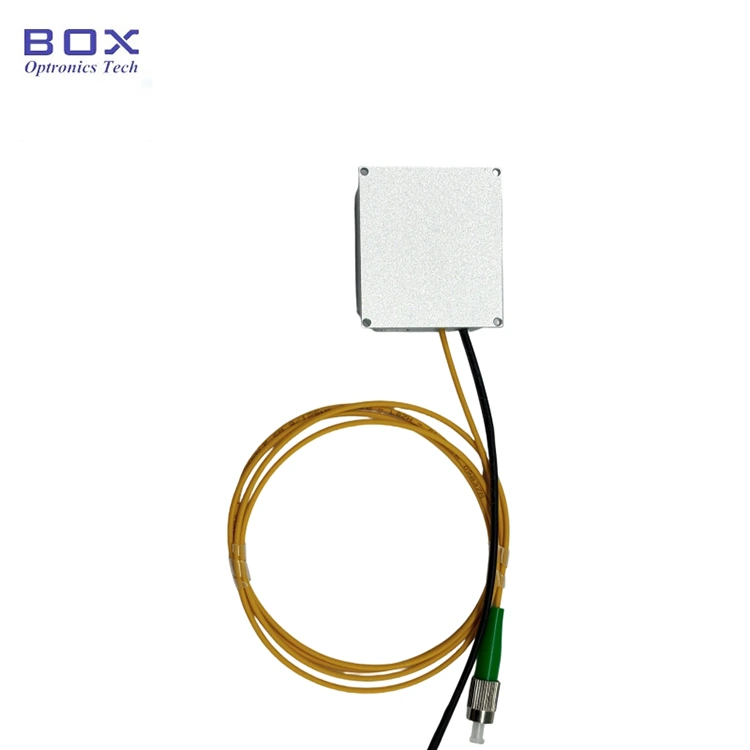

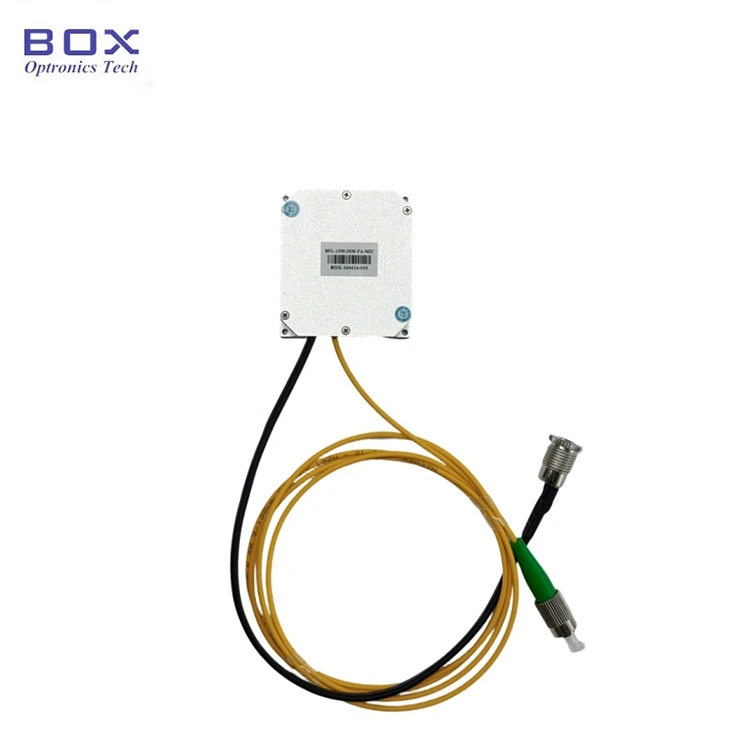

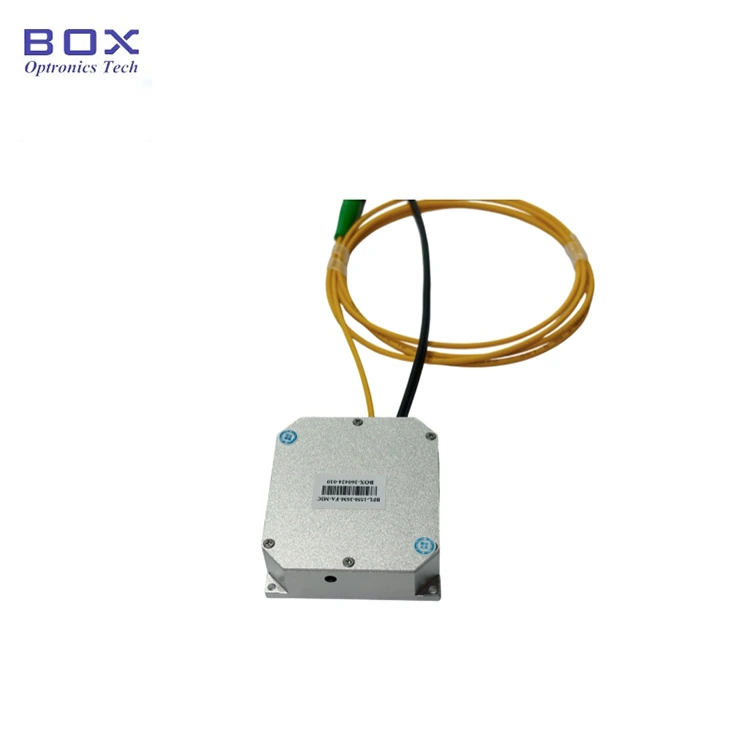

Вовед во производот-1550nm SLD широкопојасен микро-модул со извор на светлина

Ова е микро-модул со широкопојасен извор на светлина SLD од 1550 nm кој ја усвојува технологијата на суперлуминисцентни диоди, со излезна моќност 3mW и 10mW опционална, -3dB пропусен опсег над 30nm, рамен спектар, ниско бранување и одлична долгорочна стабилност. СМ влакна и ПМ влакна се достапни. Поддржува RS485 комуникациски интерфејс и софтвер за следење за системска интеграција. Компактната димензија е само 46,6x51,6x15mm.

Спецификации на производот-1550nm SLD широкопојасен микро-модул со извор на светлина

Карактеристики на производот-1550nm SLD широкопојасен микро-модул со извор на светлина

● Мала големина; л

● Широк спектар;

● Ниско спектрално бранување;

● DB9 Female (RS485) комуникации за лесна интеграција.

Апликации за производи-1550nm SLD широкопојасен микро-модул со извор на светлина

● Оптичка кохерентна томографија (OCT);

● Медицински слики;

● Фибер оптички жироскоп (FOG).

Детали за производот-1550nm SLD широкопојасен микро-модул со извор на светлина

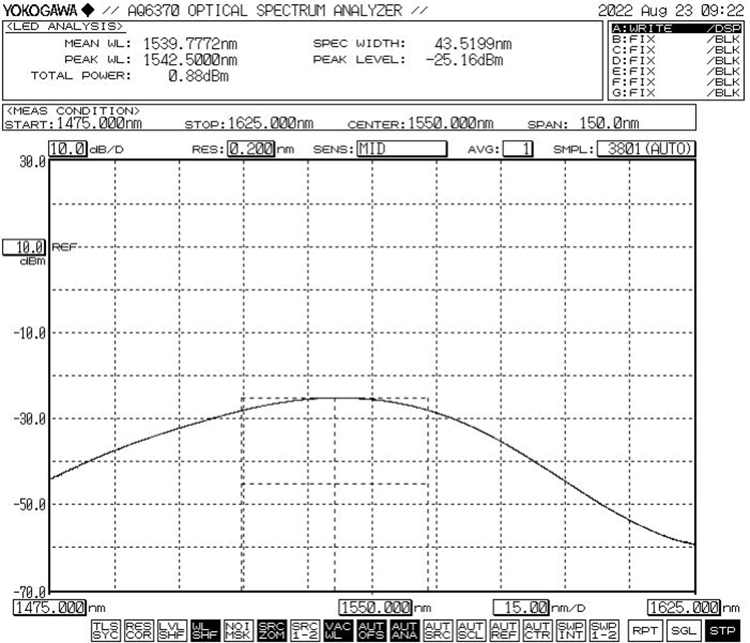

● Типичен спектар: -3dB Пропусен опсег Мин.30nm

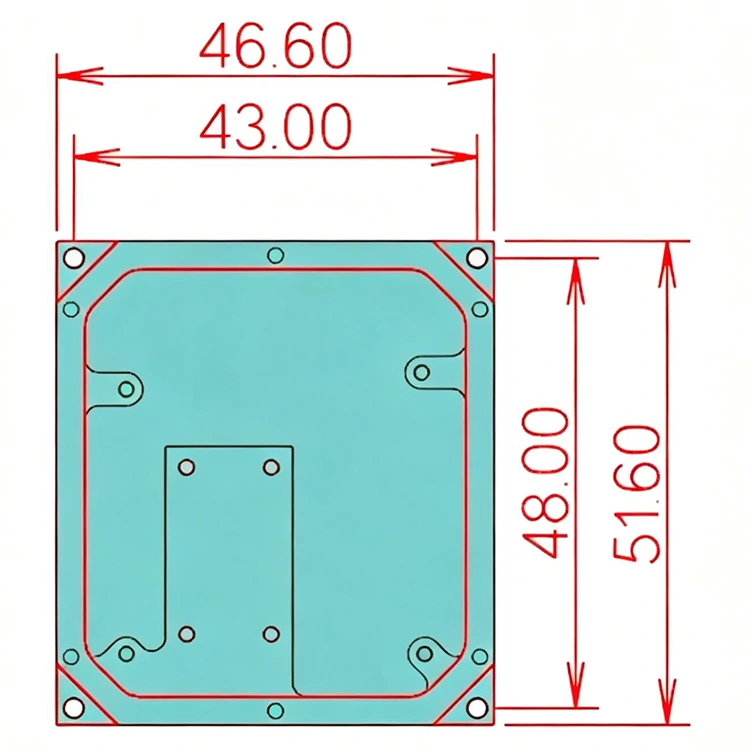

● Димензии(мм): 46,6(Ш)×51,6(Д)×15(В)

Операција чекори-1550nm SLD широкопојасен извор на светлина микро-модул

Чекор 1. Отпакување: пред склопување, проверете дали сите додатоци се комплетни.

Чекор 2. Напојување: Поврзано со еднонасочно преклопно напојување или регулирано напојување кое ги исполнува нивните барања за напојување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се испорачува според локалните стандарди за напон.)

Чекор 3. Поврзување излезно влакно: Отворете го капачето за прав на конекторот или прирабницата на влакната, проверете ја завршната страна на влакната и поврзете ги влакната или спојте ги влакната со уредот или мерачот на моќност што треба да се тестира откако ќе потврдите дека нема загадување и оштетување.

Setp4. Поврзете се со компјутерот-домаќин: користете го зелениот приклучок и кабелот за податоци USB-RS485 DB9 за да го поврзете микро-модулот со извор на светлина SLD широкопојасен 1550nm и компјутерот; компјутерот мора прво да инсталира посебен двигател за сериска порта за да го идентификува кабелот за податоци за сериската порта USB-RS485, инаку софтверот на домаќинот компјутер и модулот за извор на светлина не може правилно да се поврзат и да се комуницираат. Прашајте го Box Optronics за возачот.

Чекор 5. Контролен софтвер: Box Optronics обезбедува сериска команда или софтвер за компјутер за контрола на струјата и LD температурата на микро-модулот со извор на светлина SLD широкопојасен интернет од 1550nm. Изберете ја вистинската порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (За да спречите оштетување, полека зголемувајте ја струјата на погонот при почетната работа. Не ставајте целосна струја веднаш.)

Чекор 6. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете ја врската со влакна.

Информации за нарачка-1550nm SLD широкопојасен микро-модул со извор на светлина

на пр.: BSLD-1550-10SM-FA-MIC

(Информации за нарачката: 1550nm SLD широкопојасен микро-модул со извор на светлина, излезна моќност од 10 mW, со SMF-28e влакна, FC/APC приклучок).

За други приспособени барања, ве молиме контактирајте со: sales06@boxoptronics.com

Дата на податоци и тест лист-1550nm SLD широкопојасен микро-модул со извор на светлина

Лист со податоци

Услови за понуда и плаќање - 1550nm SLD широкопојасен микро-модул со извор на светлина

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага користење на EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака за производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на довод-1550nm SLD широкопојасен микро-модул со извор на светлина

Производство: 10-15 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународна логистика: 3-5 работни дена.

Забелешки за работа и одржување-1550nm SLD широкопојасен извор на светлина микро-модул

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со детектор за крајно лице со влакна пред поврзувањето. Секогаш поврзувајте/исклучувајте ги влакната без струја за да избегнете изгорување на крајот. Конекторите за оптички влакна мора да бидат покриени со капачиња за прав.

l Ако излезното влакно треба да се поврзе со друго влакно, се препорачува да се користи спојувач за фузија.

● Ве молиме преземете мерки на претпазливост против влага, прашина и корозија; складирајте на суво место.

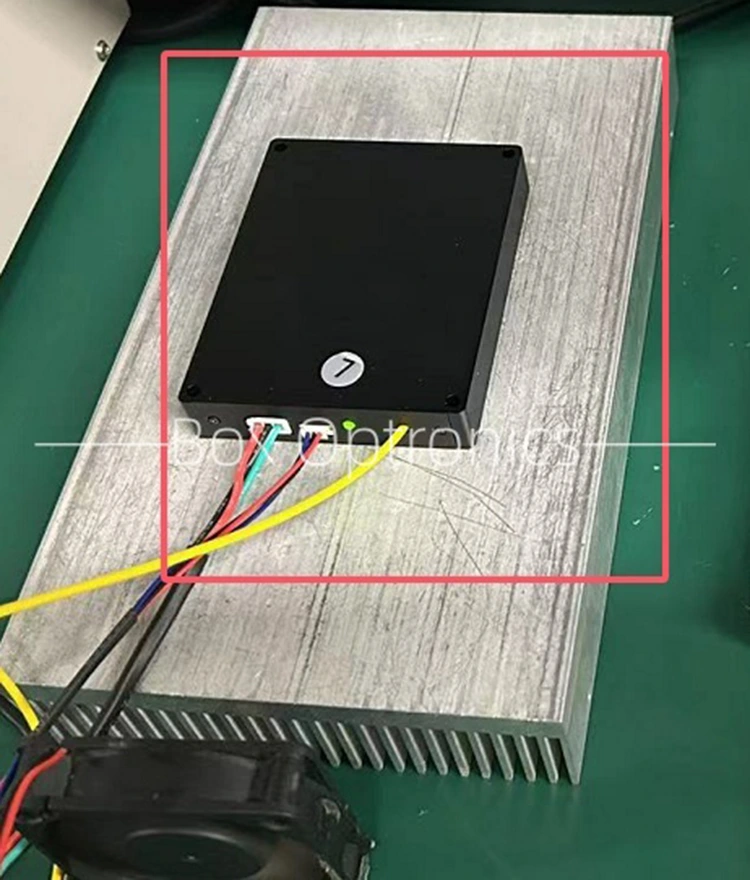

● Кога користите долгорочно, ставете го на ладилник.

Обезбедување квалитет и услуга по продажбата-1550nm SLD широкопојасен микро-модул со извор на светлина

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, ќе се обезбедат бесплатни услуги за поправка или замена за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Box Optronics го задржува правото да одбие бесплатни услуги за поправка во следните случаи во рамките на гарантниот период:

(1) Штета предизвикана од природни фактори (на пр. молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, измена или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба за време на транспортот.
