Извор на светлина со широкопојасен SLD поврзан со влакна од 840nm

Преглед на производот-840nm Споен со влакна SLD Широкопојасен извор на светлина

Box Optronics го произведува 840nm оптичкиот споен SLD извор на светлина, активна оптичка компонента со високи перформанси базирана на засилена спонтана емисија (ASE) од полупроводничка структура на оптички засилувач, обезбедувајќи висока оптичка моќност со широк спектрален пропусен опсег и ниска временска поврзаност.

Обезбедува поголема излезна моќност од LED диодите додека одржува многу поширок спектар од ласерските диоди, што го прави погоден за апликации кои бараат мала кохерентност и висока осветленост.

Со минимална излезна моќност од 5 mW, 10nm типичен пропусен опсег од 3dB и одлична стабилност на енергија (≤±0,02dB краткорочно, ≤±0,05dB долгорочно), овој SLD извор од 840 nm е оптимизиран за прецизни системи за сензори и сликање со оптички влакна. Уредот е достапен и во форма на компактен модул (70×90×18mm) за системска интеграција и во форма на клупа (195×220×120mm) за лабораториски и околини за тестирање.

Опремен со фибер пигтели од 780 КС и FC/APC конектори како стандард, со опционален комуникациски интерфејс RS485 за следење и контрола, овој SLD извор на светлина нуди разновидност и доверливост за широк опсег на апликации.

Клучни карактеристики-840 nm оптички влакна SLD, широкопојасен извор на светлина

● Висока излезна моќност: минимум 5mW

● Широк спектрален опсег: типичен 10nm (-3dB)

● Ниско спектрално бранување за чист спектар

● Профил на Гаусовиот спектар

● Одлична стабилност на напојувањето: ≤±0,02dB/15min краткорочно

● Долгорочна стабилност: ≤±0,05dB/8 часа

● Излез поврзан со влакна со влакна од 780 КС

● Стандард за FC/APC конектор, достапни други опции

● Два фактори на форма: Модул и Клупа

● RS485 комуникациски интерфејс за следење

● Споредено решение со ниска цена

● Широк опсег на работна температура: -5°C до +55°C

● Компактен и робустен дизајн на пакетот

l Изборна верзија на клупа со контрола на екран на допир

Типични апликации-840nm Споени со влакна SLD Широкопојасен извор на светлина

● Жироскопи со оптички влакна (FOG)

● Системи за оптичка кохерентна томографија (OCT).

● Медицинска слика и биомедицинска оптика

● Системи за сензори со оптички влакна

● Интерферометрија на бела светлина

● Тестирање и карактеризација на оптички компоненти

● Лаборатории за истражување и развој

● Рефлектометрија на доменот на оптичка кохеренција (OCDR)

Технички спецификации-840nm Споени со влакна SLD Широкопојасен извор на светлина

Оптички спецификации (T=25°C)

Механички и еколошки спецификации

Детали за производот-840nm Споен со влакна SLD Широкопојасен извор на светлина

Што е SLD?

Суперлуминисцентна диода (SLD) е полупроводнички широкопојасен оптички извор заснован на засилена спонтана емисија (ASE) со висока оптичка добивка во брановодна структура слична на ласерска диода, која работи во услови на потиснати оптички повратни информации за да спречи ласерско осцилирање.

За разлика од ласерските диоди кои се потпираат на резонантна празнина, SLD користат аспекти со ниска рефлексивност (AR-обложени) и структури на брановоди со аголни или навалени бранови за да го потиснат повратниот одговор на шуплината, овозможувајќи високо оптичко засилување додека се избегнува дејството на ласирањето.

Клучни карактеристики на SLDs:

• Значајно поголема излезна моќност и осветленост од LED диодите, притоа одржувајќи ниска временска кохерентност

• Емисија на широкопојасен интернет со мазна спектрална обвивка на ASE

• Многу ниска временска кохерентност (кратка должина на кохерентност), идеална за интерферометриски апликации како што е OCT

• Типично единечна структура на брановоди со попречен режим што овозможува ефикасно спојување на влакна во еден режим

• Спектрален облик вообичаено дизајниран како квази-гаусски или приспособени профили со рамен покрив во зависност од дизајнот

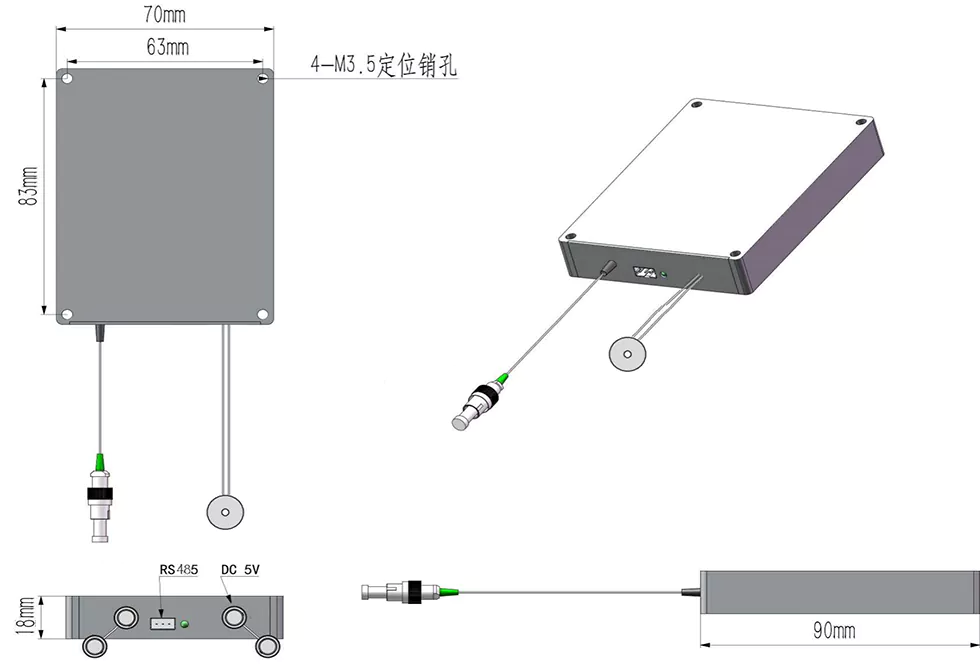

Димензии на пакетот

Широкопојасен извор на светлина од 840nm SLD е достапен во две конфигурации на пакети:

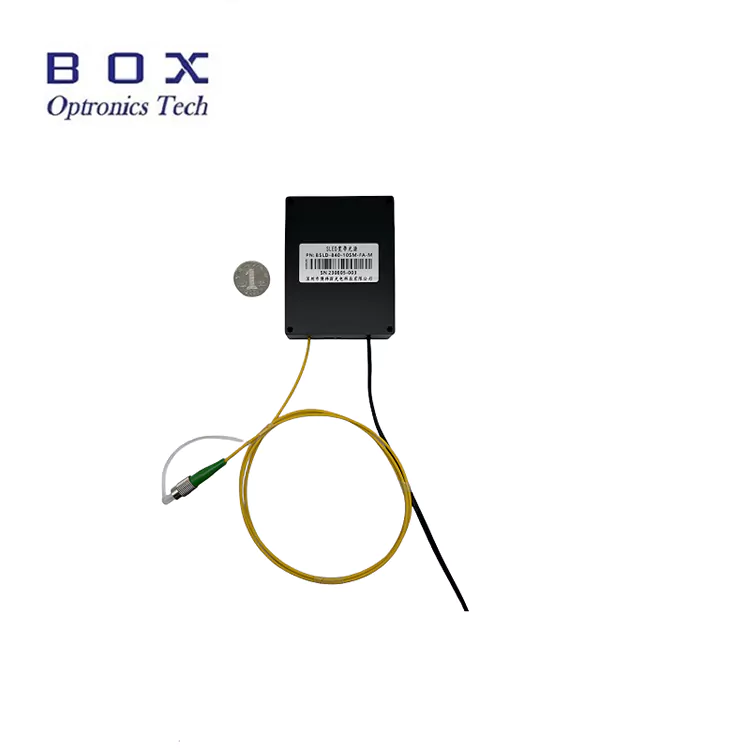

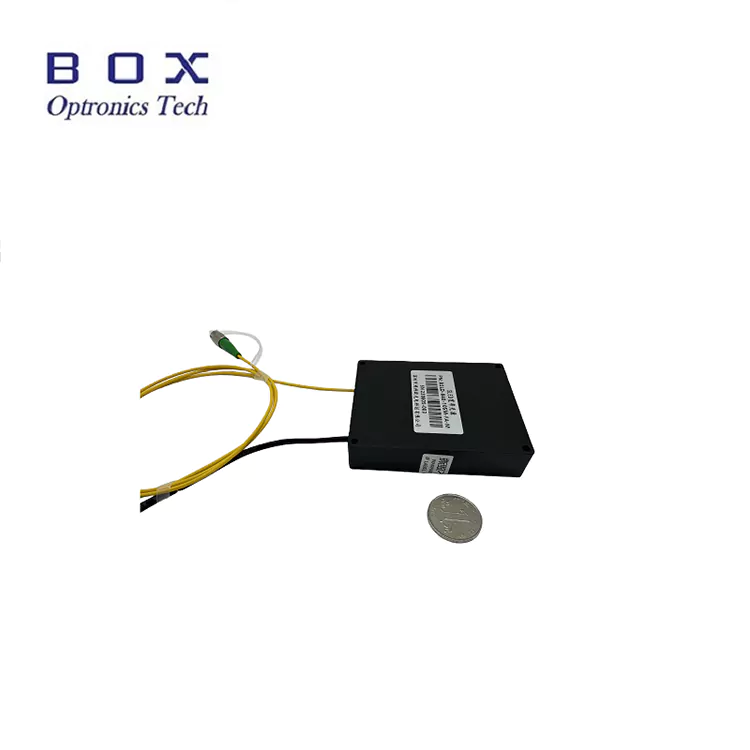

Верзија на модул (70×90×18mm):

• Компактен дизајн со низок профил за системска интеграција

• 4-M3.5 дупки за монтирање за сигурна инсталација

• Влез на еднонасочна струја (5V или 12V)

• Комуникациска порта RS485 (женски DB9)

• Излез со фибер пигтал со FC/APC конектор

• Идеален за вградување во инструменти и системи

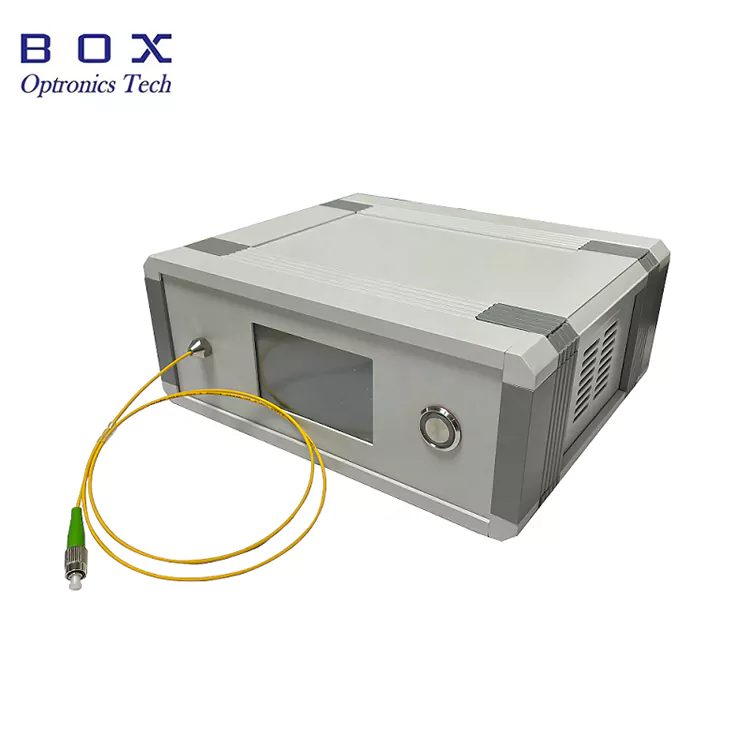

Верзија на клупа (195×220×120mm):

• Форма фактор на маса за лабораториска употреба

• Вграден екран на допир за следење на статусот

• Влез на наизменична струја (универзална 110-240 V)

• Комуникациска порта RS485 (женски DB9)

• Излез на влакна на предниот панел

• Лесна за употреба, приклучување и играње

• Идеален за лаборатории за истражување и развој и околини за тестирање

Контрола и мониторинг

И верзиите на модулот и бенчтоп поддржуваат комуникациски интерфејс RS485 за следење и контрола. Верзијата на benchtop дополнително има вграден екран на допир за локално работење.

Достапни параметри за следење и контрола:

• Следење на излезна моќност

• Водете го тековното следење

• Следење на температурата

• Прилагодување напојување (опционално)

• Софтвер за компјутерски домаќин за контрола на компјутер (опционално)

Зошто да изберете Box Optronics?

• Строга контрола на квалитетот со 100% тестирање пред испораката

• Конкурентни цени со стабилна способност за испорака на големо

• Флексибилни опции за прилагодување за бранова должина, моќност, пропусен опсег, влакна и конектори

• 7×24 часа техничка поддршка и брз одговор

• Глобална испорака со брза испорака на DHL, UPS и FedEx

• Достапни се и модули и верзии на бенчт

• Изборен софтвер за домаќин за системска интеграција

• Сигурно долгорочно снабдување за производствени количини

Спектрални перформанси-840nm Споени со влакна SLD Широкопојасен извор на светлина

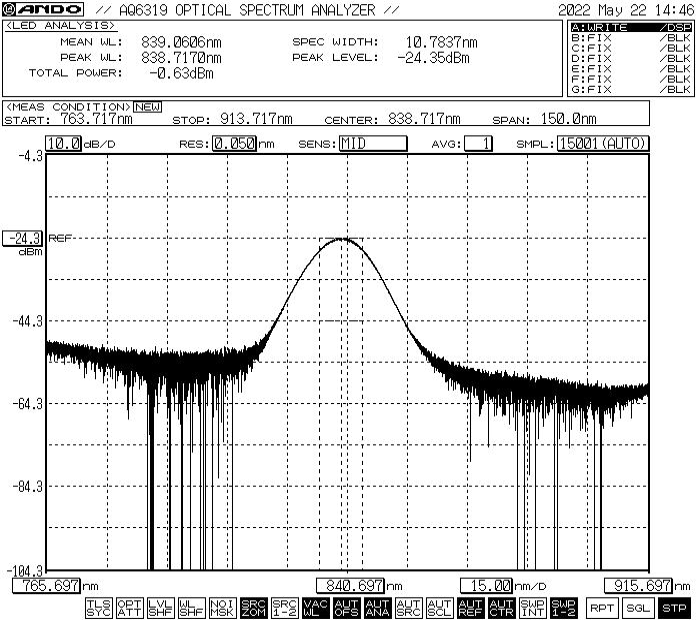

Типичниот спектар покажува бранова должина на центарот околу 840 nm со приближно 10nm -3dB пропусен опсег.

*Забелешка: Прикажаниот спектар е типична изведба. Вистинскиот спектар може малку да варира од единица до единица. Контактирајте не за специфични податоци за спектарот или сопствени барања за спектар.

Информации за нарачка-840nm Споени со влакна SLD Широкопојасен извор на светлина

Модел номенклатура

BSLD - XXX - XX - XX - X - (X)

Пример: BSLD - 840 - 51 - SM - M

840 nm SLD широкопојасен извор на светлина, излез од 5 mW, пропусен опсег од 10 nm, влакна од 780 HP, верзија на модул, напојување од 5VDC

Достапни опции за приспособување

• Централна бранова должина: стандарден 840 nm, други бранови должини достапни на барање

• Излезна моќност: стандардна 5 mW, достапни опции за поголема моќност

• Спектрален опсег: стандард од 10 nm, достапни други опции за пропусниот опсег

• Тип на влакна: стандард од 780 КС, достапни се други специјални влакна

• Должина на влакна: 0,5 m, 1m, 1,5m, 2m (достапни се приспособени должини)

• Тип на пигтал: 900μm лабава цевка, 3,0mm лабава цевка

• Тип на конектор: FC/APC стандард, FC/UPC, SC/APC, LC/APC или прилагодено

• Тип на пакет: модул или клупа

• Напон на напојување: 5VDC, 12VDC (модул), 110-240VAC (клупа)

• Оптички изолатор: достапна е вградена опција за изолатор

• Комуникациски интерфејс: стандард RS485, достапни други интерфејси

• Софтвер за компјутерски домаќин: достапен за следење и контрола

За сопствени барања, ве молиме контактирајте го нашиот тим за продажба со вашите спецификации.

Лист со податоци и извештај за тестирање

Секој 840nm SLD широкопојасен извор на светлина се испорачува со сеопфатен тест извештај кој ги документира измерените параметри на перформансите. PDF-датотеката со податоци содржи детални спецификации, криви на изведба и димензионални цртежи.

• Со секоја единица вклучен е индивидуален тест извештај

• Сериски број што може да се следи за секоја единица

Лист со податоци

Услови за понуда и плаќање

Услови за цитат

• EXW (Ex Works): Се препорачува ако имате сметка на DHL/UPS/FedEx. Ние испраќаме користејќи ја вашата сметка; не наплаќаме трошоци за испорака од нас.

• DAP (Испорачано на место): Ако немате курирска сметка, можеме да договориме испорака со припејд товар.

• Други услови: ве молиме контактирајте со нас за да разговараме.

Услови за плаќање

• PayPal: брзо и безбедно плаќање за примероци и мали нарачки

• T/T (банкарски трансфер): Стандарден начин на плаќање за вообичаени производствени нарачки

• Alibaba Trade Assurance: безбедна заштита на нарачките за онлајн трансакции со гаранција од купувачот

• Кредитна картичка: прифатена преку PayPal, Alibaba

• Флексибилни услови за плаќање: може да се преговара

Водечко време

• Стандардно производство: ~10-15 работни дена

• Приспособени конфигурации: 15-20 работни дена

• Нарачки за волумен: ве молиме контактирајте за распоредот на производството

• Меѓународен превоз: ~3-5 работни дена (DHL/UPS/FedEx express)

• Побрзана услуга: достапна на барање

Забелешки за работа и ракување

Ракување со влакна

• Избегнувајте остри свиоци или свиткувања што може да го оштетат влакното

• Не влечете или вртете ги пигтите од влакна

• Исчистете ги конекторите со влакна пред поврзувањето со соодветни алатки за чистење

• Секогаш користете капачиња за прав кога конекторот не се користи

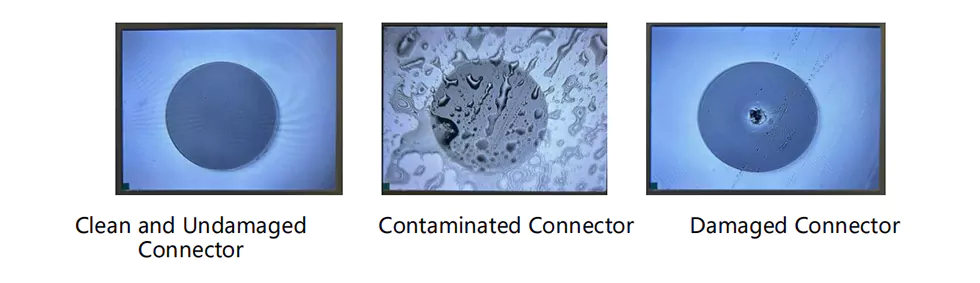

• Проверете ја завршната страна на влакната за оштетување пред употреба

Размислувања за моќност и работа

• Обезбедете соодветен напон на напојувањето пред да се поврзете

• Не ги надминувајте максималните оценки за струја или моќност на погонот

• Користете соодветно потопување топлина за континуирано работење

• Исклучете го напојувањето пред да го поврзете/исклучите влакното

• Не гледајте директно во излезот на влакна кога е вклучен
