CWDM 1270-1650nm DFB ласерски извор

Содржина

1. Воведување на CWDM 1270-1650nm DFB ласерски извор со вградени погонски кола

2. Технички Спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Водич за безбедно работење

7. Информации за нарачка

8. Лист со податоци и тест лист

9. Услови за понуда и плаќање

10. Време на водство

11. Забелешки за работа и Одржување

12. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Ова е CWDM 1270-1650nm DFB ласерски извор со Вградени погонски кола кои усвојуваат полупроводнички ласерски чип DFB, со излез моќност над 10mW, SM/PM влакна и одлична моќност и спектрална стабилност. Тоа поддржува benchtop и модуларни конфигурации со комуникациски интерфејс или софтвер за следење за системска интеграција. Погоден за нелинеарна оптика истражување, влакно ласерско пумпање и оптички системи за тестирање. Избегнувајте често приклучување/ исклучување на конектори за влакна за да се спречи акумулација на прашина и крајна површина оштетување.

Производ Спецификации

Карактеристики на производот

● Моќта и спектрална стабилност;

● Излезна моќност прилагодлив 10~100%;

● Модул/клупа опционално, со лесно следење на комуникацијата интеграција;

● Поддржува Приспособување на SM/PM влакна за да одговара на различни оптички системи.

Апликации за производи

● Оптички системи за пренос;

● Ласерско пумпање со влакна;

● Нелинеарно оптичко истражување.

Детали за производот

● CWDM бранова должина 1270~1650nm, WL толеранцијата е +/-3nm.

(Достапна е една бранова должина на секои 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

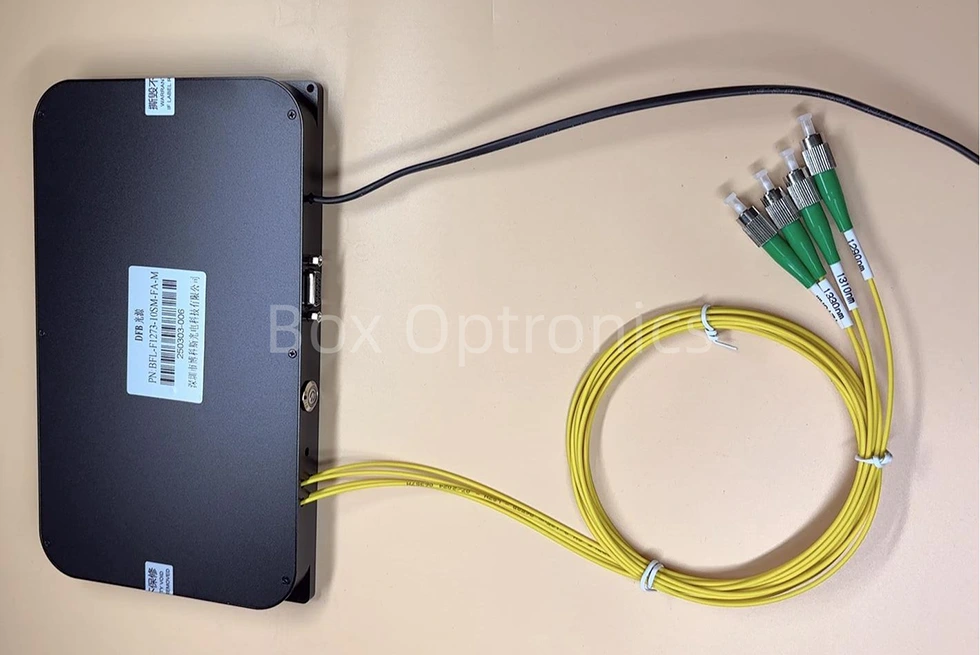

*Поддржете приспособен повеќеканален DFB ласерски извор

● Стандардна дополнителна опрема

Чекори за работа

Чекор 1. Отпакување: Пред склопување, проверете дали сите додатоци се комплетни, вклучително и модулот за ласерски извор, USB податоци кабел, адаптер за напојување, извештај од тестот итн.

Чекор 2. Напојување: Поврзан со DC прекинувачки напојување или регулирано напојување кое одговара на нивната моќност барања за снабдување. Користете го само оригиналниот соодветен адаптер за напојување (DC5V или DC12V). Несоодветните адаптери за напојување може да го оштетат изворот на светлина. (Адаптер за напојување се напојува според локалните стандарди за напон.)

Чекор 3. Поврзување на излезното влакно: Отворете го капачето за прав на приклучокот за влакна или прирабницата, проверете го крајното лице на влакната и поврзете го влакното или спојте го влакното со уредот или мерачот на моќност што треба да се тестира откако ќе потврди дека нема загадување и оштетување.

Setp4.Поврзете се со компјутерот домаќин: Користете USB-RS485 DB9 податочен кабел за поврзување на DFB ласерскиот извор и компјутерот; компјутерот мора прво да инсталира посебен драјвер за сериска порта за да го идентификува USB-RS485 сериски приклучок за податоци кабел, инаку домаќин компјутерски софтвер и на Модулот за извор на светлина не може правилно да се поврзе и да се комуницира. Ве молиме прашајте Box Optronics за возачот.

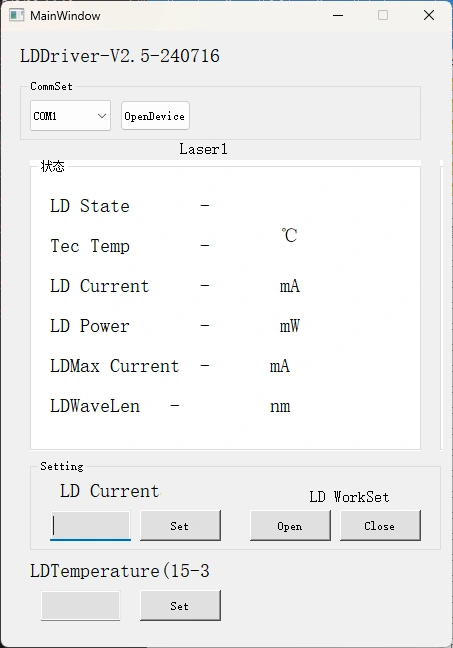

Step5.Control софтвер: Box Optronics ја обезбедува сериската команда или софтверот за компјутер контролирајте ја струјата LD и температурата на LD на изворот на ласерот DFB. Изберете го правилна порта, поставете ја струјата и температурата, а потоа кликнете на копчето за отворање. (До спречи оштетување, полека зголемете ја струјата на погонот при почетната работа. Немојте веднаш примени целосна струја.)

Чекор 6. По употреба, кликнете на копчето за затворање, исклучете го напојувањето и исклучете го врската со влакна.

Нарачување информации

на пр.: BLD-1550-1HSM-FA-M

(Информации за нарачката: CWDM 1550nm DFB ласерски извор со вграден погон Кола, излезна моќност од 100 mW, со SMF-28e влакна, FC/APC конектор, модул пакет).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа и Одржување

l Избегнувајте често приклучување/исклучување на конектори со влакна за да спречите акумулација на прашина и оштетување на крајот на лицето.

l Исчистете ги конекторите со влакна со марамче без влакненца и проверете со a влакно на крајот на лицето детектор пред поврзување. Секогаш поврзувајте/исклучувајте ги влакната без струја за да се избегне горење на крајот на лицето. Затворете ги неискористените конектори со капачиња за прав.

● Чувајте ја опремата во сува средина без влага.

l Кога го користите модулот за ласерски извор долго време, запомнете размислете за дисипација на топлина и вентилација на модулот и поставете го модул на ладилникот.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
