DWDM 14PIN Пеперутка аналоген ласер за CATV

Содржина

1. Воведување на DWDM 14 PIN Пеперутка аналоген ласер за CATV

2. Технички спецификации

3. Карактеристики на производот

4. Типични апликации

5. Детали за производот

6. Информации за нарачка

7. Лист со податоци и тест лист

8. Услови за понуда и плаќање

9. Време на водење

10. Забелешки за работа

11. Обезбедување на квалитет и Служба по продажбата

Вовед во производот

Дизајниран е DWDM 14PIN аналоген ласер за пеперутка за CATV со напреден аналоген чип, оптички изолатор и излезна моќност од 10 mW. Спакувано со вграден термоелектричен ладилник (TEC) и фотодиода на монитор, испорачува одлична линеарност, ниско изобличување и супериорна стабилност на брановите должини мрежата DWDM. Ако игличките бараат лемење, температурата на лемење мора не надминува 260°C, а времето на лемење не смее да надмине 10 секунди.

Производ Спецификации

Карактеристики на производот

● Типот на влакна може да биде SMF-28e или PMF-1550;

● Излезна моќност 10mW или прилагодена;

● 14-пински BTF пакет со TEC и Monitor PD.

Апликации за производи

● Комуникација со оптички влакна;

● DWDM системи;

● CATV пренос;

● Опрема за лабораториски тестови.

Детали за производот

● Нумерирање на канали со мрежа на ITU

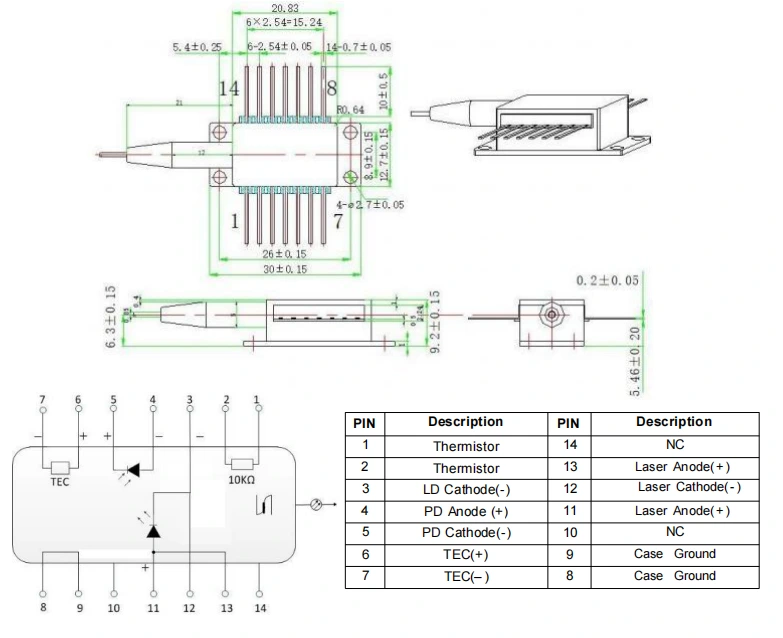

● Дефиниција за цртање на пакет од тип 1 и PIN-OUT (Единица:mm):DWDM 14PIN Пеперутка аналоген ласер за CATV

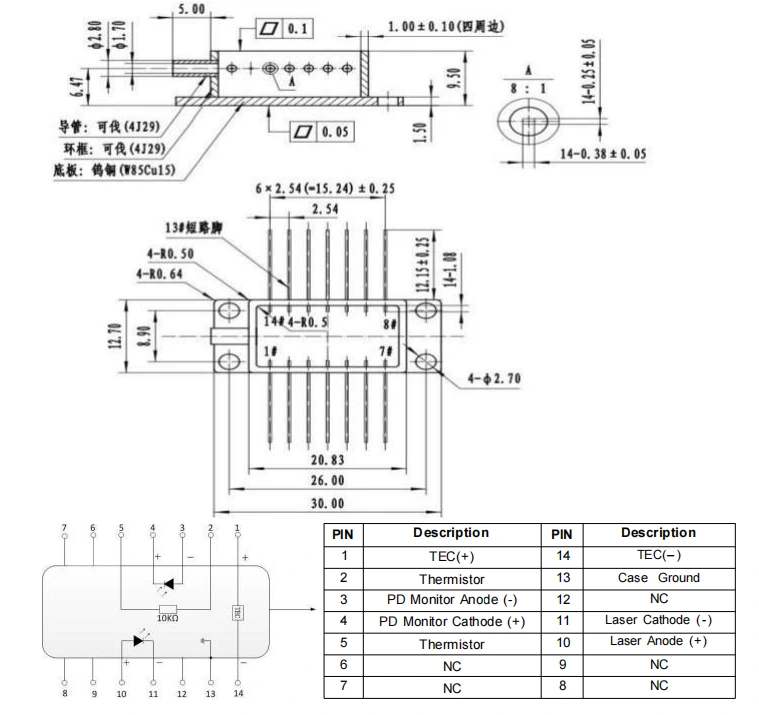

● Дефиниција за цртање на пакет од тип 2 и PIN-OUT (Единица: mm) - DWDM 14 PIN Пеперутка аналоген ласер за CATV

Нарачување информации

на пр.: BFLD-CH56-10SM-FA

(Информации за нарачка: DWDM 14PIN пеперутка аналоген ласер за CATV, CH56: 1532,68 nm, излезна моќност од 10 mW, SM влакна, FC/APC конектор, тип 1 пин-излез).

За други приспособени барања, ве молиме контактирајте: sales06@boxoptronics.com

Лист со податоци и Тест лист

Лист со податоци

Тест лист

Услови за понуда и плаќање

● Услови за понуда

(1) EXW:

Ако имате сметка на DHL/ UPS/ FedEx, Box Optronics предлага да користите EXW. Ние испраќаме преку вашата сметка; ние не ги наплаќаме трошоците за испорака.

(2) ДАП:

Ако немате сметка, ве молиме однапред да ги платите трошоците за испорака производите.

(3) Друго

● Услови за плаќање

Достапни се PayPal и T/T.

Време на водење

За производство се потребни околу 10 работни дена. (Ако има некои на залиха, ќе биде побрзо испорачана.)

Меѓународната логистика може да потрае 3-5 работни дена.

Забелешки за работа

● ESD заштита: Овој уред е електростатички осетливи. Затоа, мора да се преземат строги антистатички мерки за заштита да се придржуваат за време на пакувањето, транспортот и употребата. Дополнително, треба да се преземат мерки на претпазливост за да се спречат пренапоните на напојувањето, бидејќи тоа не се прави може да резултира со трајно оштетување на уредот (на пр., да се обезбеди соодветна опрема заземјување и носете антистатички ремен на зглобот).

● Барања за лемење со иглички: ако игличките треба да се залеме, температурата на лемењето не смее да надмине 260°C, а на времето на лемење не смее да надмине 10 секунди. Посветете посебно внимание на следново: за време на процесот на лемење, уредот мора да биде во ненапојување состојба, а рачката за лемење мора да биде правилно заземјена.

l Примени струја: За време на вклучувањето процес, никогаш не применувајте висока струја директно, бидејќи тоа ризикува да го оштети чипот. Наместо тоа, напојувајте го уредот на моментално ниво блиску до прагот на чипот, а потоа постепено зголемувајте ја струјата во мали чекори до посакуваното е достигнато ниво.

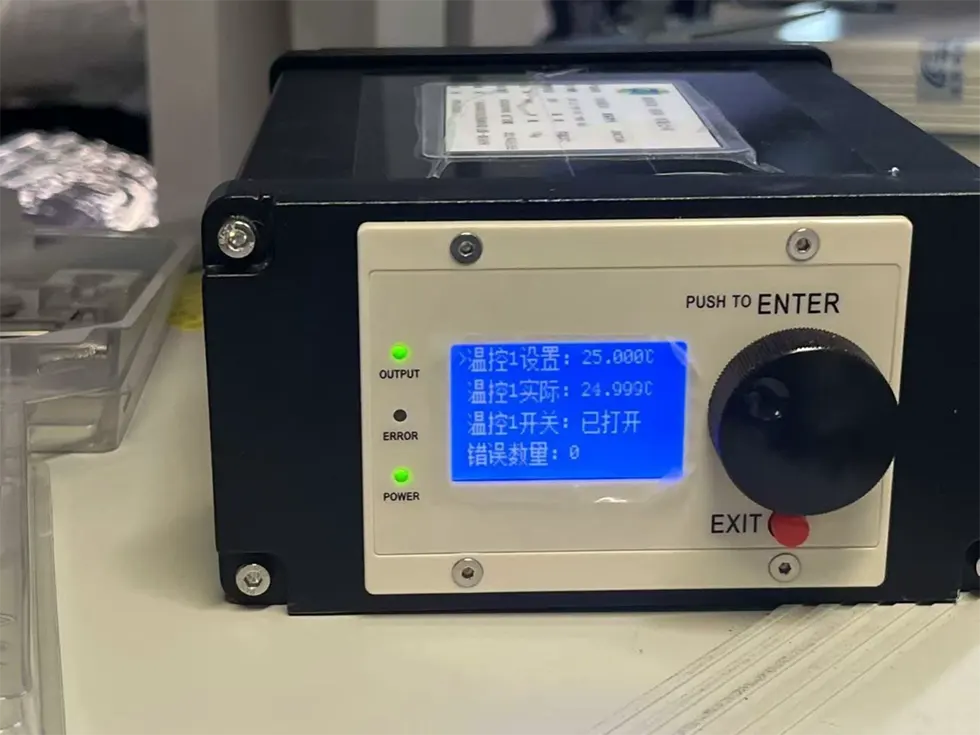

● TEC ладилник: Пред да ги вклучите сите компоненти, прво активирајте го ладилникот, а потоа продолжете со чекорите за постепено напојување до спречи прегревање и преоптоварување на чипот.

Обезбедување на квалитет и Служба по продажбата

● Гарантен период:

Бесплатна поправка или замена за дефекти кои не се предизвикани од луѓе во рок од 1 година од купувањето. Платени услуги за одржување достапни по 1 година.

● Исклучувања од бесплатна гаранција:

За време на бесплатниот гарантен период, бесплатни услуги за поправка или замена ќе бидат обезбедени за дефекти предизвикани од проблеми со квалитетот на производот. Сепак, Бокс Optronics го задржува правото да одбие бесплатни услуги за поправка во следново случаи во гарантниот период:

(1) Штета предизвикана од природни фактори (на пример, молња, прашина) или влијанија од околината.

(2) Неисправности поради неправилно работење од страна на корисникот.

(3) Очигледна физичка штета предизвикана од човечка грешка.

(4) Неовластено расклопување, модификација или поправка.

(5) Изменети или нецелосни гарантни етикети на куќиштето.

(6) Оштетување или загуба при превоз.
